Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

Рафинированный алюминий перерабатывают в полуфабрикат в указанном составе или легируют магнием (см. табл. 1.2.).

ТАБЛИЦА 1.2. Химический состав алюминия повышенной чистоты и первичного алюминия по DIN 1712², лист 1.

Рафинирование путем алюмоорганических комплексных соединений и зонной плавкой

Алюминий степени чистоты выше марки A1 99,99 R может быть получен рафинирую­щим электролизом чистого или технически чистого алюминия с применением в качестве электролита комплексных алюмоорганических соединений алюминия. Электролиз проходит при температуре около 1000°С между твердыми алюминиевыми электродами и в принципе схож с рафинирующим электролизом меди. Природа электролита диктует необходимость работать без доступа воздуха и при низкой плотности тока.

Этот вид рафинирующего электролиза, применяемым сначала лишь в лабора­торном масштабе, уже осуществляется в небольшом производственном масштабе — изготовляется несколько тонн металла в год. Номинальная степень очистки полу­чаемого металла 99,999-99,9999%. Потенциальными областями применения металла такой чистоты являются криогенная электротехника и электроника.

Возможно применение рассмотренного метода рафинирования и в гальванотехнике.

Еще более высокую чистоту — номинально до A1 99,99999 — можно получить последующей зонной плавкой металла. При переработке алюминия повышенной чистоты в полуфабрикат, лист или проволоку необходимо, учитывая низкую температуру рекристаллизации металла, принимать особые меры предосторожности. Примечательным свойством рафинированного металла является его высокая электропроводность в области криогенных температур.

Получение вторичного алюминия

Переработка вторичного сырья и отходов производ­ства является экономически выгодной. Получаемыми при этом вторичными спла­вами удовлетворяется около 25% общей потребности в алюминии.

В ажнейшей областью применения вторичных сплавов является производство алюминиевого фасонного литья. В DIN 1725, лист 2 наряду со стандартными марками сплавов приведены многочисленные марки сплавов, производимых литейными заводами. Перечень сплавов, выпускаемых этими заводами, содержит, кроме стандартных, некоторые нестандартные сплавы.

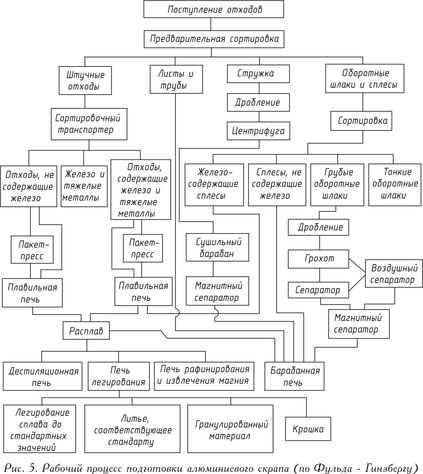

Безупречное приготовление алюминиевого скрапа в самых разнообразных пропорциях можно осуществлять только на специально оборудованных плавиль­ных заводах. Представление о сложном рабочем процессе на таком заводе дает рис. 5.

Отходы переплавляют после грубой предвари­тельной сортировки. Со­держа­щиеся в этих отхо­дах железо, никель или медь, точка плавления ко­торых выше точки пла­вления алюминия, при плавке в плавильной по­роговой печи остаются в ней, а алюминий выплав­ляется. Для удаления из отходов неметаллических включений типа окислов, нитридов, карбидов или газов применяют обра­ботку расплавленного ме­талла солями или (что рациональней) продувку газом — хлором или азо­том.

Для удаления метал­лических примесей из расплава известны раз­личные методы, например присадка магния и ваку­умирование — метод Бекша (Becksche); при­садка цинка или ртути с последующим вакуумированием — субгалогенный метод. Удаление магния ограничивается введением в расплавленный металл хлора. Путем введения добавок, точно определяемых составом расплава, получают заданный литейный сплав.

Производство алюминия технической чистоты

Электролитический способ — единственный применяющийся во всем мире для производства металлического алюминия технической чистоты. Все другие способы (цинкотермический, карбидотермический, субхлоридный, нитридный и др.), с помощью которых алюминий может быть извлечен из алюминиевых руд, разрабатывались в лабораторном и опытно-промышленных масштабах, од­нако пока не нашли практического применения.

Для получения алюминиево-кремниевых сплавов успешно применяется электротермический способ, впервые разработанный и осуществленный в про­мышленном масштабе в СССР. Он состоит из двух стадий: на первой стадии получают первичный алюминиево-кремниевый сплав с содержанием 60-63 % Al путем прямого восстановления алюмо-кремнистых руд в рудно-термических электрических печах; на второй стадии первичный сплав разбавляют техниче­ским алюминием, получая силумин и другие литейные и деформируемые алюминиево-кремниевые сплавы. Ведутся исследования по извлечению из первич­ного сплава алюминия технической чистоты.

В целом получение алюминия электролитическим способом включает в себя производство глинозема (окиси алюминия) из алюминиевых руд, производство фтористых солей (криолита, фтористого алюминия и фтористого натрия), произ­водство углеродистой анодной массы, обожженных угольных анодных и катод­ных блоков и других футеровочных материалов, а также собственно электро­литическое производство алюминия, которое является завершающим этапом современной металлургии алюминия.

Характерным для производства глинозема, фтористых солей и углеродис­тых изделий является требование максимальной степени чистоты этих материа­лов, так как в криолитоглиноземных расплавах, подвергающихся электролизу, не должны содержаться примеси элементов, более электроположительных, чем алюминий, которые, выделяясь на катоде в первую очередь, загрязняли бы металл.

В глиноземе марок Г-00, Г-0 и Г-1, которые преимущественно использу­ются при электролизе, содержание SiO₂ составляет 0,02-0,05%, a Fe₂O₃ — 0,03-0,05%. В криолите в среднем содержится 0,36-0,38% SiO₂ и 0,05-0,06% Fe₂O₃, во фтористом алюминии 0,30-0,35% (SiO₂ + Fe₂O₃). В анодной массе содержится не более 0,25% SiO₂ и 0,20% Fe₂O₃.

Важнейшая алюминиевая руда, из которой извлекают глинозем, боксит. В боксите алюминий присутствует в форме гидроокиси алюминия. В Советском Союзе, кроме боксита, для получения глинозема применяют нефелиновую породу — алюмосиликат натрия и калия, а также алунитовую породу, в которой алюминий находится в виде его сульфата. Сырьем для изготовления анодной массы и обожженных анодных блоков служат углеродистые чистые материалы — нефтяной или пековый кокс и каменноугольный пек в качестве связующего, а для производства криолита и других фтористых солей — фтористый кальций (плавиковый шпат).

При электролитическом получении алюминия глинозема Al₂O₃, растворенный в расплавленном криолите Na₃AlF₆, электрохимически разлагается с разрядом катионов алюминия на катоде (жидком алюминии), а кислородсодержащих ионов (ионов кислорода) — на углеродистом аноде.

По современным представлениям, криолит в расплавленном состоянии диссоциирует на ионы и : , а глинозем — на комплексные ионы и : , которые находятся в равновесии с простыми ионами: , .

Основным процессом, происходящим на катоде, является восстановление ионов трехвалентного алюминия: Al³⁺ + 3e → Al (I).

Наряду с основным процессом возможен неполный разряд трехвалентных ионов алюминия с образованием одновалентных ионов: Al³⁺ + 2e → Al⁺ (II) и, наконец, разряд одновалентных ионов с выделением металла: Al⁺ + e → Al (III).

При определенных условиях (относительно большая концентрация ионов Na⁺, высокая температура и др.) может происходить разряд ионов натрия с выделением металла: Na⁺ + e → Na (IV). Реакции (II) и (IV) обусловливают снижение выхода алюминия по току.

На угольном аноде происходит разряд ионов кислорода: 2O^2– – 4e → O₂. Однако кислород не выделяется в свободном виде, так как он окисляет угле­род анода с образованием смеси CO₂ и CO.

Суммарная реакция, происходящая в электролизере, может быть представ­лена уравнением Al₂O₃ + xC ↔ 2Al + (2x–3)CO + (3–x)CO₂.

В состав электролита промышленных алюминиевых электролизеров, по­мимо основных компонентов — криолита, фтористого алюминия и глинозема, входят небольшие количества (в сумме до 8-9%) некоторых других солей — CaF₂, MgF₂, NaCl и LiF (добавки), которые улучшают некоторые физико-хи­мические свойства электролита и тем самым повышают эффективность работы электролизеров. Максимальное содержание глинозема в электролите составляет обычно 6-8%, снижаясь в процессе электролиза. По мере обеднения электро­лита глиноземом в него вводят очередную порцию глинозема. Для нормаль­ной работы алюминиевых электролизеров отношение NaF: AlF₃ в электролите поддерживают в пределах 2,7-2,8, добавляя порции криолита и фтористого алюминия.

В производстве алюминия применяют электролизеры с самообжигающимися угольными анодами и боковым или верхним подводом тока, а также электро­лизеры с предварительно обожженными угольными анодами. Наиболее перс­пективна конструкция электролизеров с обожженными анодами, позволяющая увеличить единичную мощность агрегата, снизить удельный расход электро­энергии постоянного тока на электролиз, получить более чистый металл, улуч­шить санитарно-гигиенические условия труда и уменьшить выбросы вредных веществ в атмосферу.

Основные технические параметры и показатели работы алюминиевых элек­тролизеров различного типа приведены в табл. 1.3.

ТАБЛИЦА 1.3

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ПОКАЗАТЕЛИ РАБОТЫ АЛЮМИНИЕВЫХ ЭЛЕКТРОЛИЗЕРОВ

Первичный алюминий, извлекаемый из электролизеров (алюминий-сырец), содержит ряд примесей, которые можно подразделить на три группы: неметал­лические (фтористые соли, α- и γ-глинозем, карбид и нитрид алюминия, уголь­ные частицы, механически увлекаемые при выливке металла из электролизера); металлические (железо, кремний), переходящие из сырья, угольных материалов и конструктивных элементов электролизера; газообразные — преимущественно водород, который образуется в металле в результате электролитического раз­ложения воды, попадающей в электролит с сырьем.

Из металлических примесей, помимо железа и кремния, содержится наи­большее количество галлия, цинка, титана, марганца, натрия, ванадия, хрома, меди. Содержание этих и некоторых других металлических микропримесей в электролитическом алюминии приведено ниже, %:

Основным источником поступления металлических микропримесей в алю­миний является глинозем, который в зависимости от вида исходного сырья мо­жет содержать галлий, цинк, калий, фосфор, серу, ванадий, титан и хром. Углеродистые материалы (анодная масса, обожженные аноды, катодные изде­лия) служат источником таких микропримесей, как, например, ванадий, титан, марганец, цинк.

Характеристики

Список файлов реферата
