Демонтированные болты, гайки и шпильки подвергают тщательному осмотру. При наличии сорванной резьбы, крупных забоин на ней, волосовин или плен болты и шпильки заменяют ком­плектно вместе с гайками. Болты креп­ления крышек подшипников нижнего коленчатого вала проверяют магнит­ным дефектоскопом и в случае обнару­жения трещин заменяют вместе с гайками. Смятую опорную поверхность гайки зачищают шабером и проверяют ее прилегание к крышке по краске. При затяжке болтов или шпилек допускают­ся не более двух разрывов отпечатка по окружности длиной не более 3 мм каж­дый. В случае зачистки опорных по­верхностей гаек, болтов или крышек подшипников метки окончательной за­тяжки ставят заново.

Демонтированные или новые вкла­дыши коренных подшипников опускают на 3—5 мин в масло, нагретое до температуры 50—80 °С, затем протира­ют насухо чистой безворсовой салфет­кой и покрывают меловым раствором. После высыхания раствора вкладыш обстукивают деревянным молотком по тыльной части. Дребезжащий звук ука­зывает на отставание баббита, а потем­нение мела из-за выступившего мас­ла — на наличие трещин.

Вкладыши подлежат замене при: наличии трещин в бронзе независимо от места расположения; отслаивании баббитовой заливки, коррозии рабочей части, независимо от величины участ­ка, коррозии нерабочей части, затро­нувшей более 20 % ее поверхности, выкрашивании более 5 % баббитовой заливки; наличии круговых задиров на поверхности баббитовой заливки глу­биной более 0,5 мм и шириной более 3 мм; повышенном зазоре "на масло". Вкладыши, не имеющие вышеуказанных дефектов, обмеряют при помощи микрометра.

Натяг вкладышей подшипников коленчатого вала проверяют по возвышению над постелью. О потере вкладышем натяга можно судить по внешним признакам. К числу таких признаков относят гладкую без следов механичес­кой обработки поверхность торцов в плоскости разъема, наличие у кромок торцов мелких острых заусенцев, а также искажение формы отверстий под штифт.

Натяг вкладышей проверяют на стенде, а если его в депо нет, — непо­средственно в собственных подшипни­ковых гнездах, т. е. в корпусе коренного подшипника дизеля. Для этой цели вкладыши устанавливают в постель. Между крышкой и постелью блока ста­вят металлические прокладки одина­ковой толщины (обычно из фольги) с прорезью для прохода болта или шпильки. Суммарная толщина двух прокладок должна равняться мини­мально допустимому натягу вклады­шей — 0,16 мм. Заворачивают гайки крепления крышки подшипника до меток окончательной затяжки. Натяг вкладышей считается достаточным, если при постукивании медным молот­ком по торцу не происходит продоль­ное перемещение вкладыша относи­тельно постели, и, кроме того, щуп тол­щиной 0,03 мм не проходит в плоскости разъема вкладышей и корпуса подшип­ника. Щуп может входить между вкла­дышами и постелями корпуса подшип­ника на глубину не более 15 мм.

В случае потери натяга разрешается его восстанавливать нанесением плен­ки эластомера ГЭН-150(В) на затылоч­ную часть нерабочих вкладышей.

Вкладыши, имеющие выкрашива­ние баббита менее чем на 10 % поверхности, восстанавливают наплавкой оловом или свинцовистым припоем в такой последовательности. Поврежден­ную поверхность баббитовой заливки зачищают шабером, обезжиривают го­рячим 10 %-ным водным раствором ка­устической соды и промывают в горя­чей (70—80 °С), а затем в холодной воде. Поврежденную поверхность лудят, протирают чистой салфеткой и наносят на нее слой чистого олова или свинцовистого припоя. После этого на­плавленное место обрабатывают шабером заподлицо с основным слоем баббитовой заливки. Окончательную при­шабровку производят по краске по эта­лону или по шейке коленчатого вала. После шабровки на 1 см² баббитовой заливки должно приходиться не менее двух пятен от краски. После шабровки и заглаживания гладилкой разностенность вкладышей в любой точке рабо­чей поверхности должна быть не более 0,02 мм. Отремонтированные вклады­ши применяют только в качестве нера­бочих.

При ремонте опорно-упорных вкла­дышей выполняют операции, указанные выше и дополнительно проверяют состояние упорных выступов. При из­ломе упорных выступов или увеличен­ном зазоре между буртами упорного вкладыша и боковыми поверхностями постелей блока и крышки вкладышей вкладыши подлежат замене.

Износ буртов вкладышей, опреде­ляемый при разборке подшипников по разбегу коленчатого вала, устраняют наплавкой боковых поверхностей буртов оловом или баббитом Б83. Наплав­ленные поверхности обрабатывают на станке до необходимой ширины вкла­дышей, обеспечивающей продольный разбег коленчатого вала в упорном подшипнике 0,12—0,50 мм. При этом площадь прилегания торцов вклады­шей к соответствующим поверхностям коленчатого вала должна быть не менее 60 % этих поверхностей. Бурты вкладышей одного подшипника долж­ны отличаться по толщине не более чем на 0,02 мм.

Ремонт крышек коренных подшип­ников начинают с их протирки и ос­мотра. Дребезжащий звук при легком обстукивании молотком указывает на наличие трещин в крышке. Такая крышка подлежит замене. Допускается оставлять без исправления крышки, имеющие не более пяти поперечных рисок глубиной до 1 мм и шириной до 2 мм, а также задир глубиной до 2 мм. При помощи специального эталона выявляют коробление крышки. Прилегание крышки к эталону, проверяемое по окраске должно быть равномерным, площадь прилегания должна составлять не менее 75 % поверхности постели крышки. Незначительное коробление устраняют шабровкой постели, а если это невозможно, крышку заменяют.

При помощи щупа и эталона контролируют овальность и конусность крышки, которые должны быть не более 0,05 мм. Если овальность и конусность более 0,05 мм, но не более 0,10 мм, постель крышки подшабривают. Если же они превышают 0,10 мм, то разрешается крышку сторцевать в плоскости разъема на необходимую ве­личину, а постель крышки подшабрить так, чтобы при проверке по краске пло­щадь прилегания была не менее 75 % поверхности постели.

Плотность посадки крышки в блоке цилиндров при разборке определяют путем обмера. Крышка подшипника должна сидеть на каблучках блока ци­линдров по наружному размеру 382 мм (размер "382") с натягом 0,03—0,10 мм, а по внутреннему размеру 62 мм (раз­мер "62") — с натягом 0,01—0,04 мм. При необходимости плотность посадки крышки восстанавливают электродуго­вой наплавкой (с соблюдением усло­вий, предотвращающих коробление крышки) с последующей обработкой и подгонкой по каблучкам блока ци­линдров.

При замене крышек их подгоняют по блоку индивидуально, а гнезда под­шипников растачивают с одной уста­новки. При подгонке, являющейся от­ветственной и трудоемкой операцией, демонтируют коленчатый вал и все вкладыши коренных подшипников, а в гнезда подшипников укладывают фальшвал длиной на три опоры, диаметром 242_о,оз^мм. Первоначально проверяют места соединения блока с крышкой при помощи приспособления (рис. 5). За исходную принимают поверхность Б обоих замков постели. Прилегание к ней проверяют по краске, оно должно быть равномерным и занимать не менее 80 % площади. При необходимости производят шабровку поверхности Б. Непараллельность поверхностей А и В определяют измерением микрометром каждого замка блока по размеру "62" со стороны генератора и со стороны отсека управления. Разность двух заме­ров не должна превышать 0,01 мм. Для проверки неперпендикулярности по­верхности В к поверхности Б вплотную к ней на блок устанавливают угольник 5 и щупом измеряют зазор между по­верхностью Б и угольником. Так же проверяют неперпендикулярность по­верхности А. Измеренный щупом зазор, показывающий неперпендику­лярность, должен быть не более 0,03 мм на длине 60 мм.

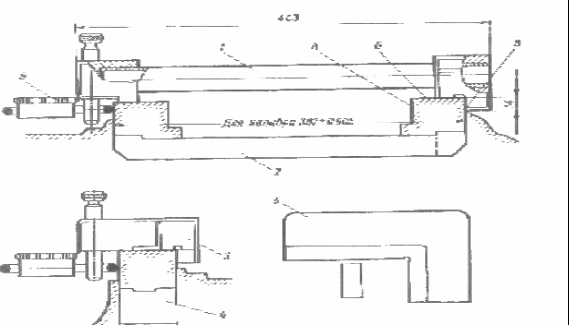

Рис. 5. Приспособление для проверки места соединения блока с крышкой:

1 — приспособление для измерения фактического размера "382"; 2 — контрольный калибр на размер 382 мм; 3 — приспособление для измерения фактического размера "62"; 4 — калибр на размер 62 мм; 5 — угольник; 6 — индикатор.

Для калибра 62 ±0,005

Выявленные при проверке отклонения от указанных допусков непараллельности и неперпендикулярности устраняют шабровкой только поверхностей А и В, не нарушая поверхности Б.

С помощью приспособлений 1 и 3 измеряют фактические размеры "382" и "62" блока. Перед измерением стрелку индикатора 6" устанавливают с натягом на "О" соответственно по калибрам 2 и 4. Подгонку крышки по замкам начи­нают с поверхности В для обеспечения требуемого натяга 0,03—0,10 мм по фактическому размеру "382" блока. После этого обрабатывают поверх­ность А так, чтобы по размеру "62" каждого замка был обеспечен натяг 0,01—0,04 мм. После подгонки крышки по замкам ее закрепляют и проверяют свободность вращения технологическо­го вала (фальшвала) в гнездах подшип­ников. Зазор между крышкой и техно­логическим валом не должен превы­шать 0,03 мм на дуге 90°. При большем зазоре производят торцовку крышки в плоскости разъема.

На вновь устанавливаемую крышку переносят клейма и метки, которые имелись на замененной крышке, которое должно быть не менее 75 %. Затем производят затяжку гаек в определенной последователь­ности.

Шейки коленчатого вала протира­ют чистой салфеткой и подвергают тщательному осмотру. Допускается ос­тавлять на поверхности коренных и шатунных шеек до двух забоин общей площадью 200 мм". Площадь одной из забоин не должна превышать 100 мм", а глубина — 2 мм. Острые кромки и края забоин необходимо закруглить и заполировать. На поверхности шеек допускаются круговые риски глубиной до 0,1 мм.

Шейки коленчатого вала проверя­ют ультразвуковым дефектоскопом. Коленчатые валы, имеющие трещины любого размера, независимо от места их расположения подлежат замене. Ра­диальный износ шеек замеряют микро­метрической скобой в восьми точках через каждые 45°. Овальность шеек оп­ределяют по результатам тех же заме­ров, произведенных в вертикальной и горизонтальной плоскостях. Оваль­ность шеек коленчатого вала не должна превышать 0,06 мм. Результаты измере­ний записывают в карту измерений.

Сборка коренных под­шипников. При комплектовании подшипников коленчатого вала необ­ходимо обеспечивать: минимальную ступенчатость рабочих вкладышей; нормальные зазоры "на масло" с мини­мальной разницей этих зазоров в под­шипниках одного вала; максимальную площадь контакта между вкладышами и гнездами подшипников, поскольку при недостаточном прилегании резко возрастают давления на отдельные участки рабочих вкладышей; плотную с нормальным натягом посадку вкла­дышей в постелях, что гарантирует работу подшипников без проворота вкладышей; нормальный (установленный) осевой разбег коленчатого вала в опорно-упорном подшипнике.

До начала сборки необходимо про­верить плотность посадки крышек коренных подшипников, которая должна соответствовать установленным нор­мам. В случае замены вкладышей ко­ренных подшипников следует опреде­лить их ступенчатость, т. е. наиболь­шую разность между их толщинами в средней части для вкладышей одной градации. Увеличение толщины вкла­дышей под ремонтные размеры должно производиться только за счет увеличе­ния толщины тела (бронзы) вкладыша, при этом толщина баббитовой заливки должна быть (0,5±0,2) мм.

В случае замены единичных рабо­чих вкладышей коренных подшипников верхнего и нижнего коленчатых валов по причине выкрашивания баббитовой заливки толщина вновь устанавливае­мого вкладыша должна равняться фак­тической толщине заменяемого. Если же фактическую толщину заменяемого вкладыша установить не представляет­ся возможным, то толщина вновь уста­навливаемого вкладыша должна равняться средней толщине двух соседних, а для 1-го подшипника — двух рядом расположенных вкладышей. При этом ступенчатость указанных трех подшип­ников должна быть не более 0,05 мм. Толщина рабочего вкладыша 12-й опоры нижнего коленчатого вала долж­на быть больше толщины рабочего вкладыша 11-й опоры на 0,03 мм.

Если вкладыши заменяются для устранения чрезмерного зазора "на масло", недопустимой разности этих за­зоров или "провисания", необходимо разобрать соседние подшипники для проверки ступенчатости рабочих вкладышей.

В случае замены рабочего вкладыша 12-го коренного подшипника нижнего вала необходимо после этого проверить соосность вала якоря тягового генератора с коленчатым валом путем измерения толщины диска муфты в одном и том же месте при повороте его на 360°. При этом раз­ность между полученными значениями толщины диска должна быть не более 0,15 мм. В случае повторного вы­хода из строя вкладышей одной и той же опоры необходимо проверить овальность данной шейки коленчато­го вала.

Подгонку вкладышей по шейкам вала производят путем шабровки баб­битовой заливки. Во всех случаях под­гонки вкладышей шабровку произво­дят таким образом, чтобы на 1 см² баб­битовой поверхности приходилось не менее двух пятен от краски или свет­лячков, когда шабровочные работы ведутся без применения краски. После шабровочных работ баббитовую поверхность вкладышей выравнивают гладилкой.
