где T – время удаления пригара с образца;
t0 ,tn ,tn-1 - время обработки образца за цикл;
t – время настройки реле;
n – число циклов.
При времени обработки за цикл t0, равном времени настройки реле времени t, пригара нет.
Исследования проводились на образцах в форме пластин размером 80х80 мм, толщиной 15, 30, 45, 60 мм, заливаемых в блок 80х80х310 мм и разделенных друг от друга стержнем из исследуемой смеси толщиной 40 мм.
Работоспособность прибора проверялась при исследовании пригарообразования на чугунных образцах марки Сч 15-32, отлитых в формы из жидких само отвердевающих смесей. В исходную смесь вводились добавки: каменно угольная пыль (1-3%), инден-кумароновая смола (0,25-2,0%), сульфитно-спиртовая барда (0,5-1,25%), алюминиевая пудра (0,25-0,75%), мазут (0,5-1,5%), смола С1 (0,25-1,0%), торфяная зола (0,5-1,0%). Результаты исследований (рис.1) показали, что наименьшей склонностью к образованию пригара обладают смеси с добавкой инден-кумароновой смолы (2%), древесного пека (5%) и каменноугольной пыли (3%); время, затраченное на удаление пригара при применении этих добавок, для образца толщиной 60 мм, колебалась в пределах 1-5 сек., тогда как на удаление пригара при применении торфяной золы (1%) и сульфитно – спиртовой барды (1,25%)затрачивалось 150 –400 сек. Широкий диапазон времени удаления пригара (от 1 до 400 сек.) свидетельствует о возможности использования данной методики при выявлении влияния различных технологических факторов на величину пригарной корки.
На рис.2 показано влияние содержания инден-кумароновой смолы и толщины образца на трудоемкость удаления пригара. Увеличение толщины стенки с 15 до 60 мм при применении смеси с добавкой инден-кумароновой смолы в количестве 0,25% приводит к увеличению времени обработки с 2 до 30 сек,а уменьшение содержания добавки с 2 до 0,25% способствует образованию пригара.
В результате исследований было выявлено влияние содержания и типа добавок на образование пригара и подтверждена возможность использования данного метода для количественной оценки пригара.
3.2.Определение удаляемости пригара с поверхности
отливок с помощью щеток
Отливки, полученные в песчаных формах, всегда имеют на поверхности более или менее прочно с ней связанный слой материала формы, т. е. Пригар. В одних случаях формовочная смесь в слое пригара полностью становиться непригодной к повторному употреблению, примером чего может служить корка, образующаяся на поверхности отливок из стали Г1ЗЛ. В других случаях спекшаяся смесь не теряет своих свойств, но в процессе удаления с поверхности отливки большая часть зерен размельчается и становиться негодной для повторного использования. Поэтому часть смеси, поступающая с отливками в очистные отделения, направляется обычно в отвал, независимо от наличия регенерационной установки. Поскольку для сохранения постоянства объема формовочной смеси, находящейся в обороте цеха, ежедневно должно удаляться количество отработанной смеси, равное количеству поступающих в цех свежих песков и глин, толщина корки пригара большого интереса не вызывает. Иначе обстоит дело с прочностью сцепления корки пригара с поверхностью отливки. Представляется целесообразным основной характеристикой пригара считать силу его сцепления поверхностью отливки или её обратную величину – удаляемость.
В работах [6] предлагаются классификации пригара, основанные на его удаляемости с поверхности отливок. Попытка выразить количественно удаляемость пригара сделана Н. Т. Жаровым [6].Мерилом удаляемости пригара предложено считать работу,затрачиваемую на его удаление абразивным кругом. У предлагаемого метода есть существенные недостатки – громоздкость установки, возможность контакта и зажигания сигнальной лампочки при соприкосновении абразивного круга с металлом, проникающим в слой пригара.

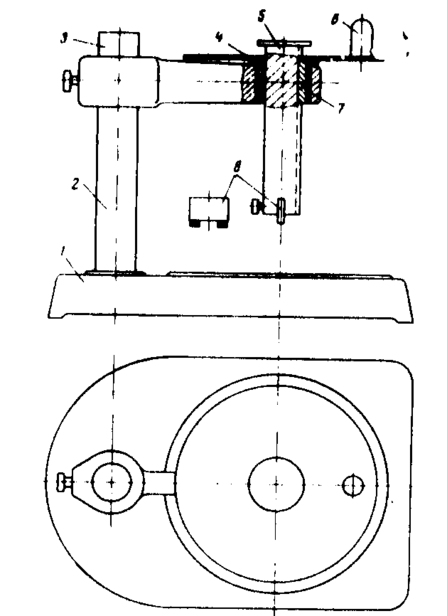

Новый прибор для определения удаляемости пригара с поверхности отливок представлен на рис.1.Прибор состоит из основания 1,на которое устанавливается испытуемый образец, стойки 2 и кронштейна 3. В отверстии кронштейна вращается бронзовая втулка 4 со шпонкой 7. Внутри втулки свободно передвигается по шпонке валик 5, на нижнем конце которого закрепляются две щетки 8, изготовленные из проволоки кордной ленты. Валик щетками опирается на поверхность образца под действием силы тяжести. При вращении втулки за рукоятку 6 щетки передвигаются и счищают пригар с кольцеобразного участка поверхности отливки. Для эффективного удаления пригара рукоятка прибора поворачивается попеременно в ту или другую сторону. Так как сила прижима щетки к поверхности отливки, количество и длина проволок щетки, а также площадь, очищаемая от пригара, - величина постоянные, количество «проходов» щетки может служить мерилом относительной оценки удаляемости пригара. Момент окончания процесса удаления пригара в первоначально изготовленном приборе определялся визуально. Прибор показал достаточную чувствительность и повторяемость результатов.
Рис. 4. Лабораторный прибор для определения удаляемости пригара

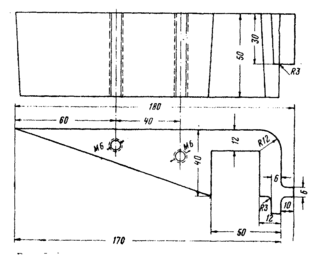

Для исследования удаляемости пригара на отливках была разработана специальная клиновидная технологическая проба (рис.5). Проба имеет тело переменной толщины и полузамкнутую часть, через которую пропускается металл. Расположение питателей позволяет размещать модель пробы на модельной плите у шлаковика или у какой-либо части отливки. При выбивке проба отделялась от отливки и подвергалась исследованию. Опыты показали, что для удаления пригара с поверхности образца в месте, имеющем толщину 20 мм, т
ребовалось 15-20 «проходов» щетки при единой смеси и 5-15 «проходов» – при применении облицовки; при толщине 25мм для удаления пригара требовалось 30-35 и 10-25 оборотов и при толщине 35 мм соответственно 25-40 и 15-30 оборотов. Меньшие числа относятся к боковой поверхности со стороны, противоположной месту поступления металла в форму, б
Рис. 5. Модель технологической
пробы для определения удаляемости пригара
ольшие – к нижней поверхности образца.Прибор неприменим на крупном стальном со сплошной коркой пригара, не поддающейся удалению металлической щеткой. Но на мелком и среднем чугунном и стальном литье, особенно в условиях массового производства с преобладанием механического и слабоспекшегося пригара, он может найти применение.
Путем экспериментов сопоставлению величин Те и Ауд. со временем очистки отливок производственными способами получены корреляционные соотношения, позволяющие рассчитывать относительную величину трудозатрат, необходимую для удаления исследуемого пригара в производственных условиях .
Различают три вида пригара: термический, механический и химический. Принятое разделение условно; оно облегчает описание явления, а при изучении конкретных случаев пригара позволяет оценить, какой вид пригара является преобладающим, чтобы принять меры по устранению дефекта. В действительности же условно выделенные виды пригара появляются большей частью совместно, так как процессы, их вызывающие, взаимосвязаны.
3.3.Прибор для количественной оценки пригара кафедры МиТЛП ВолгГТУ.
Количественная оценка пригара на отливках необходима для оценки противопригарного действия различных добавок в формовочную и стержневую смесь и для оценки эффективности противопригарных красок.
За единицу измерения пригара целесообразно принять работу, затраченную на очистку 1 м² поверхности отливки.
На кафедре '' Машины и технологии литейного производства'' ВолгГТУ был разработан и испытан прибор , для получения прочности на истирание быстросохнущих красок .
Прибор состоит из воронки 1 в которую насыпают стальную дробь диаметром1,5 –2 мм, стеклянной трубки 2 ,направляющей струю дроби на исследуемую отливку 3 и ящика 4 ,необходимого для сбора дроби.
Поверхность отливки с пригаром устанавливается под углом 45° к оси трубки.
Дробь сыплется на поверхность отливки с пригаром до тех пор, пока не будет удалена пригарная корка.
Работа по удалению пригара рассчитывается по следующей формуле:
где m- масса израсходованной дроби, кг;
g- ускорение свободного падения, м/с²;
h- высота падения дроби;
а – площадь поверхности отливки очищенной от пригара, м²
С помощью данного прибора оценивается работа по удалению пригара на стальных отливках с толщиной стенок 15мм, полученных с помощью стержней, окрашенных краской на основе пасты ЦБИ.
Работа по удалению пригара с поверхности окрашенных стержней составила 44 кДж/м², на поверхностях полученных на неокрашенных стержнях 67 кДж/м².
3.4. Метод количественной оценки пригара предложенный Челябин ским Политехническим Институтом
Работая над улучшением чистоты поверхности отливок из углеродистой стали, заметили, что между коркой пригара и металлом имеется больший или меньший зазор. Сначала его образование объяснили усадкой, но такой же зазор был и с внутренней стороны, где стержни или части формы остывающей отливкой сжимались. Установили, что прочность связи корки пригара с поверхностью отливки определяется относительной площадью зазора, т. е. вычисленной по отношению к общей площади соприкосновения формы с отливкой.
У
Рис.6 Образец из углеродистой стали

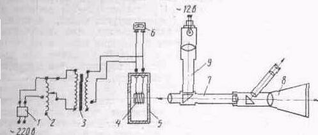

словия образования зазора исследовали специально. В образец 2 исследуемой смеси диаметром 2 и длиной 4 мм заформовывали стержень 1 диаметром 0, 62 мм и длиной 3 мм из углеродистой стали (рис. 1). Его помещали в герметичную печь 5 (рис.7) с платиновым нагревателем, высокотемпературным микроскопом 7 МВТ, микрофотонасадкой 8 МФ-2 и системой регулирования и контроля температуры, опытных образцов 4 (рис.7: 1 — стабилизатор напряжения СТ-200;2 — ЛАТР-2; 3 — УТН-1: 6 — вольтметр: 9 — опак-иллюминатор). До заданной температуры до 1400°С в различной атмосфере печи образцы нагревались платиновой спиралью 3(см. рис.6) через 3 сек после включения тока. Исследовали образцы песчано-глинистых, песчано-масляных, жидкостекольных смесей и смесей огнеупорных материалов — циркона, корунда, глинозема, магнезита и др. Параллельно исследовали пригар на плитах 185Х110Х35 мм и втулках с наружным 190 и внутренним диаметром 120 мм, высотой 140 мм, а также на стальных производственных отливках.При нагреве до 1400°С в воздухе или техническом азоте металлические стержни сразу же покрывались пленкой жидких окислов металла, которые, взаимодействуя со смесью, образовывали окисный расплав, проникавший в поры смеси па различную глубину и с различной скоростью. В зависимости от степени поглощения расплава между отливкой и формой и образовывался зазор величины, различной по площади сечения (рис8: белые пятна — зерна кварца; серое — стальной стержень, темное — зазор).
У
Рис.7 Схема печи с платиновым нагревателем
становлено, что в жидкостекольных смесях зазор появляется через 30—50 сек, на песчано-глинистых — через 1, 2—2 мин, а на песчано-масляных — через 2, 5 мин после начала высокотемпературной выдержки, что объясняется различием в количестве и вязкости образующихся силикатных расплавов. По тем же причинам зазор между стальным образцом и цирконовой, с 5% бентонита, формой появлялся лишь через 5 мин, а в корундовой и магнезитовой не образовался и через 10 мин. Атмосфера в печи заметно влияла на величину и скорость образования зазора: в пропан-бутане смесь с металлом стержня не взаимодействовала и зазор не появлялся даже через 10 мин., а в техническом азоте и воздухе скорость его образования резко возрастала.Степень окисления оценивали по остаточному диаметру металлического стержня. На рис. 4 представлен график его уменьшения в смеси 90% кварцевого песка К016 и 10% жидкого стекла с выдержкой при 1400°С на воздухе 1 и в техническом азоте 2. Изменение угла наклона кривых при 5 сек объясняется уменьшением скорости окисления в результате появления силикатного расплава, затрудняющего доступ кислорода к металлу.
В этих же атмосферах определили скорости миграции силикатных расплавов из контактной зоны в норы смеси на воздухе 1 и в азоте 2. Повышенная скорость миграции в первые 10 сек связана с механическим внедрением в смесь жидких окислов железа из-за увеличения объема стального образца при окислении. Отмеченные данные подтвердили анализ шлифов граничных слоев плит,
