Продукты горения вместе с уносимой из рабочего пространства печи пылью образуют дымовые газы, которые уходят через головки. Меньшая часть газа направляется по газовому пути, а большая — по воздушному пути. По вертикальным каналам дымовые газы попадают в шлаковики, где частично осаждается уносимая газами пыль. Газы, пройдя шлаковики с температурой 1450—1500° С, поступают в регенераторы. Проходя через регенеративную насадку, они отдают ей тепло и при температуре 500—600° С уходят из одна садочного пространства в боров дымовой трубы. После того как температура насадки с правой стороны понизится, а температура насадки с левой стороны повысится, происходит перекидка клапанов для изменения направления потока газа и воздуха. После этого опять нагревается насадка правых регенераторов и т. д.
мартеновских печей способствует снижению удельного расхода топлива, а также повышению производительности и стойкости печей. Полная автоматизация мартеновских печей предусматривает автоматическое регулирование горения топлива в рабочем пространстве, перекидки клапанов, регулирование дешёвых нагрузок, подачи воздуха и воды.
По виду исходных материалов различают несколько способов плавки:
1. Плавка на твердом чугуне и металлическом ломе, называемая “скраппроцессом”.
2. Плавка на жидком чугуне, при которой для окисления примесей вводят руду; такой способ называют рудным процессом.
3. Плавка на жидком чугуне, скрапе и руде, называемая скрап-рудным процессом.
Рудный и скрапрудный процессы ведут только в основных печах, V так как в кислых печах под и стены разрушаются закисью железа, содержащейся в руде.
Плавку стали в мартеновских печах ведут скраппроцессом на тех / заводах, где нет доменных печей для получения жидкого чугуна.
Для плавки стали скраппроцессом в мартеновскую печь загружают стальной лом (скрап), чушковой передельный чугун и известь. Соотношение стального лома к чушковому чугуну принимают такое, чтобы загруженная шихта имела следующее содержание примесей: 2,4% С; 0,65% Si; до 1,5% Мп; до 0,13% Р и 0,05% S. Загрузку шихты ведут ускоренно, не допуская охлаждения печи. Во время расплавления шихты почти полностью окисляется кремний и частично окисляется углерод, марганец и фосфор. После расплавления содержание примесей в металле понижается и составляет: С — 1,0%, Si — следы; Мп — 0,25%, Р — 0,05% и S — 0,040%.
Над расплавленным металлом образуется слой шлака, богатый закисью железа. Дальнейший процесс окисления примесей протекает под слоем шлака за счет растворяющейся закиси железа в металле, которая переходит из шлака. Процесс перехода закиси железа в металл протекает следующим образом. Закись железа FeO окисляется на поверхности шлака за счет кислорода пламени до РезО4,которая, диффундируя через слой шлака на границе жидкого металла, окисляет железо по реакции:
Fe3O4 + Fe = 4FeO.
Образующиеся скислы переходят в шлак. Кремнезем и пятиокись фосфора, в основном, связываются с окисью кальция, образуя двукальциевый силикат
SiO2 + 2СаО — 2 (СаО) - SiOa. и соль фосфорной кислоты
(FeO)3 • Р205 + 4СаО —> (СаО)4 • Р2О5 + 3FeO.
Для более прочного соединения пятиокиси фосфора в шлаке поддерживается свободная окись кальция. Образующийся шлак из печи сливают для того, чтобы не произошло восстановление фосфора из шлака в металл. За этот период плавки температура металла повышается и углерод вступает в реакцию с закисью железа
С - FeO —> Fe + СО.
Во время окисления углерода ванна кипит, металл перемешивается, железо восстанавливается из FeO, из металла удаляются сера, неметаллические включения и газы.
Для обессеривания металла в ванну добавляют свежеобожженную известь. По температуре и содержанию углерода металл доводят до заданных технологических пределов в соответствии с получаемой маркой стали. После кипения в стали все же остается некоторое количество закиси железа, поэтому по окончании плавки металл раскисляют путем введения раскислителей: марганца, кремния или алюминия.
В случае получения легированной стали после раскисления в металл вводят легирующие добавки в составе ферросплавов (феррохрома, ферротитана и др.) или чистые металлы (никель, медь и др.). Готовую сталь из печи выпускают в ковши, которые с помощью кранов подают на участки разливки стали. Выход жидкой стали при этом процессе плавки составляет около 96% от веса загружаемой металлической шихты в печь.
8. Устройство и работа конверторов
Сущность конверторного способа получения стали заключается в том, что через жидкий чугун, залитый в конвертор, родувается воздух, кислород которого окисляет углерод и другие примеси.
Приведен общий, вид обычного конвертора грушевидной формы, сваренного из толстой листовой стали и футерованного внутри огнеупорными материалами. Снаружи в средней части конверторов имеются два цилиндрических выступа, называемых цапфами” которые служат для опоры и поворота конвертора. Одна из цапф делается полой и соединяется с воздуховодом; от цапфы к днищу через трубу и воздушную коробку подводится воздух. В днище конвертора имеются отверстия — фурмы, через которые под давлением 2,0— 0,5 am

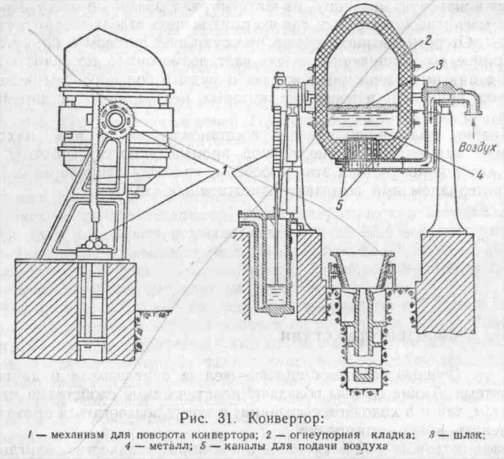

Рисунок 2. Конвертор: 1-Механизм для поворота конвертора, 2-огнеупорная кладка,
3-шлак, 4-металл, 5- каналы для подачи воздуха..
В конверторах применяют кислую и основную футеровки. Тепло,
необходимое для нагрева жидкой стали до высоких температур, в этих процессах получается за счет химических реакций окисления примесей чугуна.
При этом примеси могут окисляться элементарным кислородом и кислородом закиси железа, которая растворяется в металле. При окислении примесей кислородом выделяется значительное количество тепла.
Примеси окисляются элементарным кислородом по следующим
реакциям:
Si + О2 —> SiO2 •+ О;
При окислении элементов наибольшее количество тепла выделяют кремний, фосфор и марганец. Эти элементы используются при продувке чугуна как источник тепла (кремний в кислом, а фосфор в основном конверторе). Недостаточное количество тепла от реакций компенсируется температурой жидкого чугуна.
Для получения стали методом продувки применяют два сорта чугунов: марки Б1 и Б2 — для кислого и Т1 —для основного процессов.
Чугун марки Б1 и Б2 содержит минимальное количество фосфора (0,07%) и серы (0,06%), чугун марки Т1 содержит фосфора 1,6—2,0%, а иногда до 2,5%.
9. Установка и работа электрических печей для выплавки стали.
Дуговые электрические печи емкостью от 1,5 до 250 т построены у по принципу использования тепла от электрической дуги, образующейся между графитовыми или угольными электродами и металлической ванной, развивающими температуру до 3500°С и выше, Печь (рис. 3) состоит из цилиндрического кожуха со сферическим днищем Эти части изнутри футеруются теплоизоляционной и огнеупорной кладкой так, что образуется рабочее пространство печи. Свод печи делается съемным; он выкладывается из динасового или хромомагнезитового кирпича в железном каркасе-кольце.
В последнее время для увеличения срока их службы на некоторых заводах применяют водоохлаждаемые своды в виде металлических конструкций с теплоизолирующей прослойкой из огнеупорных материалов. Печь имеет загрузочное окно и выпускное отверстие для выпуска металла. Загрузочное окно закрывается футерованной дверкой которая поднимается и опускается с помощью механизма. Печь установлена на два опорных сегмента на направляющих фундамента для поддержания и наклона с помощью механизма как в сторону выпуска металла, так и в сторону загрузочного окна. В своде печи устраивают три отверстия для электродов. Электроды закрепляют в электрододержателях. Подъем и опускание электрододержателей с электродами в процессе плавки осуществляются автоматической блокировкой. Для питания электрический ток подается от понижающего трансформатора по гибкому кабелю и медным шинам к электродам.. Первична обмотка трансформатора питается током высокого напряжения 6000—30000 в, который преобразуется в ток низкого напряжения нескольких ступеней от 90 до 280 в. Мощность трансформатора в основном определяется емкостью печи.
В зависимости от емкости печи электроды применяют различных диаметров. Графитовые электроды по сравнению с угольными имеют более высокую прочность и меньшее сопротивление электрическому току. На основании практических данных установлено, что с увеличением емкости печи расход электроэнергии уменьшается и составляет от 600 до
1000 квт-ч на 1 т стали. Расход электродов зависит также от Л характера перерабатываемой шихты. При работе на твердой шихте на 1 т стали расходуется 12—18 кг угольных электродов и от 5 до 8 кг графитовых; при работе на жидкой шихте расход их сокращается примерно в три раза. | |||
Рис.3 Электродуговая печь: 1- кожух, 2-днище, 3-под, 4-свод, 5-электроды | Длительность процесса плавки увеличивается с повышением емкости печи и составляет при переработке жидкой шихты 1,5—4 ч и 4—8 ч |
— твердой шихты.
Угар металла составляет 1—3% при работе на жидкой шихте и 5—8% на твердой.
Число плавок в сутки достигает 3—4 при твердой и 6—8 при жидкой шихте.
Электрические дуговые печи емкостью свыше 10 m обычно используют на металлургических заводах, а печи с меньшей емкостью — в сталелитейных цехах для получения фасонных стальных отливок.
Составляющими шихты при плавке стали в электрических печах являются стальной лом, чугун, железная руда, флюсы, раскислители и ферросплавы, которые используют для введения легирующих добавок в сталь.
Плавку стали ведут основным и кислым процессами. Для плавки стали основным процессом под и стены печи футеруют основными материалами (магнезитовым кирпичом), а для плавки кислым процессом — кислыми материалами (динасовым кирпичом).
10. Технология выплавки стали в Мартеновской сети.
Плавка стали в основных мартеновских печах рудным процессом
Плавку стали в мартеновских печах ведут рудным процессом на таких металлургических заводах, которые в своем составе имеют доменные печи, но не имеют прокатно-кузнечного производства.
При рудном процессе на сталь перерабатывают жидкий чугун, получаемый в доменных печах. Для ускорения окисления примесей чугуна в завалку добавляют чистую железную руду в
образующихся окислов загружают известняк. Рудный процесс плавки стали отличается от скраппроцесса тем, что не требуется затрат тепла и времени на расплавление металла и процессы окисления.
11. Технологии выплавки стали в конверторе.
Для заливки жидкого чугуна конвертор поворачивают из вертикального положения в горизонтальное. После заливки чугуна пускают дутье и конвертор поворачивают днищем вниз. Слой металла составляет от 1/5 до 1/3 высоты цилиндрической части конвертора. Емкость современных конверторов, работающих на воздушном дутье” достигает до 40 т.
В конверторах применяют кислую и основную футеровки. Тепло, необходимое для нагрева жидкой стали до высоких температур, в этих процессах получается за счет химических реакций окисления примесей чугуна.
При этом примеси могут окисляться элементарным кислородом и кислородом закиси железа, которая растворяется в металле. При окислении примесей кислородом выделяется значительное количество тепла.
При окислении элементов наибольшее количество тепла выделяют кремний, фосфор и марганец. Эти элементы используются при продувке чугуна как источник тепла (кремний в кислом, а фосфор в основном конверторе). Недостаточное количество тепла от реакций компенсируется температурой жидкого чугуна.
Для получения стали методом продувки применяют два сорта чугунов: марки Б1 и Б2 — для кислого и Т1 —для основного процессов.
Чугун марки Б1 и Б2 содержит минимальное количество фосфора (0,07%) и серы (0,06%), чугун марки Т1 содержит фосфора 1,6—2,0%, а иногда до 2,5%.
В последнее время для продувки чугуна вместо воздуха применяют технический кислород, который позволяет повысить скорость плавки, выход годной стали за счет увеличения добавки твердой шихты и уменьшения химических примесей в чугуне, подвергающихся окислению.
