Технические характеристики установки приведены в таблице 6.

Таблица 6 – Технические характеристики медицинской лазерной установки «Альмицин»

Спектральный диапазон	близкий к УФ
Конструкция	блочная
Вывод пучка	световод
Диаметр световода, мкм	400 – 800
Длина световода, м	1,5 м
Напряжение питающей сети при частоте 50 Гц, В	220
Потребление энергии, Вт	не более 200
Управление	автоматическое
Время облучения, мин	не более 3
Размеры каждого из блоков, мм	220х320х450
Масса	не более 40 кг

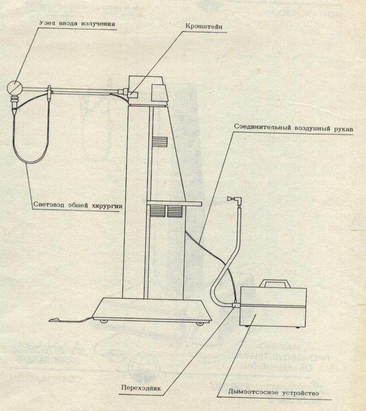

Световолоконная приставка «Ариадна-10» (рисунок 19) предлагается взамен имеющего малую степень подвижности и инерционного зеркально-шарнирного механизма передачи излучения для хирургических установок (типа «Скальпель-1») на CO₂-лазерах.

Основными элементами приставки являются: устройство ввода излучения и световод общей хирургии.

Рисунок 19 – Световолоконная приставка «Ариадна-10»

Световод приставки работает совместно с дымоотсосным устройством, что позволяет одновременно с проведением хирургических операций удалять продукты взаимодействия излучения с биотканями из операционного пространства.

Благодаря гибкости световода существенно расширяются возможности использования лазерных хирургических установок на CO₂-лазерах.

Технические характеристики установки приведены в таблице 7.

Таблица 7 – Технические характеристики световолоконной приставки «Ариадна-10»

Длина волны лазерного излучения, мкм	10,6
Входная мощность, Вт	20
Длина гибкой части, мм, не менее	1000
Коэффициент пропускания, не менее	0,5
Диаметр излучения в плоскости фокусировки, мм, не менее	1
Радиус изгиба световода, мм, не менее	100
Размер операционного пространства, мм, не менее	500х500х400

Схема приставки представлена на рисунке 20.

Рисунок 20 – Схема световолоконной приставки «Ариадна-10»

Список использованных источников

1. Захаров В.П., Шахматов Е.В. Лазерная техника: учеб. пособие. – Самара: Изд-во Самар. гос. аэрокосм. ун-та, 2006. – 278 с.

2. Справочник по лазерной технике. Пер. с немецкого. М., Энергоатомиздат, 1991. – 544 с.

3. Жуков Б.Н., Лысов Н.А., Бакуцкий В.Н., Анисимов В.И. Лекции по лазерной медицине: Учебное пособие. – Самара: СМИ, 1993. – 52 с.

4. Применение лазерной хирургической установки «Скальпель-1» для лечения стоматологических заболеваний. – М.: Министерство здравоохранения СССР, 1986. – 4 с.

5. Канюков В.Н., Терегулов Н.Г., Винярский В.Ф., Осипов В.В. Развитие научно-технических решений в медицине: Учебное пособие. – Оренбург: ОГУ, 2000. – 255 с.
