Рисунок 10. Формирование сегмента Р—Q(R).

Наоборот, моментный вектор 0,04 с деполяризации желудочков обращен в сторону отрицательного полюса III отведения. Здесь в этот момент будет фиксироваться глубокое отрицательное отклонение - зубец 5.

Конечный моментный вектор соответствует 0,06-0,08 с QRS. Обозначим его как вектор 0,06 с. Последними в период 0,06-0,08 с возбуждаются базальные отделы межжелудочковой перегородки, правого и левого желудочков. При этом фронт волны возбуждения и соответственно моментный вектор 0,06 с деполяризации желудочков направлены вверх и слегка вправо, т. е. в сторону отрицательных электродов I и III отведений. Следовательно, на ЭКГ в I отведении в этот момент будет фиксироваться небольшое отрицательное отклонение - зубец Si. В отведении III ориентация моментного вектора 0,06 с также в сторону отрицательного полюса будет способствовать еще большему углублению зубца 8щ.

Таким образом, генез зубцов комплекса QRS в I и III отведениях отражает различные этапы возбуждения желудочков: в начале - возбуждение межжелудочковой перегородки (зубцы q₁ и r_III), затем - деполяризацию верхушек и стенок желудочков, преимущественно левого желудочка (регистрируется основной зубец комплекса QRS, например, зубец R₁) и, наконец, возбуждение базальных отделов желудочков (зубец S_I,III).

Реполяризация желудочков. В период полного охвата возбуждением желудочков разность потенциалов отсутствует, а на ЭКГ регистрируется изоэлектрическая линия - сегмент RS- Т.

Процесс быстрой конечной реполяризации желудочков соответствует на ЭКГ зубцу Т. Распространение фронта реполяризации по миокарду желудочков существенно отличается от движения волны реполяризации в одиночном мышечном волокне.

|_{сегмент}

I RS-T i

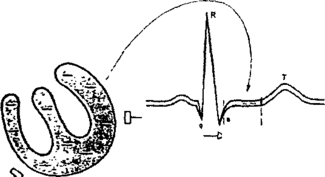

Рисунок 11. Формирование сегмента RS— Т в период полного охвата возбуждением желудочка.

Если в последнем случае направления перемещения волн реполяризации и деполяризации совпадают, то в целом сердце в норме они направлены в противоположные стороны: деполяризация происходит от эндокарда к эпикарду, а реполяризация - от эпикарда к эндокарду. Это обусловлено тем, что длительность ТМПД в субэпикардиальных отделах желудочков на 0,03-0,04 с меньше, чем в субэндокардиальных участках, и процесс реполяризации раньше начнется именно в субэпикардиальных отделах. Поскольку во время реполяризации эти отделы приобретают положительный заряд, а субэндокардиальные отделы еще возбуждены, т. е. заряжены отрицательно, ориентация векторов единого сердечного диполя (от отрицательного к положительному полюсу) окажется такой же, как и в период деполяризации (от эндокарда к эпикарду), и электроды, установленные на поверхности, будут фиксировать преимущественно положительное отклонение - положительный зубец Т.

Хорошо зная последовательность охвата возбуждением желудочков, а также общие закономерности формирования желудочковых комплексов ЭКГ, можно определить конфигурацию ЭКГ при любом расположении исследующих активных электродов. Наоборот, используя анализ известных ЭКГ в различных отведениях, можно описать величину и направление отдельных моментных векторов, среднего результирующего вектора - ЭДС сердца и соответственно ход возбуждения и реполяризации миокарда. Это и есть так называемый векторный принцип анализа ЭКГ, которым мы вскоре воспользуемся.

2.4 МЕТОДИКА РЕГИСТРАЦИИ ЭЛЕКТРОКАРДИОГРАММЫ

Электрокардиографы - приборы, регистрирующие изменение разности потенциалов между двумя точками в электрическом поле сердца (например, на поверхности тела) во время его возбуждения.

Современные электрокардиографы отличаются высоким техниче­ским совершенством и позволяют осуществить как одноканальную, так и многоканальную запись ЭКГ.

В последнем случае синхронно регистрируются несколько различных электрокардиографических отведений (от 2 до 6 - 8), что значительно сокращает время исследования и дает возможность получить более точную информацию об электрическом поле сердца. Электрокардиографы состоят

из входного устройства, усилителя биопотенциалов и регистрирующего устройства. Разность потенциалов, возникающая на поверхности тела при возбуждении сердца, регистрируется с помощью системы металлических электродов, укрепленных на различных участках тела резиновыми ремнями или грушами. Через входные провода, маркированные различным цветом, электрический сигнал подается на коммутатор, а затем на вход усилителя, состоящего из катодных ламп, триодов или интегральных схем.

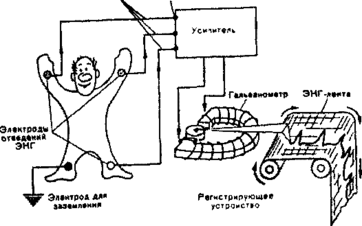

Рисунок 12. Устройство электрокардиографа.

Малое напряжение, воспринимаемое электродами и не превышающее 1— 3 mV, усиливается во много раз и подается в регистрирующее устройство прибора. Здесь электрические колебания преобразуются в механические смещения якоря электромагнита и тем или иным способом записываются на специальной движущейся бумажной ленте. В настоящее время чаще всего используют непосредственную механическую регистрацию этих перемещений якоря электромагнита с помощью очень легкого (малоинерционного) писчика, к которому подводятся чернила. В этом случае запись проводится обычно на электрокардиографической бу­мажной ленте, напоминающей миллиметровку. В некоторых электрокардиографах осуществляется так называемая тепловая запись ЭКГ с помощью писчика, который нагревается и как бы «выжигает» соответствующую кривую на специальной тепловой бумаге.

Наконец, существуют такие электрокардиографы капиллярного типа (мингографы), в которых запись ЭКГ осуществляется с помощью тонкой струи разбрызгивающихся чернил.

Независимо от технической конструкции каждый электрокардиограф имеет устройство для регулировки и контроля усиления. Для этого на усилитель подается стандартное калибровочное напряжение, равное 1 mV. Усиление электрокардиографа обычно устанавливается таким образом, чтобы это напряжение вызывало отклонение регистрирующей системы на 10 мм. Такая калибровка усиления позволяет сравнивать между собой ЭКГ, зарегистрированные у пациента, в разное время и (или) разными приборами.

Рисунок 13. ЭКГ, зарегистрированные со скоростью 50 мм-с ' (а)

и 25 мм - с ' (б). В начале каждой кривой показан контрольный милливольт.

Лентопротяжные механизмы во всех современных электрокардиографах обеспечивают движение бумаги с различной скоростью: 25, 50,100 мм-с"¹ и т. д. В зависимости от выбранной скорости движения бумаги изменяется форма регистрирующей кривой: ЭКГ записывается либо растянутой, либо более сжатой. Чаще всего в практической электрокардиологии скорость регистрации ЭКГ составляет 50 мм"¹.

Электрокардиографы должны устанавливаться в сухом помещении при температуре не ниже 10°С и не выше 30°С. Во время работы электрокардиограф, а также металлическая кровать или экранирующая сетка, на которой лежит пациент, должны быть заземлены.

ЭЛЕКТРОКАРДИОГРАФИЧЕСКИЕ ОТВЕДЕНИЯ

Изменения разности потенциалов на поверхности тела, возникающие во время работы сердца, записываются с помощью различных систем отведений ЭКГ. Каждое отведение регистрирует разность потенциалов, существующую между двумя определенными точками электрического поля сердца, в которых установлены электроды. Таким образом, различные электрокардиографические отведения отличаются между собой прежде всего участками тела, от которых отводится разность потенциалов.

Электроды, установленные в каждой из выбранных точек на поверхности тела, подключаются к гальванометру электрокардиографа. Один из электродов присоединяют к положительному полюсу гальванометра (это положительный, или активный, электрод отведения), второй электрод - к его отрицательному полюсу (отрицательный электрод отведения).

-III

-I

+I

-II

эдс

эдс

эдс

-II

-III

Рисунок 14. Треугольник Эйнтховена, каждая сторона которого является осью того или иного стандартного отведени

В настоящее время в клинической практике наиболее широко используют 12 отведений ЭКГ, запись которых является обязательной при каждом электрокардиографическом обследовании больного: 3 стандартных отведения, 3 усиленных однополюсных отведения от конечностей и 6 грудных отведений.

Стандартные отведения

Стандартные двухполюсные отведения, предложенные в 1913 г. Эйнтховеном, фиксируют разность потенциалов между двумя точками электрического поля, удаленными от сердца и расположенными во фронтальной плоскости - на конечностях. Для записи этих отведений электроды накладывают на правой руке (красная маркировка), левой руке (желтая маркировка) и на левой ноге (зеленая маркировка).

Эти электроды попарно подключаются к электрокардиографу для регистрации каждого из трех стандартных отведений. Четвертый электрод устанавливается на правую ногу для подключения заземляющего провода (черная маркировка).

Стандартные отведения от конечностей регистрируют при следующем попарном подключении электродов

I отведение - левая рука (+) и правая рука (-);

II отведение - левая рука (+) и правая рука (-);

III отведение - левая нога (+) и левая рука (-).

Знаками (+) и (-) здесь обозначено соответствующее подключение электродов к положительному или отрицательному полюсам гальванометра, т. е. указаны положительный и отрицательный полюс каждого отведения.

Как видно три стандартных отведения образуют равносторонний треугольник (треугольник Эйнтховена), вершинами которого являются правая рука, левая рука и левая нога с установленными там электродами. В центре равностороннего треугольника Эйнтховена расположен электрический центр сердца, или точечный единый сердечный диполь, одинаково удаленный от всех трех стандартных отведений.

Гипотетическая линия, соединяющая два электрода, участвующие в образовании электрокардиографического отведения, называется осью отведения. Осями стандартных отведений являются стороны треугольника Эйнтховена. Перпендикуляры, проведенные из центра сердца, т е. из места расположения единого сердечного диполя, к оси каждого стандартного отведения, делят каждую ось на две равные части: положительную, обращенную в сторону положительного (активного) электрода (-) отведения, и отрицательную, обращенную к отрицательному электроду (-). Если ЭДС сердца в какой-либо момент сердечного цикла проецируется на положительную часть оси отведения, на ЭКГ записывается положительное отклонение (положительные зубцы R, Т, Р). Если ЭДС сердца проецируется на отрицательную часть оси отведения, на ЭКГ регистрируются отрицательные отклонения (зубцы Q, S, иногда отрицательные зубцы Т или даже Р).

Для облегчения анализа ЭКГ, зарегистрированных в стандартных отведениях, и ускорения операции разложения вектора ЭДС сердца в электрокардиографии принято несколько смещать оси этих отведений, и проводить их через электрический центр сердца. Получается удобная для дальнейшего анализа трехосевая система координат, в которой угол между осью каждого отведения составляет, как и в традиционном треугольнике Эйнтховена, 60°. Такое небольшое смещение осей стандартных отведений вполне правомочно, так как при перемещении осей параллельно их первоначальному расположению проекция на них сердечного вектора не изменяется.

Усиленные отведения от конечностей

Усиленные отведения от конечностей были предложены Гольдбергером в 1942 г. Они регистрируют разность потенциалов между одной из конечностей, на которой установлен активный положительный электрод данного отведения (правая рука, левая рука или левая нога), и средним потенциалом двух других конечностей. Таким образом, в качестве отрицательного электрода в этих отведениях используют так называемый объединенный электрод Гольдбергера, который образуется при соединении через дополнительное сопротивление двух конечностей.

Рисунок 15. Трехосевая система координат стандартных отведений. Красным цветом показаны оси трех стандартных отведений от конечностей в треугольнике Эйнтховена (а) и в трехосевой системе координат (б).

Три усиленных однополюсных отведения от конечностей обозначают следующим образом:

aVR - усиленное отведение от правой руки; aVL - усиленное отведение от левой руки;

aVF - усиленое отведение от левой ноги.
