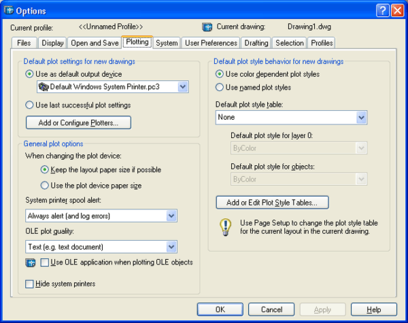

Рисунок 3.3 - Диалоговое окно Options, вкладка Plotting
Рисунок 3.4 - Список подключенных плоттеров
Как правило, уже сразу после инсталляции системы AutoCAD выполняется конфигурирование плоттера, установленного в Windows и используемого другими задачами, и добавляются пять указанных выше конфигураций для сохранения графики в форматах DWF, JPG, PNG. Если в списке нет требуемой конфигурации плоттера, вы можете воспользоваться кнопкой Add or Configure Plotters (Добавление и настройка плоттеров) (см. рис. 3.2). Кнопка открывает системную папку Plotters, которая содержит значки уже созданных конфигураций (рис. 3.4).

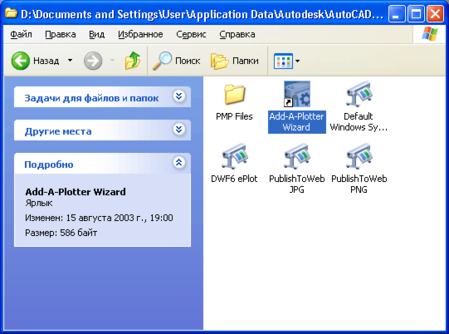

Рисунок 3.5 - Папка Plotters
Работа с этой папкой обсуждается далее, при рассмотрении вопроса об установкеновогоплоттера. Область General plot options (Общие параметры печати) диалогового окна Options (Настройка) (см. рис. 3.2) управляет общими параметрами поведения плоттера при печати. В этой области имеется два переключателя When changing the plot device (При смене
устройства печати):
- Keep the layout paper size if possible (Сохранять (если возможно) размеры листа);
- Use the plot device paper size (Использовать размеры листа из устройства).
После корректировки настройки с помощью вкладки Plotting (Печать) следует щелкнуть кнопку Apply (Применить), которая фиксирует сделанные изменения.
При необходимости добавить настройку нового плоттера или отредактировать существующую настройку следует пользоваться специальным инструментом — Autodesk Plotter Manager (Диспетчер плоттеров Autodesk). Обратиться к этому инструменту можно с помощью команды PLOTTERMANAGER (ДИСППЕЧ) или пункта Plotter Manager (Диспетчер плоттеров) падающего меню File (Файл). Команда PLOTTERMANAGER (ДИСППЕЧ), используя Проводник Windows, открывает папку Plotters (см. рис. 4.4), расположенную глубоко внутри папки Documents and Settings. Указанную папку можно открыть также и другим путем: в Windows открыть Control Panel (Панель управления) и щелкнуть по
значку Autodesk Plotter Manager (Диспетчер плоттеров Autodesk). В папке Plotters первоначально обычно находятся пять значков, которые соответствуют файлам конфигураций (с расширением рсЗ), сгенерированным при установке системы AutoCAD на ваш компьютер. Один из значков — Add-A-Plotter Wizard (Мастер установки плоттеров) — вызывает программу (мастер) установки новых плоттеров. Мастер установки начинает свою работу со страницы (окна) Add Plotter — Introduction Page (Установка плоттера — Введение) (рис. 3.5).

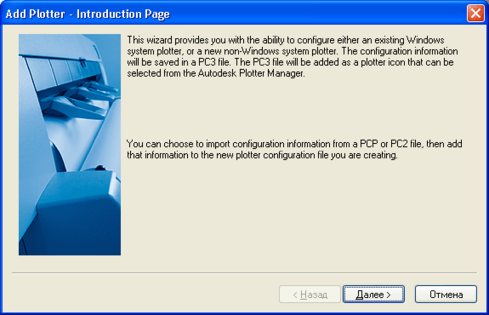

Рисунок 3.6 - Страница Add Plotter — Introduction Page
В данном окне система AutoCAD сообщает о том, что параметры плоттеров хранятся в файлах с расширением рсЗ и эти параметры могут быть импортированы из аналогичных файлов с расширением рср и рс2, созданных в 14-й версии AutoCAD. После нажатия кнопки Далее (Next) переходим к следующей, самой важной странице мастера установки плоттеров — Add Plotter — Begin (Установка плоттера — Начало) (рис. 3.6).
Как правило, вам не надо импортировать установки плоттера из предыдущих версий AutoCAD, поэтому нажмите кнопку Далее (Next), и вы попадете на страницу Add Plotter — Plotter Name (Установка плоттера — Имя плоттера)

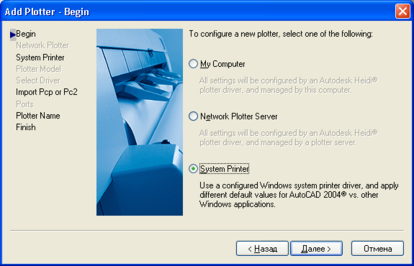

Рисунок 3.7 - Страница Add Plotter — Begin

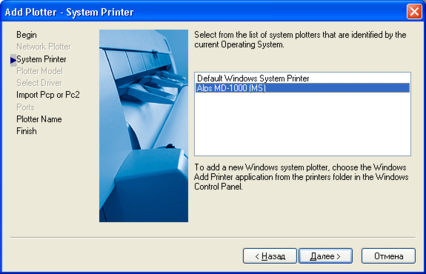

Рисунок 3.8 - Страница Add Plotter — System Printer
Рисунок 3.9 - Страница Add Plotter — Import Pep or Pc2

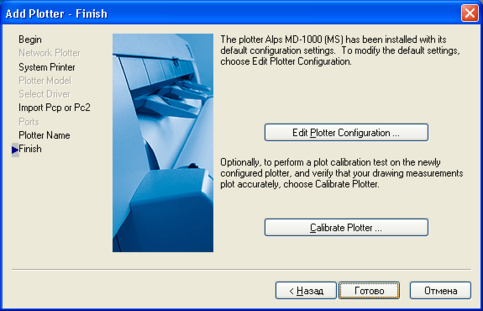

Рисунок 3.10 - Страница Add Plotter — Finish
4. Принцип действия плоттера
4.1 Графопостроитель программирующего комплекса
Рисунок 4.1 - Графопостроитель программирующего комплекса
1 – Пульт управления; 2 – Блок цифровой индикации перемещений головок координатографа; 3 – Чертеж обрабатываемой детали;4 – Головки координатографа с шаблонами режущих инструментов, имитирующие суппорты станка; 5 – Приводы перемещений головок координатографа по осям координат; 6 – Координатограф;
Головки координатографа графопостроителя снабжены приводами и имитируют суппорты станка с закрепленными режущими инструментами. Это позволяет по окончании разработки управляющей программы проверить на графопостроителе и, при необходимости, внести исправления.
Принцип работы всех режущих плоттеров практически одинаков:
1. Вы готовите изображение в любой векторной программе (CorelDrow, AdobeIllustrator) или в программе, которая поставляется вместе с плоттером (также возможен импорт готовых векторных ClipArtов).
2. Заправляете лист или край рулона пленки в плоттер и опускаете прижимные ролики. Затем с помощью теста выставляете нужное давление ножа, чтобы нож прорезал пленку, но не прорезал подложку. Затем высталяете начальную позицю ножа и отправляете файл с компьютера на резку.
3. После того, как плоттер вырезал изображение необходимо удалить ненужную часть пленки.
4. Затем очищенное от лишних частей пленки изображение переносится на монтажку (прозрачная клейкая пленка), а с монтажной пленки на любую поверхность.
4.2 Описание схемы блока питания плоттера
Рисунок 4.2 - Принципиальная схема блока питания
Изолированный обратноходовый преобразователь построен на базе микросхемы TOP258MN. Схема питается от универсального входного напряжения и выдает на выходе 32 V, 20 W RMS или 80 W peak. Корпус M (10pin DIP) - позволяет устанавливать одновременно ограничение по току, контроль входного напряжения и функции защиты от превышения входного напряжения.
Идеальным применением такого ИП являются принтеры, где присутствуют моменты кратковременной пиковой мощности.
TOP256MN регулирует выходное напряжение путем изменение рабочего цикла встроенного MOSFET транзистора пропорционально току вывода CONTROL.
Функция EcoSmart обеспечивает микросхеме TOPSwitch-HX постоянный КПД во всем диапазоне нагрузок. Чтобы обеспечить постоянную выходную мощность вне зависимости от входного напряжения R11, R14 и R12 понижают уровень ограничения по току при возрастании входного напряжения.
Источник питания также имеет встроенную защиту от перегрузки. Во время перегрузки напряжение на С13 растет. Как только оно достигает 20V (VR5) срабатывает функция выключения на выводе VOLTAGE MONITOR (V). Значения С9, R20 и R22 определяют время срабатывания защиты. Как только сработала защита, напряжение на выводе V должно упасть до определенного порога прежде чем работа источника возобновится.
5. Система электропитания
Эксплуатационные характеристики: Окружающая среда: температура: от 5º до 35º C, влажность: от 15% до 85%, уровень шума: 28 дБ в режиме ожидания, 56 дБ в рабочем режиме.
Электропитание: 220-240В 50/60Гц, наличие режима сохранения энергии.
Энергопотребление: печать - 675 Вт, режим ожидания- 80 Вт, режим сохранения энергии - 18 Вт.
Изолированный обратноходовый преобразователь построен на базе микросхемы TOP258MN. Схема питается от универсального входного напряжения и выдает на выходе 32 V, 20 W RMS или 80 W peak. Корпус M (10pin DIP) - позволяет устанавливать одновременно ограничение по току, контроль входного напряжения и функции защиты от превышения входного напряжения.
TOP256MN регулирует выходное напряжение путем изменение рабочего цикла встроенного MOSFET транзистора пропорционально току вывода CONTROL.
Функция EcoSmart обеспечивает микросхеме TOPSwitch-HX постоянный КПД во всем диапазоне нагрузок. Чтобы обеспечить постоянную выходную мощность вне зависимости от входного напряжения R11, R14 и R12 понижают уровень ограничения по току при возрастании входного напряжения.
Источник питания также имеет встроенную защиту от перегрузки. Во время перегрузки напряжение на С13 растет. Как только оно достигает 20V (VR5) срабатывает функция выключения на выводе VOLTAGE MONITOR (V). Значения С9, R20 и R22 определяют время срабатывания защиты. Как только сработала защита, напряжение на выводе V должно упасть до определенного порога прежде чем работа источника возобновится.
6. Возможные неисправности и методы их устранения
Таблица 6.1 - Возможные неисправности и методы их устранения
| Неполадки | Способы устранения |
| (1) | (2) |
| Во время резки плоттер стучит печатающей головкой по внутренним стенкам. | Неверно заданы размеры холста и размеры рабочей области (т. е. размеры рабочей области вылезают за размеры холста), либо объект резки находится за пределами рабочей области. |
| При отправке задания на печать плоттер никак не реагирует. | Забыли выделить объект резки или нет связи с плоттером. Выделите объект резки. Проверьте подключение плоттера к компьютеру. |
| При отмене задания в процессе резки из буфера печати и повторной отправке задания на печать плоттер пытается дорезать предыдущее задание. | Объем памяти плоттера ограничен 1 Mb. Перед тем, как повторно отправлять задание на печать выключите и снова включите плоттер, а когда процесс печати возобновится, нажмите кнопку "RESET" на панели управления, чтобы удалить задание из памяти плоттера. Теперь можно повторно отправлять задание на печать. |
| Плоттер деформирует или рвет пленку в процессе резки. | 1.Давление ножа слишком большое, или режущий конец ножа слишком длинный, или поверхность стола слишком грязная, или пленка слишком мягкая. Все это может вызвать задержку движения каретки и деформацию. 2.Установлено несоответствующее программное обеспечение. 3.Каретка на оси электрического узла слишком слабо закреплена. Это может привести к тому, что каретка или ведущий вал точно не совмещаются с электрическим механизмом, что также может вызвать потерю слов. |
| Плоттер не дорезает замкнутые контуры. | Не установлено или неверно подобрано значение офсета ножа. |
| Плоттер не прорабатывает тонкие контуры и маленькие буквы. | Максимально убрать нож в держатель, но чтобы выступа режущей кромки хватило для резки пленки, уменьшить скорость резки, при этом пропорционально увеличив усилие. |
| Плоттер не прорезает/перерезает пленку | Отрегулировать выступ ножа из держателя, отрегулировать давление ножа. |
| Плоттер начинает вырезать объект в произвольном месте холста. | Неопределенна начальная точка резки. В режиме "OFFLINE" (на панели управления плоттера) подмотайте холст и переместите печатающую головку в нужную точку начала резки. Выйдите из режима "OFFLINE", нажав кнопку "ORIGIN" и тем самым зафиксировав точку начала резки. |
| Прижимные ролики проскальзывают по материалу и не тянут его. | Отрегулируйте усилие прижима роликов с помощью регулировочных болтов на прижимной головке. |
| Плоттер вычерчивает беспорядочно. | 1. Установлено несоответствующее программное обеспечение. Для типа режущего плоттера следует выбирать определенный тип программ, которые поддерживают режущий плоттер на языке DM/PL. 2.Файлы резания и рисования прерываются, когда они полностью не закрыты. 3.Помехи создаются расположенными вблизи электросваркой, радиостанцией или другой электрическими приборами. 4. Установлен несоответствующий источник бесперебойного питания. |
| Получаются пропуски. | 1.Плёнка неправильно установлена в начале работы. На бумаге длиной 5 м может появиться провисание 5 мм, тогда как провисание бумаги должно быть 0,6 мм. 2.Рабочий стол слишком грязный, при этом две стороны бумаги оказывают различное сопротивление. Это может привести к провисанию. 3.Если прижимной ролик деформирован, или прижимные ролики различного типа. Это может привести к провисанию с левой или с правой стороны. |
| Что вызывает явление потери шага? | 1.Опорный ролик освобождается, или рабочий стол слишком грязный, или давление прижимных роликов слишком большое, или сопротивление электрических цепей слишком большое. 2.Напряжение питания слишком низкое. 3.Скорость резки слишком высокая, давление ножа слишком большое, режущий конец ножа слишком длинный, бумага задерживается слишком долго. |
| Как проверить рисунки во время рисования? | Нажать кнопку "OFFLINE", чтобы остановить рисование, а затем передвигайте каретку вправо и влево, используя кнопки "— ","— " или двигайте виниловую пленку вперед и назад, используя кнопки "|", "|". Выполните визуальную проверку изображения. После проверки нажмите кнопку "OFFLINE", бумага и каретка возвратятся в первоначальные положения. |
| Почему знаки становятся все более неглубокими или рисунки все более мелкими? | 1.Держатель для ножа/пера плохо закреплены, что вызывает постепенное смещение держателя для ножа вверх, а разрезы становятся все более и более мелкими. 2.Нож не установлен в соответствующее положение, поэтому он режет все на меньшую глубину. |
| Плоттер сбрасывается при работе, и перемещает каретку в исходное положение, либо бьёт током от плоттера. | Заземлите плоттер!!!! |
