Введение
Плоттер (графопостроитель) - устройство для автоматического вычерчивания с большой точностью рисунков, схем, сложных чертежей, карт и другой графической информации на бумаге размером до A0 или кальке.
Графопостроители рисуют изображения с помощью пера (пишущего блока).
Назначение графопостроителей - высококачественное документирование чертежно-графической информации.
Графопостроители можно классифицировать следующим образом:
- по способу формирования чертежа - с произвольным сканированием и растровые;
- по способу перемещения носителя - планшетные, барабанные и смешанные (фрикционные, с абразивной головкой).
- по используемому инструменту (типу чертежной головки) - перьевые, фотопостроители, со скрайбирующей головкой, с фрезерной головкой.
Плоттеры классифицируются на инженерные широкоформатные и для наружной/внутренней рекламы.
Инженерные применяются на машиностроительных предприятиях, в исследовательских институтах, проектных организациях.
Также плоттерами называют широкоформатные принтеры (сами производители этих устройств).
Плоттеры для рекламы печатают изображения шириной 1—5 м для выставок, рекламных щитов, афиш, а также рекламу, которая клеится на транспортные средства.
1. Назначение и общая характеристика плоттера
1.1 Назначение плоттера
Плоттеры является устройством вывода, которое применяется только в специальных областях. Они обычно используются совместно с программами САПР. Результат работы практически любой такой программы – это комплект конструкторской и/или технологической документации, в которой значительную часть составляют графические материалы. Таким образом, основой плоттера являются чертежи, схемы, графики, диаграммы и т.д. Для этого плоттер оборудован специальными вспомогательными средствами.
Все современные плоттеры можно отнести к двум большим классам:
- Планшетные для формата А3-А2 (реже А1-А0) с фиксацией листа электрическим, реже магнитным или механическим способом, и пишущим узлом. Таким образом, если, например, необходимо провести линию, то печатающий узел перемещается в её начальную точку, опускается штифт с пером, соответствующим толщине и цвету проводимой линии, и затем перо перемещается до конечной точки линии;
- Барабанные (рулонные) плоттеры с шириной бумаги формата А1 или А0, роликовой подачей листа, механическим и/или вакуумным прижимом и с пишущим узлом;
- Барабанные плоттеры используют рулоны бумаги длиной до нескольких десятков метров и позволяют создавать длинные рисунки и чертежи.
Большинство плоттеров имеют пишущий узел перьевого типа. Используются специальные фломастеры с возможностью их автоматической замена (по сигналу программы) из доступного набора. Кроме фломастеров, применяются чернильные, шариковые пишущие узлы и т.д.
1.2 Виды плоттеров

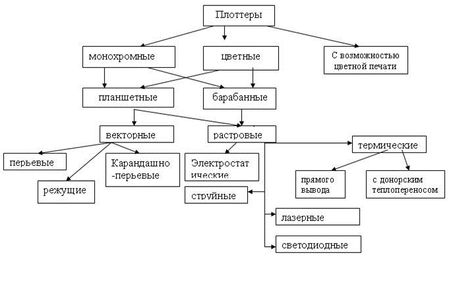

Рисунок 1.1 - Классификация плоттеров
Перьевые плоттеры используют для получения изображения обычные перья. Для получения цветного изображения используется несколько перьев различного цвета.
Струйные плоттеры формируют изображение подобно струйным принтерам, разбрызгивая капли чернил на бумагу. Качество печати, превосходящее возможности перьевых плоттеров, определяет широкое распространение струйных плоттеров в различных областях человеческой деятельности, включая автоматическое проектирование, инженерный дизайн.
Плоттеры с термопереносом создают двухцветное изображение, используя теплочувствительную бумагу и электрически нагреваемые иглы.
Карандашные плоттеры используют для получения изображения обычный грифель. Они самые дешевые и требуют дешевого расходного материала.
2. Основные технические характеристики и параметры плоттера
2.1 Технические характеристики режущего плоттера
Таблица 2.1 - Технические характеристики режущего плоттера
| (1) | (2) |
| Модель | CJV30 |
| Мах ширина пленки | 365 мм, 720 мм, 870 Мм |
| Мах область резки | 275 мм, 630 мм, 780 мм |
| Скорость резки | 50-800 мм/с |
| Давление ножа | 50-500 г |
| Объем памяти | 1 Mb |
| Процессор | 8 bit |
| Двигатель | Шаговый |
| Характеристики лезвия | Сталь 1.2 мм и 2.0 мм |
| Тип пленки | Самоклеющаяся пленка, флуоресцентная пленка, отражающая пленка, бумага и т.д. |
| Панель управления | ЖК дисплей, 8 цифр в 2 линии |
| Интерфейс | LPT / COM / USB |
| Напряжение | 90 - 260 V |
| Точность повтора | 0.127 мм |
| Разрешение | 0.0254 мм/шаг |
| Язык | DMPL / HPGL |
| Рабочая температура | 0 - 35 °С |
| Рабочая влажность | 5% - 65% |
Таблица 2.2- Основные параметры графопостроителей
| Класс | Планшетные | Барабанные |
| Формат черчения | Ширина 210 — 840мм Длина 297 — 1188 мм | Ширина210 — 1140 мм Длина 297 мм — не ограничена |
| Скорость черчения | 80 — 1140 мм/с | 30 — 300 мм/с |
| Точность | 0.8 — 0.0025 мм | 0.7 — 0.0025 мм |
| Разрешение | 0.4 — 0.0025 мм | 0.1 — 0.0025 мм |
3. Особенности подключения плоттера к ПК, настройка
3.1 Интерфейсы подключения
3.1.1 Последовательный порт
Доступность применения как параллельного интерфейса Centronics, так и последовательного интерфейса RS-232C при сопряжении компьютера с лазерными, струйными и другими плоттерами обеспечивается включением кабелей обоих интерфейсов, а комплект стандартного оборудования, предлагаемого производителями плоттеров. При применении последовательного интерфейса RS-232C оперирует следующими параметрами, скорость передачи, наличие стартового и стоповых битов, контрольная сумма и протокол. Как правило, перечисленные параметры устанавливаются в компьютере перед использованием интерфейса. Следует помнить, что интерфейс RS-232C работает медленнее, нежели параллельный интерфейс, а длин кабеля не должна превышать 15 метров.
Таблица 3.1 - Стандартные параметры портов последовательных интерфейсов.
| Порт | Базовый адрес | IRQ |
| СОМ1 | 3F8h | 4 |
| COM2 | 3F8h | 3 |
| COM3 | 3F8h | 4 |
| COM4 | 3F8h | 3 |
3.1.2 USB
Для подключения периферийных устройств к шине USB используется четырехпроходный кабель, при этом два провода (витая пара) в дифференциальном включении используются для приёма и передачи данных, а два провода — для питания периферийного устройства. Благодаря встроенным линиям питания USB позволяет подключать периферийные устройства без собственного источника питания (максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА).
К одному контроллеру шины USB можно подсоединить до 127 устройств по топологии "звезда", в том числе и концентраторы. На одной шине USB может быть до 127 устройств и до 5 уровней каскадирования хабов, не считая корневого.
Таблица 3.2 – Сигналы интерфейса
| Вывод | Название | Цвет провода | Описание |
| 1 | VCC | Красный | +5В |
| 2 | D- | Белый | Данные - |
| 3 | D+ | Зеленый | Данные + |
| 4 | GND | Черный | Земля |
3.2 Настройка плоттера
Любое устройство (локальное или сетевое), к которому вы обращаетесь для вывода чертежа из AutoCAD, должно быть специальным образом конфигурировано (описано) в системе AutoCAD. Операция по установке плоттеров или редактированию их настроек требует специальных знаний. Ее лучше выполнять опытным пользователям или системным администраторам, обслуживающим вычислительные комплексы, на которых функционирует AutoCAD. Поэтому данный раздел содержит лишь самую основную информацию о процессе добавления плоттера. Дополнительную информацию можно найти либо в справочной системе AutoCAD, либо в документации, поставляемой вместе с системой. Автономная настройка (т. е. не зависящая от связи с AutoCAD) самого устройства выполняется с помощью документации, поставляемой вместе с плоттером. Для того чтобы определить, настроена ли ваша версия AutoCAD, а если настроена, то на плоттеры каких марок, следует воспользоваться командой OPTIONS (НАСТРОЙКА). Эту команду можно вызвать либо с помощью пункта Options (Настройка) падающего меню Tools (Сервис), либо с помощью контекстного меню, появляющегося при нажатии правой кнопки мыши, если курсор расположен в этот момент в зоне командных строк.
Команда OPTIONS (НАСТРОЙКА) вызывает диалоговое окно Options (Настройка) (рис. 3.2).

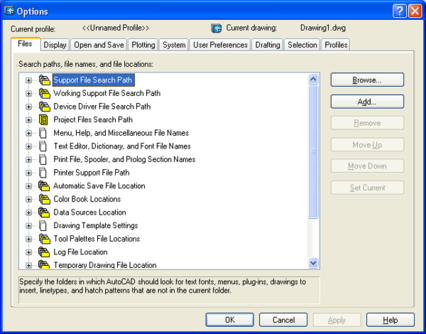

Рисунок 3.2 - Диалоговое окно Options, вкладка Files
Это окно имеет девять вкладок, управляющих настройкой системы AutoCAD, которые рассмотрены в гл. П. Сейчас же мы рассмотрим только вкладку Plotting (Печать) (рис. 3.2), которая позволяет настраивать плоттеры дляпоследующеговыводачертежей.
