Коммутационные панели с модульными розетками
Один четырехпарный горизонтальный кабель разделывается на IDC-контактах розетки одного четырехпарного разъема, а 25-парная связка многопарного кабеля разделывается на IDC-контактах шести четырехпарных розеток разъемов коммутационной панели. Для получения общего количества коммутационных панелей число телекоммуникационных разъемов (каналов передачи информации «голубой» секции) из столбца 8 табл. 2 необходимо разделить на выбранную емкость коммутационных панелей и округлить до ближайшего целого сверху.
5.2 Секции магистральных кабелей
Принципы расчета секции магистральных («белая», «серая», «коричневая») и горизонтальных («голубая») кабелей в основном совпадают. Отличия возникают главным образом из-за того обстоятельства, что на секции магистральных подсистем обычно заводятся многопарные кабели, содержащие одну или несколько связок по 25 пар в каждой. Поэтому ниже остановимся только на особенностях расчета.
Кроссовые панели 110
На одном 100-парном кроссовом блоке 110 может быть разделано 100 пар из одного или нескольких многопарных кабелей. Для получения общего количества кроссовых блоков ПО следует общее количество пар секции из столбца 6 табл. 2 разделить на 100 и округлить результат до ближайшего целого сверху. Полученное значение заносится в столбец 10 табл. 2.Коммутационные панели с модульными розетками
Одна 25-парная связка многопарного кабеля разделывается на контактах шести четырехпарных разъемов коммутационной панели. Таким образом, на 24-, 32-, 48-, 64-портовых коммутационных панелях разделывается соответственно 100, 150, 200, 300 пар одного или нескольких многопарных кабелей. Для получения количества коммутационных панелей следует общее количество пар секции из столбца 6 табл. 2 разделить на количество пар, разделываемых на коммутационной панели выбранной емкости, и округлить результат до ближайшего целого сверху. Полученное значение заносится в столбец 10 табл. 2.
Дополнительно отметим тот факт, что витые пары разводятся обязательно на всех IDC-контактах разъемов коммутационной панели. Только это решение обеспечивает полную функциональную гибкость кабельной системы, в то время как разделка на каждом разъеме менее четырех пар мпогопарного кабеля ощутимо ограничивает функциональные возможности магистрали кабельной системы.
В тех ситуациях, когда магистраль создается с использованием четырехпарных кабелей, расчеты количества коммутационного оборудования проводятся по методике, изложенной в разделе 5.1.
Волоконно-оптические коммутационные панели
Расчет количества единиц коммутационного оборудования при реализации магистральных подсистем на оптическом кабеле ведется по тем же самым принципам, что и в случае «электрической» реализации. При выполнении расчетов следует учитывать тот факт, что в одну единицу коммутационного оборудования (полку или настенную муфту) заводится ограниченное количество кабелей. Например, в наиболее употребительные настенные муфты и полки высотой 1 U обычно может быть введено не более двух кабелей.
5.3 Секции кабелей оборудования
Кроссовые панели 110
Количество кабелей оборудования, которые могут быть разделаны на 100-парном кроссовом блоке ПО, определяется делением 25 на количество пар в одном кабеле оборудования с последующим округлением результата до ближайшего целого снизу с последующим умножением на четыре. Затем делением общего количества кабелей оборудования в секции из столбца 4 табл. 2 на полученное на предыдущем шаге число с округлением до ближайшего целого сверху определяется общее количество кроссовых блоков 110. Результат заносится в столбец 10 табл. 2.
Приведенный алгоритм легко распространяется на тот случай, когда количество пар в кабеле оборудования больше 25. Для получения общего количества кроссовых блоков 110 необходимо общее количество пар секции из столбца 6 табл. 2 разделить на 100 и округлить до ближайшего целого сверху. Результат заносится в столбец 10 табл. 2.
Коммутационные панели с модульными разъемами
Если количество пар в кабеле оборудования не превышает четырех, то один такой кабель разделывается на IDC-контактах одного четырехпарно-го разъема. Поэтому для получения количества коммутационных панелей следует разделить число кабелей оборудования из столбца 4 табл. 2 на выбранную емкость коммутационных панелей и округлить до ближайшего целого сверху. Полученное значение заносится в столбец 10 табл. 2.
Если количество пар в кабеле оборудования больше четырех, то на IDC-контактах одного четырехпарного разъема разделываются пары одного канала передачи информации (столбец 7 табл. 2). Количество каналов передачи информации, которое может обеспечить один кабель оборудования, определяется делением емкости кабеля (столбец 5 табл. 2) на размер канала передачи информации (столбец 7 табл. 2) с округлением результата до ближайшего целого снизу. Число кабелей оборудования, разделываемое на коммутационной панели выбранной емкости, находится делением количества портов коммутационной панели на значение, полученное на предыдущем шаге, с округлением результата до ближайшего целого сверху. Общее количество коммутационных панелей находится делением количества кабелей оборудования (столбец 4 табл. 2) на полученное на предыдущем шаге значение. Результат заносится в столбец 10 табл. 2.
5.4 Расчет количества коммутационного оборудования
Размещение кроссовых панелей ПО на стене помещения
Для размещения кроссовых панелей 110 на стене помещения применяются кроссовые башни.
Прежде всего следует определить общее количество 100-парных кроссовых блоков НО. Для этого нужно просуммировать значения из столбца 10 табл. 5. Затем делением общего количества кроссовых блоков на количество кроссовых блоков в башне выбранного размера и округлением результата до ближайшего целого сверху получаем количество кроссовых башен.

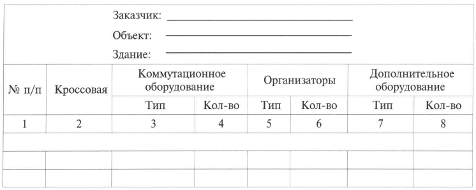

Таблица 5. Состав коммутационного оборудования
Кроссовые башни на стене кроссовой могут быть размещены в одну или более вертикальных колонн и в одну или более горизонтальных линий. В процессе проработки проекта рекомендуется рассмотреть несколько вариантов. Одним из наиболее важных критериев выбора является минимизация длины коммутационных шнуров, соединяющих между собой различные секции коммутационного оборудования. Если ни один из вариантов не удовлетворяет разработчика, то следует выбрать другой размер кроссовых башен и повторить расчет заново.
На заключительном этапе производится распределение кроссовых блоков разных функциональных секций кроссовой на установленных кроссовых башнях. При выборе плана размещения следует руководствоваться следующими принципами:
• функциональные секции должны быть образованы непрерывным множеством кроссовых блоков. Кроссовые блоки одной функциональной секции следует располагать один под другим (в одной или нескольких колоннах);
• размещение кроссовых панелей выполняется с учетом места ввода кабельных каналов в помещение кроссовой и производится таким образом, чтобы минимизировать длину кабелей, укладываемых в кроссовой;
• если на одной колонне кроссовых башен размещаются кроссовые блоки двух разных функциональных секций, то разделка кабелей производится с разных концов колонны в противоположных направлениях (с верхнего блока колонны вниз для одной секции и с нижнего блока колонны вверх для другой секции). Если на одной колонне кроссовых башен размещаются кроссовые блоки больше двух разных функциональных секций, то для каждой функциональной секции разделка кабелей на кроссовых блоках осуществляется сверху вниз. Направление ввода кабелей в колонну при этом значения не имеет НО на стене помещения
• обязательно необходимо учитывать перспективы расширения функциональных секций.
Между колоннами кроссовых башен устанавливаются вертикальные кабельные организаторы. В обязательном порядке следует размещать кабельные организаторы между колоннами, в которых находятся кроссо-вые блоки разных функциональных секций. В функциональных секциях большего объема кабельные организаторы устанавливаются через каждые три колонны. Высота кабельных организаторов выбирается равной высоте кроссовых башен, установка этих элементов выполняется на одном уровне.
Выбранные типы и количество шнуров коммутационного оборудования заносятся в соответствующие графы табл. 5.
По результатам проведенных расчетов в случае необходимости производится коррекция планов размещения оборудования в помещении крос-совой.
Размещение кроссовых панелей 110 в 19-дюймовом монтажном конструктиве.
Для размещения кроссовых панелей 110, не имеющих штатных элементов крепления, в 19-дюймовом монтажном конструктиве используются специализированные конструктивные элементы.
Расчет количества коммутационных блоков типа ПО в случаях размещения панелей на стене кроссовой и в 19-дюймовом конструктиве выполняется по одним и тем же правилам. По результатам расчетов определяется суммарная высота панелей типа ПО. Полученное значение является основой для выбора высоты шкафа или открытой стойки, где производится монтаж коммутационного оборудования. Дополнительно необходимо учитывать, что оно должно занимать не более 60% общей высоты монтажных шкафов. При недостатке места в одном шкафу следует использовать два шкафа, которые должны быть установлены вплотную друг к другу со снятыми смежными боковыми стенками и скреплены стягивающими болтами. Если же недостаточно емкости двух монтажных шкафов максимальной высоты, то необходимо применить смешанный способ размещения оборудования и выполнить проектные работы по административной подсистеме заново.
После выбора высоты шкафа определяется план размещения кроссовых блоков разных функциональных секций. При этом необходимо руководствоваться следующими принципами:
• функциональные секции размещаются на непрерывном множестве кроссовых блоков. Кроссовые блоки одной функциональной секции устанавливаются по принципу слева направо и сверху вниз;
• при использовании двух 19-дюймовых монтажных шкафов распределение коммутационного оборудования между ними осуществляется с учетом пожеланий Заказчика;
• обязательно следует учитывать перспективы расширения какой-либо из функциональных секций;• в случае использования двух монтажных шкафов в одном из них обязательно предусматривается установка вертикального кабельного организатора.
Результаты проведенных расчетов вносятся в соответствующие графы табл. 78 и могут быть использованы для коррекции планов размещения оборудования в помещении кроссовой.
