Текст из файла

Содержание

1. Постановка задачи

2. Форматы команд и их кодировка

3. Структурная схема процессора

4. Регистры

5. АЛУ

6. Формат микрокоманд

7. Микрокод

8. Кодировка микрокода

9. Примеры выполнения команд

10. Основные сигналы и регистры процессора

11. Примеры программ

12. Определение производительности

Постановка задачи

Синтезировать структуру простого магистрального процессора с одним АЛУ, выполняющего 8 заданных команд. Разработать формат команд, кодировку команд. Разработать структурную схему процессора, функциональные схемы всех блоков процессора, функциональную схему процессора в целом с указанием всех шин и управляющих сигналов.

Разработать формат микрокоманд, организацию управления всеми устройствами процессора, микрокод для каждой из заданных команд. Привести примеры выполнения каждой команды с указанием значения всех основных сигналов и содержимого основных регистров на каждом такте. Привести 2 примера небольших программ с указанием значения основных сигналов и содержимого основных регистров на каждом такте.

Определить максимальную тактовую частоту процессора. Определить производительность процессора в операциях в секунду (IPS), а также выраженную в числе выполняемых тестовых программ в секунду. Указать способы повышения производительности процессора.

Характеристика процессора

Простой процессор магистрального типа с одноблочным универсальным АЛУ.

Разрядность регистров РОН и АЛУ процессора - 8 бит.

Число РОН - 4.

Адресуемая память - 256 слов.

Устройство управления - микропрограммное с ПЗУ микропрограмм.

Способ выполнения команд – последовательное выполнение или JMP или JC.

Адресация памяти - прямая.

Арифметика в дополнительном коде.

Вариант: 54 = «2 2 2 3»

Без использования непосредственной адресации.

3х-адресные команды.

Операции АЛУ: NOP, ADD + SHRA, NAND.

Состав команд: LD, ST, ADD, SHR + JC, DEC, SUB, NAND.

Форматы команд и их кодировка

Коды команд

Формат команд

Структурная схема процессора

P

C

Регистры

При чтении старшей части регистра команд, на шину A или B поступает единичная константа (00000001). Это вполне допустимо, т.к. старшая часть регистра команд имеет свои выходы из блока регистров: (КОП, Rx, Ry, Rz). Младшая часть регистра команд поступает на шины A или B в неизменном виде, т.к. в некоторых командах процессора в младшей части регистра команд находиться 8-битный адрес. Единичная константа применяется при инкрементировании счетчика команд, а также для получения константы -1 = 11111111 (см. микрокод для команды DEC).

Разрядность РОН (регистры общего назначения) – 8 бит

Разрядность PC (program counter) – 8 бит

Разрядность IR (регистр команд) – 16 бит (доступно два регистра по 8 бит)

АЛУ

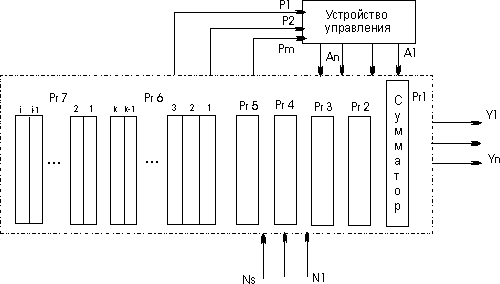

Структурная схема АЛУ и его связь с другими блоками машины показаны на рисунке. В состав АЛУ входят регистры Рг1 - Рг7, в которых обрабатывается информация , поступающая из оперативной или пассивной памяти N1, N2, ...NS; логические схемы, реализующие обработку слов по микрокомандам, поступающим из устройства управления.

Закон переработки информации задает микропрограмма , которая записывается в виде последовательности микрокоманд A1,A2, ..., Аn-1,An. При этом различают два вида микрокоманд: внешние, то есть такие микрокоманды, которые поступают в АЛУ от внешних источников и вызывают в нем те или иные преобразования информации (на рис. 1 микрокоманды A1,A2,..., Аn), и внутренние, которые генерируются в АЛУ и воздействуют на микропрограммное устройство, изменяя естественный порядок следования микрокоманд. Например, АЛУ может генерировать признаки в зависимости от результата вычислений: признак переполнения, признак отрицательного числа, признак равенства 0 всех разрядов числа др. На рис. 1 эти микрокоманды обозначены р1, p2,..., рm.

Результаты вычислений из АЛУ передаются по кодовым шинам записи у1, у2, ...,уs, в ОЗУ.

Функции регистров, входящих в АЛУ:

Рг1 - сумматор (или сумматоры) - основной регистр АЛУ, в котором образуется результат вычислений;

Рг2, РгЗ - регистры слагаемых, сомножителей, делимого или делителя (в зависимости от выполняемой операции);

Рг4 - адресный регистр (или адресные регистры), предназначен для запоминания (иногда и формирования) адреса операндов и результата;

Ргб - k индексных регистров, содержимое которых используется для формирования адресов;
