CF+ IBM Microdrive:

Следует заметить, что существует устройство IBM Microdrive с интерфейсом CF II. Физически Microdrive представляет собой обычный винчестер (только очень маленький). Достоинством IBM Microdrive является его цена (1 МБайт обходится в среднем в 2 раза дешевле, чем у обычных CF). Недостатками IBM Microdrive является высокое энергопотребление и меньшая, чем у CF, надёжность. Со временем Microdrive начинает "сыпаться", и, соответственно, ёмкость его начинает падать. Кроме того, в связи с повышенным энергопотреблением IBM Microdrive работает не со всеми устройствами, предназначенными для CF II. На рынке также представлено аналогичное по функциональности IBM Microdrive устройство Iomega Click, однако, по ряду характеристик Iomega Click уступает IBM Microdrive.

SmartMedia (SSFDC - Solid State Floppy Disk Card)

Интерфейс: параллельный, 22-х контактный. Разработана в 1995 году комп аниями Toshiba и Samsung.

8 из 22-х контактов карты используются для передачи данных, остальные используются для питания микросхемы, управления и несут на себе другие вспомогательные функции.

Толщина карты всего лишь 0,76мм.

SmartMedia - единственный формат флэш-карт (из тех, которые мы здесь рассматриваем), не имеющий встроенного контроллера.

Карты SmartMedia бывают как на одном, так и на двух чипах NAND.

Существует две разновидности SmartMedia: 5-и и 3-х вольтовые (внешне отличаются маркировкой и тем, с какой стороны у карты скошен угол: у 5В SmartMedia он скошен слева, а у 3,3В - справа).

На карте имеется специальное углубление (в форме кружочка). Если в это место приклеить соответствующей формы токопроводящий стикер, то карта будет защищена от записи.

По сравнению с другими картами флэш-памяти, в которых используется полупроводниковая память, размещённая на печатной плате вместе с контроллером и другими компонентами, SmartMedia устроена очень просто. Карта собирается без пайки и, кроме микросхемы NAND-памяти, не содержит в себе никакой другой микроэлектроники.

xD-Picture Card

И нтерфейс: параллельный, 22-х контактный. Анонсирован в 30 июля 2002 года компаниями Fujifilm и Olympus.

По словам разработчиков, XD следует расшифровывать как eXtreme Digital. Теоретически емкость карт xD может достигать 8ГБ.

Сообщается, что скорость записи данных на xD будет достигать 3 Мбайт/с, а скорость чтения - 5 Мбайт/с.

Размеры карты: 20 х 25 х 1,7мм. Контакты у XD расположены, так же как и у SmartMedia, на лицевой части карты. На вопросы пользователей, не будет ли проблем с такими контактами, представители компании объясняют, что с контактами такой конструкции нужно быть очень бережным и протирать их сухой тряпочкой в случае загрязнения или попадения на них влаги (единственные карты с таким "свойством", не считая SM). Как и SmartMedia, xD не содержит контроллера.

Карта разработана в качестве замены SmartMedia и продается по сравнимой со SmartMedia цене (возможно, из-за отсутствия встроенного контроллера), благо чипы для xD-Picture Card производятся Toshiba. Теоретический предел емкости – 8GB.

MMC (MultiMedia Card)

Интерфейс: последовательный, 7-ми контактный. Разработана в 1997 году компаниями Hitachi, SanDisk и Siemens Semiconductors (Infineon Technologies).

Карты MMC содержат 7 контактов, реально из которых используется 6, а седьмой формально считается зарезервированным на будущее. По стандарту MMC способна работать на частотах до 20МГц. Карточка состоит из пластиковой оболочки и печатной платы, на которой расположена микросхема памяти, микроконтроллер и разведены контакты.

Назначение контактов MMC:

1 контакт на передачу данных (в SPI - Data out)

1 контакт на передачу команд (в SPI - Data in)

1 часы

3 на питание (2 земли и 1 питание)

1 зарезервирован (в SPI режиме - chip select)

По протоколу MMC данные и команды могут передаваться одновременно.

MultiMedia Card работает с напряжением 2.0В - 3.6В, однако спецификацией предусматриваются карты с пониженным энергопотреблением - Low Voltage MMC (напряжение 1.6В - 3.6В). Для совсем уж мобильных устройств Hitachi выпускаются укороченные карты MMC длиной всего 18мм, вместо обычных 32-х.

Карты MMC могут работать в двух режимах: MMC и SPI (Serial Peripheral Interface). Режим SPI является частью протокола MMC и используется для коммуникации с каналом SPI, который обычно используется в микроконтроллерах Motorola и других производителей.

Стандарт SPI определяет только разводку, а не весь протокол передачи данных. По этой причине в MMC SPI используется подмножество команд протокола MMC. Режим SPI предназначен для использования в устройствах, которые используют небольшое количество карт памяти (обычно одну). С точки зрения приложения преимущество использования режима SPI состоит в возможности использования уже готовых решений, уменьшая затраты на разработку до минимума. Недостаток состоит в потере производительности на SPI системах, по сравнению с MMC.

Кроме описанного нами обычного MMC, существуют еще несколько стандартов карт MMC, такие как: RS-MMC, HS-MMC, CP-SMMC, PIN-SMMC.

Утвержденный MMCA (MMC Association – ассоциация производителей MMC) в конце 2002 года стандарт RS-MMC (Redused Size MMC) отличается от обычной MMC только габаритами – карта приблизительно в два раза меньше обычного MMC. Размеры карт RS-MMC - 24 x 18 x 1.4мм, вес 0,8г.

HS -MMC – высокоскоростная (High Speed) MMC-карта у которой не 7, а 13 контактов. Размеры карты как у обычной MMC. В режиме x8 (52Mhz) скорость передачи данных в теории может достигнуть 52MBps.

Форматы CP-SMMC и PIN-SMMC мы рассмотрим позднее, в разделе SDMI-совместимые карты памяти.

SD Card

Интерфейс: последовательный, 9-ти контактный. Формат разработан компаниями Matsushita, SanDisk, Toshiba в 2000 году.

SD-Card работает с напряжением 2,0В - 3,6В, однако спецификацией предусматриваются SDLV-карты (SD Low Voltage) с пониженным энергопотреблением (напряжение 1,6В - 3,6В), кроме того, спецификацией предусмотрены карты толщиной 1,4мм (как у MMC), без переключателя защиты от записи.

Фактически карточки SD являются дальнейшим развитием стандарта MMC. Флэш-карты SD обратно совместимы с MMC (в устройство с разъемом SD можно вставить MMC, но не наоборот).

Основные отличия от MMC:

• По сравнению с MMC, в SD на 2 контакта больше. Оба новых контакта используются как дополнительные линии передачи данных, а тот контакт, который в MMC был декларирован как зарезервированный, в SD используется для передачи данных. Таким образом, по сравнению с MMC, где данные передаются по одному-единственному контакту, в SD данные могут передаваться по 4-м контактам одновременно (число линий, по которым передаются данные, может быть равно 1, 2 и 4, причём количество используемых линий можно динамически изменять). Эта особенность переводит карту из разряда карт с чисто последовательным интерфейсом в разряд карт с последовательно-параллельным интерфейсом.

• В отличие от MMC, SD изначально соответствует соглашениям SDMI (т.е. карты SD содержат т.н. механизм защиты авторских прав). Скорее всего, именно по этой причине карты и получили свое название: SD-Card - SecureDigital Card. Множество значений слова Secure находится в диапазоне глаголов [охранять, обезопасить, запирать, овладевать, достигать, брать под стражу] и прилагательных [спокойный, безопасный, надёжный, застрахованный]. Digital, видимо, следует понимать как цифровой, а как правильно перевести всё вместе я предлагаю подумать вам самим.

• На карточке присутствует переключатель защиты от записи - write protection switch (как на дискетах)

• MMC по спецификации работает на частотах до 20МГц, SD на частотах до 25МГц.

• В режиме SPI карты SD работают по протоколу SD-Card, а не по протоколу MMC.

• Добавлен один дополнительный внутренний регистр, часть остальных несколько отличаются от аналогичных в MMC.

• Обычно карточка несколько толще и тяжелее MMC.

• За счёт более толстой пластиковой оболочки, улучшена стойкость карты к статическим разрядам (ESD Tolerance).

Несколько удивляет отсутствие прямой совместимости между этими двумя видами карт (т.е. то, что SD неспособна работать по протоколу MMC). Если внимательно рассматривать спецификации обоих типов карт и не обращать внимания на то, что SD может быть толще MMC, то отсутствие такой совместимости даже удивляет, поскольку реализовать её было несложно, да и выглядело бы это очень естественно. Что наводит на мысль о том, что, хотя подобную совместимость можно было реализовать без особых трудностей, SD намеренно разработана не как расширение спецификации MMC, а как отдельный конкурирующий стандарт.

Sony Memory Stick:

Интерфейс: последовательный, 10-ти контактный. Разработана в 1998 году компанией Sony.

О собенных технических инноваций в MemoryStick не заметно, разве что переключатель защиты от записи (Write Protection Switch) выполнен действительно грамотно, да контакты хорошо упрятали.

До недавнего времени голубые "палочки памяти" использовалась исключительно в цифровой фото-, аудио- и видео- технике фирмы Sony. В настоящее время Sony активно продвигает свой формат, и лицензирует технологию другим производителям.

На питание у MemoryStick отведено 4 из 10 контактов, еще 2 контакта зарезервированы, один контакт используется для передачи данных и команд, один для синхронизации, один для сигнализации состояния шины (может находится в 4-х состояниях), а один (sic!) для определения того, вставлена карта, или нет. Карта работает в полудуплексном режиме. Максимальная частота, на которой может работать карта - 20МГц.

Зарезервированные контакты (по непроверенным данным) используются в устройствах на базе интерфейса MemoryStick (фотокамерах для Clie [PEGA-MSB1], модулей GPS [PEGA-MSC1]и bluetooth [PEGA-MSG1]).

Существует разновидность Memory Stick - Memory Stick Magic Gate (сокращенно MG). От обычного Memory Stick, MG отличается лишь цветом (цвет карточки - белый) и поддержкой механизма "защиты авторских прав" - Magic Gate (об этой технологии подробнее будет сказано в разделе “SDMI-совместимые карты памяти”). Благодаря поддержке этой технологии карточка и получила свое название. Механизм защиты, реализованной в MG, соответствует соглашениям SDMI.

Пытаясь угнаться за малым весом и размерами конкурирующих форматов (SD/MMC), в 2000 году Sony разработала ещё один формат - Memory Stick Duo. От обычного MemoryStick, Duo отличается меньшими размерами и весом. При использовании MemoryStick Duo в устройствах, предназначенных для обычных MemoryStick, требуется специальный адаптер. Также существует модификация этого формата флэш-памяти - Memory Stick Duo MG. Карточки Duo появились в продаже с июля 2002 года.

На январской выставке Consumer Electronics Show 2003 была представлена карта MemoryStick Pro, разработанная Sony совместно с SanDisk. Новая модификация карт Sony имеет те же размеры и такое же количество контактов, как и у обычных MemoryStick. Однако карта не совместима со старыми MemoryStick (в разъеме, предназначенном для обычных MemoryStick, карточка MemoryStick Pro работать не будет, однако обратная поддержка реализована – в разъеме для карточек Pro, обычный MemoryStick читается).

Технически карточки Pro отличаются от обычных MemoryStick тем, что работают на более высокой частоте (40MHz), а данные передаются по четырем линиям, вместо одной. Кроме того, все карточки Pro “в нагрузку” поддерживают MagicGate. Пропускная способность интерфейса 160Mbps, или 20MB/s (4 линии x 40 MHz), однако с таким быстродействием карточка долго работать не может – на такой скорости способен работать только внутренний кэш, а по его заполнении карточка будет работать с пропускной способностью 15mbps.

Совсем недавно, 15-го августа 2003 года появилась еще одна(!) модификации MemoryStick Pro Duo.

Накопители на флэш-памяти с последовательным интерфейсом USB (USB - брелки)

Могут поддерживать парольную защиту, содержать переключатель защиты от записи, могут быть загрузочными. Бывают с поддержкой USB 2.0.

До сих пор существуют некоторые проблемы с драйверами для различных ОС, так что иногда иногда приходится таскать с собой вместе с брелком и драйвер на CD, однако постепенно проблем с драйверами становится меньше.

Накопители информации на базе микросхем FLASH-памяти становятся всё более распространенными среди других носителей информации, и, наконец-то, начинают вытеснять прочие переносные носители типа дискет или CD-дисков. Многие используют их как переносные хранилища важной информации, однако, в связи с постоянным удешевлением конструкции FLASH-накопителей, качество их изготовления также сильно падает. Поэтому не удивительно, что на восстановление информации их стали приносить всё чаще.

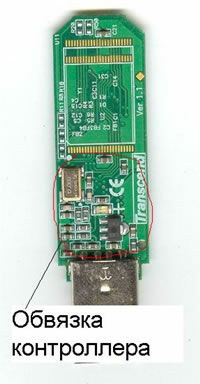

Рассмотрим как устроен типовой USB FLASH DRIVE (далее UFD).
