Основные преимущества MLC микросхем:
-
Более низкое соотношение $/МБ
-
При равном размере микросхем и одинаковом техпроцессе "обычной" и MLC-памяти, последняя способна хранить больше информации (размер ячейки тот же, а количество хранимых в ней бит - больше)
-
На основе MLC создаются микросхемы большего, чем на основе однобитных ячеек, объёма
Основные недостатки MLC:
-
Снижение надёжности, по сравнению с однобитными ячейками, и, соответственно, необходимость встраивать более сложный механизм коррекции ошибок (чем больше бит на ячейку - тем сложнее механизм коррекции ошибок)
-
Быстродействие микросхем на основе MLC зачастую ниже, чем у микросхем на основе однобитных ячеек
-
Хотя размер MLC-ячейки такой же, как и у однобитной, дополнительно тратится место на специфические схемы чтения/записи многоуровневых ячеек
Технология многоуровневых ячеек от Intel (для NOR-памяти) носит название StrtaFlash, аналогичная от AMD (для NAND) – MirrorBit
Архитектура флэш-памяти.
Существует несколько типов архитектур (организаций соединений между ячейками) флэш-памяти. Наиболее распространёнными в настоящее время являются микросхемы с организацией NOR и NAND.

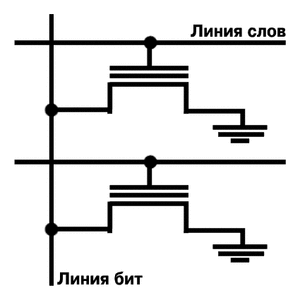

| NOR (NOT OR, ИЛИ-НЕ) | |
|
| Ячейки работают сходным с EPROM способом. Интерфейс параллельный. Произвольное чтение и запись. Преимущества: быстрый произвольный доступ, возможность побайтной записи. Недостатки: относительно медленная запись и стирание. Из перечисленных здесь типов имеет наибольший размер ячейки, а потому плохо масштабируется. Единственный тип памяти, работающий на двух разных напряжениях. Идеально подходит для хранения кода программ (PC BIOS, сотовые телефоны), идеальная замена обычному EEPROM. |
| Основные производители: AMD, Intel, Sharp, Micron, Ti, Toshiba, Fujitsu, Mitsubishi, SGS-Thomson, STMicroelectronics, SST, Samsung, Winbond, Macronix, NEC, UMC. | |
| Программирование: методом инжекции "горячих" электронов | |

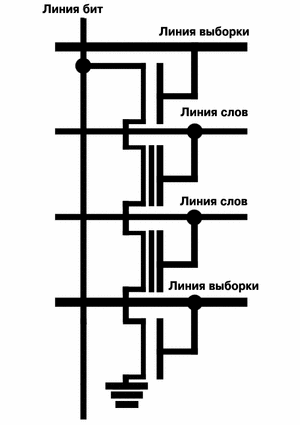

| NAND (NOT AND, И-НЕ) | |
|
| Доступ произвольный, но небольшими блоками (наподобие кластеров жёсткого диска). Последовательный интерфейс. Не так хорошо, как AND память подходит для задач, требующих произвольного доступа. Преимущества: быстрая запись и стирание, небольшой размер блока. Недостатки: относительно медленный произвольный доступ, невозможность побайтной записи. Наиболее подходящий тип памяти для приложений, ориентированных на блочный обмен: MP3 плееров, цифровых камер и в качестве заменителя жёстких дисков. |
| Основные производители: Toshiba, AMD/Fujitsu, Samsung, National | |
| Программирование: туннеллированием FN | |
| AND (И) | |
|
| Доступ к ячейкам памяти последовательный, архитектурно напоминает NOR и NAND, комбинирует их лучшие свойства. Небольшой размер блока, возможно быстрое мультиблочное стирание. Подходит для потребностей массового рынка. |
| Основные производители: Hitachi и Mitsubishi Electric. | |
| Программирование: туннеллированием FN | |
| DiNOR (Divided bit-line NOR, ИЛИ-НЕ с разделёнными разрядными линиями) | |
|
| Тип памяти, комбинирующий свойства NOR и NAND. Доступ к ячейкам произвольный. Использует особый метод стирания данных, предохраняющий ячейки от пережигания (что способствует большей долговечности памяти). Размер блока в DiNOR всего лишь 256 байт. |
| Основные производители: Mitsubishi Electric, Hitachi, Motorola. | |
| Программирование: туннеллированием FN | |
| Примечания: В настоящее время чаще всего используются память с архитектурой NOR и NAND. Hitachi выпускает многоуровневую AND-память с NAND-итерфейсом (SuperAnd или AG-AND [Assist Gate-AND]) | |
Доступ к флэш-памяти
Существует три основных типа доступа:
-
обычный (Conventional): произвольный асинхронный доступ к ячейкам памяти.
-
пакетный (Burst): синхронный, данные читаются параллельно, блоками по 16 или 32 слова. Считанные данные передаются последовательно, передача синхронизируется. Преимущество перед обычным типом доступа - быстрое последовательное чтение данных. Недостаток - медленный произвольный доступ.
-
страничный (Page): асинхронный, блоками по 4 или 8 слов. Преимущества: очень быстрый произвольный доступ в пределах текущей страницы. Недостаток: относительно медленное переключение между страницами.
Примечание: В последнее время появились микросхемы флэш-памяти, позволяющие одновременную запись и стирание (RWW - Read While Write или Simultaneous R/W) в разные банки памяти.
Форматы карт Flash памяти
Наиболее распространенные типы карт памяти:
CompactFlash (CF) (I,II), MultiMedia Card, SD Card, Memory Stick, SmartMedia, xD-Picture Card, PC-Card (PCMCIA или ATA-Flash). Существуют и другие портативные форм-факторы флэш-памяти, однако встречаются они намного реже перечисленных здесь.
Флэш-карты бывают двух типов: с параллельным (parallel) и с последовательным (serial) интерфейсом.
Параллельный:
-
PC-Card (PCMCIA или ATA-Flash)
-
CompactFlash (CF)
-

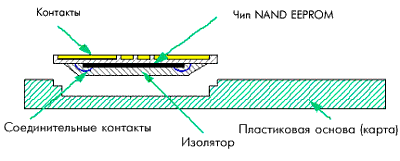

SmartMedia (SSFDC)
Последовательный:
-
MultiMedia Card (MMC)
-
SD-Card (Secure Digital - Card)
-
Sony Memory Stick
PC-Card (PCMCIA) или ATA Flash
Интерфейс: параллельный
С
амым старым и самым большим по размеру следует признать PC Card (ранее этот тип карт назывался PCMCIA [Personal Computer Memory Card International Association]). Карта снабжена ATA контроллером. Благодаря этому обеспечивается эмуляция обычного жесткого диска. В настоящее время флэш-память этого типа используется редко. PC Card бывает объемом до 2GB. Существует три типа PC Card ATA (I, II и III). Все они отличаются толщиной (3,3 5,0 и 10,5мм соответственно). Все три типа обратно совместимы между собой (в более толстом разъеме всегда можно использовать более тонкую карту, поскольку толщина разъема у всех типов одинакова – 3,3мм). Питание карт - 3,3В и 5В. ATA-flash как правило относится к форм фактору PCMCIA Type I.
| Тип | Длина | Ширина | Толщина | Использование |
| Type I | 85,6 мм | 54 мм | 3,3 мм | Память (SRAM, DRAM, Flash и т. д) |
| Type II | 85,6 мм | 54 мм | 5 мм | Память, устройства ввода-вывода (модемы, сетевые карты и т. д) |
| Type III | 85,6 мм | 54 мм | 10,5 мм | Устройства хранения данных, жёсткие диски |
PC-Card Flash бывают двух типов: PCMCIA Linear Flash Card и ATA Flash Card (Flash Disk). Linear встречается намного реже ATA flash и не совместим с последним. Отличие между ними состоит в том, что ATA Flash содержит в себе схему, позволяющую эмулировать обычный HDD, автоматически помечать испорченные блоки, и производить автоматическое стирание блоков.
Compact Flash (CF)
И
нтерфейс: параллельный, 50-ти контактный, соответствует стандарту PCMCIA ATA. Стандарт разработан компанией SanDisk в 1994 году.
Разработчики формата Compact Flash поставили цель: сохранить все преимущества карт ATA Flash, преодолев их основной недостаток - большие размеры. Конструкция карт CompactFlash обеспечивает эмуляцию жёсткого диска с АТА интерфейсом. Разъёмы Compact Flash расположены на торце карты, электрически и функционально повторяя назначение контактов PCMCIA. Таким образом, чтобы установить CompactFlash в слот PCMCIA достаточно простейшего адаптера CF-PCMCIA, повторяющего своими размерами обычную PC-Card.
Карты бывают двух типов: I и II (первого и второго типа). Карты типа II толще карт типа I на 2мм, других существенных отличий между этими картами нет. CF I можно использовать в устройствах, снабженных разъемами CF II и CF I. CF II можно использовать только в устройствах с разъемами CF II (т.е. CF II типа обратно совместим с CF I типа). Compact Flash II типа были разработаны тогда, когда возникла необходимость в картах большого объема. Сейчас необходимости в картах CF II отпала, так как CF I догнали по объему карты CF II, так что карты второго типа постепенно теряют популярность.
"Карты [CF-прим.ред.] могут работать в одном из трёх режимов: карт памяти PC Card, карт ввода-вывода PC Card, чистого IDE (ATA). В первых двух режимах карты работают с теми же интерфейсными сигналами, что и PC Card. В режиме IDE электрический интерфейс и система команд полностью совместимы со спецификацией ATA. Специально для флэш-"дисков" в систему команд ATA введена целая группа команд, начинающихся с префикса CFA (CompactFlash Association), ориентированных на специфику записи во флэш-память. Специфика заключается в том, что быстрее всего запись выполняется в чистый (стертый) блок ("сектор диска"), а перезапись требует относительно длительного стирания. (...) Дополнительные команды позволяют определять состояние секторов (чистый ли, сколько раз перезаписанный), выполнять стирание секторов и быструю запись в чистые секторы". (М. Гук, "Карты SD - твердотельные носители информации")
Карты Compact Flash поддерживают два напряжения: 3.3В и 5В. В отличие от карт SmartMedia, которые существуют в двух версиях (трёх- и пяти- вольтовой), любая карта CF способна работать с любым из двух видов питания.
16 июня 2003 года была утверждена спецификация v2.0. Скорость передачи данных согласно новой спецификации может достигать 16MB/s, при этом обеспечивается обратная совместим ость - карты, выпущенные по спецификации 2.0, будут работать в старых устройствах, но с меньшей скоростью. Произведенные по современным технологиям чипы флэш-памяти могут оперировать на с
коростях 5-7 MB/s, так что теоретический предел в 16 MB/s оставляет солидный запас для роста.
В ближайшее время будут приняты дополнения, позволяющие CF работать в режиме DMA, а в 2004 году - Ultra DMA 33, что позволит работать картам CompactFlash с быстродействием до 33 MB/s. Сегодня теоретический предел емкости для CF составляет 137 GB.
Следует заметить, что будущее CF вполне определенно благодаря тому, что в этом типе карт реализовываются давние наработки ATA, успешно прошедшие испытание временем на компьютерных жестких дисках.
