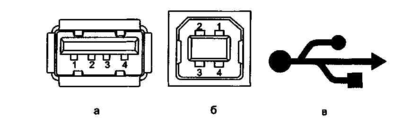

Р ис. 7.5. Гнезда USB: а - типа "А", б - типа "В", в - символическое обозначение

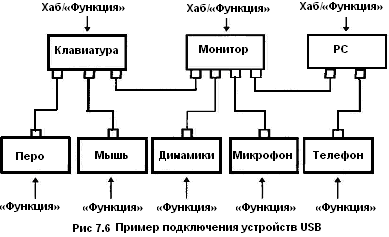

Питание устройств USB возможно от кабеля (Bus-Powered Devices) или от собственного блока питания (Self-Powered Devices). Хост обеспечивает питанием непосредственно подключенные к нему ПУ. Каждый хаб, в свою очередь, обеспечивает питание устройств, подключенных к его нисходящим портам. При некоторых ограничениях топологии допускается применение хабов, питающихся от шины. На рис. 7.6 приведен пример схемы соединения устройств USB. Здесь клавиатура, перо и мышь могут питаться от шины.

Типы передачи данных

USB поддерживает как однонаправленные, так и двунаправленные режимы связи. Передача данных производится между ПО хоста и конечной точкой устройства. Устройство может иметь несколько конечных точек, связь с каждой из них (канал) устанавливается независимо.

Архитектура USB допускает четыре базовых типа передачи данных:

• Управляющие посылки (Control Transfers), используемые для конфигурирования во время подключения и в процессе работы для управления устройствами. Протокол обеспечивает гарантированную доставку данных. Длина поля данных управляющей посылки не превышает 64 байт на полной скорости и 8 байт на низкой.

• Сплошные передачи (Bulk Data Transfers) сравнительно больших пакетов без жестких требований ко времени доставки. Передачи занимают всю свободную полосу пропускания шины. Пакеты имеют поле данных размером 8, 16, 32 или 64 байт. Приоритет этих передач самый низкий, они могут приостанавливаться при большой загрузке шины. Допускаются только на полной скорости передачи.

• Прерывания (Interrupt) - короткие (до 64 байт на полной скорости, до 8 байт на низкой) передачи типа вводимых символов или координат. Прерывания имеют спонтанный характер и должны обслуживаться не медленнее, чем того требует устройство. Предел времени обслуживания устанавливается в диапазоне 1-255 мс для полной скорости и 10-255 мс - для низкой.

• Изохронные передачи (Isochronous Transfers) - непрерывные передачи в реальном времени, занимающие предварительно согласованную часть пропускной способности шины и имеющие заданную задержку доставки. В случае обнаружения ошибки изохронные данные передаются без повтора - недействительные пакеты игнорируются. Пример - цифровая передача голоса. Пропускная способность определяется требованиями к качеству передачи, а задержка доставки может быть критичной, например, при реализации телеконференций.

Полоса пропускания шины делится между всеми установленными каналами. Выделенная полоса закрепляется за каналом, и если установление нового канала требует такой полосы, которая не вписывается в уже существующее распределение, запрос на выделение канала отвергается.

Архитектура USВ предусматривает внутреннюю буферизацию всех устройств, причем чем большей полосы пропускания требует устройство, тем больше должен быть его буфер. USB должна обеспечивать обмен с такой скоростью, чтобы задержка данных в устройстве, вызванная буферизацией, не превышала нескольких миллисекунд.

Изохронные передачи классифицируются по способу синхронизации конечных точек - источников или получателей данных - с системой: различают асинхронный, синхронный и адаптивный классы устройств, каждому из которых соответствует свой тип канала USB.

Протокол

Все обмены (транзакции) по USB состоят из трех пакетов. Каждая транзакция планируется и начинается по инициативе контроллера, который посылает пакет-аркер (Token Packet). Он описывает тип и направление передачи, адрес ус-тройства USB и номер конечной точки. В каждой транзакции возможен обмен только между адресуемым устройством (его конечной точкой) и хостом. Адресуемое маркером устройство распознает свой адрес и готовится к обмену. Источник данных (определенный маркером) передает пакет данных (или уведомление об отсутствии данных, предназначенных для передачи). После успешного приема пакета приемник данных посылает пакет подтверждения (Handshake Packet).

Планирование транзакций обеспечивает управление поточными каналами. На аппаратном уровне использование отказа от транзакции (NAck) при недопустимой интенсивности передачи предохраняет буферы от переполнения сверху и снизу. Маркеры отвергнутых транзакций повторно передаются в свободное для шины время. Управление потоками позволяет гибко планировать обслуживание одновременных разнородных потоков данных.

Устойчивость к ошибкам обеспечивают следующие свойства USB:

• Высокое качество сигналов, достигаемое благодаря дифференциальным приемникам/передатчикам и экранированным кабелям.

• Защита полей управления и данных CRC-кодами.

• Обнаружение подключения и отключения устройств и конфигурирование ресурсов на системном уровне.

• Самовосстановление протокола с тайм-аутом при потере пакетов.

• Управление потоком для обеспечения изохронности и управления аппаратными буферами.

• Независимость функций от неудачных обменов с другими функциями.

Для обнаружения ошибок передачи каждый пакет имеет контрольные поля CRC-кодов, позволяющие обнаруживать все одиночные и двойные битовые ошибки. Аппаратные средства обнаруживают ошибки передачи, а контроллер автоматически производит трехкратную попытку передачи. Если повторы безуспешны, сообщение об ошибке передается клиентскому ПО.

Устройства USB - функции и хабы

Возможности шины USB позволяют использовать ее для подключения разнообразных устройств. Не касаясь "полезных" свойств ПУ, остановимся на их интерфейсной части, связанной с шиной USB. Все устройства должны поддерживать набор общих операций, перечисленных ниже. Динамическое подключение и отключение. Эти события отслеживаются хабом, который сообщает о них хост-контроллеру и выполняет сброс подключенного устройства. Устройство после сигнала сброса должно отзываться на нулевой адрес, при этом оно не сконфигурировано и не приостановлено. После назначения адреса, за которое отвечает хост-контроллер, устройство должно отзываться только на свой уникальный адрес.

Конфигурирование устройств, выполняемое хостом, является необходимым для их использования. Для конфигурирования обычно используется информация, считанная из самого устройства. Устройство может иметь множество интерфейсов, каждому из которых соответствует собственная конечная точка, представляющая хосту функцию устройства. Интерфейс в конфигурации может иметь альтернативные наборы характеристик; смена наборов поддерживается протоколом. Для поддержки адаптивных драйверов дескрипторы устройств и интерфейсов имеют поля класса, подкласса и протокола.

Передача данных возможна посредством одного из четырех типов передач (см. выше). Для конечных точек, допускающих разные типы передач, после конфигурирования доступен только один из них.

Управление энергопотреблением является весьма развитой функцией USB. Для устройств, питающихся от шины, мощность ограничена. Любое устройство при подключении не должно потреблять от шины ток, превышающий 100 мА. Рабочий ток (не более 500 мА) заявляется в конфигурации, и если хаб не сможет обеспечить устройству заявленный ток, оно не конфигурируется и, следовательно, не может быть использовано.

Устройство USB должно поддерживать приостановку (Suspended Mode), в котором его потребляемый ток не превышает 500 мкА. Устройство должно автоматически приостанавливаться при прекращении активности шины.

Возможность удаленного пробуждения (Remote Wakeup) позволяет приостановленному устройству подать сигнал хосткомпьютеру, который тоже может находиться в приостановленном состоянии. Возможность удаленного пробуждения описывается в конфигурации устройства. При конфигурировании эта функция может быть запрещена.

Хаб в USB выполняет коммутацию сигналов и выдачу питающего напряжения, а также отслеживает состояние подключенных к нему устройств, уведомляя хост об изменениях. Хаб состоит из двух частей - контроллера (Hub Controller) и повторителя (Hub Repeater). Повторитель представляет собой управляемый ключ, соединяющий выходной порт со входным. Он имеет средства поддержки сброса и приостановки передачи сигналов. Контроллер содержит регистры для взаимодействия с хостом. Доступ к регистрам осуществляется по специфическим командам обращения к хабу. Команды позволяют конфигурировать хаб, управлять нисходящими портами и наблюдать их состояние.

Нисходящие (Downstream) порты хабов могут находиться в следующих состояниях:

• Powered (питание отключено) - на порт не подается питание (возможно только для хабов, коммутирующих питание). Выходные буферы переводятся в высокоимпедансное состояние, входные сигналы игнорируются.

• Disconnected (отсоединен) - порт не передает сигналы ни в одном направлении, но способен обнаружить подключение устройства (по отсутствию состояния SEO в течение 2,5 мкс). Тогда порт переходит в состояние Disabled, а по уровням входных сигналов {DiffO или Diff1 в состоянии Idle) он определяет скорость подключенного устройства.

• Disabled (запрещен) - порт передает только сигнал сброса (по команде от контроллера), сигналы от порта (кроме обнаружения отключения) не воспринимаются. По обнаружении отключения (2,5 мкс состояния SEO) порт переходит в состояние Disconnect, а если отключение обнаружено "спящим" хабом, контроллеру будет послан сигнал Resume.

• Enabled (разрешен) - порт передает сигналы в обоих направлениях. По команде контроллера или по обнаружении ошибки кадра порт переходит в состояние Disabled, а по обнаружении отключения - в состояние Disconnect.

• Suspended (приостановлен) - порт передает сигнал перевода в состояние останова ("спящий" режим). Если хаб находится в активном состоянии, сигналы через порт не пропускаются ни в одном направлении. Однако "спящий" хаб воспринимает сигналы смены состояния незапрещенных портов, подавая "пробуждающие" сигналы от активизировавшегося устройства даже через цепочку "спящих" хабов. Состояние каждого порта идентифицируется контроллером хаба с помощью отдельных регистров. Имеется общий регистр, биты которого отражают факт изменения состояния каждого порта (фиксируемый во время EOF). Это позволяет хост-контроллеру быстро узнать состояние хаба, а в случае обнаружения изменений специальными транзакциями уточнить состояние.

Хост-контроллер

Хост-компьютер общается с устройствами через контроллер. Хост имеет следующие обязанности:

• обнаружение подключения и отсоединения устройств USB;

• манипулирование потоком управления между устройствами и хостом;

• управление потоками данных;

• сбор статистики;

• обеспечение энергосбережения подключенными ПУ.

• Системное ПО контроллера управляет взаимодействием между устройствами и их ПО, функционирующим на хост-компьютере, для согласования:

• нумерации и конфигурации устройств;

• изохронных передач данных;

• асинхронных передач данных;

• управления энергопотреблением;

• информации об управлении устройствами и шиной.

По возможности ПО USB использует существующее системное

ПО хост-компьютера - например, Advanced Power Management для управления энергопотреблением.

СОМ-порт

Последовательный интерфейс СОМ-порт (Communication Port - коммуникационный порт) появился в первых моделях IBM PC. Он был реализован на микросхеме асинхронного приемопередатчика Intel 8250. Порт имел поддержку BIOS (/Л/Т 74/?), однако широко применялось (и применяется) взаимодействие с портом на уровне регистров. Поэтому во всех PC совместимых компьютерах для последовательного интерфейса применяют микросхемы приемопередатчиков, совместимые с i8250. В ряде отечественных PC-совместимых (почти) компьютеров для последовательного интерфейса применялась микросхема КР580ВВ51 - аналог 18251. Однако эта микросхема является универсальным синхронно-асинхронным приемопередатчиком (УСАПП или USART - Universal Asynchronous Receiver-Transmitter). Совместимости с PC на уровне регистров СОМ-порта такие компьютеры не имеют. Хорошо, если у соответствующих компьютеров имеется "честный" драйвер B/OS /Л/Т 14h, а не заглушка, возвращающая состояние модема "всегда готов" и ничего не делающая. Совместимость на уровне регистров СОМ-порта считается необходимой. Многие разработчики коммуникационных пакетов предлагают работу и через B/OS /Л/Т 14h, однако на высоких скоростях это неэффективно. Говоря о СОМ-порте PC, по умолчанию будем подразумевать совместимость регистровой модели с i8250 и реализацию асинхронного интерфейса RS-232C.
