Текст из файла (страница 2)

Рисунок 1.3

Сетевой интерфейс - физическое устройство, подключающее компьютер к сети. В нашем случае - карта Ethernet.

Кадр - это блок данных, который принимает/отправляет сетевой интерфейс.

IP-пакет - это блок данных, которым обменивается модуль IP с сетевым интерфейсом.

UDP-датаграмма - блок данных, которым обменивается модуль IP с модулем UDP.

TCP-сегмент - блок данных, которым обменивается модуль IP с модулем TCP.

Прикладное сообщение - блок данных, которым обмениваются программы сетевых приложений с протоколами транспортного уровня.

Инкапсуляция - способ упаковки данных в формате одного протокола в формат другого протокола. Например, упаковка IP-пакета в кадр Ethernet или TCP-сегмента в IP-пакет. Согласно словарю иностранных слов термин "инкапсуляция" означает "образование капсулы вокруг чужих для организма веществ (инородных тел, паразитов и т.д.)". В рамках межсетевого обмена понятие инкапсуляции имеет несколько более расширенный смысл. Если в случае инкапсуляции IP в Ethernet речь идет действительно о помещении пакета IP в качестве данных Ethernet-фрейма, или, в случае инкапсуляции TCP в IP, помещение TCP-сегмента в качестве данных в IP-пакет, то при передаче данных по коммутируемым каналам происходит дальнейшая "нарезка" пакетов теперь уже на пакеты SLIP или фреймы PPP.

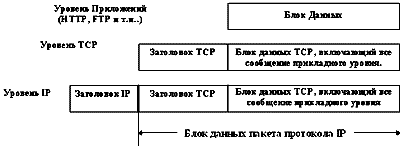

Инкапсуляция протоколов верхнего уровня в протоколы TCP/IP

Рисунок 1.4

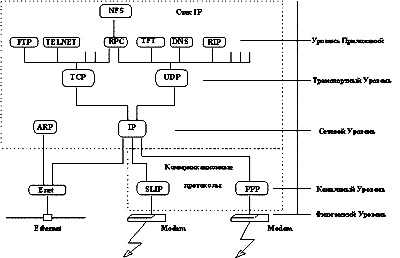

Вся схема (рисунок 1.4) называется стеком протоколов TCP/IP или просто стеком TCP/IP. Чтобы не возвращаться к названиям протоколов расшифруем аббревиатуры TCP, UDP, ARP, SLIP, PPP, FTP, TELNET, RPC, TFTP, DNS, RIP, NFS:

TCP - Transmission Control Protocol - базовый транспортный протокол, давший название всему семейству протоколов TCP/IP.

UDP - User Datagram Protocol - второй транспортный протокол семейства TCP/IP. Различия между TCP и UDP будут обсуждены позже.

ARP - Address Resolution Protocol - протокол используется для определения соответствия IP-адресов и Ethernet-адресов.

SLIP - Serial Line Internet Protocol (Протокол передачи данных по телефонным линиям).

PPP - Point to Point Protocol (Протокол обмена данными "точка-точка").

FTP - File Transfer Protocol (Протокол обмена файлами).

TELNET - протокол эмуляции виртуального терминала.

RPC - Remote Process Control (Протокол управления удаленными процессами).

TFTP - Trivial File Transfer Protocol (Тривиальный протокол передачи файлов).

DNS - Domain Name System (Система доменных имен).

RIP - Routing Information Protocol (Протокол маршрутизации).

NFS - Network File System (Распределенная файловая система и система сетевой печати).

При работе с такими программами прикладного уровня, как FTP или telnet, образуется стек протоколов с использованием модуля TCP, представленный на рисунке 1.5.

Стек протоколов при использовании модуля TCP

Рисунок 1.5

При работе с прикладными программами, использующими транспортный протокол UDP, например, программные средства Network File System (NFS), используется другой стек, где вместо модуля TCP будет использоваться модуль UDP (рисунок 1.6).

Стек протоколов при работе через транспортный протокол UDP

Рисунок 1.6

При обслуживании блочных потоков данных модули TCP, UDP и драйвер ENET работают как мультиплексоры, т.е. перенаправляют данные с одного входа на несколько выходов и наоборот, с многих входов на один выход. Так, драйвер ENET может направить кадр либо модулю IP, либо модулю ARP, в зависимости от значения поля "тип" в заголовке кадра. Модуль IP может направить IP-пакет либо модулю TCP, либо модулю UDP, что определяется полем "протокол" в заголовке пакета.

Получатель UDP-датаграммы или TCP-сообщения определяется на основании значения поля "порт" в заголовке датаграммы или сообщения.

Все указанные выше значения прописываются в заголовке сообщения модулями на отправляющем компьютере. Так как схема протоколов - это дерево, то к его корню ведет только один путь, при прохождении которого каждый модуль добавляет свои данные в заголовок блока. Машина, принявшая пакет, осуществляет демультиплексирование в соответствии с этими отметками.

Технология Internet поддерживает разные физические среды, из которых самой распространенной является Ethernet. В последнее время большой интерес вызывает подключение отдельных машин к сети через TCP-стек по коммутируемым (телефонным) каналам. С появлением новых магистральных технологий типа ATM или FrameRelay активно ведутся исследования по инкапсуляции TCP/IP в эти протоколы. На сегодняшний день многие проблемы решены и существует оборудование для организации TCP/IP сетей через эти системы.

1.2 Протокол IP

Протокол IP является самым главным во всей иерархии протоколов семейства TCP/IP. Именно он используется для управления рассылкой TCP/IP пакетов по сети Internet. Среди различных функций, возложенных на IP обычно выделяют следующие:

а) определение пакета, который является базовым понятием и единицей передачи данных в сети Internet. Многие зарубежные авторы называют такой IP-пакет датаграммой;

б) определение адресной схемы, которая используется в сети Internet;

в) передача данных между канальным уровнем (уровнем доступа к сети) и транспортным уровнем (другими словами мультиплексирование транспортных датаграмм во фреймы канального уровня);

г) маршрутизация пакетов по сети, т.е. передача пакетов от одного шлюза к другому с целью передачи пакета машине-получателю;

д) "нарезка" и сборка из фрагментов пакетов транспортного уровня.

Главными особенностями протокола IP является отсутствие ориентации на физическое или виртуальное соединение. Это значит, что прежде чем послать пакет в сеть, модуль операционной системы, реализующий IP, не проверяет возможность установки соединения, т.е. никакой управляющей информации кроме той, что содержится в самом IP-пакете, по сети не передается. Кроме этого, IP не заботится о проверке целостности информации в поле данных пакета, что заставляет отнести его к протоколам ненадежной доставки. Целостность данных проверяется протоколами транспортного уровня (TCP) или протоколами приложений.

Таким образом, вся информация о пути, по которому должен пройти пакет берется из самой сети в момент прохождения пакета. Именно эта процедура и называется маршрутизацией в отличии от коммутации, которая используется для предварительного установления маршрута следования данных, по которому потом эти данные отправляют.

Принцип маршрутизации является одним из тех факторов, который обеспечил гибкость сети Internet и ее победу в соревновании с другими сетевыми технологиями. Надо сказать, что маршрутизация является довольно ресурсоемкой процедурой, так как требует анализа каждого пакета, который проходит через шлюз или маршрутизатор, в то время как при коммутации анализируется только управляющая информация, устанавливается канал, физический или виртуальный, и все пакеты пересылаются по этому каналу без анализа маршрутной информации. Однако, эта слабость IP одновременно является и его силой. При неустойчивой работе сети пакеты могут пересылаться по различным маршрутам и затем собираться в единое сообщение. При коммутации путь придется каждый раз вычислять заново для каждого пакета, а в этом случае коммутация потребует больше накладных затрат, чем маршрутизация.

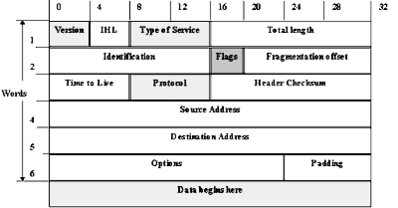

Вообще говоря, версий протокола IP существует несколько. В настоящее время используется версия Ipv4 (RFC791). Формат пакета протокола представлена на рисунке 1.7.

Формат пакета Ipv4

Рисунок1.7

Фактически, в этом заголовке определены все основные данные, необходимые для перечисленных выше функций протокола IP: адрес отправителя (4-ое слово заголовка), адрес получателя (5-ое слово заголовка), общая длина пакета (поле Total Lenght) и тип пересылаемой датаграммы (поле Protocol).

Используя данные заголовка, машина может определить на какой сетевой интерфейс отправлять пакет. Если IP-адрес получателя принадлежит одной из ее сетей, то на интерфейс этой сети пакет и будет отправлен, в противном случае пакет отправят на другой шлюз.

Если пакет слишком долго "бродит" по сети, то очередной шлюз может отправить ICMP-пакет на машину-отправитель для того, чтобы уведомить о том, что надо использовать другой шлюз. При этом, сам IP-пакет будет уничтожен. На этом принципе работает программа ping, которая используется для деления маршрутов прохождения пакетов по сети.

Зная протокол транспортного уровня, IP-модуль производит раскапсулирование информации из своего пакета и ее направление на модуль обслуживания соответствующего транспорта.

При обсуждении формата заголовка пакета IP вернемся еще раз к инкапсулированию. Как уже отмечалось, при обычной процедуре инкапсулирования пакет просто помещается в поле данных фрейма, а в случае, когда это не может быть осуществлено, то разбивается на более мелкие фрагменты. Размер максимально возможного фрейма, который передается по сети, определяется величиной MTU (Maximum Transsion Unit), определенной для протокола канального уровня. Для того, чтобы потом восстановить пакет IP должен держать информацию о своем разбиении. Для этой цели используется поля "flags" и "fragmentation offset". В этих полях определяется, какая часть пакета получена в данном фрейме, если этот пакет был фрагментирован на более мелкие части.

Обсуждая протокол IP и вообще все семейство протоколов TCP/IP нельзя не упомянуть, что в настоящее время перед Internet возникло множество по-настоящему сложных проблем, которые требуют изменения базового протокола сети.

1.3 Принципы построения IP-адресов

IP-адреса определены в том же самом RFC, что и протокол IP. Именно адреса являются той базой, на которой строится доставка сообщений через сеть TCP/IP.

IP-адрес - это 4-байтовая последовательность. Принято каждый байт этой последовательности записывать в виде десятичного числа. Например, приведенный ниже адрес является адресом одной из машин Выч.центра ВПИ ВолгГТУ:

195.209.133.14

Каждая точка доступа к сетевому интерфейсу имеет свой IP-адрес.

IP-адрес состоит из двух частей: адреса сети и номера хоста. Вообще говоря, под хостом понимают один компьютер, подключенный к Сети. В последнее время, понятие "хост" можно толковать более расширено. Это может быть и принтер с сетевой картой, и Х-терминал, и вообще любое устройство, которое имеет свой сетевой интерфейс.

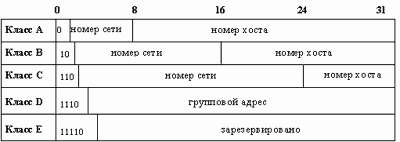

Существует 5 классов IP-адресов. Эти классы отличаются друг от друга количеством битов, отведенных на адрес сети и адрес хоста в сети. На рисунке 1.8 показаны эти пять классов.

Классы IP-адресов

Рисунок 1.8

Опираясь на эту структуру, можно подсчитать характеристики каждого класса в терминах числа сетей и числа машин в каждой сети.

Таблица 1.1 Характеристики классов IP-адресов

При разработке структуры IP-адресов предполагалось, что они будут использоваться по разному назначению.

Адреса класса A предназначены для использования в больших сетях общего пользования. Адреса класса B предназначены для использования в сетях среднего размера (сети больших компаний, научно-исследовательских институтов, университетов). Адреса класса C предназначены для использования в сетях с небольшим числом компьютеров (сети небольших компаний и фирм). Адреса класса D используют для обращения к группам компьютеров, а адреса класса E - зарезервированы.

Среди всех IP-адресов имеется несколько зарезервированных под специальные нужды. Ниже приведена таблица зарезервированных адресов.

Таблица 1.2 Выделенные IP-адреса

Особое внимание в таблице 1.2 уделяется последней строке. Адрес 127.0.0.1 предназначен для тестирования программ и взаимодействия процессов в рамках одного компьютера. В большинстве случаев в файлах настройки этот адрес обязательно должен быть указан, иначе система при запуске может зависнуть (как это случается в SCO Unix). Наличие "петли" чрезвычайно удобно с точки зрения использования сетевых приложений в локальном режиме для их тестирования и при разработке интегрированных систем.

Вообще, зарезервирована вся сеть 127.0.0.0. Эта сеть класса A реально не описывает ни одной настоящей сети.
