3.4. Проектирование структуры данных.

До технической реализации структуры базы данных была проанализирована структура взаимодействия отделов предприятия и составлены несколько вариантов бизнес–планов, характеризующие деятельность отделов по различным типам выполняемых работ. При анализе бизнес-планов учитывались критические моменты и проверки, важные с точки зрения обеспечения целостности данных. Также был произведен анализ типов отчетности по каждому из этапов бизнес-планов.

Данные для технической реализации проекта данные имеют следующую структуру, проиллюстрированную Схемой 2 (основные связи).

Основной является таблица с данными по организациям («Заказчики»), к ней отношениями один ко многим связанны таблицы с информацией по основным («ОсновныеСчета») и дополнительным («ДругиеСчета») счетам (у одной организации может быть много счетов как по основному направлению деятельности предприятия, так и по дополнительным направлениям), к таблицам по счетам отношением один ко многим связанны таблицы с информацией по заказам, входящим в данный счет (в один счет может входить несколько заказов). С другой стороны, к таблицам с данными по организациям отношением один-ко-многим связана таблица с данными по авансовому отчету.

Особенностью проектируемой системы является возможность учета денежных средств поступивших по авансовым платежам, что составляет основную долю прихода денежных средств. Структура данных по авансовым платежам построена с учетом того, что выборка по этим данным должна быть представлена в наиболее полном виде, и как можно в более короткое время. Более того, данная структура одинаково хорошо работает с обыкновенной схемой учета денежных средств, то есть списание денежных средств на реализацию без учета аванса.

Данная схема реализована с помощью двух таблиц, связанных отношением один-ко-многим. В главной таблице находятся данные с информацией по счету, такие как код номера счета, тип системы по позиции счета, количество месяцев сопровождения системы по позиции счета, информация о типе платежа (наличный или безналичный расчет).

В подчиненной таблице расписаны суммы авансовых платежей по месяцам. Таким образом, данная структура реализует быстрые выборки по авансовым задолжностям по конкретной организации, что имеет существенное значение при оценке эффективности деятельности предприятия и прогнозирования дальнейшей работы.

Политика расположения данных имеет критическое значение для приложения применительно к скорости работы. Данные, которые меняются нечасто или не меняются вовсе, названия систем семейства Консультант +, названия месяцев года и так далее, были вынесены локально в клиентские модули, так как скорость выборки данных с локального диска компьютера в несколько раз больше скорости выборки данных по запросу из базы данных расположенной на сетевом диске.

Примечание: Для связывания таблиц в дальнейшем рекомендуется, где возможно, применять поле с уникальным значением, но не поле счетчика (так как возможна ситуация с добавлением данных в таблицу, при этом изменяется значение счетчика и теряются связанные данные в подчиненных таблицах)

После реализации основной части проекта база данных была разделена на три отдельных модуля:

• модуль для бухгалтерии (MdlByx.mdb),

• модуль для отдела сопровождения (MdlClnt.mdb),

• модуль данных (Data.mdb).

Организованная структура данных позволяет:

• организовать клиент - серверную модель данных,

• разработку и изменение модулей параллельно с работой ранее сконструированных,

• уменьшает размер резервного файла,

В процессе технической реализации данных задач появились дополнительные задачи:

1. Изменение данных по авансовому отчету (корректировка распределения сумм по месяцам для организаций).

2. Общая результирующая информация по организациям, адресные и банковские реквизиты, счета, выписанные на организации, информация по системам для данной организации.

3. Обмен сообщениями между пользователями (использование для заказа счетов актов и так далее).

3.4.1. Описание структуры данных проекта.

В процессе разработки базы данных была выработана следующая иерархическая структура данных.

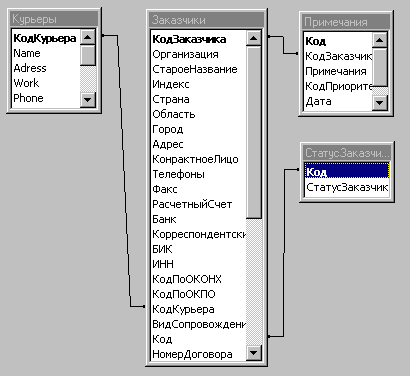

Часть 1. (листинг 2.1)

(
таблицы «Заказчики», «СтатусЗаказчика»,«Курьеры»,«Примечания»,)

1. Связь таблицы «Заказчики» с таблицей «СтатусЗаказчика». Поле: «Код» в обеих таблицах

Тип связи: один ко многим без обеспечения целостности данных.

(один со стороны таблицы «СтатусЗаказчика»)

Связывание: мастер подстановок в таблице «Заказчики»

Примечания: данная связь заменяет повторяющееся текстовые значения типа организации соответствующим кодом из таблицы «СтатусЗаказчика».

2.Связь таблицы «Заказчики» с таблицей «Курьеры».

Поле: «КодКурьера» в обеих таблицах.

Тип связи: один ко многим с обеспечением целостности данных.

(один со стороны таблицы «Курьеры»)

Связывание: мастер подстановок в таблице «Заказчики»

Примечания: предусматривает добавление в структуру данных модуля «Курьеры».

3.Связь таблицы «Заказчики» с таблицей «Примечания».

Поле: «КодЗаказчика» в обеих таблицах.

Тип связи: один ко многим без обеспечением целостности данных.

(один со стороны таблицы «Заказчики»)

(возможно связывание один к одному)

Связывание: мастер подстановок в таблице «Примечания»

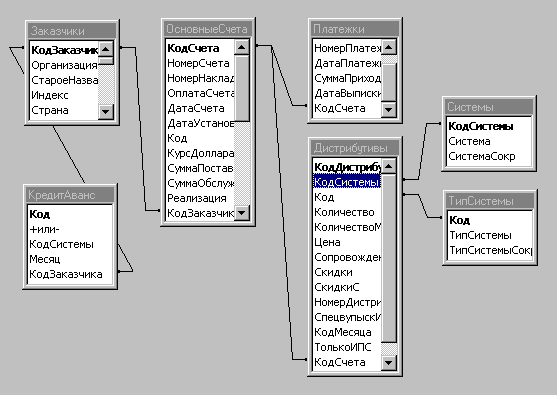

Часть 2. (листинг 2.2)

(таблицы «Заказчики», «КредитАванс», «ОсновныеСчета», «Дистрибутивы», «Системы»,

«ФормаОплаты», «ТипСистемы», «Платежки», «СчетаФактуры», «СчетаФактурыОсновные»)

1.Связь таблицы «Заказчики» с таблицей «ОсновныеСчета».

Поле: «КодЗаказчика» в обеих таблицах.

Тип связи: один ко многим с обеспечением целостности данных с каскадным удалением и каскадным обновлением данных.

(один со стороны таблицы «Заказчики»)

Связывание: мастер подстановок в таблице «ОсновныеСчета»

Примечания: у каждого заказчика может быть много счетов.

2.Связь таблицы «Заказчики» с таблицей «КредитАванс».

Поле: «КодЗаказчика» в обеих таблицах.

Тип связи: один ко многим без обеспечения целостности данных.

(один со стороны таблицы «Заказчики»)

(возможно связывание один к одному?)

Связывание: мастер подстановок в таблице «КредитАванс»

3.Связь таблицы «Заказчики» с таблицей «СчетаФактуры».

Поле: «КодЗаказчика» в обеих таблицах.

Тип связи: один ко многим без обеспечения целостности данных.

(один со стороны таблицы «Заказчики»)

Связывание: мастер подстановок в таблице «СчетаФактуры»

Примечания: у каждого заказчика может быть много счетов-фактур.

4. Связь таблицы «ОсновныеСчета» с таблицей «Дистрибутивы».

Поле: «КодСчета» в обеих таблицах.

Тип связи: один ко многим с обеспечением целостности данных с каскадным удалением и каскадным обновлением данных.

(один со стороны таблицы «ОсновныеСчета»)

Связывание: мастер подстановок в таблице «Дистрибутивы»

Примечания: в каждый счет может входить много записей по заказам.

5. Связь таблицы «ОсновныеСчета» с таблицей «Платежки».

Поле: «КодСчета» в обеих таблицах.

Тип связи: один ко многим с обеспечением целостности данных с каскадным удалением и каскадным обновлением данных.

(один со стороны таблицы «ОсновныеСчета»)

Связывание: мастер подстановок в таблице «Дистрибутивы»

Примечания: в каждому счету может относится несколько платежных поручений.

(*Если платежное поручение оплачивает несколько счетов, то при внесении данных к счетам пишется одно и тоже платежное поручение, но суммы вносятся в соответствии с суммой счета)

6. Связь таблицы «ОсновныеСчета» с таблицей «СчетаФактурыОсновные».

Поле: «КодСчета» в обеих таблицах.

Тип связи: один ко многим с обеспечением целостности данных с каскадным удалением и каскадным обновлением данных.

(один со стороны таблицы «ОсновныеСчета»)

Связывание: мастер подстановок в таблице «Дистрибутивы»

Примечания: в каждому счету может относится несколько счетов-фактур на системы.

7. Связь таблицы «Дистрибутивы» с таблицей «Системы».

Поле: «КодСистемы».

Тип связи: один ко многим без обеспечения целостности данных.

(один со стороны таблицы «Системы»)

Связывание: мастер подстановок в таблице «Дистрибутивы»

Примечания: данная связь заменяет повторяющееся текстовые значения названия систем соответствующим кодом из таблицы «Системы».

8. Связь таблицы «Дистрибутивы» с таблицей «ТипСистемы».

Поле: «Код» в обеих таблицах.

Тип связи: один ко многим без обеспечения целостности данных.

(один со стороны таблицы «ТипСистемы»)

Связывание: мастер подстановок в таблице «Дистрибутивы»

Примечания: данная связь заменяет повторяющееся текстовые значения типа систем соответствующим кодом из таблицы «ТипСистемы».

9. Связь таблицы «ОсновныеСчета» с таблицей «ФормаОплаты».

Поле: «Код» в обеих таблицах.

Тип связи: один ко многим без обеспечения целостности данных.

(один со стороны таблицы «ФормаОплаты»)

Связывание: мастер подстановок в таблице «ОсновныеСчета»

Примечания: данная связь заменяет повторяющееся текстовые значения формы оплаты счета соответствующим кодом из таблицы «ФормаОплаты».

10. Связь таблицы «Системы» с таблицей «КредитАванс».

Временная связь, возможно в дальнейшем будет удалена.

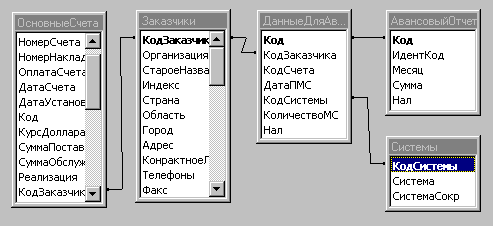

Часть 3. (листинг 2.3)

(таблицы «Заказчики», «ОсновныеСчета», "АвансПоОстаткамС1996Года», «ДанныеДляАвансОтчета», «Системы», «АвансовыйОтчет».)

1. Связь таблицы «Заказчики» с таблицей «АвансПоОстаткамС1996Года».

Поле: «КодЗаказчика» в таблице «Заказчики» с полем «Заказчик» в таблице «АвансПоОстаткамС1996Года».

Тип связи: один ко многим с обеспечением целостности данных.

(один со стороны таблицы «Заказчики»)

Связывание: в окне схемы данных.

Примечания: к каждому заказчику может относится несколько записей по месяцам по авансовому отчету.

2. Связь таблицы «Заказчики» с таблицей «ДанныеДляАвансОтчета».

Поле: «КодЗаказчика» в обеих таблицах.

Тип связи: один ко многим без обеспечения целостности данных.

(один со стороны таблицы «Заказчики»)

Связывание: мастер подстановок в таблице «ДанныеДляАвансОтчета»

Примечания: для данной организации данных к каждому заказчику может относится несколько записей по авансовому отчету.

3. Связь таблицы «Системы» с таблицей «ДанныеДляАвансОтчета».

Поле: «КодСистемы» в обеих таблицах.

Тип связи: один ко многим без обеспечения целостности данных.

(один со стороны таблицы «Заказчики»)

Связывание: мастер подстановок в таблице «ДанныеДляАвансОтчета»

Примечания: данная связь заменяет повторяющееся текстовые значения названия системы соответствующим кодом из таблицы «Системы».

4. Связь таблицы «ОсновныеСчета» с таблицей «ДанныеДляАвансОтчета».

Поле: «КодСчета» в обеих таблицах.

Тип связи: один ко многим без обеспечения целостности данных.

(один со стороны таблицы «ОсновныеСчета»)

Связывание: мастер подстановок в таблице «ДанныеДляАвансОтчета»

Примечания: к каждому счета может относится несколько записей по авансовому отчету.

5. Связь таблицы «ДанныеДляАвансОтчета» с таблицей «АвансовыйОтчет».

Поле: «Код» в таблице «ДанныеДляАвансОтчета» с полем «ИдентКод» в таблице «АвансовыйОтчет».

Тип связи: один ко многим с обеспечения целостности данных с каскадным удалением и каскадным обновлением данных.

(один со стороны таблицы «ДанныеДляАвансОтчета»)

Связывание: в окне схемы данных.

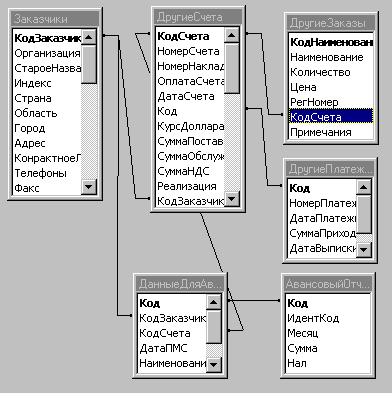

Часть 4. (листинг 2.4)

(таблицы «Заказчики», «ДругиеСчета», «ДругиеПлатежки», «ДругиеЗаказы», «ДанныеДляАвансОтчетаДр», «АвансовыйОтчетДр».)

1. Связь таблицы «Заказчики» с таблицей «ДругиеСчета».

Поле: «КодЗаказчика» в обеих таблицах.

Тип связи: один ко многим с обеспечения целостности данных с каскадным удалением и каскадным обновлением данных.

(один со стороны таблицы «Заказчики»)

Связывание: в окне схемы данных.

Примечания: к каждому заказчику может относится несколько счетов по дополнительным заказам.

2. Связь таблицы «Заказчики» с таблицей «ДанныеДляАвансОтчетаДр».
