Используйте эту закладку, чтобы назначить неисправность на терминал компонента.
Leakage - помещает значение сопротивления, определенное в смежных полях, параллельно с выбранными терминалами. Это заставляет ток течь мимо терминалов вместо того, чтобы пройти их.
Short - помещает очень низкое сопротивление между двумя терминалами, так что компонент не имеет никакого измеримого эффекта на схеме.
Open - помещает очень высокое сопротивление на терминале, как будто проводное соединение на терминал было разбито.
2.4.4.6 Закладка Node (Свойства компонента)
Закладка используется для изменения свойств узла.
Node ID - назначенное системой имя узла.
Use as Testpoint - определяет, должен ли узел рассматриваться как тестовая точка.
Set Node Color - отменяет набор цветов для отдельных проводов.
2.4.4.6 Закладка Display (Свойства компонента)
Закладка используется для отображения/скрытия тех или иных элементов Electronics Workbench.
Когда выбрано Use Schematic Options используются настройки параметров дисплея из закладки Show/Hide диалогового окна Circuit/Schematic Options.
Show labels, Show models, Show reference ID - когда не выбрано Use Schematic Options, используются параметры дисплея как они были определены.
2.4.4.7 Закладка Setup (Свойства компонента)
Закладка используется для настройки параметров элементов, таких как рабочая температура.
Use global temperature - если выбрано, используется набор температур установленный в Analysis/Analysis Options. Если не выбрано, используются те температуры, которые были определены.
Set initial conditions - устанавливает начальные значения для компонента.
Некоторые компоненты отображают дополнительные параметры на этой закладке, для использования вместе с параметрами, описанными в техническом справочнике Electronics Workbench.
2.4.5 Circuit/Create Subcircuit
Команду также можно вызвать одновременным нажатием клавиш CTRL+B.
Команда объединяет выбранные элементы схемы в подсхему, в действительности создавая интегральную схему.
Подсхема может содержать так много компонентов, как требуется. Любая подача проводов к другим компонентам или соединителям в схеме станет терминалами на пиктограмме подсхемы.
Чтобы создать подсхему:
а) Выберите элементы, которые нужно использовать для подсхемы.
б) Выберите Circuit/Create Subcircuit, и завершите диалог, который появляется:
Copy from Circuit - помещает копию выбранных компонентов в подсхеме. Первоначальные компоненты остаются, поскольку они находятся в окне схемы.
Move from Circuit - удаляет выбранные компоненты из схемы, так что они появляются только в подсхеме.
Replace in Circuit, помещает выбранные компоненты в подсхему и заменяет выбранные компоненты в схеме прямоугольником, помеченным именем подсхемы.
Выбранные компоненты появляются в новом окне, окне подсхемы. Имя новой подсхемы добавляется к списку доступных подсхем, который отображается, когда пиктограмма подсхемы перемещаться из инструментальной панели Favorites. Подсхема доступна только для текущей схемы.
2.4.6 Circuit/Zoom
Команда отображает подменю выбора для увеличения или уменьшения размера дисплея окна схемы.
2.4.7 Circuit/Schematic Options
Команда предназначена для управления всем дисплеем схемы. Изменения относятся только к текущей схеме.
В окне команды выводится следующий набор закладок:
-Grid,
-Show/Hide,
-Display,
-Value.
2.4.7.1 Закладка Grid
Закладка управляет дисплеем и использованием сетки, лежащей в основе окна схемы. Использование сетки упрощает выравнивание элементов в схеме. Вы можете использовать сетку без ее отображения. Отображение сетки осуществляется на заднем плане окна схемы. Сетку удобно использовать при расстановке объектов.
2.4.7.2 Закладка Show/Hide
Закладка управляет дисплеем информации в окне схемы. Ее параметры полезно использовать когда нужно скрыть обьект.
2.4.7.3 Закладка Display
Закладка управляет шрифтом, используемым для меток и ссылок на идентификаторы.
2.4.7.4 Закладка Value
Закладка управляет шрифтом, используемым для значений и моделей.
2.5 Меню Analysis
Меню Analysis позволяет выполнить различные анализы. Внешний вид меню приведен на рисунке 2.5. Перед выполнением каждого из них пользователю будет предложено заполнить параметров анализа. Анализ будет выполнен только в том случае когда это возможно для данной схемы.

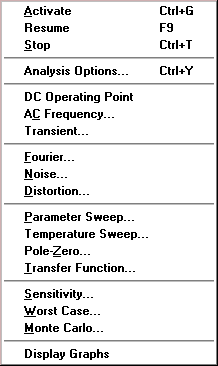

Рисунок 5 – Внешний вид меню Analysis
2.5.1 Analysis/Activate
Команду также можно вызвать одновременным нажатием клавиш CTRL+G.
Команда активизирует схему (включает переключатель питания). Активизация схемы начинает последовательность математических операций, чтобы вычислить значения для тестовых точек в схеме.
Переключатель питания остается включенным, пока Вы не останавливаете или не приостанавливаете моделирование.
2.5.2 Analysis/Pause and Analysis/Resume
Команду также можно вызвать нажатием клавиши F9.
Команда временно прерывает или продолжает моделирование (управляется кнопкой Pause/Resume). Приостановка полезна, если вы хотите рассмотреть форму волны (форму кривой, форму сигнала) или сделать изменения в инструментальных настройках. (Имитация простых схем может оказаться слишком быстрой для приостановки.)
2.5.3 Analysis/Stop
Команду также можно вызвать одновременным нажатием клавиш CTRL+T.
Команда вручную останавливает моделирование. Имеет тот же самый эффект как щелчок переключателя питания.
Обратите внимание, что выключение энергии стирает данные и инструментальные следы и сбрасывает все значения к начальным.
2.5.4 Analysis/Analysis Options
Команду также можно вызвать одновременным нажатием клавиш CTRL+Y.
Electronics Workbench позволяет Вам управлять многими аспектами моделирования, типа сброса терпимости ошибки, выбор методов моделирования и просмотра результатов. Эффективность моделирования также зависит от параметров, которые Вы выбираете. Большинство параметров имеет значения по умолчанию.
Чтобы рассмотреть или изменить любые из параметров, выберите Analysis/Analysis Options.
2.5.5 Analysis/DC Operating Point
Команда выполняет анализ DC Operating Point.
2.5.6 Analysis/AC Frequency
Команда выполняет анализ AC Frequency.
2.5.7 Analysis/Transient
Команда выполняет анализ Transient.
2.5.8 Analysis/Fourier
Команда выполняет анализ Fourier.
2.5.9 Analysis/Noise
Команда выполняет анализ Noise.
2.5.10 Analysis//Distortion
Команда выполняет анализ Distortion.
2.5.11 Analysis/Parameter Sweep
Команда выполняет анализ Parameter Sweep.
2.5.12 Analysis/Temperature Sweep
Команда выполняет анализ Temperature Sweep.
2.5.13 Analysis/Pole-Zero
Команда выполняет анализ Pole-Zero.
2.5.14 Analysis/Transfer Function
Команда выполняет анализ Transfer Function.
2.5.15 Analysis/Sensitivity
Команда выполняет анализ Sensitivity.
2.5.16 Analysis/Worst Case
Команда выполняет анализ Worst Case.
2.5.17 Analysis/Monte Carlo
Команда выполняет анализ Monte Carlo.
2.5.18 Analysis/Display Graph
Команда выводит графические результаты анализа.
2.6 Window Menu
М
еню Window позволяет осуществить операции работы с окнами.
Рисунок 6 – Внешний вид меню Window
2.6.1 Window/Arrange
Команду также можно вызвать одновременным нажатием клавиш CTRL+W.
Команда аккуратно расставляет открытые окна.
2.6.2 Window/Circuit
Команда переносит окно схемы на передний план.
2.6.3 Window/Description
Команду также можно вызвать одновременным нажатием клавиш CTRL+D.
Команда открывает окно описания. (Если окно описания уже открыто, переносит его на передний план.) Вы можете напечатать комментарии или указания в окне описания, а также вставить текст из другой прикладной программы или описания схемы.
2.7 Меню Help
М
еню Help предоставляет вызов файла-справки. Вызов справки также можно осуществить нажатием клавиши F1.
Рисунок 7 – Внешний вид меню Help
2.8 Порядок проведения работы для разработки принципиальной электрической схемы
2.8.1 Запустите Electronics Workbench.
2.8.2 Подготовьте новый файл для работы. Для этого необходимо выполнить следующие операции из меню: File/New и File/Save as. При выполнении операции Save as будет необходимо указать имя файла и каталог, в котором будет храниться схема. Рекомендуется называть схему по фамилии исполнителя.
2.8.3 Перенесите необходимые элементы из заданной преподавателем схемы на рабочую область Electronics Workbench. Для этого необходимо выбрать раздел на панели инструментов (Sources, Basic, Diodes, Transistors, Analog Ics, Mixed Ics, Digital Ics, Logic Gates, Digital, Indicators, Controls, Miscellaneous, Instruments), в котором находится нужный вам элемент, затем перенести его на рабочую область.
2.8.4 Соедините контакты элементов и расположите элементы в рабочей области для получения необходимой вам схемы. Для соединения двух контактов необходимо щелкнуть по одному из контактов основной кнопкой мыши и , не отпуская клавишу, довести курсор до второго контакта. В случае необходимости можно добавить дополнительные узлы (разветвления). Нажатием на элементе правой кнопкой мыши можно получить быстрый доступ к простейшим операциям над положением элемента, таким как вращение (rotate), разворот (flip), копирование/вырезание (copy/cut), вставка (paste).
2.8.5 Проставьте необходимые номиналы и свойства каждому элементу. Для этого нужно дважды щелкнуть мышью на элементе.
2.8.6 Когда схема собрана и готова к запуску, нажмите кнопку включения питания на панели инструментов. В случае серьезной ошибки в схеме (замыкание элемента питания накоротко, отсутствие нулевого потенциала в схеме) будет выдано предупреждение.
2.8.7 Произведите анализ схемы, используя инструменты индикации. Вывод терминала осуществляется двойным нажатием клавиши мыши на элементе. В случае надобности можно пользоваться кнопкой Pause.
2.8.8 При необходимости произведите доступные анализы в разделе меню Analysis.
