Провода - линии данных между источником и приемником. Вы не можете присоединить пиктограмму выхода к другой пиктограмме выхода, или пиктограмму входа к пиктограмме входа. Вы имеете возможность присоединять один источник к нескольким приемникам. Каждый провод имеет различный вид или цвет, в зависимости от типа данных, которые передаются по этому проводу. Предыдущий пример показывает вид провода для числового скалярного значения - тонкая, сплошная линия.

Принцип, который управляет выполнением программы LabVIEW, назван Принципом Передачи Данных :

• Узел выполняется только тогда, когда все на все его входы поступили данные;

• Узел выдаёт данные на все выходы, только тогда, когда заканчивает выполняться заложенный в нем алгоритм;

• Данные передаются от источника к приёмнику без задержки.

Этот принцип заметно отличается от методов выполнения стандартных программ, в которых команды выполняются в той последовательности, в который они написаны.

3.4.Пиктограммы и Разъёмы входа/выхода

Когда пиктограмма VI “A” помещена в диаграмму VI “B”, то VI “A” становится субVI, (в LabVIEW аналог подпрограммы). Элементы управления и индикаторы субVI получают и возвращают данные из/в VIs, которые произвели их вызов .

Разъём входа/выхода - набор пиктограмм, через который происходит присоединение VI к элементам управления или индикаторам. Пиктограмма - это иллюстрированное представление алгоритма VI, или текстовое описание этого VI.

Рисунок 4.Пример пиктограммы VI.

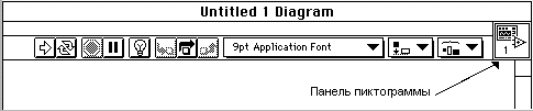

Каждый VI имеет заданную по умолчанию пиктограмму, которая отображается в области “Окна Пиктограммы” в верхнем правом углу “Окна блок-схемы” и “Окна передней панели”. Такая пиктограмма приведена на рис.4.:

Каждый VI также имеет разъем входа/выхода, который можно найти выбрав, “Show Connector” в области окна пиктограммы на передней панели. Когда Вы определяете разъём входа/выхода впервые, LabVIEW предлагает Вам образец такого разъёма. Вы можете выбрать необходимое вам число входов и выходов в разъёме .

4.Заключение

В заключении стоит упомянуть о том, что ВИС являются подклассом так называемых Интеллектуальных Измерительных Систем(ИИС). Ниже приведена таблица с перечислением характерных для ИИС и ВИС признаков и возможностей:
