Этот тест проверяет работу передатчика и приемника модема. Направление движения потока данных при тестировании приведено на рисунке 13.

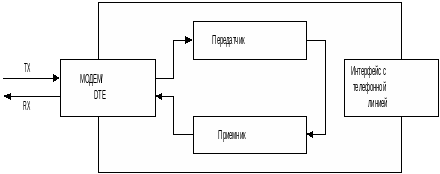

Рисунок 13 – Направление движения потока данных при тестировании аналоговой петлей

Существует два варианта тестирования при аналоговом шлейфе. Первый вариант (обычно вызывается командой &Т1): вводимые Вами вручную данные можете сравнить с принимаемыми на экране.

Второй вариант, по команде &Т8, представляет собой внутреннее самотестирование модема, при выполнении которого не используются ни клавиатура ни экран. В этом варианте модем изолирован от компьютера и Вы получаете более точный результат.

&T1

1. При тестировании модема HST или Dual Standard установите Ваш терминал или программное обеспечение на скорость 2400 бит/сек.

2. Модем должен находиться в режиме команд. По своему желанию Вы можете использовать Регистр S18 в качестве таймера теста, как описано выше.

3. Направьте в модем следующую команду:

AT &M0 &Т1

Модем запретит коррекцию ошибок (&МО) , войдет в режим аналогового шлейфа и пошлет сообщение о соединении (CONNECT). Индикатор состояния MR мигает.

4. Вводите контрольные символы, чтобы Вы могли их проверить, когда приемник модема вернёт их обратно на экран.

5. Окончание тестирования. Если Вы установили продолжительность тестирования в S18, модем автоматически прекращает тестирование по истечении времени, заданного в S18, выходит из режима аналогового шлейфа и возвращает ОК.

6. Если не было никаких ошибок и если Вы не посылали команду сброса ATZ, то не забудьте вновь установить модем в &М4 для возврата в режим с коррекцией ошибок.

&Т8

Этот вариант аналогового шлейфа заставляет модем послать свою внутреннюю эталонную тестирующую последовательность на свой передатчик, который, промодулировав ее, вернет через шлейф на вход приемника. После демодуляции последовательность появляется на выходе приемника,

Внутренний анализатор ошибок зафиксирует все ошибки и, по окончании теста, выдаст на экран количество ошибок или 000 (нет ошибок).

Так как Вы сами ничего не вводите во время этого теста, то модем ничего не выдает на экран, кроме информации об ошибках, поэтому в этом случае проверялся только модем. Если никаких ошибок нет, а проблемы остаются, то возможно, что эти проблемы касаются компьютерного интерфейса.

1. Если Вы тестируете модем НST или Dual Standard , установите Ваш терминал или программное обеспечение на скорость 2400 бит/сек.

2. Модем должен быть в режиме команд. Вы можете, по

своему желанию, установить регистр S18 в качестве таймера теста, как объяснялось ранее.

3. Направьте в модем следующую команду AT &MO &Т8

Модем запрещает коррекцию ошибок и входит и режим аналогового шлейфа. Индикатор состояния MR мигает.

Модем посылает свою внутреннюю эталонную тестирующую последовательность на свой передатчик, который, промодулиронав ее, перист через шлейф на вход приемника. При этом Вы не видите никаких данных па своем экране.

4. Окончание теста. Если Бы установили регистр S18, модем автоматически прекращает тестирование по истечении этого времени (timeout). Если же Вы не установили регистр S18, наберите команду АТ&Т0 для прекращения тестирования. Используйте АТН или команду сброса ATZ. Обе они прекращают тестирование, и модем разорвет шлейф .

После того, как модем кладет трубку, он возвращает трехзначный код, сопровождаемый ОК. Код 000 показывает, что никаких ошибок не найдено. Код 255 показывает что найдено 255 ошибок или больше. Сообщение об ошибке (ERROR) говорит о том, что Вы набрали неправильную (несуществующую) команду.

5. Если ошибок нет, установите модем в &М4 для возврата в рабочий режим с коррекцией ошибок, если только Вы не вводили перед этим команду ATZ.

6.2.2 Цифровой шлейф (петля)

Если Ваш модем прошел тестирование с помощью аналогового шлейфа, то этот новый тест может помочь Вам обнаружить проблемы, связанные с удаленным модемом или телефонной линией. На рисунке 14 представлено направление движения потока данных во время цифрового шлейфа.

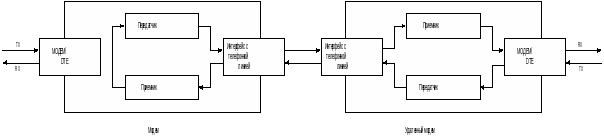

Рисунок 14 – Направление движения потока данных

при тестировании цифровой петлей

1. Установите модем в &М0 - запретите тем самым контроль ошибок. Модемы HST и Dual Standard следует установи" на скорость 2400 бит/сек или ниже, чтобы избежать использование ассиметричпой модуляции на высоких скоростях. Установите соединение с удаленным модемом.

2. Верните модем в режим команд с помощью escape кода +++. Затем введите команду АТ&Т3. Модем войдет в режим цифрового шлейфа. Индикатор состояния MR мигает.

3. Удаленный пользователь должен набрать короткое сообщение. Оно будет принято приемником Вашего модема и возвращено для проверки назад передатчиком Вашего модема на удаленные модем и экран. Вы не сможете увидеть сообщение или какие-либо другие данные.

4. Когда удаленный пользователь закончил тестирование, •введите команду АТ&Т0 для окончания теста. Чтобы вернуть модем в исходное состояние введите одну из команд АТН или ATZ. Эти обе команды заканчивают тестирование модема и он кладет трубку. Модем возвращает ОК. Если модем выдает сообщение об ошибке (ERROR), следовательно, Вы ввели неправильную или еесуществующую команду.

&T4,&T6

Опция &Т4 заставляет Ваш модем принимать запрос удаленного модема на организацию для него цифрового шлейфа для тестирования и режиме удаленного цифрового шлейфа.

Опция &Т5 отменяет разрешение на тестирование &Т4, и Ваш модем не реагирует на такой запрос. Это установка по умолчанию, поэтому Ваш модем не может быть использован другим пользователем для тестирования без Вашего разрешения.

6.2.3 Удаленный цифровой шлейф (петля)

Этот тест как и тест с использованием местного цифрового шлейфа, проверяет качество обоих модемов и телефонного канала. Направление потока данных приведено на рисунке 15.

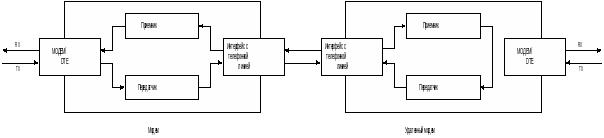

Рисунок 15 – Направление движения потока данных

при тестировании удаленной цифровой петлей

Запрос и разрешение тестирования в режиме цифрового шлейфа требуют, чтобы оба модема использовали стандартный метод передачи ITU-T V.22 bis . Тест должен быть проведен на скорости 2400 бит/сек или ниже. Если удаленный модем не имеет такой возможности или не установлен для положительного взаимодействия с Вашим модемом (установлено &Т5,а не &Т4), то Вы получите результирующий код ERROR. Как и в случае аналогового шлейфа, существуют два варианта тестирования при удаленном цифровом шлейфе. Если Вы выбираете &Т6, то сами посылаете данные с клавиатуры на модем и проверяете их, когда они возвращаются от удаленного модема через телефонную линию на Ваш модем и далее на экран. Если же Вы выбираете &Т7, то Ваш модем посылает свою внутреннюю эталонную тестирующую последовательность и возвращает количество ошибок на экран.

Заключение

Вначале было слово..., и вслед за этим возникла необходимость передачи этого слова в электронном виде по обычной телефонной сети. Дял этого и были придуманы МОДЕМЫ. Однако, с тех пор прошло немало времени, и в последнее время модем все реже используется, как простое устройство МОдуляции-ДЕМодуляции, с помощью которого студенты-програмисты еще совсем недавно обменивались байтом-другим машинного кода. Сам принцип функционирования модема остался тем же, а вот его возможности существенно изменились. И дело не только в большей скорости приема и передачи данных, а в том, что большинство современных модемов открывают перед обладателем персонального компьютера ряд новых возможностей и позволяют использовать его как нечто большее, нежели как печатную машинку с монитором или Dandy-переросток.

Кроме того, что с помощью модема можно получить массу интересной, а иногда даже полезной информации из Интернета, при наличии соответствующего программного обеспечения он также позволяет отправлять и получать факсы, работает как автоответчик или автоматический определитель номера звонящего абонента (АОН). Ну и, конечно же, с помощью модема вы можете сразиться в свои любимые игры не с компьютером, который, несмотря на "сверхмощные" процессоры, играет достаточно примитивно, а с равным противником - Homo Sapiens, сидящим на другом конце телефонного провода...

Всё вышеизложенное дает лишь поверхностное представление о великолепном и довольно сложном мире, с которым вы сталкнетесь, если приобретете модем!

Список литературы

1. Сети передачи данных. – М.: "Мир", 1999. – 213с.

2. Рязанцев О. Модемы как они есть. – Компьютер пресс, 1998, №10, С.190-194.

3. Жаров А. “Железо” IBM 99 или все о современном компьютере. – М.:”МикроАрт”, 1999. – 352с.

4. Вильховченко С.Д. Модем и их бесплатные приложения. – М.: ABF, 1997. – 560с.

5. Diamond Commumications. Сборник публикаций. – Калининград, 1999. – 56с.

6. Diamond Commumications. Сетевое и каналообразующее оборудование. – Каталог, 1999, №7 (часть 2), 79с.

7. CURIER Высокоскоростные модемы. Руководство по применению. – США, Иллинойс, 1994. – 203с.

8. ElineCom 34/56. Руководство пользователя. – 1997. – 84с.

9. RAD Data Communications. Access Solution for Corporate and Carrier Networks. – Catalog, 1999. – 197p.

10. iXBT. Периферия. [WWW-документ]. URL: http://ixbt.com/peripheral.shtml

11. iXBT. Коммуникации. [WWW-документ]. URL:http://ixbt.com/communication.shtml

12. CIT forum. Модемы. [WWW-документ]. URL:http://www.citforum.ru/hardware/modem/index.shtml

13. Информационный сервер компании Diamond [WWW-документ] URL:http://www.diamond.ru/win1251/home.htm

14. Информационный сервер журнала “Потребитель” [WWW-документ] URL:http://www.potrebitel.ru

Приложение А

Модем 3Com/USR Courier v.Everything

Факс-модем
Средняя цена по Калининграду: 190,45

Максимальная скорость: до 56 кбит/с (прием) для данных и 14,4 кбит/с для факса.

Поддерживаемые протоколы: модем - ITU V.90; x2, V.34+, V.34, V.32terbo, V.32 bis, V.32, V.23, V.22 bis, V.22, V.21, Bell 103, 212A, HST; факс - ITU V.29, V.27 ter, V.17.

Контроль над ошибками и сжатие данных: ITU V.42, V.42 bis, MNP 2-5, HST.

Наиболее современная на сегодняшний день модель, выпускаемая как во внешнем, так и внутреннем исполнении. Благодаря высоким скоростям, достигаемым с помощью одного из скоростных протоколов - V.90 или x2, а также отлично реализованному аппаратному механизму контроля соединения с возможностью изменения скорости, данный модем позволяет обеспечивать очень хорошую производительность работы даже на плохих линиях. Необходимо отметить наличие модема ряда дополнительных функций. Разработчиками предусмотрена возможность дистанционного управления функциями модема, автодозвон, а также встроенные средства безопасности, которых лишен более дешевый Sportster. Кроме того, он имеет дополнительные протоколы, разработанные для повышения производительности на линиях плохого качества - ASL (Adaptive Speed Leveling) и HLT (High Speed Transfer protocol), a HST (?) . Для более удобного и оперативного изменения режимов эксплуатации модем оснащен десятью внешними DIP-переключателями. Возможна работа на выделенной линии. Все это, а также тот факт, что большинство провайдеров Интернет используют в своей работе именно модемы серии Courier, позволяют рекомендовать его к приобретению. Несмотря на значительную разницу в цене с изделиями конкурирующих фирм, данный модем вполне оправдывает вложенные в него средства.

РЕЗЮМЕ: дорогая профессиональная модель, позволяющая при правильной настройке добиться быстрой и надежной связи на самых плохих линиях.

Приложение Б

IDC-5614

Факс-модем

Средняя цена по Калининграду: 126 у.е.

Максимальная скорость: до 56 кбит/с (прием) для данных и 14,4 кбит/с для факса.

Поддерживаемые протоколы: модем - V.90 и k56flex, V.34bis, V.32bis, V.32, V.22bis, V.22, V.21, V.23, Bell 212A, Bell 103; факс - V.17, V.29, V.27ter

Контроль над ошибками и сжатие данных: MNP 2-5, MNP-10, ITU-T V.42, V.42bis

Интерфейс: последовательный порт

Очень хороший новый модем от компании IDC с поддержкой протоколов V.90 и K56flex. Дать такую характеристику позволяет реализация всех современных функций. Отличное качество при работе с хорошими линиями и АТС, и вполне достойное при плохих линиях, шаговых АТС и использовании мини-АТС. Благодаря динамическому мониторингу линии и нестандартной схеме анализа отношения сигнал/шум модем устойчиво держит связь и позволяет избегать частых разрывов соединения.

Несмотря на использование несколько более дешевого чипсета компании Rockwell (в предыдущих моделях использовался чипсет компании AT&T) модем показывает весьма неплохие результаты. Учитывая адаптацию под наши телефонные линии, он не имеет проблем с пониманием сигнала "занято" и позволяет работать практически без потерь качества при подключении через мини-АТС. Все это, а также наличие у данного модема большого количества дополнительных функций, таких как АОН, запись и воспроизведение голоса, возможность одновременной передачи голоса и данных, режим спикерфона позволяют рекомендовать его к приобретению.

Приложение В

Характеристики
