Реферат

Тема: Конфигурирование интерфейсов
Ethernet на маршрутизаторе

Оглавление

1. Введение: Описание маршрутизаторов Cisco2511 и Cisco1600

2. Начало работы с маршрутизатором Cisco

Общие сведения о командном языке

Редактирование командной строки

3. Подключение к маршрутизатору и начало работы

4. Настройка порта Ethernet на Cisco и установка IP адреса:

IP адресация

5. Защита доступа к роутеру

6. Заключние: Перспективы развития технологии Ethernet

Новая жизнь Ethernet

10 Gigabit Ethernet в России

7. Источники

1. Введение:
Описание маршрутизаторов Cisco2511 и Cisco1600

Маршрутизатор Cisco 1601

Маршрутизаторы серии Cisco 1601 служат для подключения небольших офисов, в которых развернута локальная сеть Ethernet, к Internet и к внутренней сети компании, или к корпоративной локальной сети через несколько подключений глобальных сетей, таких как ISDN, асинхронные последовательные и синхронные последовательные.

Cisco 1601 имеет один Ethernet-порт, один встроенный WAN-порт и один слот для необязательного второго WAN-порта.
Слот для интерфейсного модуля позволяет потребителю изменить тип или добавить ещё один порт на машрутизаторе, в случае изменения потребностей или цен на услуги компаний-провайдеров линий связи. Поэтому серия маршрутизаторов Cisco 1600 предлагает более широкую гибкость по сравнению с другими продуктами этого же класса. Последовательный порт на модели 1601 и интерфейсной карте может работать в следующих режимах:

• Асинхронный со скоростями до 115.2 Кб/с по коммутируемой телефонной линии (протоколы PPP, SLIP)

• Синхронный со скоростями до 2.048 Мб/с по выделенной линии (протоколы Frame Relay, SMDS, X.25, HDLC, LAPB, PPP)

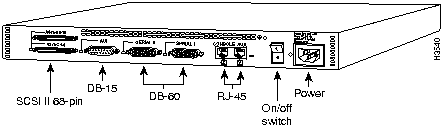

Cisco 1601: вид сзади

Маршрутизаторы Cisco 2500

Маршрутизаторы серии Cisco 2509 предназначенны как для использования в небольшом офисе, так и в сетях с удаленными узлами.
Модель оснащена двумя из следующих интерфейсов:

• 1 Ethernet

• 2 Синхронный последовательный

• 8 Асинхронный последовательный

Маршрутизаторы серии Cisco 2500 оснащены Flash-памятью технологии EPROM, которая применяется для хранения программных образов и обеспечивает их легкую модернизацию.

Эти системы могут работать с разнообразными программными комплектами (feature set) операционной системы Cisco IOS, поэтому заказчик может выбрать комплект программ, соответствующий конкретным протоколам, применяемым в его сети. Программные комплекты имеют очень широкий спектр - от простых IP и мостовых соединений до полного набора функциональных возможностей ПО фирмы Cisco, включая APPN и RMON.
Все модели, за исключением комбинированных с концентратором, имеют AUI разъём Ethernet-портов. Синхронные порты имеют универсальный DB-60 разъем, а тип порта определяется подключаемым кабелем (V.35, RS-232, и т.д.). Асинхронные порты на серверах доступа собраны по 8 портов в 68 контактные разъёмы. На корпусе также имеется терминальный порт с разъёмом RJ-45, а также порт AUX, который можно использовать либо для удалённого управления маршрутизатором, либо как асинхронный порт для резервной линии связи.

Cisco 2511: вид сзади

2. Начало работы с маршрутизатором Cisco

Подключаем терминал (или PC с TELEMATE) к консольному порту (или вспомогательный порт ранее сконфигурированной Cisco, и заходим обратным телнетом), все нужные нам кабели (синхронный, Ethernet, модемы), включаем питание и начинаем конфигурирование.

При первом включении IOS пытается скачать конфигурацию из глобальной сети - можно подождать несколько минут, чтобы дать ей понять, что на том конце ничего нет, или временно отсоединить синхронный кабель. Потерпев неудачу, IOS предлагает выполнить команду setup - соглашайтесь. В этом случае IOS задает вам несколько вопросов и самостоятельно конфигурируется. После этого можно зайти и исправить конфигурацию, как вы пожелаете. Команду setup можно запустить в любой момент с командной строки в привилегированном режиме:

Router#setup

Конфигурирование осуществляется следующими способами:

1. Командный интерфейс:
telnet Router - имя Cisco
имя-Cisco>
с терминала: conf term
NVRAM: conf memory
из сети: conf network

2. Через WWW (начиная с версии 11.0(6), 11.1(5), не все возможности, в версии 12.0 - все возможности): ip http server

3. ClickStart (конфигурирование Cisco 1003, 1004 и 1005).

Общие сведения о командном языке:

1. help - в любой момент можно ввести "?" - киска в ответ выдаст список команд или операндов.
2. Любое ключевое слово или имя можно сокращать до минимально возможного.
3. Если терминал нормально настроен, то можно редактировать командную строку как в emacs или bash ( как в UNIX ).
4. Почти каждую команду можно предварять словом no, если Вы собираетесь отказаться от команды.

Уровни привилегий: предусмотрено 16 уровней привилегий - от 0 до 15. Если не производить дополнительной настройки, то уровень 0 - это уровень пользователя: доступны только "безопасные" команды. Уровень 15 - это уровень супервизора: доступны все команды. Переходим с уровня на уровень по команде:
enable [номер уровня]

Любую команду можно перевести на уровень, отличный от стандартного; любому пользователю можно назначить определенный уровень, устанавливаемый при входе этого пользователя; таким образом права пользователей можно тонко настраивать (только help-ом при этом тяжело пользоваться).

Режимы командного языка:

1. Режим пользователя

2. Привилегированный режим:

1. верхний уровень
2. режим глобальной конфигурации:

1. собственно верхний уровень конфигурирования
2. конфигурирование интерфейса

1. конфигурирование интерфейса
2. конфигурирование подинтерфейсa (serial в режиме Frame Relay)

3. конфигурирование контроллера (T1)
4. конфигурирование хаба (cisco 2500 - ethernet)
5. конфигурирование списка карт (ATM и FrameRelay)
6. конфигурирование класса карт (Quality of Service over Switched Virtual Circuit - ATM, FrameRelay или dialer)
7. конфигурирование линий
8. конфигурирование маршрутизатора (bgp, egp, igrp, eigrp, is-is, iso-igrp, mobile, OSPF, RIP, static)
9. конфигурирование IPX-маршрутизатора
10. конфигурирование карт маршрутизатора
11. конфигурирование ключевых цепочек с его подрежимами (RIP authentication)
12. конфигурирование генератора отчетов о времени ответа
13. конфигурирование БД LANE (ATM)
14. режим команд APPN с его подрежимами (advance peer-to-peer Networking - второе поколение SNA)
15. режим команд присоединения канала IBM с его подрежимами (Cisco 7000 с CIP)
16. режим команд сервера TN3270
17. конфигурирование списков доступа (для именованых IP ACL) 18.режим шестнадцатеричного ввода (задание публичного ключа для шифровки)
19. конфигурирование карт шифровки

3. ROM монитор (нажать break в первые 60 секунд загрузки, тоже есть help).

Редактирование командной строки

• Задать размер истории команд: terminal history size размер.

• Предыдущая/следующая команда: Ctrl-P/Ctrl-N или стрелка вверх/вниз.

• Включить/выключить редактирование: [no] terminal editing.

• Символ вперед/назад: Ctrl-F/Ctrl-B или стрелка вперед/назад.

• В начало/конец строки: Ctrl-A/Ctrl-E

• На слово вперед/назад: Esc F/Esc B

• Развертывание команды: Tab или Ctrl-I

• Вспомнить из буфера/вспомнить следующий: Ctrl-Y/Esc Y

• Удалить символ слева от курсора/под курсором: Delete/Ctrl-D

• Удалить все символы до начала строки/конца строки: Ctrl-U/Ctrl-K

• Удалить слово слева от курсора/справа от курсора: Ctrl-W/Esc D

• Перерисовать строку: Ctrl-L/Ctrl-R

• Поменять символы местами: Ctrl-T

• Экранирование символа: Ctrl-V или Esc Q

• Комментарии начинаются с восклицательного знака, но в NVRAM не сохраняются.

3. Подключение к маршрутизатору и начало работы

1. Подключаем консольным кабелем от соответствующего маршрутизатора к порту COM компьютера.

2. Запускаем и настраиваем Term95 или Telix под соотвествующий порт и скорость (обычно 9600 kb/s). Установите терминал в режим 8N1. Включите маршрутизатор.

3. Включаем свой маршрутизатор

4. Если в нем уже была какая-то настройка, то стираем ее:
   Router>enable
   Router#erase startup configuration
   Router#reload

5. Отказываемся от автоматической настройки:
   Would you like to enter the initial dialog? [yes]:no

6. Через некоторое время появится сообщение:
   Router>
   Войти в режим администратора:
   Router>enable
   Подсказка > должна смениться на #

7. Начать конфигурирование с терминала:
   Router#configure terminal

8. Задать имя хоста:
   Router(config)#hostname Router (любое имя какое вам нравится)

9. Задать защищенный пароль администратора:
   Router (config)#enable secret cisco (любое пароль какой вам нравится)

10. Введите команды:
    Router(config)#ip subnet-zero
    Router(config)#ip classless

11. Отключаем DNS, если его нет:
    Router(config)#no ip domain-lookup

12. Выйдите из режима конфигурации:
    Router(config)#exit
    Router#

13. Сохраните конфигурацию:
    Router(config)#exit
    Router#write

14. Выйдите из режима расширенных команд:
    Router#exit
    Router>

15. Настройка терминальных линий (vty) для доступа к Cisco через локальную сеть:
    Router#configure terminal (или conf t)
    Router(config)#line vty 0 4
    Router(config-line)#login
    Router(config-line)#password Сisco
    Router(config-line)#session-timeout 10 output
    Router(config-line)#exit или Сtrl^Z
    Router#write terminal (wr - сокращенно)

4. Настройка порта Ethernet на Cisco и установка IP адреса:

Просматриваем список интерфейсов на нашем роутере :

Router#show ip interface brief

Interface IP-Address OK? Method Status Protocol

FastEthernet0/0 unassigned YES unset administratively down down

Serial0/0 unassigned YES unset administratively down down

Serial0/1 unassigned YES unset administratively down down

1. Сначала нужно войти в режим конфигурирования с терминала:
   Router#configure terminal

2. Выберем нужный интерфейс:
   Router(config)#interface Ethernet0 или сокрашенно int E0

3. Теперь нужно задать IP адрес:
   Router(config-if)#ip address 172.16.150.1 255.255.255.0

4. Выполним включение апаратуры:
   Router(config-if)#no shutdown



Также доступны следующие команды:

(Interface configuration commands)

access-expression Build a bridge boolean access expression

arp Set arp type (arpa, probe, snap) or timeout

backup Modify backup parameters

bandwidth Set bandwidth informational parameter

bridge-group Transparent bridging interface parameters

carrier-delay Specify delay for interface transitions

cdp CDP interface subcommands

cmns OSI CMNS

custom-queue-list Assign a custom queue list to an interface

default Set a command to its defaults

delay Specify interface throughput delay

description Interface specific description

duplex Configure duplex operation.

exit Exit from interface configuration mode

fair-queue Enable Fair Queuing on an Interface

full-duplex Configure full-duplex operational mode

half-duplex Configure half-duplex and related commands

help Description of the interactive help system

hold-queue Set hold queue depth

ip Interface Internet Protocol config commands

keepalive Enable keepalive

llc2 LLC2 Interface Subcommands

load-interval Specify interval for load calculation for an
