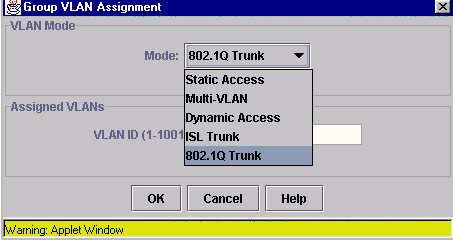

Для модификации параметров свитча нажмите кнопку Modify - и вам предстанет следующее окно:
Здесь вы можете поменять тип порта, как это показано на рисунке и для статических или мульти портов указать членство в VLAN (как это было написано выше). После изменений нажмите кнопку OK или Cancel. Страница 2 в основной настройке членства VLAN показывает нам существующие на данном свитче VLAN и при нажатии кнопки Highlight Port Members на странице свитча отображаются члены выбранного VLAN, причем отображаются соответствующими цветами (легенда внизу страницы):
На 3-й странице вы можете увидеть конфигурацию trunk портов: в первой колонке - имя trunk порта, режим его протокола: ISL или IEEE802.1q, список допустимых VLAN и список ???? VLAN. Для изменения списка допустимых и ???? VLAN нажмите кнопку modify для данного trunk порта.
2.5 Spanning Tree Protcol

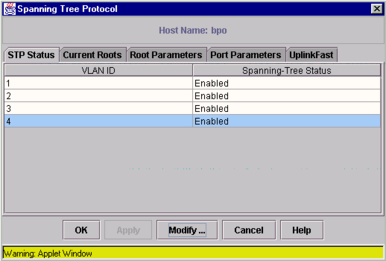

Данный протокол призван обеспечивать исключение "мертвых" пакетов из сети. То есть предотвращать появление бесконечных циклов в сети. Если в сети существуют кольца, то лучше включить STP так как он поможет очень существенно снизить трафик. По умолчанию STP включен везде.Страница управления STP состоит из нескольких разделов. Первый из них позволяет выключать или включать STP для конкретных VLAN. Для этого нажмите кнопку Modify и выберите из списка Enabled или Disabled. Вид страницы:

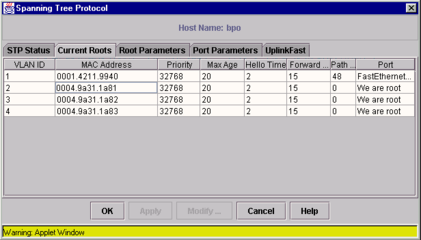

2-я страница показывает список главных свитчей STP (STP root) для отдельных VLAN. Эта страница служит для просмотра mac адресов и других параметров главных свитчей. Эти параметры будут разъяснены далее.

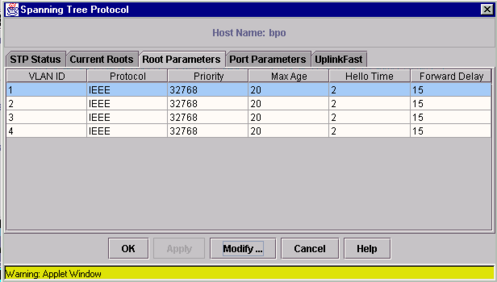

3-я страница позволяет изменить параметры STP для данного свитча. Для этого выберите vlan и нажмите кнопку modify - вам будет представлен список параметров STP для данной vlan.
| Параметр | Объяснение |
| Protocol | Тип протокола STP: IEEE или IBM. Везде по умолчанию применяется IEEE. Этот параметр менять не следует |
| Priority | Приоритет данного свитча в STP, может принимать значения от 0 до 65535. Меньшее число означает больший приоритет. Свитч с наибольшим приоритетом становится главным(root) для данного vlan. |
| Max Age | Число секунд(6-200), которое свитч ждЈт конфигурационных сообщений STP до попытки переконфигурации. Этот параметр применяется для главного свитча. Для других этот параметр наследуется от главного. |
| Hello Time | Число секунд(1-10) между передачей сообщений другим свитчам о том, что данный работает. Этот параметр применяется для главного свитча. Для других этот параметр наследуется от главного. |
| Forward Delay | Число секунд(4-200), когда порт изменяет своЈ состояние с состояния исследование(learning) в состояние передача пакетов(forwarding) при изменении конфигурации. Это как раз то время, когда у порта мигает желтый индикатор при присоединении или отсоединении сетевого кабеля. |
4-я страница позволяет изменить параметры STP для каждого конкретного порта. Для этого выберите порт и нажмите кнопку modify.
| Параметр | Объяснение |
| Port Fast | Этот параметр позволяет порту при изменении настроек сразу же преходить от состояния learning к состоянию forwarding. При этом изучение STP происходит лишь при включении свитча. Этот параметр полезен для серверов, которые работают с большим числом клиентов. |
| Path cost | Меньшее число означает большую скорость передачи. 100 - 10Мбит; 19 - 100Мбит; 4 - 1Гбит; 2 - 10Гбит |
| Priority | Число, означающее приоритет порта. Большее число - больший приоритет. |
CLI:
Изменение задержки пердачи пакетов
| Команда | Назначение | |
| Шаг 1 | configure terminal | Вход в режим конфигурации. |
| Шаг 2 | spanning-tree [vlan stp-list] forward-time seconds | Введите значение задержки передачи пакетов в секундах в диапазоне от 4-х до 200-т. |
| Шаг 3 | end | Выход из режима конфигурации. |
| Шаг 4 | show spanning-tree | Проверка изменений. |
Включение режима быстрого порта
| Команда | Назначение | |
| Шаг 1 | configure terminal | Вход в режим конфигурации. |
| Шаг 2 | interface interface | Вход в режим настройки порта. |
| Шаг 3 | spanning-tree portfast | Включение режима быстрого порта. |
| Шаг 4 | end | Выход из режима конфигурации. |
| Шаг 5 | show running-config | Проверка изменений. |
2.6 Настройки порта
По умолчанию все порты включены. Для отключения порта выполните следующие действия:
В разделе Status, снимите флажок Enable.
Этот раздел показывает состояние порта. Если даже порт Enabled, то он всЈ равно может иметь состояние LINK DOWN, если к нему не подключено никакое устройство
Нажмите Apply.
Если вы сконфигурировали SNMP сервер, то ему посылается сообщение linkdown.
Присвоение имени порту
Чтобы присвоить порту имя, выполните следующее:
В поле Name введите желаемое имя для порта.
Нажмите Apply.
Изменение установок дуплекса и скорости порта
Порты типа FastEthernet способны автоматически определять скорость и тип дуплекса подключенного устройства.
Для того, чтобы изменить настройки скорости и дуплекса, выполните следующее:
Для настройки режима дуплекса: в поле Duplex, выберите Half (полу), Full (полный), или Auto (автоопределение). Fast Ethernet порты по умолчанию устанавливаются в режим Auto.
Для настройки скорости: задайте параметры в поле Speed, допустимые значения 10 (10 МБит), 100 (100 МБит), или Auto (автоопределение). Для FastEthernet портов по умолчанию стоит режим автоопределения.
НажмитеApply.
Иногда автоопределение работает неверно, тогда надо устанавливать эти параметры вручную. Для Гигабитных портов доступен также flow control. Но для таких портов всегда работает режим полного дуплекса, а скорость невозможно изменить. Отображение статистической информации о порте
Для показа статистической информации нажмите кнопку View в выбраном порте в разделе Statistics. Откроется отдельное окно броузера, где эта статистика и будет показана в виде графика.
Указание: вы можете сбросить статистику для порта, нажав кнопку Reset, это еще и закроет окно броузера со статистикой.
Описания полей
| Поле | Описание |
| Port | Отображается слово "Fa" (Fast Ethernet), "Gi" (Gigabit Ethernet), or "AT "(for ATM) и номер порта. |
| Status | Включение и отключение порта. Вначале просто показывает текущий статус порта. |
| Duplex: | Изменение режима дуплекса порта(Full, Half или Auto ). Вначале просто показывает текущий статус дуплекса порта. |
| Speed: | Устанавливает скорость для Fast Ethernet портов: значения 10 (10 МБит), 100 (100 МБит), или Auto (автоопределение). Вначале просто показывает текущий статус скорости порта. |
| Port Name | Описание порта. |
| Port Fast | Включает или выключает режим быстрого порта. |
| 802.1p | Изменяет приоритет для пакетов, идущих с данного порта для VLAN тегов в IEEE802.1q пакетах(trunk порты). Изменять этот параметр не рекомендуется. |
2.7 Настройки flood траффика

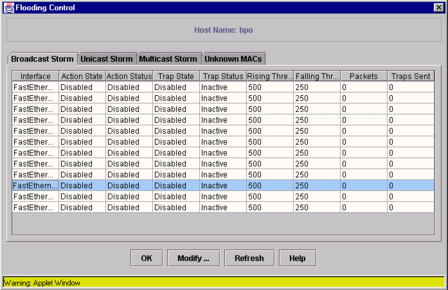

Вообще термин flood буквально переводится, как наводнение. В данном контексте, говоря flood, я буду иметь в виду очень большое количество широковещательных или иных пакетов в секунду, приходящих на данный порт. Это похоже на сетевой шторм и существенно понижает пропускную способность порта. В свитчах Catalyst предусмотренны средства для контроля таких штормов. Эти средства так и называются: "Storm control". Вызываются они выбором пункта меню Port - Flooding control. Для конкретного порта эти средства можно вызвать также пункт всплывающего меню flooding control. Внешний вид flooding control:
Он состоит из 4-х закладок. Первые три показывают состояние для портов по признаку фильтрации broadcast, multicast и unicast пакетов. Broadcast - широковещательные пакеты, передаются всем машинам в данной подсети. Multicast пакеты передаются всем машинам в данной multicast группе. Unicast пакеты - верхний уровень пакетов, передаются всем машинам в сети, в них могут быть упакованы другие типы пакетов. На странице flooding control показывается состояние фильтров для каждого порта. Выделите порт, или группу портов и нажмите modify для изменения параметров фильтров порта. Допустимые параметры:
| Параметр | Допустимые значения |
| Filter state | Состояние фильтра. Допустимые значения: |
| Trap state | Посылать ли сообщения SNMP серверу при фильтрации штормового трафика |
| Rising threshold | Пороговое значение широковещательных пакетов в секунду до начала фильтрации |
| Falling threshold | Нижний порог фильтра. При достижении этого значения фильтрация отключается |
Кроме этого в окне статуса можно увидеть количество пакетов в секунду данного типа, приходящих на порт и число посланных сообщений о начале и конце фильтрации.
Для портов можно также установить, будет ли он принимать Multicast и Unicast пакеты с неизвестными mac адресами. Если установлено значение Enable, то такой трафик разрешен, иначе он блокируется. Для каждого порта можно посмотреть это значение, а затем выделив его, нажать кнопку Modify для изменения этих параметров.
