Открыть крышку оригинала.

Поместить оригинал изображением вниз в верхнем правом углу стекла оригинала и закрыть крышку.

Примечание: Текст расположенный очень близко к краю оригинала, может не скопироваться (стирание края). Полезно перевернуть оригинал на стекле.

1. Настроить направляющую бумаги на лотке на ширину бумаги и поместить бумагу в лоток.

• Проследить, чтобы загрузка бумаги не превышала метки МАХ (40 листов) на лотке для бумаги.

• Специальная или плотная бумага должна подаваться по 1-му листу.

1. Задать требуемое количество копий.

• Нажать на клавишу СТОП/С для отмены индикации количества.

Режим задания количества

• Нажать на клавишу Количества до появления индикации нужного числа копий (1-9).

Непрерывный режим

Нажать на клавишу количества до появления на дисплее буквы С. Машина теперь может изготовить до 20 копий. Если в лотке меньше 20 листов бумаги, машина продолжает изготовление копий до опустошения лотка, после чего на дисплее количества выдается мигающее Р.

1. Регулятор автоэкспонирование настраивает копируемый фон.

2. Нажать на клавишу СТАРТ.

• Для остановки копирования нажать на кнопку СТОП.

2- стороннее копирование.

1. Поместить первый оригинал на стекло ИЗОБРАЖЕНИЕМ ВНИЗ и ВЕРХОМ оригинала СПРАВА и закрыть крышку.

2. Задать требуемое количество и нажать на СТАРТ для изготовления копий.

3. Удалить первый оригинал и поместить второй оригинал на стекло с той же ориентацией, что и первый оригинал. Закрыть крышку.

4. Извлечь копии из выходного лотка, перевернуть их и вставить каждую копию ИЗОБРАЖЕНИЕМ ВНИЗ в лоток для бумаги.

5. Задать требуемое количество и нажать на СТАРТ для копирования второго оригинала.

Застревание бумаги

Мигание на дисплее буквы “Р” количества копий, когда лоток для бумаги пустой или когда бумага застряла при подаче из лотка.

Буква “Р” выдается также, если лоток для бумаги не установлен правильно.

1. Проверить наличие бумаги в лотке.

Если лоток пустой, загрузить бумагу и нажать на СТАРТ для продолжения.

• Дисплей количества выдает остающееся число копий. Если машина находится в непрерывном режиме, выдается индикация “С”.

• При истечении более 90 секунд до нажатия на СТАРТ количество должно быть задано снова.

1. При застревании бумаги осторожно удалить её и нажать на СТАРТ.

• Может потребоваться снять лоток для удаления застрявшегося листа.

• Не использовать застрявший лист.

• Дисплей количества покажет остающееся число копий. Если машина в непрерывном режиме выдается индикация “С”.

Участок выхода

Мигание индикатора (застревание) и остановка машины означает застревание бумаги в зоне выхода или на внутреннем пути бумаги.

Соблюдать осторожность, чтобы не повредить фоторецептор или коротрон во время устранения застревания. Не касаться фьюзера.

1. Выключить машину для очистки индикатора застревания.

2. Проверить участок выхода на застрявшую бумагу и удалить её.

3. Проверить бумагу внутри участка выхода. Этот тип застревания обычно вызывается превышением вместимости выходного лотка (40 листов).

4. Удалить любые остающиеся копии из лотка.

5. Вставить очиститель коротрона/объектива в выходное отверстие для удаления бумаги внутри участка выхода.

6. Включить машину.

ВНИМАНИЕ

Не касаться блестящей поверхности фоторецептора. Царапины или мазки приводят к ухудшению качества копий и к возможному укорачиванию срока службы машины.

Не оставлять фоторецептор на свету в течение продолжительного времени (свыше 10 минут). Это приводит к его повреждению и ухудшению качества копий.

Замена картриджа тонера

Индикатор замена картриджа тонера мигает, когда картридж пустой. Машина останавливается, когда текущая работа будет закончена.

1. Сдвинуть стекло оригинала влево.

2. Нажать на кнопку для открывания передней крышки.

1. Взяться за рукоятку и за запорный рычаг и вытянуть картридж тонера наружу.

2. Извлечь новый картридж тонера из мешка.

3. Энергично встряхнуть картридж для освобождения слежавшегося тонера. Активное встряхивание картриджа позволяет получить максимальное количество копий с одного картриджа.

4. Вдвинуть новый картридж тонера плотно в машину так, чтобы он защелкнулся на месте.

5. Снять защитное уплотнение со щели над рукояткой.

6. Закрыть переднюю крышку и вернуть крышку оригинала в её исходное положение.

Отдача от картриджа тонера

Рис. 2.1.10.

Главным фактором, влияющим на отдачу от картриджа тонера, является плотность изображения на оригинале. На (Рис. 2.1 .10) показан пример того, как количество копий от картриджа уменьшается с увеличением плотности изображения.

Другие факторы, которые могут влиять на отдачу от картриджа:

• Размер копируемого оригинала;

• Темный тон;

• Оставление крышки оригинала открытой;

• Количество включений и выключений машины.

• Высокая влажность.

Для получения максимальной отдачи от картриджа тонера:

• Всегда вести копирование при закрытой крышке оригинала;

• Оставлять машину включенной в течение дня. Выключать машину в конце рабочего дня;

• Вести копирование при регуляторе экспонирования, настроенном на Авто экспонирование, если только требуется регулировка на фон вашего оригинала;

• Когда это возможно, устанавливать машину в сухом помещении.

Сервисный индикатор

Сервисный индикатор загорается после изготовления примерно 20 тысяч копий для того, чтобы указать, что пришло время заменять фоторецептор и сборник отработанного тонера. Эта замена не входит в гарантийные обязательства.

Обслуживание копировальной машины

Если копии имеют полосы или пятна, коротрон и объектив требуют очистки.

1. Выключить машину;

2. Сдвинуть стекло оригинала вправо и открыть крышку оригинала;

3. Снять очиститель коротрона/объектива в верхнем правом углу крышки оригинала.

4. Для очистки коротрона поместить относящиеся к коротрону конец очистителя, выровнять стрелки, помеченные 1;

5. Сдвинуть очиститель по кромке стекла два-три раза;

6. Для очистки объектива поместить относящийся к объективу конец очистителя, выровнять стрелки, помеченные 2;

7. Поместить очиститель коротрона/объектива на крышку оригинала.

8. Включить машину.

Характерные неисправности и методы их устранение

Табл. 2.1.3.

Состояние машины	Предлагаемое решение
Машина не работает	Включена ли машина в розетку? Включен ли выключатель питания? Установлен ли картридж тонера?
Машина включена, но копии не изготовляются	Горит ли какой-либо из индикаторов? Есть ли бумага в лотке?
Пустые копии	Помещен ли оригинал изображением вниз на стекле?
Светлые или темные копии	Настроен ли правильно регулятор экспонирования?
Копии имеют полоски или линии или копии плохого качества	Не загрязнилось ли стекло или крышка оригинала? Не требует ли очистки коротрон или объектив?
Частое застревание бумаги для копий	Не влажная ли бумага? Применяется ли спец. материал?
Изображение легко стирается с копии	Не слишком ли плотная бумага? Не влажная ли бумага?
Машина прогревается дольше, чем обычно, и издает щелкающий звук	Возможен низкий запас тонера. Встряхнуть картридж тонера. Не касаться открытого тонера на левой стороне картриджа. Проверить наличность в запасе нового картриджа.
Отдача от картриджа ниже ожидаемой, и индикатор тонера включен	Тонер мог слежаться в картридже. Встряхнуть картридж, стараясь не касаться открытого тонера на левой стороне картриджа.
Получение меньшего числа копий от картриджа тонера, чем ожидалось	Убедиться, что оригинал не имеют рисунков, участков сплошного изображения или толстых линий. Избегать применять оригиналы, требующие более высокого расхода тонера - бланки, газеты, книги и т.д. Не допускать частого включения и выключения машины. Не оставлять крышку оригинала открытой во время копирования.

Вопросы для контроля:

1. Принцип электрографического копирования. Схема процесса непосредственного элетрофотополупроводникового копирование.

2. Плоский электрографический аппарат ЭП-12 Р2 (ЭРА-12 РМ). Назначение, состав и принцип работы (по плакату).

3. Копировальная машина “CANON” FC-2. Назначение, состав и принцип работы по функциональной схеме.

4. Панель управления настольной, копировальной машины “CANON” FC-2. Назначение органов управления.

5. Порядок изготовления копий. 1-стороннее и 2 – стороннее копирование. Копирование в автоматическом и ручном экспонировании.

6. Основные неисправности настольной копировальной машины “CANON” FC-2, методы их устранения. Замена картриджа тонера.

7. Обслуживание копировальной машины.

1. Настольная электронная типография. ПЭВМ, периферийное оборудование и программное обеспечение

   1. Устройства ввода

      1. Клавиатура, мышь. Назначение, устройство и принцип работы

Введение

Из основы классической схемы вычислительной системы следует, что для ввода информации широко использовалась клавиатура. Однако и другие устройства ввода, например, сканеры, которые несколько лет назад были ещё недоступны, больше не относятся к экзотическим устройствам ввода. В отличие от видео карт и мониторов устройства ввода, как и устройства вывода, гораздо более стандартизированы.

Клавиатура

В настоящее время клавиатура является основным устройством ввода информации в РС, несмотря на сильную конкуренцию со стороны мыши. Это положение не изменится до тех пор, пока не будет создана надежная и не дорогая система распознавания человеческой речи.

Принцип действия

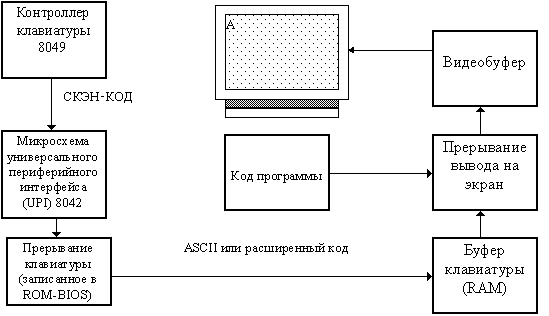

Принцип действия клавиатуры представлен на Рис. 3.1 .11. сигнал при нажатии клавиши регистрируется контроллером клавиатуры и передается в виде так называемого СКЭН-КОДА на материнскую плату.

Рис. 3.1.11. Принцип действия клавиатуры

СКЭН-КОД - это однобайтовое число, младшие 7 бит которого представляют идентификационный номер, присвоенный каждой клавише. На материнской плате РС для подключения клавиатуры используется специальный контроллер. Для РС типа АТ обычно применяется микросхема универсального периферийного интерфейса. СКЭН-КОД поступает в контролер, процессор прекращает свою работу и выполняет процедуру, анализирующую СКЭН-КОД. Данное прерывание обслуживается специальной программой, входящей в состав ROM BIOS. Затем введённый код помещается в буфер клавиатуры, представляющий собой область памяти, способную запомнить до 15 вводимых символов, пока прикладная программа не может их обработать. Буфер организован по принципу FIFO (первый пришел - первый вышел). Каждая клавиша генерирует два типа СКЭН-КОДА: код нажатия, когда клавиша нажимается, и код освобождения, когда клавиша отпускается.

Конструктивное исполнение

Для изготовления простой клавиатуры используется пластмасса и резина. При нажатии клавиши штемпель (резина) соприкасается с контактной площадкой, благодаря чему замыкается цепь, что фиксируется контроллером клавиатуры.

Более надежные и дорогие по стоимости клавиатуры используют микропереключатели, герконовые и сенсорные кнопки.

Мышь

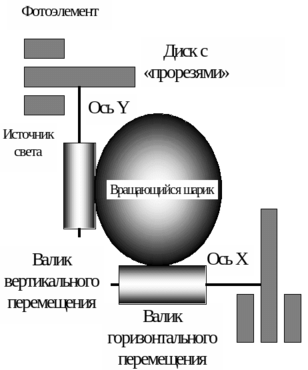

Рис. 3.1.12. Принцип действия оптико-механической мыши

Характеристики
