Нить коротрона часто обрывается из-за неграмотного вмешательства. Кроме того, находясь под высоким напряжением, она производит значительное количество озона, что существенно влияет на здоровье, поскольку воздействие озона в больших дозах на организм человека в любом случае неблагоприятно.

Эмиссия озона от игольчатых, а особенно губчатых коротронов гораздо ниже, чем от проволочных. Кроме того, они в целом более надежны, поскольку их труднее повредить механически. Тем не менее и у таких видов коротронов встречаются собственные неисправности в виде пробоя напряжения на корпус, возникающего в результате загрязнения. Могут также отойти или засориться контакты, появиться механические дефекты.

Часть тонера, оставшаяся на фоторецепторе после переноса, счищается с него специальным резиновым лезвием, ракелем, и попадает в бункер для отработанного тонера, предусмотренный конструкцией аппарата.

Чтобы исключить прилипание статически заряженного листа бумаги к барабану, используется специальная техника его отделения. Преимущественно это отделение по кривизне: конструкция рассчитывается так, чтобы дать листу отделиться под действием собственного веса и жесткости. В сочетании с такой техникой часто применяется специальный коротрон отделения, воздействующий на проходящую за барабан бумагу положительным зарядом и нейтрализующим ее статическим полем. Этот метод очень полезен в случаях, когда копии изготовляются на слишком тонкой бумаге, не обладающей достаточным весом и жесткостью, чтобы отделиться «по кривизне».

Кроме того, на некоторых моделях копиров рядом с барабаном установлены специальные отделительные лапки.

После отделения от барабана незакрепленная копия подается в термоблок, где проходит заключительная стадия процесса копирования - закрепление.

Узел закрепления

Аппараты, копирующие изображение методом электростатического переноса, используют не жидкую краску, а сухой красящий порошок, который необходимо каким-то образом фиксировать после нанесения на бумагу. Это достигается путем нагрева под определенным давлением. Часть аппарата, отвечающая за этот процесс, называется узлом закрепления, термоблоком, фьюзером (от английского слова fuse- плавка, плавить) или попросту печкой.

В узел термозакрепления входят:

• нагревательный элемент;

• резиновый прижимной вал;

• направляющие подачи, обеспечивающие правильное попадание еще не закрепленной копии в термоблок;

• отделительные лапки, предотвращающие наматывание закрепленной копии на валы термоблока;

• температурные датчики, контролирующие температуру нагревательного элемента;

• термостат (термопредохранитель), обрывающий питание нагревательного элемента в случае, если температура превысит критическое значение.

Примечание. В первых моделях электростатических копировальных аппаратов, использовавшихся в 60-х годах, не было подобных механизмов защиты, поэтому они часто возгорались.

В термоблоке может располагаться также:

• чистящий фетровый вал, собирающий на себя большую часть грязи с резинового и тефлонового валов

• щетка, снимающая статический заряд с бумаги

• датчик, призванный сообщать процессору о том, что копия проходит через термоблок.

В большинстве узлов закрепления в качестве нагревательного элемента используются лампы накаливания, обеспечивающие специальному валу, изготовленному из алюминия и покрытому тефлоном (этот вал принято называть тефлоновым).

Примечание:

Некоторые копиры систему быстрого поверхностного нагрева, в которой место нагревательной лампы и тефлонового вала занимают керамический термоэлемент и тефлоновая пленка.

При такой схеме, когда источник тепловой энергии входит в почти непосредственный контакт с копией, энергия расходуется более эффективно и практически не требуется времени на предварительный прогрев копировального аппарата для приведения его в рабочее состояние.

1. Плоскостной электрографический аппарат ЭП-12 Р2 (ЭРА-12РМ)

Назначение, состав и принцип работы

Плоскостной электрографический аппарат ЭП-12 Р2 (ЭРА-12РМ) предназначен для получения копий с оригинала масштаба 1:2 или 2:1.

Технические характеристики

1. Наибольший размер оригинала: мм 597 х 441

2. Масштаб копирования 2:1 или 1:2

3. Вид проявления сухое, каскадное

4. Скорость копирования, кол/ч 60

Состав: (плакат)

1. Оригиналодержатель;

2. Осветитель;

3. Объектив;

4. Камера;

5. Процессор с кассетой;

6. Рама.

Принцип работы:

1. Оригинал устанавливается и укрепляется в оригиналодержатель;

2. Включается освещение, открывается затвор объектива;

3. В процессор вместо кассеты вставляется матовое стекло;

4. При помощи регулировочных винтов на матовом стекле добиваются сфокусированного изображения;

5. Выключают освещение, закрывается затвор объектива;

6. При помощи зарядного устройства заряжают фотополупроводниковую пластину;

7. Заряженную пластину вставляют в процессор;

8. Снимают крышку с кассеты;

9. На фотоэкспонометре выставляют время выдержки;

10. Реле фотоэкспонометра включает осветитель и открывает затвор объектива;

11. Экспонированную кассету вынимают из процессора и помещают в устройство с красящим порошком;

12. Полученное таким образом изображение оригинала на пластине, методом непосредственного соприкосновения, переносят на бумагу;

13. Полученный отпечаток изображения закрепляют в парах ацетона или пропускают через разогретые ролики.

1. Портативная настольная копировальная машина "Canon" FC-2.

Назначение, состав и принцип работы.

Назначение

Копировальная машина “CANON” FC-2 предназначена для получения копий оригинала размером 210 Х 297 см. и меньше (Рис. 2.1 .7.).

Технические данные.

Табл. 2.1.1.

Тип	Портативная настольная машина
Система копирования	Сухой электростатический перенос
Оригиналы	Листы, переплетённые оригиналы
Размер оригинала	Максимум А4
Размер копии	6,35 х 8,89 см (визитные карточки) - А4
Скорость копирования	5 копий / мин
Непрерывное копирование	Задаваемое количество 1-9. Режим С для непрерывного копирования - до 20
Выход 1-й копии	Примерно 18 секунд
Время прогрева	Примерно 20 секунд
Масштаб копий	1:1
Система экспонирования	Щель экспонирования с подвижным стеклом оригинала
Подача бумаги	Автоматическая подача бумаги для копий
Система закрепления	Нагревательные ролики
Система проявления	Проявление по методу магнитной щетки
Источник света	Флуоресцентная лампа
Фоторецептор	Барабан ОРС
Источник питания	Переменный ток 220/240 В, 50 Гц
Расход энергии	0,93 кВт
Масса	11,6 кг
Размер машины	381 мм ширина х 415 мм глубина х 137 мм высота

Устройство

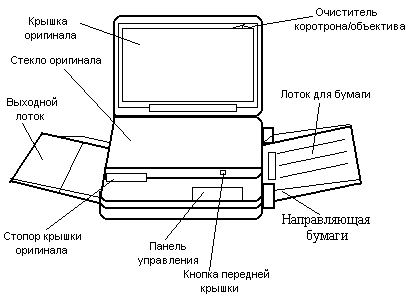

Рис. 2.1.7.

Состав:

1. Крышка оригинала;

2. Стекло оригинала;

3. Выходной лоток;

4. Лоток для бумаги;

5. Направляющие бумаги;

6. Панель управления;

7. Отклоняющее зеркало;

8. Фотобарабан;

9. Ролики очистки;

10. Резервуар с тонером;

11. Барабан девелопер;

12. Провод разряда;

13. Коронирующий провод;

14. Фиксирующий цилиндр.

Принцип работы (Рис. 2.1 .8)

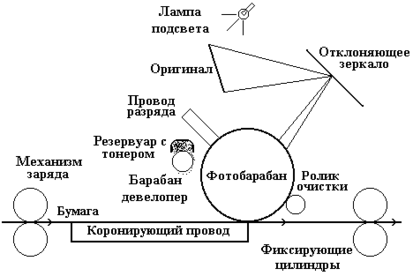

Рис. 2.1.8. Функциональная схема ксерокса

Важнейшим конструктивным элементом ксерокса является вращающийся барабан, с помощью которого производится перенос изображение на бумагу.

Барабан представляет собой металлический цилиндр, покрытый тонкой пленкой светопроводящего полупроводника (оксида цинка).

На поверхности барабана равномерно распределяется статический заряд. Для этого служит тонкая проволока, называемая коронирующим проводом.

На этот провод подается высокое напряжение, вызывающее вокруг него светящуюся ионизированную область называемой короной.

Отраженное изображение от оригинала проходит через щель, отклоняющее зеркало и попадает на вращающийся барабан. Под действием лучей света полупроводниковый слой барабана изменяет электрический заряд. Таким образом, на барабане возникает скрытая копия изображения.

На следующем рабочем шаге, на фото-барабан наносится тонер (мельчайшая красящая пыль). Под действием статического заряда эти мелкие частицы легко притягиваются к поверхности барабана в точках, подвергнувшихся экспозиции, и формируется видимое изображение.

Бумага втягивается из подающего лотка и с помощью системы валиков перемещается к барабану. Перед барабаном бумаге сообщается статический заряд. Бумага под действием заряда соприкасается с барабаном и притягивает, благодаря заряду, частицы тонера от барабана.

Для фиксации тонера, бумага пропускается между двумя нагретыми до температуры около 180 ⁰ С роликами.

После процесса печати барабан полностью разряжается и очищается от прилипших частиц.

Панель управления

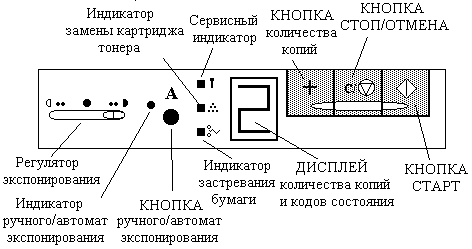

Панель управления предназначена для управления процессом копирования и изменения режимов работы копировальной машины (Рис. 2.1 .9.).

Рис. 2.1.9.

• Регулятор экспонирования: - служит для изменения времени экспонирования в ручном режиме (Индикатор ручного/автомат экспонирования не светится);

• Индикатор ручного/автомат экспонирования;

• Кнопка ручного/автомат экспонирования (индикатор светится – автоматическое экспонирование, индикатор не светится – ручное экспонирование);

• Индикатор замены картриджа (индикатор мигает – необходимо заменить картридж);

• Индикатор застревания бумаги (индикатор светится при аварийной ситуации);

• Сервисный индикатор (индикатор светится если количестве полученных копий превышает 20000 экземпляров и требует замены фоточувствительного барабана);

• Дисплей количества копий и кодов состояния – отображает необходимое количество получаемых копий 1-9, и высвечивает коды состояния при аварийных ситуациях;

Коды состояния:

E0 - за определенное время термодатчик на термоэлементе не разогрелся до нужной температуры (180⁰); причины:

• сгорел термоэлемент, вероятность 80%;

• нет контакта в разъемах на термоэлементе или термодатчике, 10%;

• неисправен термодатчик, 5%;

• другое, 5%.

Е1 - проблема с термопленкой. Менять термопленку лучше человеку с опытом.

Иногда причиной бывают неполадки с термоэлементом, термистором, платой постоянного тока.

E2 - неполадки каретки.

E6 - неисправность лампа экспозиции.

• Клавиша количества – задает количество копий 1-9;

• Клавиша стоп/отмена – установка количества заданных копий и отмена выполняемой операции;

• Клавиша старт – включает режим копирования.

Хранение бумаги.

Для надежной работы машины и хорошего качества копий фирма Рэнк Ксерокс рекомендует, чтобы бумага хранилась:

• На плоской поверхности

• В закрытом шкафу

• В помещении с малой влажностью

• При частичном использовании пачки - плотно обернутой в упаковочную бумагу

Тип бумаги, которая может использоваться.

ПРИМЕЧАНИЕ: Для наилучшего качества копий использовать только листы бумаги имеющих марку Ксерокс.

Табл. 2.1.2.

Материал для копирования	Лоток для бумаги
Размеры бумаги	6,35 х 8,89 см (визитные карточки) - А4
Плотности бумаги	Оптимальная 75 г/кв.м Диапазон 60-90 г/кв.м
Вместимость (74 г/кв.м)	40 листов
Бланки с шапками	Да
Бумага с перфорацией	Да
Листы с наклейками	Да (максимум 1 за один раз)
Прозрачные листы	Да (максимум 1 за один раз)

Порядок изготовления копий и обслуживания

После установки машины и завершения цикла её прогрева машина готова к изготовлению копий.
