П/с "Служба сертификации" передает в различные подразделения информацию по ГОСТам, ТУ, СтП, а также руководства и формы паспортов качества в п/с "Контроль качества". Из п/с "Контроль качества" приходит отчетность по качеству, а из п/с "Статистический учет качества" - результаты статистического анализа качества.
П/с "Контроль качества" получает заказы на анализы от п/с "Оперативный контроль за деятельностью предприятия" и п/с "Учет деятельности производственных цехов". Сюда поступает информация о наличии сырья, п/ф, продукции из п/с "Учет деятельности производственных цехов", ГОСТы, ТУ, СтП, руководства и формы паспортов качества из п/с "Службы сертификации", статистическая отчетность из п/с "Статистический учёт качества". П/с "Контроль качества" передает оперативную информацию о качестве, паспорта качества в п/с "Учет деятельности производственных цехов" и в п/с "Оперативный контроль за деятельностью предприятия", а отчеты - в п/с "Технологический контроль производства" и п/с "Служба сертификации". С п/с "Планирование и учет ТЭП" происходит обмен данными по смете содержания.
П/с "Статистический учет качества" получает из п/с "Контроль качества" накопленную информацию о качестве продукции, а из п/с "Службы сертификации" - нормативные документы, и передает результаты статистического анализа в различные п/с: "Контроль качества", "Служба сертификации", "Технологический контроль производства".
1.2. Функциональная схема подсистемы "Учет деятельности малых производственных цехов".
П/с "Учет деятельности производственных цехов" делится на следующие функциональные модули (рис.1.4.):
Учет движения сырья, полуфабрикатов, продукции.
Позволяет работать с оперативными данными о наличии и движении сырья, полуфабрикатов и продукции внутри производственного цикла.
Первичный материальный учет поставки сырья, производства и отгрузки продукции.
Позволяет работать с информацией о фактической поставке сырья, производстве продукции и отгрузке, и на ее основе, а также, используя информацию о движении технологических компонентов, план производства, информацию о качестве и нормативные документы, автоматически составлять оперативные и периодические отчеты по фактическому производству продукции, расходах и потерях. Эта отчетность передается в другие п/с.
По проекту реконструкции была принята автоматизированная система управления заводом, состоящая из АСУ технологическими установками, АСУ объектами общезаводского хозяйства и автоматизированной системы управления операциями приёма, хранения, отгрузки готовой продукции и сырья.

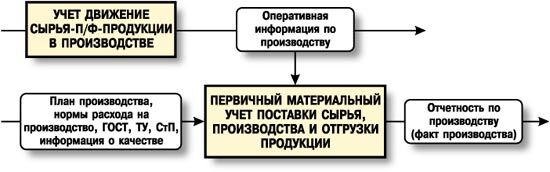

Рис.1.4.Функциональная схема п/с "Учет деятельности
производственных цехов".
Интегрированная АСУ заводом строится на базе компьютерной сети, средств микропроцессорной техники и электроники. Каждая из указанных АСУ является иерархической и состоит из следующих подсистем:
- подсистемы автоматизированного контроля и управления технологическим процессом;
- подсистемы автоматической противоаварийной защиты (ПАЗ) технологического процесса и оборудования.
Первая подсистема выполняется на микропроцессорном программно-технологическом комплексе (ПТК) с сетевой структурой.
Подсистема автоматической противоаварийной защиты (ПАЗ) выполняется на высоконадёжном микропроцессорном программно-логическом контроллере (ПЛК) с горячим резервом входов/выходов, процессора, блока памяти.
В ПТК осуществляются информационные и управляющие функции АСУ, и отображение информации о действиях ПЛК, регистрация срабатывания и контроля за работоспособным состоянием средств ПАЗ, постоянный контроль состояния воздушной среды в пределах объекта, постоянный анализ изменения параметров в сторону критических значений и прогнозирование возможной аварии, проведение операций безаварийного пуска и остановки технологического объекта.
АИС "Учет деятельности производственных цехов" представляет собой законченный комплекс программных модулей для внесения, хранения и обработки всей оперативной информации по основной производственной деятельности предприятия. Оперативность обрабатываемой информации ни чем не ограничивается, при этом, накопление ежесуточной информации позволяет осуществлять дальнейший анализ в разрезе любых временных периодов.
Вся информация о деятельности предприятия разделяется на несколько типов. Выделяются следующие данные:
• об объемах поступления сырья на установки
• об объемах переработки на установках
• об объемах сжега на установке (для некоторых установок)
• об объемах цеховой отгрузки (например, отгрузка кокса)
• о расходе топлива по установкам
• о расходе топлива на нужды ТЭЦ
• о потерях по установкам
• о выработках газа (для некоторых установок)
• об остатках продукции в цехах (например, остатки кокса)
Вся эта информация имеется в распоряжении экономистов производственных цехов, которые и будут осуществлять оперативный ввод данных. Данные по суточной деятельности должны быть введены в систему утром следующего дня. В случае какой-либо ошибки в учете, позднее могут быть внесены изменения, без ущерба для целостности данных. Вместе с тем, возможно реализовать ведения журнала изменений, в котором будут отражаться все действия персонала по внесению корректировок в оперативные данные. Наличие такого журнала позволит не только проводить анализ качества учета деятельности (выявляя множество ошибок в ведении посуточного учета), но и следить за тем, как персонал работает с АРМом.
АИС "Учет деятельности малых производственных предприятий" должна обеспечивать обработку первичной информации по деятельности основного производства, ее внедрение будет означать появление оперативных данных в Общезаводской Системе. При чем данные эти должны отражать реальную картину производства и без каких-либо задержек по времени. На основе этих данных автоматически будут создаваться различные сводки и отчеты, пригодные для анализа производственной деятельности на сколь угодно большом временном периоде.
Данные, предоставляемые рассматриваемой АИС, позволят контролировать дисциплину персонала. Достаточно легко в АРМ Руководство могут быть встроены отчеты оценивающие интенсивность работы и качество предоставляемой информации. Такого рода анализ, основываясь на рассчитываемом проценте ошибок конкретных исполнителей при учете производства, позволит, используя данные за большой временной период, оценивать качество работы персонала. Собранные статистические данные позволят более корректно и решительно подходить к вопросу оценки работы персонала. Все эти обстоятельства послужили причиной в выборе темы для дипломного проекта.
Создание АИС "Учет деятельности малых производственных предприятий" открывает большие возможности перед пользователями и руководством.
Во-первых - это централизованное управление информационными ресурсами, во-вторых - быстрый и удобный для пользователя просмотр БД, удобная форма ее заполнения, корректировка, в-третьих - это возможность осуществления поиска по разным критериям и вывод полученной информации как на экран в режиме предварительного просмотра, так и на принтер.
ГЛАВА 2. Основные принципы создания баз данных.
2.1. Требования, которым должна удовлетворять организация базы данных.
Изучением этого вопроса долгое время занимались различные группы людей в учреждениях, использующих ЭВМ, в правительственных комиссиях, на вычислительных центрах коллективного пользования. Комитет CODASYL опубликовал отчеты на эту тему (CODASYL—организация, разработавшая язык КОБОЛ). Организации пользователей IBM SHARE и GUIDE в своем отчете сформулировали требования к системе управления базами данных. Организация ACiM (Association for Computing Machinery) также занималась изучением этого вопроса.
Ниже перечислены основные требования к организации базы данных.
2.1.1. Установление многосторонних связей.
Различным программистам требуются различные логические файлы. Эти файлы получаются из одной и той же совокупности данных. Между элементами запоминаемых данных могут существовать различные связи. Некоторые базы данных будут содержать сложные переплетения взаимосвязей. Метод организации данных должен быть таким, чтобы обеспечивалась возможность удобного представления этих взаимосвязей и быстрого согласования вносимых в них изменений. Система управления базами данных должна обеспечивать возможность получения требуемых логических файлов из имеющихся данных и существующих между ними связей. Необходимо, чтобы существовало хотя бы небольшое сходство между представлением логического файла в прикладной программе и способом физического хранения данных.[7, 10, 11].
2.1.2. Производительность.
Базы данных, специально разработанные для использования их оператором терминала, обеспечивают время ответа, удовлетворительное для диалога человек — терминал. Кроме того, система баз данных должна обеспечивать соответствующую пропускную способность. В системах, рассчитанных на небольшой поток запросов, пропускная способность накладывает незначительные ограничения на структуру базы данных. В системах с большим потоком запросов, например в системах резервирования авиабилетов, пропускная способность оказывает решающее влияние на выбор организации физического хранения данных.
В системах, предназначенных только для пакетной обработки, время ответа не так важно и метод физической организации может выбираться из условий обеспечения эффективной пакетной обработки.[7, 10, 11].
2.1.3. Минимальные затраты.
Для уменьшения затрат на создание и эксплуатацию базы данных выбираются такие методы организации, которые минимизируют требования к внешней памяти. При использовании этих методов физическое представление данных в памяти может сильно отличаться от того представления, которое использует прикладной программист. Преобразование одного представления в другое осуществляет программное обеспечение либо, если возможно, аппаратные или микропрограммные средства. В таких случаях приходится выбирать между затратами на алгоритм преобразования и экономией памяти.[7, 10, 11].
2.1.4. Минимальная избыточность.
В системах обработки, существовавших до использования систем управления базами данных, информационные фонды обладали очень высоким уровнем избыточности. Большинство ленточных библиотек содержало большое количество избыточных данных. Даже при использовании баз данных по мере возрастания информации, объединяемой в интегрированные базы данных, потенциальная возможность появления избыточных данных постепенно увеличивается. Избыточные данные дороги в том смысле, что они занимают больше памяти, чем это необходимо, и требуют более одной операции обновления. Целью организации базы данных должно быть уничтожение избыточных данных там, где это выгодно, и контроль за теми противоречиями, которые вызываются наличием избыточных данных.[7, 10, 11].
2.1.5. Возможности поиска.
Пользователь базы данных может обращаться к ней с самыми различными вопросами по поводу хранимых данных. В большинстве современных коммерческих приложений типы запросов предопределены, и физическая организация данных разрабатывается для их обработки с требуемой скоростью. Возросшие требования к системам заключаются в обеспечении обработки таких запросов или формирования таких ответов, которые заранее не запланированы. [7, 10, 11].
2.1.6. Целостность.
Если база данных содержит данные, используемые многими пользователями, очень важно, чтобы элементы данных и связи между ними не разрушались. Необходимо учитывать возможность возникновения ошибок и различного рода случайных сбоев. Хранение данных, их обновление, процедуры включения данных должны быть такими, чтобы система в случае возникновения сбоев могла восстанавливать данные без потерь. Необходимо, чтобы вычислительная система гарантировала целостность хранимых в ней данных.[7, 10, 11].
2.1.7. Безопасность и секретность.
Данные в системах баз данных должны храниться в тайне и сохранности. Запоминаемая информация иногда очень важна для использующего ее учреждения. Она не должна быть утеряна или похищена. Для увеличения жизнестойкости информации в базе данных важно защищать ее от аппаратных или программных сбоев, от катастрофических и криминальных ситуаций, от некомпетентного или злонамеренного использования лицами, которые могут ее неправильно употребить.
