Редактор формул MS Equation 2.0 (Word 7.0). Описание Редактора формул.
Прикладная программа Редактор формул (Microsoft Equation 2.0), входящая в состав WinWord 7.0, позволяет вставлять в текст документа математические формулы и символы. Вставленная в текст формула представляет собой объект. Редактор формул полезен при оформлении научных отчетов, статей и т.д.
В процессе создания объектов с помощью Редактора формул можно использовать интегралы, матрицы, символы теории множеств, дроби, корни и т.д., их вид на экране и на бумаге одинаков. При форматировании можно изменять гарнитуру, кегль и начертании символов формул.
Запуск Редактора формул
Редактор формул может быть запущен либо как самостоятельная программа, либо непосредственно из WinWord 7.0.
Запуск Редактора формул из WinWord 7.0
Для запуска Редактора формул из WinWord 7.0 необходимо установить курсор ввода в том месте документа, где должна быть вставлена формула. Затем следует вызвать команду Object… (Объект) из меню Insert, в разделе Create New (Создать новый) открывшегося диалогового окна, в списке Object Type (Тип объекта) выполнить щелчок на элементе Microsoft Equation 2.0 и нажать кнопку OK.

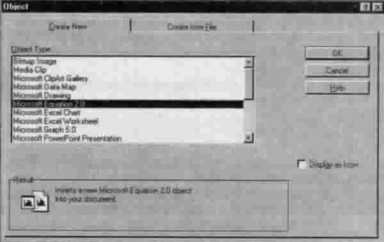

Рис. 1. Диалоговое окно Object
Автономный запуск Редактора формул
Для выполнения автономного запуска Редактора формул сначала необходимо поместить команду из вызова в одно из меню Windows 95. Для этого следует выполнить следующее действия:
В стартовом меню Windows 95, которое открывается после нажатия кнопки Start, выберите меню Settings и активизируйте в нем команду Taskbar.
В окне Taskbar Properties перейдите в раздел Start Menu Programs и в поле Customize Start Menu нажмите кнопку Add.
При инсталляции WinWord 7.0 в сети все файлы Редактора формул помещаются в папку Equation, полная спецификация которой – C:\Program Files\Common Files\Microsoft Shared\Equation. В этой папке находится и фал запуска Редактора формул – Eqnedt32.exe.
Введите имя этого файла в поле Command line окна Create Shortcut.
Доступ к этому файлу из окна Create Shortcut можно получить и другим способом.
Нажмите кнопку Browse, вследствие чего откроется одноименное диалоговое окно. В этом окне откройте последовательно папки Program Files, Common Files, Microsoft Shared и Equation.
После нажатия кнопки Open в диалоговом окне Browse или двойного щелчка на имени файла Eqnedt32.exe открывается окно Create Shortcut, содержащее поле Common line с полной спецификацией файла запуска Редактора формул – C:\Program Files\Common Files\Microsoft Shared\Equation\Eqnedt32.exe.
В окне Create Shortcut нажмите кнопку Next и в списке Select folder to place shortcut in окна Select Program Folder выберите подменю в стартовом меню, в которое нужно поместить команду вызова Редактора формул, например подменю Programs.
Команду рекомендуется размещать в одном подменю с командой вызова редактора WinWord 7.0.
В окне Select a Title for the Program задайте имя Редактора формул в выбранном подменю, например Eqnedit.exe, и нажмите кнопку Finish.
Откроется диалоговое окно Taskbar Properties. Нажмите в нем кнопку OK.
В результате в меню Windows 95 появиться команда вызова Редактора формул.
Теперь для автономного запуска Редактора формул достаточно выбрать команду Eqnedet.exe в меню Programs Windows 95.
В некоторых случаях при инсталляции WinWord 7.0 некорректно устанавливаются используемые Редактором формул шрифты, что может привести к неверному изображению ряда математических символов на экране и на бумаге. Чтобы избежать этого, при инсталляции WinWord 7.0 рекомендуется устанавливать тип того принтера, который в дальнейшем будет использоваться в работе. Кроме того, с помощью инсталлятора шрифтов (меню Settings, команда Control Panel, элемент Fonts) нужно удалить из списка доступных шрифтов все шрифты MT и Fences, а затем инсталлировать их снова.

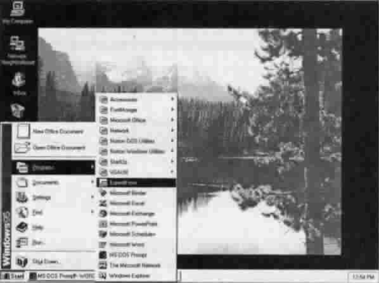

Рис. 2. Меню Windows 95 c командой вызова Редактора формул
Окно Редактора формул
При запуске Редактора формул из WinWord 7.0 строка меню изменяется, в ней появляются команды, предназначенные для редактирования формул. Вид курсора ввода также изменяется. В рабочей области появляются кадр для ввода формулы и пиктографическое меню математических символов (верхняя строка) и шаблонов (нижняя строка). Математические символы представлены в меню в виде операторов или греческих букв, которые можно использовать при составлении формул. Остальные элементы – это шаблоны формул, в которые можно вставлять символы. Если после запуска Редактора формул пиктографическое меню перекрывает кадр ввода формулы, следует переместить меню обычным для среды Windows 95 способом.
Если Редактор формул запущен автономно, открывается его прикладное окно (обычное окно приложения), аналогичное окну WinWord 7.0. Оно содержит такие же меню, как и вызванное из WinWord 7.0.
Меню математических символов
В пиктографическом меню можно выбрать необходимые математические символы и ввести их в формулы. Математические символы упорядочены по назначению. Для вставки символа необходимо зафиксировать указатель мыши на элементе меню (поле), содержащем нужный символ. В результате откроется полный список доступных в этом поле (группе) символов. После щелчка указанный символ будет вставлен в документ.

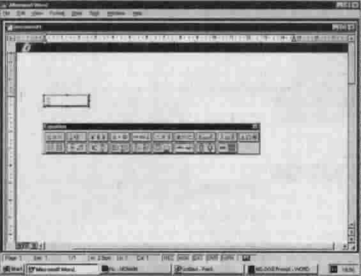

Рис. 3. Окно WinWord 7.0 после запуска Редактора формул
Рис. 4. Окно Редактора формул при автономном запуске
Меню шаблонов
С помощью шаблонов в документ вводятся математические операции и такие сложные объекты, как интеграл, матрица, выражения в скобках и т.д. вставка шаблонов осуществляется так же, как и вставка математических символов. Шаблоны можно совмещать.
Курсор ввода
В редакторе формул курсор напоминает литеру L. Элемент формулы вводится в точке пересечения горизонтальной и вертикальной линий.
Создание и редактирование формул
Специальные символы в формулах
χ-квадрат-распределение представляет собой статистическое распределение, часто используемое в математической статистике. Формула такого распределения состоит из греческих букв, верхних и нижних индексов.
Слева от знака равенства в этой формуле расположен символ Х в квадрате (с верхним индексом 2). Чтобы получить такой элемент формулы, в меню шаблонов надлежит выбрать третье слева поле, позволяющее создавать объекты с индексами (см. рис. 6). В открывшемся списке шаблонов следует выбрать первый в 4-м ряду, рядом с которым справа сверху расположен индекс.

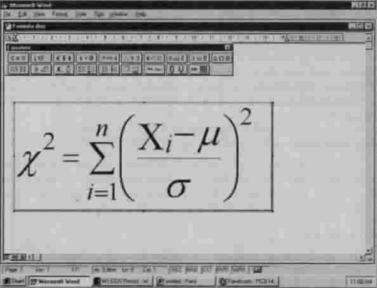

Рис. 5. χ-квадрат-распределение

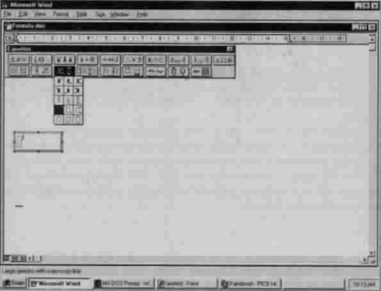

Рис. 6. Объекты с индексами
В первое поле нужно ввести греческую букву χ. После нажатия комбинации клавиш [Ctrl+G] устанавливается режим ввода греческих литер и в строке состояния появляется надпись Greek/Symbol. если нажать клавишу с латинской литерой "С", на экране появиться греческая литера χ. С помощью мыши эту операции выполнить проще. Достаточно в меню символов, во втором справа поле (поле строчных греческих литер) выбрать литеру χ.

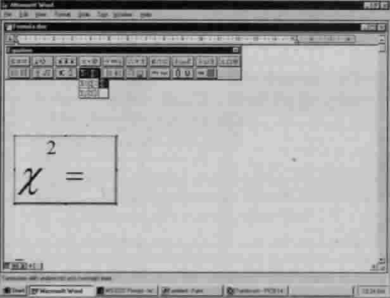

В качестве верхнего индекса нужно ввести цифру 2. Для этого следует позиционировать курсор ввода в поле верхнего индекса (с помощью мыши или клавиш управления курсором) и нажать клавишу с цифрой 2. Справа от введенных символов должен находится знак равенства "=". Чтобы ввести его, надлежит установить курсор ввода справа от введенных символов и нажать клавишу с символом "=". Далее в формуле стоит знак суммы с верхним и нижним индексами. Знаки суммы сосредоточены в четвертом слева поле меню шаблонов. Необходимо выбрать крайний справа знак в первом ряду (см. рис. 7).

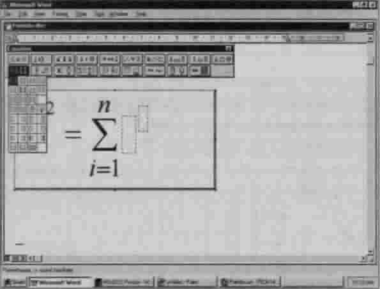

Рис. 7. Вставка знака суммы
В поле верхнего индекса надлежит ввести "n", в поле нижнего индекса – "i=1". Полученная в результате часть формулы изображена на рис. 8.

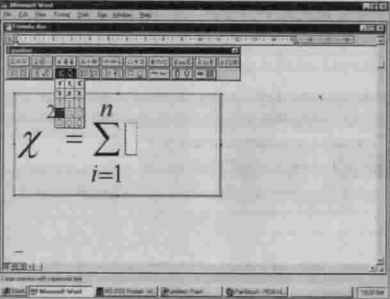

Рис. 8. Часть формулы
Под знаком суммы расположено выражение, представляющее собой объект с верхним индексом. Применение такого шаблона уже было рассмотрено ранее. Речь идет о шаблоне из третьей слева группы (первый слева шаблон в четвертом ряду).

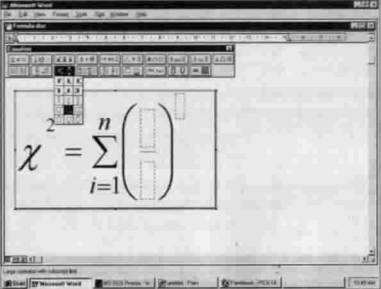

Рис. 9. Шаблон объекта с верхним индексом
Сам объект должен быть взят в круглые скобки. Для этого достаточно выбрать в первом поле меню шаблонов первый шаблон (рис. 10).
В скобках расположена дробь с горизонтальной чертой, в числителе и знаменателе которой стоят выражения. Такой шаблон есть во втором поле меню шаблонов (первый в первом ряду) (рис. 11).
Рис. 10. Меню шаблонов скобок
Рис. 11. Меню шаблонов дробей и корней
В числителе стоит разница двух величин, первая из которых имеет нижний индекс. Шаблон объекта с нижним индексом есть поле объектов с индексами (третье поле в меню шаблонов). Искомый шаблон является вторым справа в четвертом ряду (рис. 12).
Рис. 12. Шаблон с нижним индексом
В поле объекта следует ввести прописную греческую литеру Х. Это можно сделать с помощью клавиатуры, нажав клавиши [Ctrl+G], а затем – [Shift+C], или с помощью мыши: крайнее справа поле в меню символов содержит прописные греческие литеры (искомая литера Х – третья в первом ряду). В качестве индекса вводится путем нажатия соответствующей клавиши на клавиатуре латинская литера "i". После этого курсор ввода следует установить в следующей позиции и ввести минус. Затем надлежит ввести строчную греческую литеру μ, а в знаменателе – строчную греческую литеру σ. Последним вводится верхний индекс над выражением в скобках – цифра 2.
При вводе формулы следует учитывать, что курсор ввода имеет различную форму в различных ситуациях. При вводе знака "минус" после литеры "i" в нижнем индексе курсор ввода должен располагаться после литеры и иметь ее размер. При вводе знака "минус" после всей индексированной переменной курсор ввода должен находиться справа от нее и иметь размер, соответствующий размеру этой переменной.
Если Редактор формул запущен из WinWord 7.0, то для завершения работы с ним и вставки созданной формулы в текущий документ следует установить курсор мыши вне кадра формулы и выполнить щелчок. Если Редактор формул запущен автономно, то созданную формулу можно перенести в документ посредством буфера промежуточного хранения. Для этого необходимо маркировать формулу с помощью команды Select All меню Edit и вызвать команду Сору того же меню. Вставка содержимого буфера промежуточного хранения в документ осуществляется с помощью команды Paste меню Edit редактора WinWord 7.0.
Чтобы формула была видна в документе, нужно в разделе View диалогового окна команды Options... меню Tools выключить опцию Picture Placeholders (Место для рисунков). Иначе вместо формулы будет отображаться только рамка. На распечатке (и при вызове команды Print Preview меню File} формула будет выглядеть так же, как в Редакторе формул.
Ввод текста
Созданную формулу следует снабдить небольшим комментарием о назначении переменных. Такой комментарий лучше всего оформить как отдельный объект, создаваемый средствами Редактора формул. Комментарий обычно располагается под формулой. Именно там в документе следует позиционировать курсор ввода (возможно, добавив дополнительный абзац путем нажатия клавиши [Enter]). После этого можно вставлять объект, вызвав команду Object... меню Insert. В разделе Create New (Создать новый) диалогового окна вставки объекта, в поле Object Туре (Тип объекта) надлежит выбрать значение Microsoft Equation 2.0 и нажать кнопку ОК.
Как только появится окно Редактора формул, следует перейти к работе с текстом, активизировав опцию Text в меню Style. Теперь можно вводить текст. Первая строка должна содержать комментарий о переменной . Для ее ввода следует:
