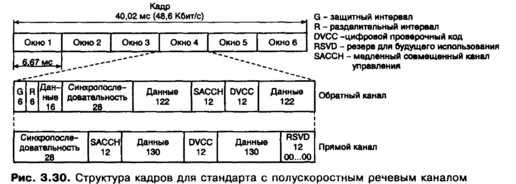

Формирование TDMA-кадра - структура TDMA-кадров в прямом и обратном каналах, для стандарта с полу скоростным речевым каналом.

Модуляция - для передачи сообщений по радиоканалу используется спектрально-эффективная /4 DQPSK-модуляция, реализуемая квадратурной схемой с прямым переносом на несущую частоту.

Поясним работу квадратурной схемы на примере формирования сигналов четырехфазной ФМ (ФМ-4).

Исходная последовательность двоичных символов длительностью Т при помощи регистра сдвига разделяется на нечетные импульсы — у, которые подаются в квадратурный канал (coswt), и четные — х, поступающие в синфазный канал (sin-wt). Обе последовательности импульсов поступают на входы соответствующих формирователей манипулирующих импульсов, на выходах которых образуются последовательности биполярных импульсов x(t) и y(t). Манипулирующие импульсы имеют амплитуду Urn / 2 и длительность 2 Т. Импульсы x(t) и y(t) поступают на входы канальных перемножителей, на выходах которых формируются двухфазные (0,) ФМ колебания. После суммирования они образуют сигнал ФМ-4.

Четырехфазная ФМ со сдвигом (OQPSK - Offset QPSK) позволяет избежать скачков фазы на 180° и, следовательно, глубокой модуляции огибающей. Формирование сигнала в квадратурной схеме происходит так же, как и в модуляторе ФМ-4, за исключением того, что манипуляционные элементы информационной последовательности x(t) и y(t) смещены во времени на длительность одного элемента Т.
