Маршрутизирование вызовов — это первый этап ввода услуги персонального единого номера. Однако программирование информации о маршрутизировании вызова громоздко и зачастую требует участия в этом процессе самого абонента. В перспективе предполагается полная автоматизация процесса

1. ХАРАКТЕРИСТИКИ СТАНДАРТОВ AMPS и D-AMPS.

1.1 Характеристики стандарта AMPS.

Стандарт аналоговый

Рабочий диапазон 825-845, 870-890 МГц

Метод мультидоступа FDMA ( в полосе системы 20 МГц организуются методом ЧРК 666 дуплексных радио каналов с шириной каждого канала 30 кГц).

Метод дуплексирования FDD (каналы передачи и приема разнесены по частоте дуплексный разнос 45 МГц).

Число каналов связи на один радио канал 1

Мощность передатчика МС 1вт, автомобильный 12вт

Минимальное отношение сигнал/шум 10 дБ

Время переключения канала на границе ячейки 250 Мс

Вид модуляции FM (с девиацией частоты в речевом канале 12 кГц )

Вид модуляции в канале управления FSC (с девиацией частоты 8 кГц).

Тип кода в канале управления - мончестерский

Скорость передачи сигналов управления 10кБит/с

Виды каналов (речевые и аналоговые)

Организация каналов управления

В рассматриваемой системе используются два типа каналов управления: прямой и обратный. Информация по прямому каналу управления в направлении от базовой станции к подвижной передается со скоростью 8 Кбит/с непрерывным потоком, который, при отсутствии информации для последней, содержит лишь контрольный текст. Это является необходимым условием функционирования системы, так как в свободном состоянии приемное устройство подвижной станции сканирует каналы управления, выбирая канал с наиболее высоким уровнем сигнала. Для передачи служебной информации в каналах управления используются сообщения стандартных форматов.

В прямом канале управления сообщения стандартных форматов используются для передачи следующих сведений:

• О состоянии соответствующего обратного канала управления (свободно/занято)

• Информационных данных (слова А) для четных номеров абонентов

• Информационных данных (слова В) для нечетных номеров абонентов

Разряды, отражающие состояние обратного канала (свободно/занято), всегда располагаются на одних и тех же позициях передаваемого сообщения, с тем, чтобы упростить их выделение из общего потока информации. Объединение двух потоков информации (слова А и слова В) уменьшает временной промежуток, отведенный для синхронизирующей последовательности. Достоверность принимаемой информации увеличивается благодаря многократной ее передаче (пять повторов), что особенно важно для каналов, подверженных замиранием и интерференции сигналов. Для обеспечения необходимой достоверности информационные слова кодируются и объединяются с разрядами коррекции ошибок. В приемнике осуществляется мажоритарное накопление последовательностей по соответствующим правилам принятия решения (3 из 5). В прямом канале управления каждое кодовое слово содержит 28 бит информации и 12 бит коррекции ошибок; в обратном канале управления используются 36 информационных бит и 12 бит коррекции ошибок. Код с такой структурой позволяет исправлять однократную ошибку и обнаруживать 4 ошибки. Информационные слова — это сложные пакеты информации, разделенные на группы или на отдельные разряды, каждый из которых определяет параметры системы, цифру в набираемом номере и т. п. Более точное содержание формата слова зависит от типа сообщения, а длина полного информационного слова может составлять 463 бита.

1.2 Характеристики стандарта DAMPS

Метод доступа - TDMA

Количество радиоканалов на несущую - 3

Рабочий диапазон частот: 824-840 МГц 869-894 МГц

Разнос каналов: 30 кГц

Эквивалентная полоса частот на один разговорный канал-10 кГц

Вид модуляции - л/4 DQPSK

Скорость передачи информации - 48 кбит/с

Скорость преобразования речи - 8 кбит/с

Алгоритм преобразования речи - VSELP

СОВЕРШЕНСТВОВАНИЕ ТЕХНОЛОГИИ ПЕРЕДАЧИ РЕЧИ.

Совершенствование технологии кодирования речи.

Используемый в системе D-AMPS метод кодирования речи VSELP со скоростью 7,95 кбит/с, разработанный ф. Motorola, обеспечивает достаточно высокое качество передачи речи. Качество передаваемого сигнала, оцениваемое по пятибалльной шкале усредненной субъективной оценки MOS, равно 3,435 балла (для сравнения - стандартная скорость кодирования в 64 кбит/с оценивается по этой шкале в 4,116 балла). Все более и более актуальным становится снижение скорости кодирования, но при сохранении качества передачи. Поэтому следует ожидать использование в системах других алгоритмов кодирования. С этой точки зрения привлекает внимание разработанный недавно фирмами Audio-codes и DSP Group масштабируемый алгоритм кодирования MPMLQ (Multipulse Maximum Likety - hood Quantization), позволяющий разрабатывать оборудование со скоростями кодирования вплоть до 4 кбит/с при задержках, не превышающих 20 мс. Усредненная оценка MOS в 3,901 балла ясно иллюстрирует преимущества этой технологии.

Речевой кодер. Аналоговый речевой сигнал преобразуется в речевую форму VSELP (Vector Sum Excited Linear Prediction) кодером. Речевой сигнал разбивается на сегменты по 20 мс, которые преобразуются в 159 кодированных бит, передаваемых со скоростью 7,95 кбит/с. Метод кодирования VSELP, разработанный ф. Motorola, обеспечивает достаточно высокое качество передачи речи. Качество передаваемого сигнала, оцениваемое по пятибалльной шкале усредненной субъективной оценки MOS (Mean Opinion Score), равно 3,435 балла.

Канальный кодер. Для канального кодирования используется сверточный код со скоростью r = 1/2. В этом процессе пакет в 159 бит от речевого кодера разбивается на две группы бит: класс 1-77 бит, класс 2-82 бита. В группе бит 1 класса осуществляется указанное сверточное кодирование, причем 7 бит используются для обнаружения ошибок, биты второго класса передаются без кодирования. В результате преобразований в канальном кодере речевой фрагмент 20 мс представляется 260 битами, что соответствует скорости передачи 13 кбит/с.

Характеристика перемежения. Пакет из 260 бит подвергается перемежению. Любой речевой фрагмент разбивается на две равные части. Одна из этих частей передается в исходном окне фрагмента, а другая - в окне, сдвинутом на 3 окна (например, в окнах 1 и 4). Следующий фрагмент речи, длительностью 20 мс, передается в окне 4 и в окне 1 в следующем кадре.

Формирование ТРМА - кадра. Структура TDMA-кадров в прямом и обратном каналах для стандарта с полускоростным речевым каналом представлена на рис.

Модуляция сигналов в радиоканале. Для передачи сообщений по РК используется спектрально-эффективная П/4 DQPSK-модуляция, реализуемая квадратурной схемой с прямым переносом на несущую частоту.

Формирование сигналов четырехфазной ФМ (ФМ-4).

Поясним работу квадратурной схемы на примере формирования сигналов четырехфазной ФМ (ФМ-4).

Исходная последовательность двоичных символов длительностью Т при помощи регистра сдвига разделяется на нечетные импульсы, которые подаются в квадратурный канал (coswt), и четные - х, поступающие во входы соответствующих формирователей манипулирующих импульсов, на выходах которых образуются последовательности бипомерных импульсов X(t) и Y(t). Манипулирующие импульсы имеют амплитуду Um/ 2 и длительность 2Т. Импульсы X(t) и Y(t) поступают на входы канальных перемножителей, на выходах которых формируются двухфазные (О, П) ФМ колебания. После суммирования они образуют сигнал фм-и (см. рис. "Формирование сигналов четырехфазной ФМ (фм-и)).

Четырехфазная ФМ со сдвигом (OQPSK-Offset QPSK) позволяет избежать скачков фазы на 180 и => глубокой модуляции огибающей. Формирование сигнала в квадратурной схеме происходит также, как и в модуляторе ФМ-4, за исключением того, что манипуляционные элементы информационной последовательности X(t) и Y(t) смещены во времени на длительность одного элемента Т.

2 СТРУКТУРНАЯ СХЕМА РАДИО ТЕЛЕФОНОВ

СТАНДАРТОВ AMPS И D-AMPS

2.1 Структурная схема аналогового канала радиотелефона

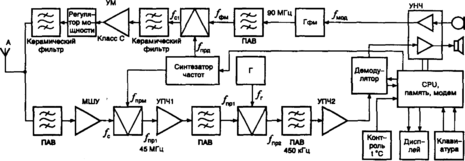

Рисунок 2.1. Структурная схема аналогового канала

Передающий и приемный блоки выполнены по классической схеме. Приемное устройство представляет собой супергетеродинный приемник с двойным преобразованием частоты. Входной сигнал поступает в полосовой фильтр на ПАВ, выделяющий принимаемый сигнал и ослабляющий помехи. Отфильтрованный сигнал f_С (869 – 894 МГц) поступает в малошумящий усилитель (МШУ) и после усиления подается в смеситель. На второй вход последнего с синтезатора частот поступает сигнал гетеродина, f_ПРМ (914 – 939 МГц). Полученный сигнал первой промежуточной частоты f_ПР (45 МГц) поступает в усилитель первой промежуточной частоты УПЧ1 и после усиления фильтруется полосовым фильтром на ПАВ. Отфильтрованный сигнал f_ПР поступает во второй смеситель. В него же с гетеродина Г поступает сигнал f_Г Полученный в результате гетеродинирования сигнал второй промежуточной частоты f_ПР2 частотой 450 кГц фильтруется полосовым фильтром на ПАВ и усиливается усилителем УПЧ2. Усиленный до необходимого уровня сигнал поступает в фазовый демодулятор, где выделяются сигналы управления и речевой сигнал. Последний поступает в усилитель УНЧ и далее — на громкоговоритель. Сигналы управления обрабатываются процессором CPU.

Аналоговый сигнал, поступающий с микрофона, усиливается усилителем УНЧ до необходимого уровня и поступает в фазовый модулятор Гфц как сигнал f_МОД. Про модулированный сигнал f_ФМ частотой 90 МГц через полосовой фильтр на ПАВ поступает в смеситель. В него же с синтезатора частот приходит сигнал f_прд (914–939 МГц). С выхода смесителя сигнал f_с1 через полосовой керамический фильтр поступает в усилитель мощности класса С, обеспечивающий максимальный КПД передатчика. Усиленный сигнал через регулятор мощности.

УМ и полосовой керамический фильтр поступает к антенне. Обработка сигналов управления, опрос клавиатуры, формирование необходимых частот и вывод информации на дисплей происходит под управлением центрального процессора. Синтезатор частоты позволяет получать высокостабильные сигналы частот всего используемого диапазона.

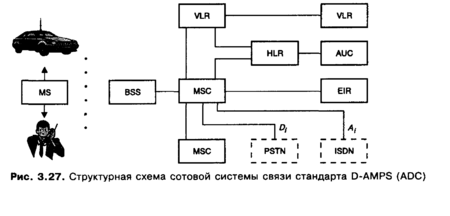

2.2 структурная схема сотового канала радиотелефона.

Речевое кодирование - аналоговый речевой сигнал преобразуется в цифровую форму VSELP (Vector Sum Excited Linear Prediction) кодером. Речевой сигнал разбивается на сегменты по 20 мс, которые преобразуются в 159 кодированных бит, передаваемых со скоростью 7,95 кбит/с. Метод кодирования VSELP, разработанный фирмой Motorola, обеспечивает достаточно высокое качество передачи речи. Качество передаваемого сигнала, оцениваемое по пятибалльной шкале усредненной субъективной оценки MOS (Mean Opinion Score), равно 3,435 балла.

Канальное кодирование - для канального кодирования используется сверточный код со скоростью r = 1/2. В этом процессе пакет в 159 бит от речевого кодера разбивается на две группы бит: класс 1-77 бит, класс 2-82 бита. В группе бит 1 класса осуществляется указанное сверточное кодирование, причем 7 бит используются для обнаружения ошибок, биты второго класса передаются без кодирования. В результате преобразований в канальном кодере речевой фрагмент 20 мс представляется 260 битами, что соответствует скорости передачи 13 кбит/с.

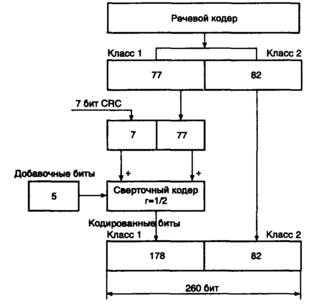

Рис. 2.3. Структурная схема канального кодирования стандарта D-AMPS (ADC)

Перемежение - пакет из 260 бит подвергается перемежению. Любой речевой фрагмент разбивается на две равные части. Одна из этих частей передается в исходном окне фрагмента, а другая - в окне, сдвинутом на три окна (например, в окнах I" и 4). Следующий фрагмент речи, длительностью 20 мс, передается в окне 4 и в окне 1 в следующем кадре.

Рис. 2.4. Организация перемежения пакета кодированных бит в стандарте D-AMPS (ADC)
