записи так, чтобы даже при самых сильных «всплесках» громкости не происходило бы перегрузки. Вот здесь-то и появляется второе «но». Но тогда большая часть записи будет слишком тихой, настолько тихой, что самые слабые звуки просто не будут слышны, они сольются с шумами электронных приборов и носителя записи сигнала. Именно здесь и пересекаются проблемы борьбы с шумами и перегрузками.
За много лет до того, как впервые прозвучало словосочетание «звуковая карта», аналогичные проблемы были вынуждены решать разработчики магнитофонов, аппаратуры озвучивания кинофильмов, а затем и вообще звуко-усилительных устройств студий и концертных залов. В результате настойчивых изысканий было предложено несколько способов решения проблемы, которые отличаются деталями, но имеют общую сущность. Идея очень проста, и может быть выражена буквально одной фразой: для того чтобы не происходило ни перегрузки тракта сильными сигналами, ни маскирования слабых сигналов шумами, следует слабые сигналы усиливать, а сильные ослаблять, т. е. сужать динамический диапазон.
Сужение динамического диапазона перед записью сигнала обеспечивает прибор, называемый компандером. При воспроизведении записи для восстановления прежнего динамического диапазона используют прибор, носящий название экспандер.
В рамках общей идеи шумоподавления придумано много конкретных методов и устройств, отличающихся друг от друга деталями. Некоторые методы предполагают деление всего спектра сигнала на несколько диапазонов и раздельную регулировку уровня различных спектральных составляющих. Методы отличаются и алгоритмами вычисления пороговых уровней, после сравнения с которыми вырабатывается решение о том или ином преобразовании сигнала.
Так, например, наиболее распространенная система шумопонижения типа Dolby А позволяет существенно улучшить эффективность магнитных и оптических носителей аналоговых записей и систем связи, служащих для передачи звуковых программ [78]. Система Dolby А основана на принципе компан-дирования, но только для сигналов низкого уровня и раздельно в четырех частотных поддиапазонах. В каждом из поддиапазонов определяется общий уровень частотных составляющих сигнала. Если он оказывается ниже порогового значения, то в процессе записи сигнал усиливается, а при воспроизведении, наоборот,ослабляется.
Система Dolby А базируется на полученном экспериментально так называемом спектральном окне аналоговой ленты. Вид спектрального окна представлен на рис. 1.25.
По сути, на рисунке наглядно представлена область допустимых значений уровней спектральных составляющих звукового сигнала в зависимости от их частот. Закрашенная область в нижней части рисунка соответствует собственным

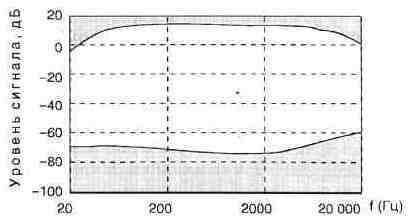

Рис. 1.25. Спектральное окно аналоговой магнитной ленты
шумам ленты. Закрашенная область в верхней части рисунка — область значительных нелинейных искажений. При записи сигнала, используя систему шумоподавления, следует стремиться к тому, чтобы значения спектральных составляющих находились в незакрашенной области рисунка.

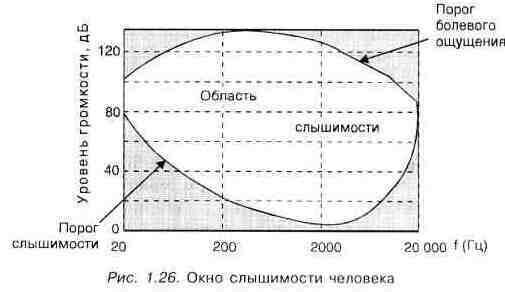

Поскольку ныне применяются цифровые носители записи, практически свободные от того, что принято называть собственными шумами, изменяются и подходы к шумоподавлению. На первый план теперь выдвигаются ограничения, обусловленные не свойствами материала носителя записи, а особенностями слухового аппарата человека. Новая система шумопонижения Dolby SR, основанная на так называемом принципе наименьшего воздействия, учитывает не только спектральное окно носителя, но и окно слышимости человека, представленное на рис. 1.26.
Верхняя граница окна соответствует оглушительному звуку, соседствующему с болевым ощущением. Нижняя граница определяется порогом слышимости.
Алгоритмы обработки звука строятся с таким расчетом, чтобы максимально ослабить те шумы, которые попадают в окно слышимости, и игнорировать шумы, которые не слышны человеку.
В условиях студийной звукозаписи непосредственно с микрофона сигнал попадает в устройства обработки, ограничивающие его динамический диапазон. Поэтому перегрузка элементов звукового тракта практически исключена.
Если микрофон подключен ко входу звуковой.карты, то она оказывается совершенно незащищенной от опасности перегрузки. Делать нечего. Остается только воспитывать исполнителей, не устанавливать микрофон слишком близко к источнику звука и занижать уровень входного сигнала регулятором микшера.
Утешает только то, что звуковой редактор Cool Edit, который будет рассмотрен в гл. 2, в определенной степени позволит снизить зафиксированные в записи искажения. Дело в том, что в нем программно реализованы такие совершенные методы обработки сигнала (в частности сжатия динамического диапазона и шумоподавления), какими располагают далеко не все специализированные электронные устройства. Например, при наличии резких выбросов сигнала, вызванных импульсными помехами или случайными перегрузками микрофона, программа поможет вам заранее обнаружить эти аномалии и либо удалить их, либо плавно изменить уровень сигнала в районе выброса. Вы будете иметь возможность произвольно измененять мышью амплитудную характеристику компрессора динамического диапазона. Участки фонограммы, свободные от записи полезного сигнала, можно будет заменить «абсолютной тишиной». Кроме того, используя алгоритмы спектральных преобразований с целью снижения заметности шумов, вы сможете на практике использовать информацию о спектральных окнах, приведенных на рис. 1.25 и 1.26.
1.2.7. Фильтрация
Если в двух словах попытаться дать определение слову «фильтрация», то оно будет выглядеть примерно так: фильтрация — это процесс обработки электрического звукового сигнала частотно-избирательными устройствами с целью изменения спектрального состава (тембра) сигнала. Задачами такой обработки могут быть:
> амплитудно-частотная коррекция сигнала (усиление или ослабление отдельных частотных составляющих);
^ полное подавление спектра сигнала или шумов в определенной полосе частот.
Например, если микрофон, акустическая система или еще какой-либо элемент звукового тракта имеют неравномерную амплитудно-частотную характеристику, то с помощью фильтров эти неравномерности могут быть сглажены. Если в результате анализа спектра выяснилось, что в некоторой области частот энергия помехи значительно превышает энергию сигнала, то посредством фильтрации все колебания в этом диапазоне частот можно подавить.
Для осуществления фильтрации созданы самые различные устройства: отдельные корректирующие и формантные фильтры, устройства для разделения звука на несколько, каналов по частотному признаку (кроссоверы), двухполосные и многополосные регуляторы тембра (эквалайзеры). При аппаратной реализации фильтров их создают либо на основе колебательных звеньев, состоящих из катушек индуктивности и конденсаторов, либо на основе их аналогов, так называемых гираторов. представляющих собой операционные усилители, охваченные особого типа обратными связями.
Основой фильтров, реализованных программным путем в составе звуковых редакторов, служит спектральный анализ. Как известно, любой реальный сигнал может быть представлен в виде набора коэффициентов разложения в ряд по гармоническим (синусоидальным и косинусоидальным) функциям. Фильтрация сводится к умножению спектральных коэффициентов на соответствующие значения передаточной функции фильтра. Если спектр представлен в комплексной форме, то сигнал описывается совокупностью амплитудного и фазового спектров (АС и ФС), а фильтры — амплитудно-частотными и фазочастотными характеристиками (АЧХ и ФЧХ). АЧХ представляет собой зависимость коэффициента передачи фильтра от частоты. ФЧХ отражает сдвиг фазы выходного сигнала по отношению к входному в зависимости от частоты. В этом случае фильтрация эквивалентна умножению АС на АЧХ и алгебраическому сложению ФС с ФЧХ.
Классический спектральный анализ из-за наличия большого количества операций умножения требует огромных затрат процессорного времени и при значительном числе отсчетов сигнала неосуществим в реальном масштабе времени. Для сокращения времени спектрального анализа дискретных сигналов разработаны специальные алгоритмы, учитывающие наличие связей между различными отсчетами сигнала и устраняющие повторяющиеся операции. Одним из таких алгоритмов является быстрое преобразование Фурье (БПФ). С применением БПФ вы познакомитесь в гл. 2. Особенность этого алгоритма состоит в том, что он допускает не любое, а лишь строго определенное количество отсчетов сигнала.
Составной частью синтезатора звуковой карты является сигнал-процессор, который, в свою очередь, содержит цифровой фильтр. Работа этого фильтра основана на алгоритмах, подобных быстрому преобразованию Фурье. Однако за счет того, что часть операций в нем реализована аппаратным путем, фильтр может работать в реальном времени, успевая обрабатывать синтезируемый сигнал в темпе его генерации. Форма АЧХ фильтра изменяется программным путем, управление ею производится с помощью драйверов, поставляемых со звуковой картой, или средствами редактирования сэмп-лов. В следующих главах книги этот процесс будет подробно рассмотрен. Фильтры, о которых идет речь являются универсальными, способными изменять свои свойства таким образом, что могут быть эквивалентны любому из основных типов фильтров.
Рис. 1.27. АЧХ и ФЧХ фильтра нижних частот
В зависимости от расположения полосы пропускания на оси частот фильтры подразделяются на:
> фильтры нижних частот (ФНЧ), типичные АЧХ и ФЧХ которых показаны на рис. 1.27;
> фильтры верхних частот (ФВЧ), их АЧХ и ФЧХ показаны на рис. 1.28;
> полоснопропускающие (полосовые) фильтры (рис. 1.29);
> полоснозадерживающие (режекторные) фильтры (рис. 1.30).
Информация о характеристиках фильтров понадобится при прочтении гл. 3. На рис. 1.27—1.30 по горизонтали отложено значение частоты, а по вертикали — значения передаточных функций K(f) или фазовых сдвигов (p(f) в зависимости от частоты.
Рис. 1.28. АЧХ и ФЧХ фильтра верхних частот
Рис. 1.29. АЧХ и ФЧХ полосового фильтра
Приведенные выше характеристики являются идеализированными; реальные фильтры, строго говоря, не позволяют обеспечить равенство передаточной функции нулю. Колебания в полосе подавления, пусть и значительно ослабленные, все равно проникают через фильтр.
Весьма распространенной ошибкой при использовании фильтров для обработки сигналов является пренебрежение учетом влияния на форму сигнала фазо-частотной характеристики фильтра. Фаза важна потому, что сигнал, прошедший через фильтр без изменения амплитуды в полосе пропускания, может быть искажен по форме, если временное запаздывание при прохождении через фильтр не будет постоянным для разных частот. Одинаковое время задержки соответствует линейной зависимости фазы от частоты. Из рис. 1.27—1.30 видно, что для ФНЧ и ФВЧ зависимость фазы от частоты можно считать линейной лишь в окрестностях частот среза, а для полосового фильтра — в окрестностях резонансной (центральной) частоты.
Рис. 1.30. АЧХ и ФЧХ режекторного фильтра
Таким образом, фильтрация широкополосных звуковых колебании сопровождается фазовыми искажениями, приводящими к изменению формы фильтруемого сигнала.
