Триггеры
Триггеры -это устройства предназначенные для хранения одного разряда информации. Триггеры имеют два устойчивых состояния:
состояние "0"
состояние "1"
Триггер имеет два выхода прямой и инверсный. Состояние триггера определяется по прямому выходу.
RS-триггеры
Асинхронный RS-триггер с прямыми входами.
Вход R - это вход установки триггера в состояние логического 0,
вход S - это вход установки триггера в состояние логической 1.
Асинхронным - называется такой триггер, который меняет свое состояние в момент подачи входного сигнала на входы S и R. Активным сигналом для этой схемы является логическая 1. Работа триггера определяется таблицей переходов.
Таблица переходов.
| S | R | Qt+1 | Примеч. |
| 0 | 0 | Qt | Хранен. |
| 0 | 1 | 0 | Устан. 0 |
| 1 | 0 | 1 | Устан. 1 |
| 1 | 1 | - | Запрет |
Асинхронный RS-триггер с инверсными входами.
Активным сигналом для этой схемы является логический 0.
Работа триггера определяется таблицей переходов.
Таблица переходов.
| R | Qt+1 | Примеч. | |
| 0 | 0 | - | Запрет |
| 0 | 1 | 1 | Устан. 1 |
| 1 | 0 | 0 | Устан. 0 |
| 1 | 1 | Qt | Хранен. |
Синхронный RS-триггер
Триггер называется синхронным, если у него помимо информационных входов S и R, существует управляющий вход С. Триггер будет менять свое состояние только при логической 1 на входе С.
Активным сигналом для этой схемы является логическая 1.
Таблица переходов.
| С | S | R | Qt+1 | Примеч. |
| 0 | * | * | Qt | Хранен. |
| 1 | 0 | 0 | Qt | Хранен. |
| 1 | 0 | 1 | 0 | Устан. 0 |
| 1 | 1 | 0 | 1 | Устан. 1 |
| 1 | 1 | 1 | | Запрет |
Т-триггеры
Асинхронный Т-триггер
Это устройство с двумя устойчивыми состояниями и одним информационным входом Т ,такой триггер называется асинхронный
Т-триггер. Т-триггер работает по заднему фронту информационного сигнала. С приходом 1 на вход Т, триггер меняет свое состояние на противоположное.
Таблица переходов.
| R | Qt+1 | Примеч. |
| 0 | Qt | Хранен. |
| 1 | Qt | Инверсия |
Синхронный Т-триггер
Таблица переходов.
| С | Т | Qt+1 | Примеч. |
| 0 | * | Qt | Хранен. |
| 1 | 0 | Qt | Хранен. |
| 1 | 1 | Qt | Инверсия |
D-триггеры
D-триггер
D-триггер (триггер задержки) - это устройство с двумя устойчивыми состояниями, и одним информационным входом.
Таблица переходов.
| С | D | Qt+1 | Примеч. |
| 0 | * | Qt | Хранен. |
| 1 | 0 | 0 | Устан. 0 |
| 1 | 1 | 1 | Устан. 1 |
Однотактный синхронный D-триггер с раздельной установкой в 0 и 1.
Таблица переходов.
| C | D | S | R | Qt+1 | Примеч. |
| 0 | * | 0 | 0 | - | Запрет |
| 0 | * | 0 | 1 | 1 | Устан. 1 |
| 0 | * | 1 | 0 | 0 | Устан. 0 |
| 0 | * | 1 | 1 | Qt | Хранен. |
| 1 | 0 | * | * | 0 | Устан. 0 |
| 1 | 1 | * | * | 1 | Устан. 1 |
JK-триггеры

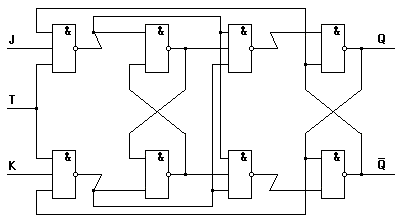

JK-триггер
При подаче переднего фронта импульса на вход С, начинает работать первый синхронный RS-триггер, который построен на элементах 1,2,3,4. Значение на выходе RS-триггера определяется значением на входе Jи K. Второй RS-триггер находится в режиме хранения. При подаче на вход С заднего фронта синхроимпульса, первый RS-триггер переходит в режим хранения. Его значение на выходе поступает на второй RS-триггер.
Таблица переходов.
| С | J | K | Qt+1 | Примеч. |
| 0 | * | * | Qt | Хранен. |
| 1 | 0 | 0 | Qt | Устан. 1 |
| 1 | 1 | 0 | 1 | Устан. 1 |
| 1 | 0 | 1 | 0 | Устан. 0 |
| 1 | 1 | 1 | Qt | Инверсия |
Универсальный JK-триггер
Универсальный JK-триггер может использоваться как D, T и RS-триггер.
Cинхронный RS-триггер
Асинхронный Т-триггер
Синхронный Т-триггер
Синхронный D-триггер
Список литературы
Для подготовки данной работы были использованы материалы с сайта http://www.shpora-zon.narod.ru/
