7.2 Железнодорожное отвалообразование
При железнодорожном транспорте для складирования пород на отвалах применяются мехлопаты, драглайны, отвальные плуги, абзетцеры и бульдозеры.
Экскаваторное отвалообразование при использовании железнодорожного транспорта на отечественных карьерах является ведущим (на его долю приходится 85-90% объема складируемых пород). Работа отвальных экскаваторов состоит в экскавации породы, разгружаемой из думпкаров, и укладке ее в отвал. При использовании мехлопаты отвальный уступ разделяется на два подуступа. Мехлопата размещается на кровле нижнего подуступа. Для удобства приема и последующей экскавации разгружаемой породы из думпкаров экскаватор на кровле нижнего подуступа образует специальную приемную выемку (канаву) длиной равной полуторной или двойной длине думпкара, и глубиной 0,8-1 м. Локомотивосостав на отвал подается вагонами вперед. В приемную выемку, как правило, разгружаются думпкары поочередно. Укладка породы экскаватором в отвал производится в трех направлениях: вперед по ходу в нижний подуступ, в сторону развития отвала под откос нижнего подуступа и назад в верхний подуступ.
Рациональная высота отвального уступа меняется в широких пределах и зависит в основном от физико-технических характеристик складируемых пород и пород основания отвалов, рельефа поверхности, параметров экскаватора и составляет на равнине 15-30 м, а в гористой местности 70 м и более. Высота верхнего подуступа зависит от высоты разгрузки экскаватора и составляет 4-6, 6-8 и 7-9 м соответственно для экскаваторов ЭКГ-5, ЭКН-8И иЭКГ-12,5.
Плужное отвалообразование предшествовало экскаваторному, но из-за небольшой производительности было в основном заменено экскаваторным. Плужное отвалообразование находит применение на карьерах с небольшим объемом скальных вскрышных пород при наличии большого числа тупиков, расположенных на разных горизонтах.
Процесс плужного отвалообразования включает выполнение следующих операций: разгрузку породы из думпкаров под откос отвального уступа, профилирование откоса уступа (вспашка), планировку поверхности отвала и передвижку пути (рис.7.6). Разгрузка думпкаров производится по всей длине отвального тупика. В зависимости от устойчивости откоса думпкары могут разгружаться по одному, группами и одновременно все. Часть разгружаемой породы скатывается по откосу, а большая часть (до 70 %) остается на откосе и препятствует разгрузке следующих составов. Для сбрасывания вниз оставшейся на откосе породы производится профилирование откоса отвала отвальным плугом. Разгрузка думпкаров и профилирование откоса отвала обычно производятся несколько раз. После заполнения отвального тупика тем же отвальным плугом производится планировка поверхности отвала. Планировка выполняется с таким расчетом, чтобы спланированная поверхность была выше старой трассы на 0,2-0,5 м для компенсации неизбежной просадки пути при движении локомотивосоставов. Профилирование откоса и планировка отвала выполняются плугом за несколько проходов вдоль отвального тупика. Рабочими органами отвального плуга являются выдвижные лемехи и крылья. Отвальные плуги выпускаются прицепные и самоходные (с вылетом крыльев до 7,5 м). Передвижка путей на плужных отвалах осуществляется путепередвигателями цикличного действия без разборки на звенья.
Рисунок 7.6 - схема плужного отвалообразования:
а - положение отвального откоса перед разгрузкой локомотивосостава; б - после разгрузки; в - после профилирования; г- после повторной разгрузки и передвижки путей.
Абзетцерное отвалообразование. Процесс отвалообразования с помощью абзетцеров включает разгрузку думпкаров в приемную траншею, расположенную на поверхности отвала параллельно верхней бровке отвального уступа, черпание породы из траншеи, перемещение породы в отвал, планировку поверхности отвала и передвижку путей,
Абзетцер - полноповоротный многоковшовый экскаватор, имеющий разгрузочную консоль с ленточным конвейером. Порода из приемной траншеи (куда она разгружается из составов) выбирается ковшовым заборным органом абзетцера и через питатель равномерно поступает на ленточный конвейер отвальной консоли, который подает ее в отвал. Абзетцеры, как правило, имеют рельсовый ход. Отсыпка отвала осуществляется при движении абзетцера вдоль траншеи. Вначале отсылается внешняя часть отвала, а затем внутренняя, путем поворота разгрузочной консоли в горизонтальной плоскости.
Отвальный уступ отсыпается двумя подуступами. Абзетцер, приемная траншея и путь располагаются в этом случае на кровле нижнего подуступа. Возможная высота нижнего подуступа, как правило, ограничивается условиями его устойчивости, а высота верхнего подуступа - длиной стрелы абзетцера, углом ее наклона, устойчивостью откоса верхнего подуступа и положением абзетцера относительно пути. Высота абзетцерного отвала достигает 90 м. Высота верхнего подуступа 20-35 м, высота нижнего подуступа 40-55 м. Планировка поверхности отвала после его заполнения производится либо планирующей рамой абзетцера, либо бульдозером. Пути отвальных экскаваторов обычно многорельсовые, поэтому их передвигают путепередвигателями непрерывного действия. Ширина отвальной заходки изменяется в пределах 40-60 м. Она зависит от длины отвальной консоли и угла ее наклона. Абзетцеры применяются только при складировании рыхлых и хорошо раздробленных пород, разрабатываемых многоковшовыми экскаваторами. Они имеют высокую производительность и обеспечивают безопасность работ при больших высотах и приемной способности отвалов. Недостатками абзетцерного отвалообразования являются зависимость его от климатических условий, высокая трудоемкость строительства и содержание абзетцерных путей.
Бульдозерное отвалообразование. В связи с созданием бульдозеров мощностью 220 кВт и более на карьерах с железнодорожным транспортом начали применять бульдозерное отвалообразование. При этом способе отвалообразования отвальный уступ разделяется на два подуступа. Порода разгружается на кровлю нижнего подуступа (транспортные пути располагаются на кровле верхнего подуступа) и бульдозерами перемещается к его откосу. Высота верхнего подуступа принимается такой, чтобы разгруженная из думпкара порода была ниже уровня пути, т.е. должна быть в пределах 1,5-2,5 м. Расстояние от внешнего конца шпал до верхней бровки верхнего подуступа должно быть не менее 1 м. Высота нижнего подуступа принимается по условию устойчивости его откоса.
Ширина отвальной заходки (шаг переукладки путей) определяется производительностью бульдозера, объемом вскрыши, поступающим на отвал, полезной массой поезда, схемой путевого развития на отвале и затратами на передвижку отвальных путей. Экономически целесообразная ширина отвальной заходки изменяется в пределах 30-70 м. Рациональная длина отвального тупика находится в пределах 1,2-1,5 км. Различают торцовую, фронтальную и комбинированную схемы бульдозерного отвалообразования (рис. 7.7). При торцовой схеме складирование породы осуществляется диагональными проходами бульдозера. Достоинствами бульдозерного отвалообразования являются независимость шага переукладки путей от линейных параметров бульдозера, высокая приемная способность отвального тупика, небольшие капитальные и эксплуатационные затраты. Недостатки - зависимость производительности бульдозеров от климатических условий, расстояния транспортирования, типа складируемых пород, повышенный износ ходовой части бульдозеров и большой расход дорогостоящего топлива.

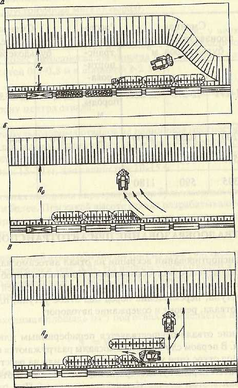

Рисунок 7.7 - технологические схемы бульдозерного отвалообразования при железнодорожном транспорте:
а - торцовая; б - фронтальная; в - комбинированная
7.3 Отвалообразование при автотранспорте
При транспортировании вскрыши на отвал автосамосвалами применяется бульдозерное отвалообразование. Процесс отвалообразования в этом случае включает разгрузку автосамосвалов на верхней площадке отвального уступа, перемещение пород под откос уступа, планировку поверхности отвала, ремонт и содержание автодорог.
Заполнение отвала осуществляется периферийным или площадным способом. В первом случае автосамосвалы разгружаются по фронту работ прямо под откос (при устойчивых отвалах) или на расстоянии 3-5 м от откоса. Затем порода бульдозерами перемещается под откос. Бульдозерный отвал в этом случае развивается в плане. При площадном способе автосамосвалы разгружаются по всей площади отвала. Поверхность отвала планируется бульдозерами, а затем укатывается катками. После этого отсыпается следующий слой и т.д. Бульдозерный отвал в этом случае развивается по вертикали. Более экономичным является периферийный способ, при котором меньше планировочных и дорожных работ. Площадный способ используется редко (в основном при складировании малоустойчивых мягких пород).
При периферийном способе, для безопасности, у верхней бровки уступа отвала устанавливаются деревянные или металлические упоры для задних колес автосамосвалов (иногда вместо упоров насыпают вал породы высотой 0,5-0,8 м и шириной 2-2,5 м).
Кроме того, поверхность бульдозерного отвала должна иметь уклон 4—5° в сторону центра отвала.
Высота бульдозерных отвалов на равнинной местности изменяется в широких пределах и ограничивается в основном физико-техническими характеристиками пород. Для скальных пород она составляет 30-35 м, для песчаных 15-20 м, для глинистых 10-15 м.
В условиях нагорных карьеров высота бульдозерных отвалов достигает 150 м и более. При такой высоте отвала разрабатываются специальные мероприятия, обеспечивающие безопасные условия работы обслуживающего персонала и оборудования.
Бульдозерный отвал обычно состоит из трех участков равной длины по фронту разгрузки (рис.7.8). На первом участке ведется разгрузка, на втором - планировочные работы, третий участок - резервный. По мере развития горных пород назначение участков меняется.

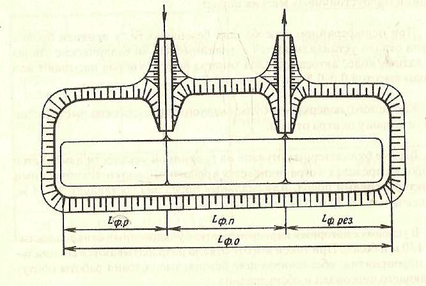

Рисунок 7.8 - Схема бульдозерного отвала:
Lф.о. Lф.р, Lф.п, Lф.рез - соответственно длина фронта отвала, разгрузки, планировки, резервного
7.4 Конвейерное отвалообразование
При транспортировании вскрыши ленточными конвейерами отвалообразование, как правило, осуществляется консольными ленточными отвалообразователями (рис. 7.9).
Консольный отвалообразователь представляет собой одноопорную металлическую ферму, смонтированную на поворотной платформе, имеющей самостоятельный ход. На отечественных карьерах наибольшее применение получили отвалообразователи на шагающем и шагающе-рельсовом ходу (табл. 7.2). Применяются также отвалообразователи на гусеничном ходу (производства Германии).
Процесс отвалообразования с использованием консольных ленточных отвалообразователей включает следующие основные операции: прием, транспортирование и укладку породы в отвал, планировку поверхности отвала, передвижку ленточных конвейеров. Технологическое отвальное оборудование включает отвальный ленточный конвейер и консольный ленточный отвалообразователь, который принимает породу с отвального конвейера и укладывает (отсыпает) ее в отвал. С целью увеличения приемной способности отвала (беи передвижки отвального конвейера) между отвалообразователем и отвальным конвейером устанавливается ленточный перегружатель. Породу в отвал можно отсыпать в один и два яруса. В случае двухъярусного отвала вначале отсыпается нижний ярус, а при обратном ходе (без передвижки конвейеров) - верхний. Отвальная заходка отсыпается путем поворота отвальной консоли в горизонтальной плоскости. При использовании консольных ленточных отвалообразователей фронт работ может развиваться как по веерной, так и по параллельной схемам. Поверхность отвалов планируется бульдозерами, а отвальные ленточные конвейеры передвигаются турнодозерами.
Использование консольных отвалообразователей в комплексе с ленточными конвейерами и многоковшовыми экскаваторами позволяет осуществить автоматизацию процессов перемещения и отвалообразования вскрышных работ.
Глава 8 РЕКУЛЬТИВАЦИЯ
8.1 Общие сведения
При рекультивации нарушенных земель на карьере маркшейдерская служба карьера выполняет следующие работы:
-
создает на рекультивируемых участках сеть опорных пунктов
и пунктов съемочного обоснования; -
осуществляет топографическую съемку нарушенных земель
до начала рекультивации, и после ее завершения;
•составляет маркшейдерские чертежи, связанные с проектированием и выполнением отдельных этапов рекультивационных работ, с указанием на них всех видов нарушений земной поверхности;
• осуществляет систематический контроль за восстановлением нарушенных земель во времени и пространстве путем сопоставления фактических результатов с данными проекта;
