В последние годы наметилась тенденция широкого внедрения в практику открытых горных работ нового типа выемочно-погрузочных машин - гидравлических экскаваторов с рабочим оборудованием прямой и обратной мехлопаты (наибольшую долю будут составлять гидравлические экскаваторы с гидроприводом рабочего оборудования, поворотной платформы, механизма хода). В отечественной и зарубежной практики уже созданы гидравлические экскаваторы с ковшом вместимостью 2,5-20 м³ , массой 60-500 т, усилием копания 200-125 кН. Тенденция широкого внедрения гидравлических экскаваторов в практику открытых горных работ объясняется наличием у этих экскаваторов конструктивных и технологических преимуществ по сравнению с мехлопатами. основными из них являются:

1) дополнительная степень свободы рабочего оборудования (одновременная подвижность стрелы, рукоятки и ковша), обеспечивающая получение регулируемой траектории черпания и слоевую (сверху вниз) разработку пород;

2) в 1,5-2,5 раза меньше удельная (на 1м³ вместимость ковша) металлоемкость конструкции;

3) большое (реализуемое на зубьях ковша) усилие копания;

4) быстрый монтаж (демонтаж) рабочего оборудования, позволяющий использовать на одной машине различные его конструкции, что обеспечивает в заданный момент соответствие технологических параметров экскаватора условиям разработки.

Обратные гидравлические мехлопаты по сравнению с прямыми мехлопатами имеют следующие преимущества:

1. большой радиус черпания на уровне стояния экскаватора;

2. возможность верхнего и нижнего черпания и погрузки транспортных средств на уровне стояния экскаватора, ниже и выше, него;

3. лучшую возможность селективной выемки пород при установке экскаватора на кровле разрабатываемого уступа и возможность выемки из под слоя воды. Первый отечественный карьерный гидравлический экскаватор ЭГ-12 конструкции Уралмашзавода прошел промышленные испытания в 1979 г. на угольном разрезе "Кедровский" (в Кузбассе). В стадии разработки находятся усовершенствованная модель этого экскаватора ЭШ-I2A с челюстным ковшом и более мощная модель ЭГ-20 с ковшом вместимостью 20 м³ .На угольном разрезе в Якутии работают экскаваторы 204-М фирмы "Марион" с конструктивной системой "Суперфронт". Широкие технологические возможности и конструктивные достоинства мехлопат с гидроприводом говорят о настоятельной необходимости серийного производства таких машин для открытых горных работ.

5.2.4Технологические параметры многоковшовых экскаваторов

Многоковшовые экскаваторы по конструкции рабочего органа делятся на цепные и роторные. У цепных многоковшовых экскаваторов (рис. 5.13) рабочим органом является ковшовая цепь, которая движется по направляющей раме. Рама одним концом шарнирно соединена с корпусом, а другой ее конец подвешен к укосине. Угол наклона рамы меняется с помощью канатной подвески. При движении по забою ковши наполняются и перемещают породу к верхнему барабану, где они разгружаются в бункер. Из бункера порода поступает в вагоны или на разгрузочный конвейер. Вместимость ковша 250-4500л.

Рисунок 5.13 - Схема цепного многоковшового экскаватора:

1 - направляющая рама; 2 -ковшовая цепь; 3 - верхний барабан;4-планирующее звено; 5 - подвижной противовес; 6 - канат для подвески стрелы; 7- тяги для подвески рамы к стреле; 8- канат для управления планирующим звеном; 9-стрела; 10-загрузочные люки; 11-порталы под экскаватором; 12-кран-укосина для ремонта экскаватора.

Цепные многоковшовые экскаваторы выпускаются на железнодорожном,

гусеничном и пневмоколесном ходу. Пневмоколесным ходом снабжаются только малые модели. Рельсовые пути для передвижения многоковшовых экскаваторов укладываются совместно с путями для подвижного состава на общих шпалах. При холостом ходе экскаваторы способны преодолевать уклон до 5°/₀₀, а при рабочем - 2,5—3°/₀₀. Мощные цепные экскаваторы выпускаются с электрическим приводом. Небольшие модели снабжаются дизельным и дизель-электрическим приводом. Различают цепные экскаваторы с одной ковшовой цепью для верхнего или нижнего черпания, а также для последовательного верхнего и нижнего черпания. При верхнем черпании уменьшается расход энергии на подъем и резание породы. Экскаваторы нижнего черпания рационально использовать при разработке плотных глинистых пород.

Экскаваторы могут быть неповоротными, неполно- и полноповоротными. У полноповоротных экскаваторов верхняя часть с направляющей рамой может поворачиваться на 360°, что обеспечивает возможность попеременной разработки уступа верхним черпанием с одной рабочей площадки. По способу разгрузки различают экскаваторы с портальной и боковой разгрузкой. Портальная разгрузка применяется при погрузке в средства железнодорожного транспорта.

Направляющая рама может быть жесткой или шарнирной. Экскаватор с жесткой рамой применяются для валовой выемки, а с шарнирной - для раздельной выемки. У большинства экскаваторов рама имеет планирующее звено.

Многоковшовые цепные экскаваторы изготавливались в Германии. На карьерах многоковшовые цепные экскаваторы применяются для разработки рыхлых пород (карьеры горно-химического сырья, буроугольные карьеры Украины и др.).

Технологическая характеристика многоковшовых цепных экскаваторов приведена в табл. 5.3. У роторных экскаваторов (рис. 5.14) рабочим органом является роторное колесо с ковшами, установленное на конце роторной стрелы. При вращении роторного колеса ковши, срезая стружку породы, заполняются и разгружаются на конвейер, расположенный на стреле экскаватора сбоку от роторного колеса. Далее порода поступает на разгрузочный конвейер и в транспортные средства.

Рабочий орган роторного экскаватора по сравнению с рабочим органом цепного экскаватора имеет следующие преимущества. Операции черпания и перемещения породы на разгрузку выполняются разделами более высокого усилия черпания (в 1,5-2 раза выше, чем у цепного), надежность и к.п.д. На роторе устанавливаются от 6 до 12 ковшей, которые снабжены зубьями, армированными твердыми сплавами.

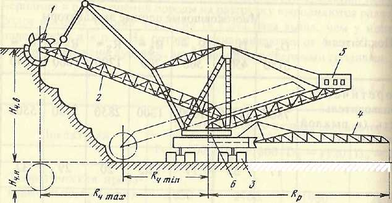

Рис. 3.14. Схема роторного экскаватора:

1 - роторное колесо; 2 - стрела; 3 - гусеницы; 4 - разгрузочная консоль; 5 - противовес; 6- поворотная платформа.

По удельному усилию черпания (на I см режущей кромки ковши) различают экскаваторы с нормальным усилием черпания (6ОО-900 Н/см) и с повышенным (1200-2100 Н/см). Экскаваторы с повышенным усилием черпания используются для разработки каменного угля, полускальных и мерзлых пород.

Различают роторные экскаваторы верхнего и нижнего черпания. Максимальная высота черпания определяет высоту разрабатываемого уступа. У современных экскаваторов она не превышает 50 м. Максимальная глубина черпания не превышает 10 м.

Роторные экскаваторы бывают с невыдвижной и выдвижной стрелой. Экскаваторы с невыдвижной стрелой имеют на 20-25% меньшую массу и более надежны. Однако при раздельной разработке забоев на добычных работах наиболее приемлемы экскаваторы с выдвижной стрелой. Максимальное выдвижение стрелы составляет 25-31 м.

Ход роторных экскаваторов бывает гусеничный, шагающе-рельсовый, рельсово-гусеничный. Шагающе-рельсовый ход имеют мощные экскаваторы с невыдвижной стрелой. Шагающе-рельсовый ход по сравнению с гусеничным позволяет повысить проходимость и улучшить маневренность экскаватора благодаря возможности поворота на месте на любой угол. Малые экскаваторы, большинство средних и некоторые мощные имеют гусеничный ход. Малые и средние модели массой до 600т имеют ход из двух гусеничных тележек. Мощные экскаваторы выпускаются многогусеничными..

Технологические параметры отечественных роторных экскаваторов приведены в табл. 5.4. Значительное число роторных экскаваторов выпускаются за рубежом (Германия, Польша и др.).

Таблица 5.4 – характеристика роторных экскаваторов

5.2.5 Применение бульдозеров, скреперов и одноковшовых погрузчиков

Бульдозеры, скреперы и одноковшовые погрузчики относятся к выемочно-транспортным машинам, которые при производстве вскрышных, добычных и вспомогательных работ на карьерах отделяют горную массу от массива или навала, перемещают (транспортируют) ее в рабочем органе и укладывают в отвал или грузят в транспортные средства. Погрузка транспортных средств бульдозерами и скреперами осуществляется с использованием специальных бункеров. Погрузчики производят непосредственную погрузку транспортных средств.

Бульдозер представляет собой агрегат, состоящий из базового гусеничного или колесного трактора (тягача) и навесного бульдозерного оборудования (отвала, устройства для подвески отвала к базовой машине, системы привода отвала). Некоторые конструкции допускают поворот отвала в плане относительно трактора. В зависимости от условий работы применяются отвалы различной конструкции. Наиболее распространен сварной отвал коробчатой формы, в нижней части которого закреплен стальной нож. Для увеличения прочности отвал снабжается ребрами жесткости, а при работе в сыпучих породах - открылками-удлинителями. В условиях плотных пород отвал снабжается съемными зубьями, позволяющими рыхлить породу в процессе работы.

Бульдозеры имеют гусеничный или пневмоколесный ход. Колесные бульдозеры оснащены шинами низкого давления (0,15-0,175 МПа), что обеспечивает их высокую проходимость и большую скорость передвижения (до 30 км/ч).

По мощности тягача бульдозеры разделяются на сверхмощные (мощность более 250 кВт), мощные (150-250 кВт), средней мощности (75-150 кВт) и легкие (до 75 кВт).
