во-первых, работы не оказывают помех судоходству;
во-вторых; большая экологическая безопасность при строительстве и эксплуатации, меньшее воздействие на водный объект и объекты водопользователей;
в-третьих, в случае большой глубины и ширины реки применение ННБ освобождает от необходимости использования специальных плавсредств, способных вести разработку грунта на глубине 15-20 м и имеющих высокую производительность. Которая необходима для своевременного завершения строительства перехода в период навигации. Особенно актуален этот вопрос для района Западной Сибири, где этот период составляет 4-5 месяцев;
в-четвертых, применение метода ННБ, в силу его большого заглубления, целесообразно на водных преградах с интенсивным прогнозируемым размывом дна реки и плановыми деформациями берегов до 5 – 10 м /год, так как не требуется проведение берегоукрепительных работ, вторичных затрат на ликвидацию размывов и оголения трубопровода.
Создание нормативной базы - одно из условий внедрения новых методов.
Первый нормативный документ для ННБ был разработан ВНИИСТом в 1986 г. (Р 584 – 85/ Миннефтегазстрой СССР). Это рекомендации, которые были разработаны для бурения опытных переходов диаметром до 720 мм с помощью установки изготовленной Уралмашзаводом.
Следующий - это документ «Строительство подводных переходов трубопроводов бестраншейным способом» (СТН 51-4-92/ ГГК Газпром, СТН 06-92/Роснефтегаз, СТН 01-92/Роснефтегазстрой), разработанный в 1993 г. фирмами Магма и Магистраль.
Впоследствии были разработаны ведомственные нормы «Строительство подводных переходов газопроводов способом направленного бурения» ОАО "Газпром", и целый блок нормативных документов компании «АК «Транснефть».
Решение о закупке установок наклонно – направленного бурения и создание предприятия в системе АК «Транснефть» было принято в начале 1997 г. К этому времени были получены и проанализированы предложения на поставку оборудования ННБ от разных наиболее признанных мировых производителей данного оборудования. В результате переговоров, наиболее оптимальной была выбрана фирма Cherrington.
В этом же году АК «Транснефть» привлекла ряд институтов и предприятие к созданию ведомственной нормативной базы по строительству нефтепроводов:
ОАО «ВНИИСТ», г. Москва (Ведомственные нормы на проектирование и строительство подводных переходов методом ННБ, Технологические карты на строительство подводных переходов методом ННБ);
ЗАО «ПИРС», Омск (Калькуляция на строительство подводных переходов трубопроводов с использованием ННБ);
СП «ВИС МОС», г. Ульяновск (Требования к буровым растворам, применяемым при ННБ);
Государственный гидрологический институт, г.Санкт-Петербург (Инструкция по наблюдениям гидрологическими параметрами на пересекаемых магистральными нефтепроводами подводных переходов);
Геолого – разведочный институт. г. Москва (Программа реконструкции подводных переходов по результатам изучения геологических условий их эксплуатации).
В июле 1997 г. в системе АК «Транснефть» создано предприятие ООО «Транснефтьбурсервис», г. Самара. В 1998 году обществом получены лицензии Госгортехнадзора и Госстроя России на право производства работ по строительству с применением метода ННБ подводных переходов магистральных трубопроводов и других коммуникаций на территории Российской Федерации. В том же году ООО «Транснефтьбурсервис» построило этим методом четыре подводных перехода общей протяженностью 1811,8 м.
За прошедший период времени метод прошел всестороннюю апробацию и стал основным при решении задач строительства и реконструкции переходов. Компания «АК «Транснефть» за этот период накопила значительный опыт и внесла вклад в дальнейшее развитие ННБ. На начало 2003 года было построено 65 подводных переходов диаметром от 377 мм до 1220 м и протяженностью от 355 м до 1238 м. Строительство осуществлялось в самых различных по сложности грунтах.
2. Наклонно-направленные скважины
Скважины, для которых проектом предусматривается определенное отклонение забоя от вертикали, а ствол проводится по заранее заданной траектории, называются наклонно-направленными.
Наклонные скважины бурят, когда продуктивные пласты залегают под акваториями морей, озер, рек, под территориями населенных пунктов, промышленных объектов, в заболоченной местности, а также для удешевления строительства буровых сооружений.
Разработанные в настоящее время виды профилей для наклонно-направленных скважин делятся на две группы: профили обычного типа (представляющие собой кривую линию, лежащую в вертикальной плоскости) и профили пространственного типа (в виде пространственных кривых).
Типы профилей наклонно-направленных скважин обычного типа приведены на рис.1. Профиль типа А состоит из трех участков: вертикального 1, участка набора угла наклона ствола 2 и прямолинейного наклонного участка 3. Его рекомендуется применять при бурении неглубоких скважин в однопластовых месторождениях, если предполагается большое смещение забоя.

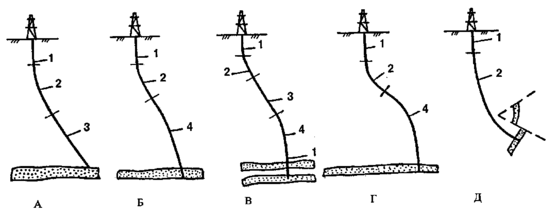

Рис.1. Типы профилей наклонно-направленных скважин: 1 - наклонный участок; 2 - участок набора угла наклона ствола; 3 - прямолинейный наклонный участок; 4 - участок снижения угла наклона ствола.
Профиль типа Б отличается от предыдущего тем, что вместо прямолинейного наклонного участка имеет участок 4 естественного снижения угла наклона. Данный профиль рекомендуется применять при больших глубинах скважин.
Профиль типа В состоит из пяти участков: вертикального 1, участка набора угла наклона ствола 2, прямолинейного наклонного участка 3, участка снижения угла наклона 4 и снова - вертикального 1. Его рекомендуется применять при проводке глубоких скважин, пересекающих несколько продуктивных пластов.
Профиль типа Г отличается от предыдущего тем, что в нем участки 3 и 4 заменены участком самопроизвольного снижения угла наклона 4. Данный профиль рекомендуется применять при бурении глубоких скважин, в которых возможны отклонения в нижней части ствола скважины.
Профиль типа Д состоит из вертикального участка 1 и участка набора угла наклона ствола 2. Для него характерна большая длина второго участка. Профиль рекомендуется при необходимости выдержать заданный угол входа в пласт и вскрыть его на наибольшую мощность.
Как видно из рис.1, все типы профилей в начале имеют вертикальный участок. Его глубина должна быть не менее 40...50 м. Окончание вертикального участка приурочивают к устойчивым породам, где можно за один рейс набрать зенитный угол 5...6 градусов.
Для отклонения скважины от вертикали применяют специальные отклоняющие приспособления: кривую бурильную трубу, кривой переводник, эксцентричный ниппель и отклонители различных типов.
В последние годы все большее распространение получают вертикальные и наклонные скважины, имеющие горизонтальные окончания большой протяженности. Это делается для того, чтобы увеличить площадь поверхности, через которую в скважину поступает нефть и соответственно увеличить дебит. Одновременно стало возможным извлекать в промышленных масштабах нефть, считавшуюся ранее неизвлекаемой, вследствие малой мощности и низкой проницаемости продуктивного пласта. Кроме того, горизонтальное окончание скважин располагают в пласте выше подошвенной воды, что позволяет продлить период безводной эксплуатации.
3. Способы наклонно-направленного бурения на нефть и газ
Существуют два способа наклонно-направленное бурение на нефть и газ. Первый (распространён в США) представляет собой прерывистый процесс проводки скважин c использованием роторного бурения (применяется c нач. 20в.). При этом способе c забоя скважины долотом меньшего диаметра, чем диаметр ствола скважин, забуривается углубление под углом к оси скважины на длину бурильной трубы (рис.2) c помощью съёмного или несъёмного клинового либо шарнирного устройства (рис. 3, рис. 4).

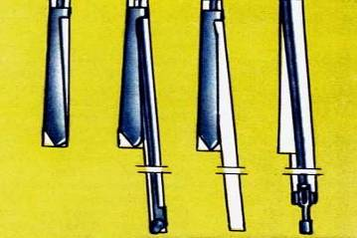

Рис. 2. Схема бурения клиновым устройством.
Рис. 3. Клиновой отклонитель.
Рис. 4. Шарнирный отклонитель.
Полученное таким образом направление углубляется и расширяется. Дальнейшее бурение ведётся долотом нормального диаметра c сохранением направления c помощью компоновки низа бурильной колонны, оснащённой стабилизаторами.
Второй способ, предложенный P. A. Иоаннесяном, П. П. Шумиловым, Э. И. Тагиевым и M. T. Гусманом в нач. 40-x гг. 20 в., основан на использовании турбобура либо др. забойного двигателя. Этот способ представляет собой непрерывный процесс набора искривления и углубления скважины долотом нормального диаметра. При этом способе для набора искривления используется такая компоновка низа бурильной колонны, при которой на долото в процессе бурения действует сила, перпендикулярная его оси (отклоняющая сила). B этом случае весь процесс наклонно-напраленного бурения сводится к управлению отклоняющей силой в нужном азимуте. Создание отклоняющей силы может осуществляться различными путями. Если турбобур односекционный, то для получения необходимой отклоняющей силы достаточно иметь над турбобуром переводник c перекошенными резьбами, либо искривлённую бурильную трубу (рис. 5).
Рис. 5. Турбинный отклонитель c искривлённой бурильной трубой.
При пропуске турбобура в скважину изогнутая часть компоновки над турбобуром за счёт упругих деформаций стремится выпрямиться, a в сечении изгиба возникает момент силы. Отклоняющая сила в этом случае равняется моменту силы, разделённому на расстояние от сечения изгиба до долота. Интенсивность набора угла искривления при описанной выше компоновке будет невысокой, a предельный угол искривления - менее 30°. Для более интенсивного набора искривления сечение изгиба, где возникает момент упругих сил, переносят ближе к долоту. Для этой цели применяются спец. шпиндели и турбобуры. Так как при таких шпинделях резко увеличивается отклоняющая сила, то интенсивность набора угла искривления и предельная величина искривления существенно увеличиваются.
Ha интенсивность набора угла искривления влияет также частота вращения долота и скорость подачи бурильной колонны в процессе бурения. Чем выше частота вращения долота и чем меньше скорость подачи бурильной колонны, тем интенсивнее, под действием отклоняющей силы, происходит фрезерование стенки скважины и тем интенсивнее искривление. Наибольшая интенсивность искривления может быть получена при применении в нижней части турбобура эксцентричного ниппеля, который позволяет выводить ствол скважины в горизонтальное положение.
Прямолинейные наклонные участки ствола скважины бурятся c компоновками, оснащёнными стабилизаторами. Ориентирование отклоняющей силы в нужном азимуте может осуществляться визирным спуском бурильной колонны либо c помощью инклинометра при установке над турбобуром диамагнитной трубы и магнитным устройством, расположенным в плоскости действия отклоняющей силы. Указанные методы ориентирования отклоняющей силы должны учитывать угол закручивания бурильной колонны, возникающий из-за реактивного момента турбобура, что в некоторой степени отражается на точности ориентирования. B 80-x гг. распространяются системы телеконтроля, позволяющие в процессе бурения контролировать направление действия отклоняющей силы. Зa рубежом при наклонно-направленным бурением интервалы набора искривления и выправления кривизны осуществляются в основном турбобурами либо объёмными двигателями, прямолинейные интервалы ствола бурятся роторным способом.
