Последовательность работы программы следующая:
1.На основе данных из сети (рисунок №5), по программе SimGPS, задаются условные координаты плановых точек x, y, Н для заранее принятого числа пунктов в проекции Гаусса - Крюгера.
2. Вводятся связи между пунктами, которые образуют сеть.
3. Затем выполняется уравнивание плановой сети по программе «Ajust» с контролем грубых ошибок, основанном на рекуррентном алгоритме.
4. С помощью программы ТЕRSPACE переходят к преобразованию по цепочке: x, y, Н => B, L, H => X, Y, Z.
5. По координатам X, Y, Z с учетом связей между пунктами вычисляются базисные векторы ∆X, ∆Y , ∆Z.
6. Для каждой базисной линии вводятся ковариационные матрицы, при этом средняя квадратическая ошибка СКО(x)=CКО(y)=0.004, а СКО(z)= 0.007. Вводятся все коэффициенты корреляции, которые нами принимаются равными: r ( x/y) = 0.47, r ( x/z) = 0.4 и r( y/z) =0.4.
7. По программе GPS-1 выполняется уравнивание базисных линий с контролем грубых ошибок по рекуррентному алгоритму, при этом один из пунктов выбирают безошибочным (пункт 1). В результате получаются уравненные координаты X, Y, Z и их ковариационная матрица К(x, y, z).
8. По программе SPАCETER по цепочке выполняется преобразование: X, Y, Z => B, L, H => x, y, z.
Вычисляются плановые координаты в проекции Гаусса - Крюгера и вычисляется ковариационная матрица к(x, y, z).
При апробации составленной программы для анализа плановых деформаций обработаны 4 цикла с условными координатами.
Обработка геодезических данных первого цикла проходила по ранее указанной последовательности работы программы. В конце вычислений программа фиксирует имена файлов, где хранится на диске вся информация о результатах обработки геодезических данных по первому циклу. Полученная информация первого цикла следующая:
POINT 1 x = 6180000.000, m(x) = 0.000 ; y = 7400000.000, m(y) = 0.000
POINT 2 x = 6180866.261, m(x) = 0.002 ; y = 7399999.998, m(y) = 0.001
POINT 3 x = 6180866.257, m(x) = 0.002 ; y = 7400999.999, m(y) = 0.001
POINT 4 x = 6180866.258, m(x) = 0.003 ; y = 7401999.999, m(y) = 0.002
POINT 5 x = 6180000.000, m(x) = 0.003 ; y = 7401999.998, m(y) = 0.002
POINT 6 x = 6179999.996 , m(x) = 0.002 ; y = 7400999.997, m(y) = 0.001.
Во втором цикле в программу вводится общее имя файла, после чего указывается номер цикла (S = 2). Как только программа признает S>1,то она спрашивает, изменились ли координаты предыдущего цикла, с целью выявления возможных деформаций относительно предыдущего цикла. В данном случае были смоделированы деформации для точек 3 и 5, равные соответственно: - 0.015, - 0.010; - 0.017, - 0.012.
Далее, в программу вводятся деформации для выбранных точек, после чего вводятся те же ковариационные матрицы и корреляционные коэффициенты, что и в I цикле. Выполняется уравнивание рекуррентным способом для контроля грубых ошибок. Затем выполняется уравнивание параметрическим способом. Деформации получают на плоскости на эллипсоиде (WGS-84) в проекции Гаусса – Крюгера. Программа дает имена всех файлов, где хранится информация о втором цикле. Следующим пунктом программы выполняется анализ обнаруженных деформаций:
1. POINT 3 Dx = -0.0154 Mx = 0.003; Dy = -0.0099 My = 0.002
2. POINT 5 Dx = -0.0162 Mx = 0.002 ;Dy = -0.0117 My = 0.002.
Обнаруженные программой деформации по величине близкие к модели.
Координаты, полученные в результате обработки данных второго цикла, отличаются от первого в тех точках, которые подвергались деформациям (в точках 3 и 5):
POINT 3 x = 6180866.245, m(x) = 0.003 ; y = 7400999.990, m(y) = 0.002
POINT 5 x = 6179999.986, m(x) = 0.004 ; y = 7401999.988, m(y) = 0.003.
При обработке данных третьего цикла, задача ставится так, чтобы те точки, которые подвергались деформациям во втором цикле, также должны деформироваться. Таким образом, проверим, выполняется ли объединение циклов с целью повышения точности определения плановых деформаций, что является одним из преимуществ данного алгоритма.
Для точек (3 и 5) смоделированы деформации равные:
0.0117, -0.0137; -0.0099, -0.0099.
В результате после уравнивания получены следующие координаты:
POINT 3 x = 6180866.233, m(x) = 0.003; y = 7400999.975, m(y) = 0.002
POINT 5 x = 6179999.975, m(x) = 0.004; y = 7401999.975, m(y) = 0.003.
Следует отметить, что координаты неподвижных точек не отличаются от предыдущих циклов.
Деформации реперов в третьем цикле относительно второго цикла:
POINT 3 Dx = - 0.0116 Mx = 0.002; Dy = - 0.0139 My = 0.001
POINT 5 Dx = - 0.0097 Mx = 0.002; Dy = - 0.0099 My = 0.002.
Проверку объединения циклов можно сделать с помощью информации о векторе суммарных деформаций, так как он представляет деформации относительно и первого цикла, и второго цикла.
POINT 3 CYKLE 1- 2 Dx =- 0.014, Dy = -0.011; CYKLE 2- 3 Dx =- 0.012, Dy =- 0.014
ВЕКТОР СУММАРНЫХ ДЕФОРМАЦИЙ:Dx =- 0.026, Dy =-0.025
POINT 5 CYKLE 1- 2 Dx =- 0.017, Dy =- 0.011; CYKLE 2- 3 Dx =-0.010, Dy =-0.010
ВЕКТОР СУММАРНЫХ ДЕФОРМАЦИЙ: Dx = -.028, Dy = -.021

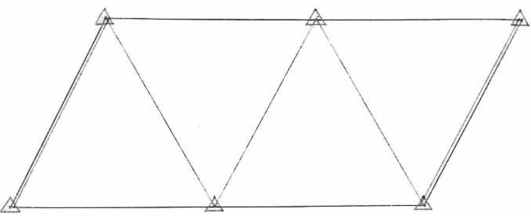

На рисунке № 5 показаны не только деформации, которым подвергается точка в текущем цикле, но и деформации предыдущего цикла.
Рис 5
Достоверность работоспособности программы для анализа плановых деформаций по GPS- измерениям.
С целью проверки работоспособности составленной программы, в четвертой главе выполнен детальный анализ полученных результатов. Обработаны четыре цикла тех же данных проекта, но «традиционным методом». Здесь под «традиционным методом» понимается метод, когда деформации определенных точек определяют по формуле:
;
, (9)
где
– горизонтальное перемещение ( определяемая деформация),
и
– координаты второго и первого циклов.
Средние квадратические ошибки определения этих координат находят следующим образом:
и
, (10)
где
– средняя квадратическая ошибка определения деформации;
;
– СКО определения деформаций текущего и предыдущего циклов.
Тогда:
и
. (11)
Результаты обработки данных «традиционным методом» ІІ цикла:
Табл. 9
| № | Имя марки | Х у ΙΙ цикла | СКО х,у(м) | Х у Ι цикла | СКО х,у(м) | D х,у(м) | СКО (D)(м) |
| 1 | moz-1 | 6180000.000 7400000.000 | 0.000 0.000 | 6180000.000 7400000.000 | 0.000 0.000 | 0.000 0.000 | 0.000 0.000 |
| 2 | moz-2 | 6180866.265 7400000.003 | 0.003 0.002 | 6180866.261 7399999.998 | 0.002 0.001 | 0.004 0.005 | 0.004 0.002 |
| 3 | moz-3 | 6180866.248 7400999.987 | 0.003 0.002 | 6180866.257 7400999.999 | 0.002 0.001 | -0.009 -0.012 | 0.004 0.002 |
| 4 | moz-4 | 6180866.260 7401999.997 | 0.004 0.003 | 6180866.258 7401999.999 | 0.003 0.002 | 0.002 -0.002 | 0.005 0.004 |
| 5 | moz-5 | 6179999.981 7401999.982 | 0.004 0.003 | 6180000.000 7401999.998 | 0.003 0.002 | -0.019 -0.016 | 0.005 0.004 |
| 6 | moz-6 | 6180000.003 7401000.002 | 0.003 0.002 | 6179999.996 7400999.997 | 0.002 0.001 | 0.007 0.005 | 0.004 0.002 |
Таблица № 9 в столбцах 3 и 4 содержит уравненные координаты реперов и СКО их определения во втором цикле. Аналогичная информация первого цикла содержится в столбцах 5 и 6. Последние два столбца заполнены деформациями второго цикла и СКО определения этих деформаций.
Далее, составлены несколько таблиц для сравнения вычисленных разными методами деформаций с теми величинами, которые вводились при их моделировании. Проанализируем результаты обработки данных второго цикла:
