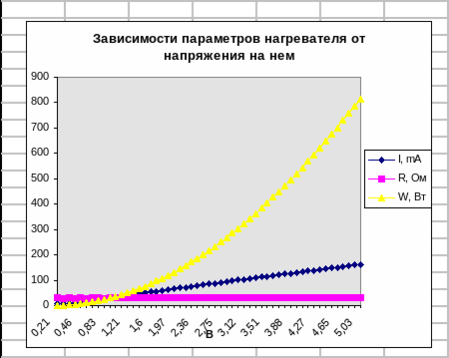

Максимальное напряжение на нагревателе 5 В
Максимальное напряжение на сенсоре 5 В
Максимальная рассеиваемая нагревателем мощность 0,8 Вт
Максимальная температура нагревателя 300 оС
Сопротивление нагревателя при Т=20 оС 29,5 Ом
Сопротивление нагревателя при Т=300 оС 31,0 Ом
Время прогрева датчика от Т=20 оС до Т=300 оС 60 сек
.

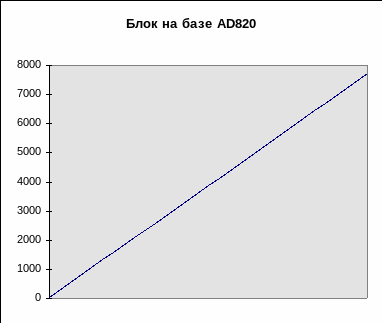

Приложение 8. Вольт-кодовая характеристика измерительного блока на базе ОУ AD820 .
Приложение 9. Описание и характеристики устройства отображения информации.
Точечно-матричный жидкокристаллический индикатор семейства LM44780 основные характеристики.
Тип индикатора пассивный, матричный.
Количество отображаемых символов/строк 20/2
Размеры знакоместа одного символа 5х7
Схема управления и регенерации встроенная
Управление 3-х разрядная линия
Количество генерируемых символов 208

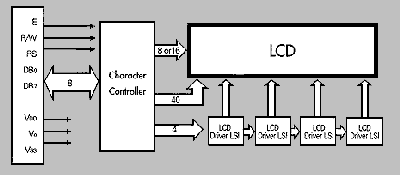

Структурная схема жидкокристаллического модуля семейства LM44780.
Структурная схема жидкокристаллического модуля семейства LM44780.

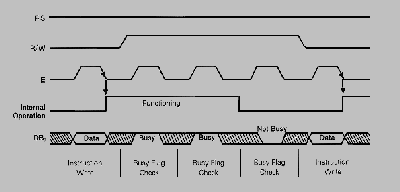

Схема обмена информацией с модулем LM44780.

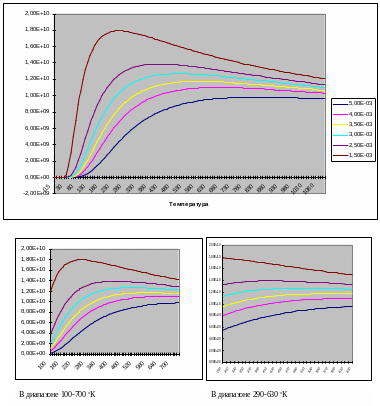

Приложение 10. Расчетные графики зависимости количества носителей заряда от температуры полупроводниковой пленки.
Ниже приведен график зависимости
График построен для Qa =15 кДж / кмоль; = 1 с; Значение параметра E= F- Ed лежит в диапазоне от 1.5*10-3 до 5*10-3
Приложение 11. Эталонные термограммы и таблица взаимных корреляций для некоторых веществ.
Для настройки датчика используются тарированные газовые растворы паров различных веществ в воздухе. Первоначально испытания датчика проводились на 20 эталонных образцах.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

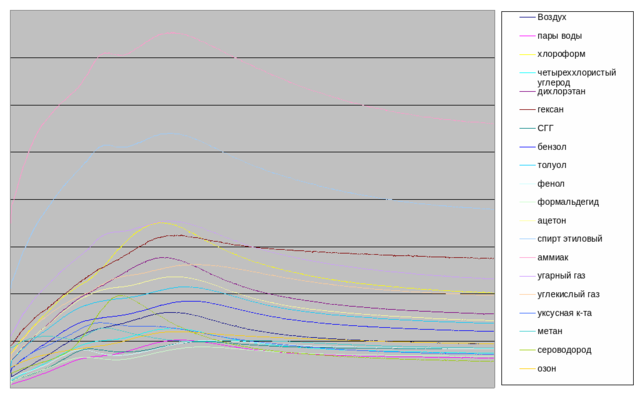

Графики термограмм для веществ, с которыми проводились измерения
| пары воды | 1,00 | ||||||||||||||||||
| Хлороформ | 0,88 | 1,00 | |||||||||||||||||
| Четыреххлористый углерод | 0,77 | 0,91 | 1,00 | ||||||||||||||||
| Дихлорэтан | 0,85 | 0,86 | 0,94 | 1,00 | |||||||||||||||
| гексан | 0,99 | 0,90 | 0,76 | 0,82 | 1,00 | ||||||||||||||
| СГГ | 0,91 | 0,67 | 0,49 | 0,68 | 0,91 | 1,00 | |||||||||||||
| бензол | 0,97 | 0,93 | 0,86 | 0,88 | 0,98 | 0,83 | 1,00 | ||||||||||||
| толуол | 0,94 | 0,93 | 0,91 | 0,95 | 0,95 | 0,81 | 0,98 | 1,00 | |||||||||||
| фенол | 0,94 | 0,87 | 0,67 | 0,70 | 0,97 | 0,87 | 0,94 | 0,87 | 1,00 | ||||||||||
| Формальдегид | 0,95 | 0,80 | 0,60 | 0,72 | 0,96 | 0,97 | 0,90 | 0,87 | 0,92 | 1,00 | |||||||||
| ацетон | 0,88 | 0,97 | 0,82 | 0,80 | 0,91 | 0,73 | 0,92 | 0,91 | 0,89 | 0,86 | 1,00 | ||||||||
| спирт этиловый | 0,70 | 0,43 | 0,18 | 0,38 | 0,71 | 0,91 | 0,60 | 0,56 | 0,70 | 0,86 | 0,56 | 1,00 | |||||||
| аммиак | -0,73 | -0,82 | -0,59 | -0,50 | -0,79 | -0,59 | -0,79 | -0,69 | -0,90 | -0,70 | -0,83 | -0,43 | 1,00 | ||||||
| Углекислый газ | -0,72 | -0,84 | -0,59 | -0,46 | -0,76 | -0,54 | -0,75 | -0,65 | -0,85 | -0,68 | -0,84 | -0,40 | 0,93 | 1,00 | |||||
| угарный газ | 0,90 | 0,64 | 0,45 | 0,62 | 0,90 | 0,99 | 0,82 | 0,77 | 0,87 | 0,96 | 0,70 | 0,91 | -0,61 | -0,56 | 1,00 | ||||
| уксусная к-та | 0,67 | 0,89 | 0,95 | 0,87 | 0,67 | 0,42 | 0,77 | 0,84 | 0,58 | 0,55 | 0,83 | 0,18 | -0,52 | -0,58 | 0,35 | 1,00 | |||
| метан | 0,96 | 0,93 | 0,77 | 0,78 | 0,98 | 0,84 | 0,97 | 0,92 | 0,99 | 0,92 | 0,94 | 0,64 | -0,88 | -0,86 | 0,84 | 0,68 | 1,00 | ||
| Сероводород | 0,84 | 0,98 | 0,85 | 0,76 | 0,88 | 0,62 | 0,91 | 0,87 | 0,89 | 0,76 | 0,96 | 0,39 | -0,90 | -0,91 | 0,61 | 0,82 | 0,94 | 1,00 | |
|
Таблица корреляций термограмм. Серым отмечены эталоны, заложенные в ПЗУ прибора. озон | 0,90 | 0,97 | 0,79 | 0,76 | 0,93 | 0,74 | 0,93 | 0,89 | 0,93 | 0,87 | 0,99 | 0,55 | -0,88 | -0,90 | 0,72 | 0,77 | 0,96 | 0,97 | 1,00 |
40
