6.Техническая документация на матричные жидкокристаллические модули LM44780 HD44780 CONTROLLER APPLICATION NOTES.
http://www.gec.com.au/kc/hd44780.htm
7.Техническая документация на газовые датчики.
http://www.capteur.demon.co.uk
8.Техническая документация на газовые датчики.
http://wgc.chem.pu.ru/personal/htk/histart.htm
9.Техническая документация на микропроцессоры и микроконтроллеры.
http://www.atmel.com
10.Техническая документация на протокол информационного обмена с матричными жидкокристаллическими модулями семейства LM44780. How to control HD44780-based Character-LCD
http://www.iaehv.nl/users/pouweha/lcd0.htm
11.Э.Ю.Бучин, А.Л.Винке, А.В.Проказников, Н.Е.Мокроусов, Физические особенности формирования пористого кремния для газовых сененсоров. Труды ИМ РАН, г. Ярославль, 1992 г.
12.Дж.Блейкмор. Физика твердого тела. Москва. «МИР», 1988 г.
13.Физика вакуума.
http://astra.phtd.tpu.edu.ru/~chair23/russian/study/mol/p2.htm
14. Техническая документация на АЦП. Протоколы информационного обмена с АЦП.
http://www.argussoft.ru/
15. Техническая документация на АЦП и операционные усилители.
http://www.analog.com/
16.Техническая документация на микропроцессоры и микроконтроллеры семейства MCS-51. http://developer.intel.com/sites developer/mcs51/
Приложения

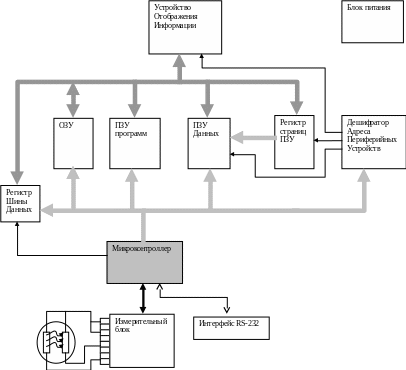

Приложение 1. Структурная схема прибора.

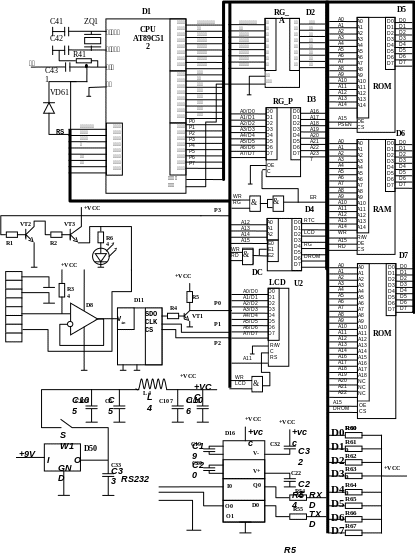

Приложение 2. Принципиальная схема прибора
Приложение 3. Принципы хранения информации в ПЗУ данных. Эталонные термограммы, прошитые в ПЗУ прибора.
Адресное пространство микропроцессора.
ПЗУ программ
0000 hex
7FFF hex
ОЗУ
0000 hex
7FFF hex
9FFF hex
BFFF hex
CFFF hex
EFFF hex
FFFF hex
ПЗУ Данных
Индикатор
Регистр страниц
Резерв
Резерв
0000Hex Указатель на начало таблицы размещения. Длина 1 байт.
0001Hex Справочная информация ( дата записи ПЗУ и т.п.)
Название вещества 1. Длина записи 20 байт.
Длина эталонной записи вещества в байтах. Длина 2 байта.
Адрес эталонной записи в ПЗУ. Длина 4 байта.
Название вещества 2. Длина записи 20 байт.

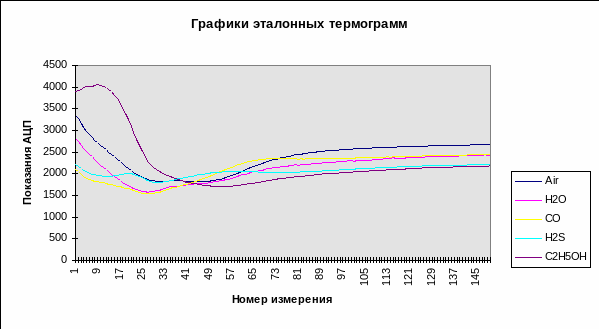

Размещение данных в ПЗУ данных.Эталонные записи в ПЗУ прибора.
В настоящее время в ПЗУ данных прибора в качестве контрольного примера зашиты термограммы следующих веществ
-
Чистый воздух
-
Пары воды
-
Углекислый газ
-
Сероводород
-
Спирт этиловый
Приложение 4. Контрольный пример и определение точности алгоритма обработки данных.
В качестве контрольного примера проводилась проверка алгоритма на системе 8х8
M*X=B
1 шаг – Исходная система
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | ||
| 3 | 10 | -1 | 1 | 2 | 3 | 4 | 10 | 8 | ||
| 4 | 3 | 2 | 1 | 0 | -1 | 2 | -3 | 9 | ||
| M= | -1 | 1 | -1 | 1 | -1 | 1 | -1 | 1 | B= | 12 |
| 1 | 1 | 1 | 0 | 0 | 1 | 0 | 2 | 13 | ||
| 9 | 1 | 8 | 2 | 7 | 3 | 6 | 4 | 14 | ||
| 0 | 10 | 1 | 9 | 2 | 8 | 3 | 7 | 15 | ||
| 6 | 5 | 4 | 1 | 2 | 3 | 4 | 0 | 16 | ||
| Х= | 11,539 | -7,218 | -4,365 | 5,112 | -14,948 | 4,868 | 2,625 | 4,088 |
2 шаг
| 1 | 4 | 6 | 7 | 8 | 10 | ||
| -1 | 1 | 1 | -1 | 1 | 12 | ||
| M= | 9 | 2 | 3 | 6 | 4 | B= | 14 |
| 0 | 9 | 8 | 3 | 7 | 15 | ||
| 6 | 1 | 3 | 4 | 0 | 16 | ||
| Х= | 3,645 | -9,790 | 13,030 | -8,790 | 3,610 |
3 шаг
| 1 | 6 | 8 | 10 | ||
| M= | 9 | 3 | 4 | B= | 14 |
| 6 | 3 | 0 | 16 | ||
| Х= | 1,059 | 3,215 | -1,294 |
4 шаг - Окончательный результат
| 1 | 6 | 10 | ||
| M= | 9 | 3 | B= | 14 |
| Х= | 1,059 | 1,490 |
Приложение 5. Результаты измерений загрязненности воздуха.
При разработке прибора проводились промежуточные контрольные измерения. Приведенные ниже данные представляют собой необработанные ( не нормированные на количество измерений ) результаты измерений суммарной загрязненности воздуха.
В этой части в качестве суммарной загрязненности бралась величина
M1=г-
В этой формуле г –проводимость сенсора в газовой смеси, -проводимость сенсора в эталонной газовой смеси (чистый воздух). Сумма берется по всем точкам термограммы.
Измерения первоначально проводились в замкнутом объеме с чистым воздухом, затем в воздухе в помещении лаборатории, затем в новь в замкнутом объеме с примесью паров спирта (10ppm). Второй слабый пик на графике соответствует добавлению еще 10ppm паров сприта.
Нижний график представляет собой попытку учесть разнличия между эталонным воздухом и «чистым» воздухом в лаборатории. ( Из верхнего графика вычтена «фоновя» проводимость, обусловленная воздухом в лаборатории. В качестве «чистого» воздуха взят результат измерений, наименее отличающийся от эталонного.)
| Серия | Сумма по 150 точкам за 50 сек | Где | Разность с фоном |
| 1 Серия | 132925 | Замкнутый объем | 7201 |
| 129303 | Замкнутый объем | 3579 | |
| 2 Серия | 128038 | Замкнутый объем | 2314 |
| 127356 | Замкнутый объем | 1632 | |
| 3 Серия | 126468 | Замкнутый объем | 744 |
| 125979 | Замкнутый объем | 255 | |
| 4 Серия | 125724 | Замкнутый объем | 0 |
| 126081 | Замкнутый объем | 357 | |
| 5 Серия | 148656 | снаружи | 22932 |
| 152352 | снаружи | 26628 | |
| 6 Серия | 152472 | снаружи | 26748 |
| 168452 | снаружи | 42728 | |
| 7Серия | 162484 | снаружи | 36760 |
| 161306 | снаружи | 35582 | |
| 8 Серия | 155528 | Замкнутый объем | 29804 |
| 151928 | Замкнутый объем | 26204 | |
| 9 Серия | 150372 | Замкнутый объем | 24648 |
| 149073 | Замкнутый объем | 23349 | |
| 10 Серия | 148267 | Замкнутый объем | 22543 |
| 146876 | Замкнутый объем | 21152 | |
| 11 Серия | 145682 | Замкнутый объем | 19958 |
| 144619 | Замкнутый объем | 18895 | |
| 12 Серия | 146374 | Добавлен спирт | 20650 |
| 147044 | Добавлен спирт | 21320 | |
| 13 Серия | 146699 | Добавлен спирт | 20975 |
| 145677 | Добавлен спирт | 19953 | |
| 14 Серия | 143998 | Добавлен спирт | 18274 |
| 143611 | Добавлен спирт | 17887 | |
| 15 Серия | 143453 | Добавлен спирт | 17729 |
| 143392 | Добавлен спирт | 17668 |
Приложение 6. Результаты определения химического состава газовой смеси.
Для определения состава газовой смеси производилось измерение зависимости сопротивления датчика от его температуры. Затем полученная таким образом термограмма раскладывалась по базису из 19 эталонных термограмм. Для разложения по эталонным термограммам применялись одновременно и метод решения системы уравнений и симплекс метод для минимизации невязки. В таблице приведены результаты, полученные обоими способами.
