В скважину до глубины подземного потока опускают пористые мешки с солью, которая растворяется в движущейся жидкости и растворе сносится в водоносный пласт, образуя около скважины подвижную зону электролита, вытянутую по направлению потока. Причём передний её фронт всё время движется со скоростью, примерно равной скорости движения подземной воды, тогда как наиболее концентрированная часть раствора остаётся неподвижной около скважины.

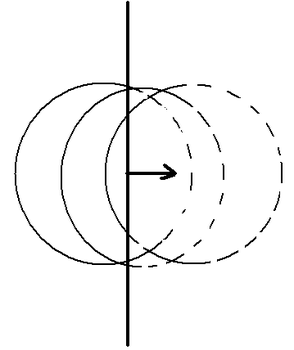

Вместе с солью в скважину погружают один из электродов питающий электрической цепи, состоящей из источника тока и двух заземлений. Второе заземление относят на расстояние в 10-12 раз превышающее глубину потока. После замыкания цепи в земле образуется сложное электрическое поле, обязанное токам, стекающим с заряженной зоны электролита и обсадной трубы. Структуру поля и поведение его во времени изучают на поверхности земли с помощью электроразведочной аппаратуры. Практически измерения сводятся к съёмки замкнутых вокруг устья эквипотенциальных линий. В период обработки материалов эквипотенциальные лини вычерчиваются на миллиметровке в удобном масштабе. По всем изолиниям выделяют максимальной смещение ∆k и с точностью до 100 определяют преобладающее их направление.
Для уточнения направления и скорости потока строят дополнительные графики развёртки (рис.6) и графики зависимости смещения значений от времени наблюдения (рис.7). Нанесенные на графики точки определяют во избежание ошибок.
Если изолинии снимались на оптимальном удалении от скважины, скорость потока вычисляют по формуле , где ∆S2-∆S1 – максимальное смещение за промежуток времени t2-t1, снимаемое с осредненной прямолинейной части графика.
При вычислении скорости по изолиниям, снятым на расстояниях меньше оптимальных, необходимо учитывать влияния обсадных труб и столба солёной воды в скважине. Тогда расчёт ведется по формуле:
, где l2-l1 увеличение длины зоны электролита за промежуток времени t2-t1.
Результаты обработки и интерпритации полевых наблюдений представляют на одном месте для каждой скважины с изображением её разреза и конструкции.
