Текст из файла (страница 2)

В изученном разрезе пористостью обладаю все породы. Но наибольшей пористостью обладают нижеперечисленные породы. Мергель глинистый (Кп = 12,3 %), глина известковистая ( Кп = 14,7 %), мергель глинистый (Кп = 11,5 %), известняк (Кп = 15,6 %), известняк (Кп = 16,4 %), известняк глинистый (Кп = 12,3%), известняк (Кп = 14,9%), глина известковистая (Кп = 8,4 %), глина (Кп = 10,7%), известняк глинистый (Кп = 12,6 %), доломит известковистый (Кп = 13,1%).

Проницаемость-это способность горной породы пропускать сквозь себя жидкость или газ. Величину проницаемости выражают через коэффициент пронициемости. Единицей проницаемости в СИ принят 1*10^-12м², который соответствует 0,981 Д (дарси) – внесистемной единице, применяемой в промышленности. Проницаемость 1*10^-12м² соответствует расходу жидкости (Q) 1 м³/с при фильтрации её через пористый образец горной породы длиной ( L ) 1м, площадью поперечного сечения ( F ) 1 м² при вязкости жидкости ( μ ) 0,001 Па*с и перепаде давления (Δp ) 0,1013 Мпа.

Согласнолинейному закону фильтрации Дарси, проницаемость породы выражается в следующем виде:

Кпр = Q* μ*L/Δp*F

Различают абсолютную, эффектиную и относительную проницаемость.

Абсолютная проницаемость - это проницаемость горной породы (или какого-либо другого пористого тела) применительно к однородному флюиду, не вступающему с ней во взаимодействие.

Эффективная проницаемость – это проницаемость горной породы или вообще пористого тела для данного жидкого (или газообразного) флюида при наличии в поровом пространстве газов (или жидкостей).

Относительная проницаемость – это отношение эффективной проницаемости к абсолютной, она вычисляется арифметически.

Вследствие анизотропии физических свойств горных пород и ориентированного расположения трещин проницаемость в пласте горных пород по разным направлениям может существенно различаться. Обычно в слоистых породах проницаемоть по наслоению выше, чем в направлении перпендикулярном к наслоению. В трещиноватой породе по направлению трещин проницаемость может быть очень высокой, а в перпендикулярных направлениях может практически осутствовать. Диапазон колебаний численных значениий абсолютной проницаемости очень велик от 5-10*10^-11 м² до 1*10^-17 м² и менее.

Проницаемость в разрезе скважины была изучена в двух направлениях – по напластованию и вкрест напластования. Численно эти значения практически одинаковы во всех породах (исключение составляет известняк глинистый, в котором Кпр по наслоению равен 8*10^-15, а перпендикулярно наслоению Кпр равен 109*10^-15). В разрезе проницаемостью обладают известняк – образец № 6 (Кпр = 832*10^-15), известняк – образец № 7 (Кпр = 1003*10^-15), доломит – образец № 9 (Кпр = 38*10^-15), известняк глинистый – образец № 10 (Кпр =22 * 10^-15), известняк – образец № 11 (Кпр = 109*10^-15), известняк глинистый – образец № 16 (Кпр = 109*10^-15), доломит известковистый – образец № 17 (Кпр = 138*10^-15), доломит – образец № 18 (Кпр = 56*10^-15).

Таким образом в изученном разрезе пористостью обладают все породы, а проницаемостью только некоторые. Причём проницаемость вдоль и поперёк наслоения практически одинакова, что говорит об однородном строении породы. По сочетанию рассмотренных коллекторских свойств можно выделить следующие пласты-коллекторы:

1. Пласт представлен известняком (образец № 6), в котором Кп = 15,6, а Кпр = 832*10^-15. Коллектор, возможно, порового типа. Мощность пласта равна 16 м.

1. Пласт представлен известняком (образец № 7), в котором Кп=16,4, а Кпр = 1003*10^-15. Коллектор, возможно, порового типа с внутриформенным видом порового пространства. Мощность пласта равна 31 м

1. Пласт представлен доломитом (образец № 9), в котором Кп = 5,8, а Кпр = 38-45*10^-15. Коллектор, возможно, порового типа с межзеновым видом порового пространства. Мощность пласта равна 16 м.

1. Пласт представлен известняком глинистым (образец № 10), в котором Кп = 12,3, а Кпр = 17-22*10^-15. Коллектор, возможно, смешанного типа. Мощность его составляет 24м.

1. Пласт представлен известняком (образец № 11), в котором Кп = 14,9, а Кпр = 109-123*10^-15. Тип коллектора, скорее всего, смешанный. Мощность пласта равна 18 м.

1. Пласт представлен известняком глинистым (образец № 16), в котором Кп =19,3, а Кпр параллельно наслоению равен 8*10^-15м² и перпендикулярно наслоению равен 109*10^-15м². Коллектор, вероятно, трещиноватого типа. Мощность пласта равна 11 м.

2. Пласт представлен доломитом известковистым (образец № 17), в котором Кп = 13,1, а Кпр =138-196*10^-15м². Коллектор, вероятно смешанного типа. Мощность пласта составляет 14 м.

1. Пласт представлен доломитом (образец № 18), в котором Кп = 8,7, а Кпр = 56-94*10^-15м^2.. Коллектор, скорее всего, смешанного типа. Мощность пласта равна 13 м.

4.Анализ коллекторских свойств.

Большое влияние на коллекторские свойства оказывают литологический состав породы, глубина залегания и этап, на котором происходило формирование пустот (при образовании осадка, при диагенезе, катагенезе, гипергенезе).

В этой главе я попытаюся выявить зависимости коллекторских свойств породы (пористости и проницаемости) от её литологического состава

На графике № 1 и графике № 2показаны зависимости Кп и Кпр от содержания CaMg (Co₃) ₂ в породе. В целом можно сказать, что при увеличении доломитовой составляющей пористость в породе увеличивается. Наибольшие значения Кп имеет при вторичной доломитизации известняка. Теоретически было

График № 1 График № 2

показано, что при доломитизации должно происходить уменьшение объёма занятого доломитом, по отношению к объёму, занятому кальцитом на 12,2 %; на эту виличину и должен теоретически возрастать объём пустотного пространства. Фактически соотношение пористости и степени доломитности для разных районов и различных отложений зависят от структурно-генетического типа первичной породы, времени и химизма процессов доломитообразования. Первичные доломиты, как правило однорадные и имеют микро- и тонкозернистую структуру, и характеризуются низкими значениями пористости и проницаемости. Диагенетическая доломитизация также практически не изменяет коллекторские свойства, т.к. диагенетическое уплотнение ликвидирует дефицит объёма и увеличение пористости не происходит. Увеличение пустотного пространства происходит только при катагенетической метасоматической доломитизации. Таким образом устанавливается влияние на коллекторские свойства не просто доломитности (абсолютного содержания доломита), а именно доломитизации – наложенного процесса, причём наибольшее значение катагенетическая метасоматическая доломитизация.

На графике № 3 показана зависимость Кп от содержания ангидрита. Таким образом, коллекторские свойства пласта уменьшаются при увеличении сульфатной составляющей. График зависимость Кпр от содержания ангидрита имеет аналогичное строение. Пласты ангидрита в разрезе могут являться хорошими флюидоупорами (покрышками).

График № 3

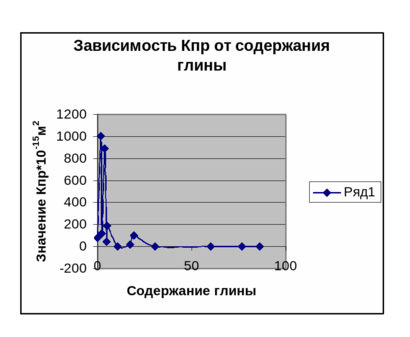

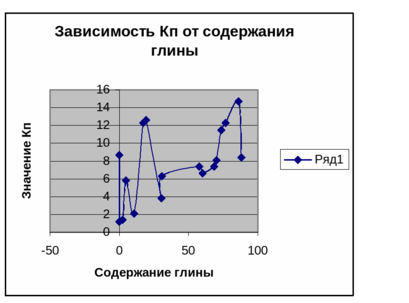

На графике № 4 и на графике № 5 показана зависимость Кп и Кпр от глинистой составляющей. Глинистые породы в практике поисковЮ, разведи и разработки нефтяных и газовых месторождений известны в основном как флюидоупоры. Вследствие значительных вариаций литологического состава и строения глинистые породы выделяются довольно широким спектором коллекторских свойств. Обычно коллекторы относятся к

График № 4

сложному порово-трещинному типу. Открытая пористость пород в разрезе равна 1- 12 %, а проницаемость отсутствует.

На умеренных и больших глубинах (≥ 3 км) глинистые породы могут быть коллекторами. Их пористость в значительной части первична, а проницаемость почти всегда вторична. Она обязана литологической и тектонической трещеноватости, сформировавшейся после того, как породы достаточно уплотнилися.

Мы видим, что при увеличении содержания глины в породе, проницаемость её уменьшается, а пористость увеличивается.

График № 5

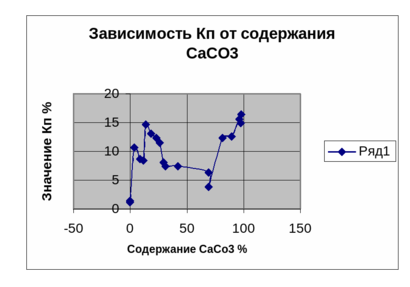

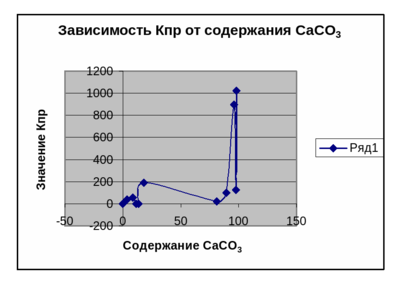

На графиках № 6 и № 7 показаны зависимости Кп и Кпр от содержания в породе CaCO₃. В целом, видно, что при увеличении содержания CaCO₃ в породе, её коллекторские свойства улучшаются. При этом очень важное значение имеет этап, при котором формировалось пустотное пространство и генезис породы. Так, при осаждении тонкозернистого карбонатного материала формируются породы высокопористые (порядка 70-80 %) и относительно равномернопористые. При формировании карбонатных осадков, состоящих из форменных элементов, в них образуются внутрискелетные и межформенные пустоты.

График № 6

График № 7

Очень важное значение для изучения коллекторских свойств породы имеет глубина её залегания.

Известно, что по мере увеличения глубины залегания осадочных горгых пород их строение и физические свойства (в том числе и коллекторские) изменяются. Удалось установить общую закономерность, которая заключается в том, что по мере увеличения глубины залегания пород их пористость и проницаемость постепенно понижаются, а плотность и хрупкость возрастают.

Список используемой литературы.

1. Литология. Б.К.Прошляков, В.Г.Кузнецов.

1. Литология

и литолого-фациальный анализ. Б.К.Прошляков,В.Г.Кузнецов

3. Общая геология. В.С.Мильничук, М.С.Арабаджи.

4. Методические указания к выполнению курсовой работы по дисциплине “Литология”.

Б.К.Прошляков.
