При производстве нивелирования рекомендуется использовать нивелир Н3КЛ

Технические характеристики нивелира Н3КЛ:

Средне квадратическая погрешность измерения превышения, мм.:

на 1 км. хода 3

на станции, при длине визирного луча 100 м. 2

Зрительная труба:

Длина зрительной трубы, мм. 180

Увеличение зрительной трубы, крат 30

Угол поля зрения зрительной трубы 1,3°

Световой диаметр объектива, мм. 40

Минимальное расстояние визирования, м. 2

Компенсатор:

Диапазон работы компенсатора ±15¢

Время успокоений колебаний компенсатора, с. 1

Погрешность компенсации 0,1²

Лимб :

Цена деления лимба 1°

Погрешность отсчитывания по шкале лимба 0,1°

Температурный диапазон работы нивелира от -40° до +50°

Коэфициент нитяного дальномера 100

Цена деления круглого уровня 10

Масса, кг.:

нивелира 2,5

укладочного ящика 2,0

Нивелирный ход прокладывается в одном направлении по программе IV класса:

-нормальная длина визирного луча - 100 м.

-минимальная высота визирного луча над подстилающей поверхностью - 0,2 м.

-разность плеч на станции не более - 5 м.

-накопление разности плеч в секции не более 10 м.

-расхождение значений превышений на станции, определенных по черным и красным сторонам реек, не более 5 мм. ( с учетом разности нулей пары реек ).

Глава 4.

Проектирование съемочной сети.

Все запроектированные в зоне поперечного перекрытия опознаки должны быть привязаны к пунктам геодезической сети сгущения или ГГС (пункты полигонометрии и триангуляции). При этом используются следующие методы привязки опознаков:

1) обратная многократная засечка

2) прямая многократная засечка

3) проложение теодолитных ходов.

Для определения высот опознаков применяют методы тригонометрического и технического нивелирования. Расчет точности выполняется исходя из требований инструкции. Для масштаба 1:5000 с высотой сечения рельефа 2 м. СКО определения планового положения опознаков не должна превышать 0,1 мм.^. m = 0,5 м. Предельная СКО не должна превышать 1 м. СКО определения высот опознаков не должна превышать 0,1 высоты сечения рельефа ( h ), h=0,1^.2 м.=0,2 м. Предельная СКО не должна превышать 0,4 м.

4.1. Проектирование и оценка проекта обратной многократной засечки

4.1.1. Расчет точности положения опознака определенного из обратной многократ ной засечки.

Расчет выполняется для опознока ОПВ№ 9

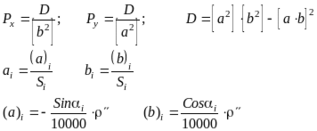

Для определения СКО положения опознака М_р определенного из обратной многократной засечки опрделим веса Р_х и Р_у

Вывод: многократная обратная засечка обеспечивает необходимую точность определения планового положения опознака.

Пусть углы измеряются теодолитом 3Т5КП методом круговых приемов

Технические характеристики теодолита 3Т5КП

Зрительная труба

увеличение, крат 30

поле зрения 1°30¢

фокусное расстояние объектива, мм. 239

диаметр выходного зрачка, мм 1,34

пределы фокусировки от 1,5 до ¥

пределы фокусировки с насадкой от 0,5 до 1,5 м

Отсчетная система

диаметр лимбов, мм 90

цена деления лимбов 1°

увеличение микроскопа, крат 70

цена деления шкалы 1¢

Погрешность отсчитывания 0,1¢

Уровни

цена деления уровня при алидаде горизонтального круга

целиндрического 30²

круглого 5¢

Самоустонавливающийся индекс вертикального круга

диапазон действия компенсатора ±4¢

погрешность компенсации 1-2²

Оптический центрир

увеличение, крат. 2,5

поле зрения 4°30¢

диаметр выходного зрачка, мм. 2,2

пределы фокусировки от 0,6 до ¥

Круг искатель

цена деления 10°

Масса

теодолита (с подставкой), кг. 4,0

теодолита в футляре, кг 8,8

Расчитаем число приемов n¢ при измерении углов.

Следовательно углы следует измерять 2 приемами.

4.1.2. Расчет точности определения высоты опознака ОПВ № 9 полученного из обратной многократной засечки.

Для определения высоты опознака ОПВ №

производится тригонометрическое нивели-

рование по направлениям засечки, в этом

случае превышение вычисляется по форму-

ле . Будем считать, что

ошибками S_i, V_i, i. Тогда СКО предечи вы-

соты по одному направлению вычисляется

по формуле: и вес значения

высоты H_i: . Так как

окончательное значение высоты опознака равно среднему весовому из значений высот получаемых по каждому направлению, то СКО окончательной высоты равна: , где P_H=[ ] - сумма весов отметок по каждому направлению

отсюда, с учетом формулы для веса значения высоты, получим:

Вертикальные углы измерены теодолитом 3Т5КП с m_n=12²

Следовательно метод тригонометрического нивелирования обеспечивает требуюмую точность определения высоты опознока ОПВ № 9.

4.2. Проектирование и оценка проекта прямых многократных засечек.

4.2.1. Расчет точности планового положения опознака ОПВ № определенного из прямой многократной засечки.

Расчеты выполняются для опознака ОПВ № 2

Вывод: многократная обратная засечка обеспечивает необходимую точность определения планового положения опознака.
