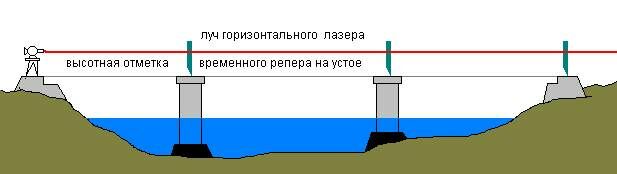

Изменение температуры воздуха и особенно неодинаковый солнечный нагрев металлических конструкций значительно изменяют отметки высот узловых точек и искажают общую картину продольного профиля. Поэтому нивелировать пролетное строение желательно вечером или в пасмурную погоду, когда температурные изменения всех элементов конструкций можно считать равномерными. В этих условиях очевидны преимущества лазерного прибора, позволяющего выполнять наблюдения в темное время суток.
Экспериментальные исследования точности исполнительной съемки лазерными приборами показали, что погрешность определения планово-высотного положения элементов конструкций при расстояниях до 150 м составляет 2—4 мм и зависит в основном от влияния метеорологических факторов внешней среды.Также
перспективно применение фотоэлектронных устройств для регистрации положения лазерной плоскости при исполнительной съемке, так как обеспечивает повышение точности и частично автоматизирует процесс измерений. Так, в Чехословакии при строительстве железнодорожного моста применялась лазерно-телевизионная система (Lastelmodt) для исполнительной съемки пролетных строений. Эта система состоит из лазера, неподвижной марки для ориентирования луча, подвижной марки и дисплея для автоматической регистрации положения луча на марке. Контроль положения конструкций осуществлялся при помощи подвижной марки относительно лазерного луча, ориентированного по направлению оси моста с заданным уклоном. По исследованиям (на расстоянии до 340 м) точность регистрации положения лазерного луча составила 1—5 мм
Наряду с основным, строгим способом оценки точности проекта сети, ориентированным на использование ЭВМ, существуют и приближенные способы, позволяющие, сравнивая различные варианты построения сети, особенно в полевых условиях, оперативно принимать достаточно обоснованные решения. Такие приближенные способы уже не являются универсальными, а ориентированы на конкретные виды сетей.
При строительстве мостового перехода на местности определяют и закрепляют положение центров мостовых опор и других элементов моста, а также производят детальную разбивку при возведении опор и монтаже пролетных строений.
Для этих целей строят специальную геодезическую разбивочную сеть, обеспечивающую выполнение разбивочных работ на всех стадиях строительства мостового перехода. Кроме того, рационально расположенная и надежно закрепленная разбивочная сеть может служить основой и для наблюдений за деформациями моста в процессе его строительства и эксплуатации.
В зависимости от способа разбивки центров опор и условий местности плановую разбивочную сеть создают следующими методами :
При возможности разбивки опор по створу светодальномером в качестве основы могут служить исходные пункты, закрепляющие ось мостового перехода. Эти пункты закрепляют еще в период изысканий.
Разбивка осей опор

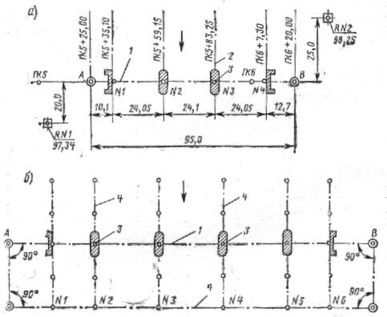

При разбивке осей опор малых и средних сооружений центры опор переносят на местность непосредственным измерением расстояний между знаками (см. пункты А и В на рис.1, а), закрепляющими ось сооружения, и центрами опор, привязанными в проекте к пикетажу дороги.
Если по местным условиям не удается расположить вспомогательный мостик на оси перехода, то его устраивают в стороне, пробивая дублирующую вспомогательную ось (рис.1, б), на которую переносят исходные пункты А и В. Вспомогательную ось желательно располагать параллельно основной оси. Если оси не параллельны» то угол между ними учитывают при переносе центров и осей опор дублирующих на основную. Зимой разбивку осей ведут со льда по вмороженному в лед дощатому настилу. Линейные измерения выполняют компарированными шкаловой лентой или стальной рулеткой. Натяжение ленты или рулетки регулируют динамометром или постоянным усилием опытного рабочего. Измеряя расстояния, инструмент (ленту, рулетку) располагают горизонтально; при уклонах местности более 3—5°, когда горизонтальное расположение измерительного инструмента затруднительно, вносят соответствующие поправки в длины линий. Поверхность земли предварительно планируют, срезая бугры, вырубая кустарник и т. п. На крутых склонах рекомендуется устраивать ступенчатые мостики и переносить расстояние с одного уровня на другой при помощи отвеса. В измеренную длину нужно вводить соответствующие поправки на компарирование измерительных инструментов и на разность температур при измерении и контрольной их проверке. Одним инструментом измеряют в прямом и обратном направлениях, а двумя—в одном направлении.
Разбивка осей опор больших мостов.

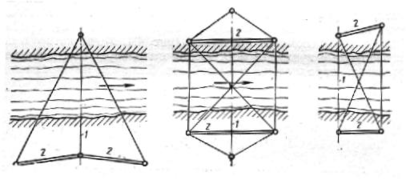

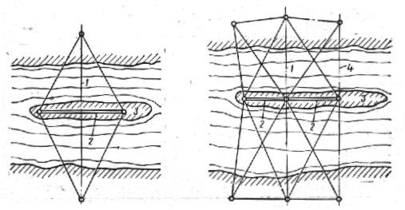

При постройке крупных сооружений на широких и глубоких реках в теплое время года невозможно непосредственными измерениями определить расстояние между исходными пунктами и разбить оси опор. В этом случае прибегают к параллактическому или триангуляционному способам. С этой целью создают на берегах геодезическую опорную сеть, представляющую собой в плане систему треугольников или четырехугольников (рис. 4.2), измеренных с высокой точностью по своим линейным и угловым размерам. Разбивки выполняют, привязываясь к пунктам геодезической опорной сети, имеющей координаты в абсолютной или условной системе.
В триангуляционную сеть включают не менее двух исходных точек, закрепляющих ось моста и расположенных на каждом берегу. Основой триангуляционной сети служат базисы, которые рекомендуется разбивать на ровном месте, свободном от застроек и допускающем точное измерение и беспрепятственное визирование. Конечные точки базисов нужно размещать на незатопляемых местах и прочно закреплять. Разбивку центров опор выполняют угловыми засечками не менее чем из двух точек базиса с пересечением засечек в створе оси моста. Для повышения точности разбивки углы в треугольниках между направлением засечек и осью моста должны быть не менее 25° и не более 150°.
Расстояния между конечными точками моста и между центрами опор,определенные с помощью триангуляции, рекомендуется при возможности проверять непосредственными промерами.
Если трасса расположена по круговой кривой, ось моста принимают вдоль кривой, а продольные оси опор—по направлению радиусов кривой. Точки пересечения продольных осей опор с осью моста будут центрами опор. Поперечная ось каждой опоры образуется касательной к кривой, проведенной в точке центра опоры.
В зависимости от местных условий и размеров моста разбивка может быть проведена методом многоугольника от линии тангенсов, от стягивающей хорды или полярным способом.
Разбивочную сеть создают в частной системе координат, за ось абсцисс которой принимают ось мостового перехода. Сеть представляет собой систему реперов, точность определения отметок которых относительно исходного репера характеризуется средней квадратической ошибкой 3 — 5 мм. Это требование вполне обеспечивается проложением ходов нивелирования III класса. На строительной площадке устанавливают густую сеть рабочих реперов, от которых передают отметки на все возводимые мостовые сооружения.Координаты одного из пунктов, лежащих на этой оси, задают, исходя из условия положительности координат всех пунктов. Ошибка в определении положения пунктов разбивочной сети относительно исходного не должна превышать 10 мм. Пункты разбивочной сети закрепляют в геологически устойчивых местах, не затопляемых высокими паводковыми водами.
На больших мостовых переходах, располагающихся в сложной широкой речной пойме, геодезическая разбивочная основа может строиться из сочетания линейно-угловых и полигонометрических сетей.
Высотную геодезическутю сеть на мостовом переходе создают еще в период изысканий, но по точности она обеспечивает выполнение всех видов работ, в том числе и разбивочных. Для высотных разбивок возле оси моста устанавливают реперы, абсолютные отметки которых определяют геометрическим нивелированием в той системе, в которой получены отметки точек трассы. Реперы нужно сохранять в неизменном положении до окончания строительных работ и сдачи сооружения в эксплуатацию. Отметки построенных реперов надо определять с точностью С^20 YL, но не менее ±10 мм, (где С дано в мм, a L—расстояние нивелирования в км). Вспомогательные реперы устанавливают с допускаемой ошибкой нивелирования от исходных реперов не более ±15 мм.
Точность геодезических работ. На строительстве мостов длиной до 100 м при определении расстояний между исходными пунктами, закрепляющими ось сооружения, и расстояний между осями опор допускается относительная ошибка не более 1:5000. На мостах длиной более 100 м точность измерения расстояний между исходными пунктами, закрепляющими ось моста, и положения осей надфундаментной части опоры зависит от возможного смещения на опорах пролетных строений и выражается формулой
где m — допустимая ошибка измерения, ом;
/пр — длина каждого пролета, см;
n— число пролетов на измеряемом участке моста;
k—коэффициент, зависящий от типа пролетных строений; для балочных пролетных строений, когда может быть допущено смещение подферменных площадок на величину до ±5 см, а также для монолитных арочных и рамных железобетонных мостов коэффициент к =6 000, во всех других случаях, требующих более точного размещения, его принимают равным 10000.
Создавая мостовую триангуляционную сеть для мостов длиной до 200 м, можно ограничиваться измерением одного базиса, а при большей длине моста должен быть второй (контрольный) базис. Длина базисов измеряется в 2 раза точнее, чем при непосредственном измерении мерным инструментом расстояний между исходными пунктами, закрепляющими ось .Допускаемая ошибка в разбивке осей фундаментов опор может быть увеличена вдвое.
При монтаже пролетного строения в зависимости от его конструкции и схемы монтажа (непосредственно в пролете, сборка на берегу и т. п.) геодезические работы обеспечивают детальную разбивку мест установки пролета, периодическую выверку сборки пролета, его плановую и высотную установку, нивелирование профиля пролета (определение строительного подъема). По окончании монтажа производят исполнительную съемку, в результате которой составляют план и профиль пролетного строения, продольный профиль пути.
По мере завершения постройки отдельных частей моста (опор,, пролетных строений и т. д.) проводят геодезические работы по определению геометрических размеров возведенных сооружений и объемов выполненных работ (исполнительные съемки и обмеры). В отдельных случаях на мостах, строящихся в сложных геологических условиях, производят по специальным программам геодезические наблюдения за деформацией построенных сооружений.
Каталог используемой литературы :
1. Геодезическое обеспечение при строительстве мостов
Под редакцией Коугия В.А.,Грузинов В.В. , Малковский О.Н., Петров В.Д.
2. Мосты и тоннели
Под редакцией Попов С.А. , Осипов В.О., Бобриков Б.В. Храпов В.Г. и др.
