где а и b - соответственно радиусы рамки и провода, м; е0= 8,854'10 -12 Ф/м; м0 = 1,2566-10-6 Гн/м - соответственно электрическая и магнитная проницаемости вакуума. Предполагается также, что b « а; это условие всегда выполняется на практике. Подставив эти формулы в (2), находим, что собственная частота колебаний одновитковой круговой рамки составляет

В работе [28] проведен анализ переходной реакции приемной петли в присутствии локального проводящего объекта, который моделировался замкнутым контуром с постоянной времени т. Получено соотношение, связывающее собственную частоту fo и другие параметры петли с допустимой относительной погрешностью измерений Еr:

где tmjn - минимальная временная задержка; tср - длительность среза импульсов тока в генераторной петле; d - коэффициент затухания петли.

В контексте настоящей статьи формула (5) важна в том отношении, что в общем виде иллюстрирует известную закономерность [8]: чем меньше начальное время регистрации tmin, тем выше должна быть собственная частота колебаний рамки f0. Анализ выражения (5) показывает, что при измерениях на ранних временах tmin и fо связаны обратно пропорциональной зависимостью.

К аналогичным выводам пришел А. К. Захаркин [9], рассматривая переходный процесс в присутствии горизонтально-слоистого проводящего полупространства. Им показано, что fo и tmin связаны соотношением

где k2 - коэффициент.

Считается, что при k2= 10 собственный переходный процесс рамки полностью затухает к моменту t = tmin, поэтому сигнал на выходе рамки равен индуцируемому за счет затухания вихревых токов в земле [7, 16].

Комбинируя (1) и (6) с учетом (3), находим: для исследования геологической среды с удельным сопротивлением р, начиная с глубины h min необходимо, чтобы радиус одновитковой рамки (в метрах) не превышал

Напомним, что при постановке зондирований методом переходных процессов радиус генераторной рамки или петли по возможности должен удовлетворять условию "ближней зоны" [16, 17, 24]:

a<2hmin. (9)

График зависимости (9) показан на рис. 3 пунктирной линией. Из двух условий для выбора amin, а именно (7) и (9), нужно руководствоваться тем, которое при решении конкретной геологической задачи накладывает на amin более сильное ограничение. Рис. 3 показывает, что при изучении малых глубин определяющим является условие (7). Из этого же рисунка видно, что при понижении р и/или увеличении hmin минимально допустимый радиус рамки задается неравенством (9).

Представленные в статье оценки возможностей системы для малоглубинной импульсной индуктивной электроразведки на основе анализа быстродействия приемной рамки могут показаться несколько пессимистичными. В принципе, можно рассчитать или измерить собственную переходную характеристику рамки, после чего осуществить деконволюцию полезного сигнала из его свертки с собственным откликом рамки или учесть собственную реакцию рамки при построении алгоритма инверсии данных МПП. Последняя процедура используется в тех случаях, когда с целью подавления помех специально ограничивают полосу пропускания измери тельного тракта [22]. На ранних временах генераторная и приемная рамки связаны не только посредством магнитного поля затухающих в земле вихревых токов, но и непосредственно - вследствие прямых индуктивной и емкостной связей. При близком расположении генераторной и приемной рамок взаимная емкость очень сильно зависит даже от небольших изменений геометрии установки, локальных особенностей ВЧР и ближайшего окружения рамок, нередко включая экспериментатора [11]. Поскольку изучение малых глубин сопряжено с необходимостью измерять быстро изменяющиеся сигналы низкого уровня, даже небольшие изменения емкости приводят к нарушению симметрии зондирующей установки, что негативно сказывается на качестве измерений [13]. Поэтому в инженерной практике путь строгих расчетов переходной реакции рамки или попытки точно измерить эту реакцию на самых ранних временах представляются мало перспективными. По-видимому, при проектировании систем для проведения малоглубинных исследований средствами импульсной индуктивной электроразведки лучше ориентироваться на использование рамки с собственной частотой, которая с запасом гарантирует необходимое быстродействие (см. формулу 6). Снижение прямого взаимодействия между источником и приемником поля может быть достигнуто за счет применения установок с разнесенными рамками.

Следует отметить, что в формуле (4), использовавшейся для оценки собственной частоты рамки, значения емкости и индуктивности вычислены в предположении, что земля не влияет на них, т. е. рамка расположена далеко от поверхности земли. При расположении рамки на поверхности земли ее индуктивность незначительно уменьшится, а емкость сильно возрастет. Это приведет к тому, что собственная частота колебаний, скорее всего, окажется ниже по сравнению с вычисленной по формуле (4). Быстродействие приведенной на рис. 2, а системы определяется не только параметрами приемной рамки, но и других элементов, в частности генераторной рамки. С учетом других элементов системы оценка допустимого минимального времени регистрации tmin сдвинется в сторону более поздних времен, чем выполненная по формуле (6).

Согласно [9, 10, 21] любое из показанных на рис. 2, а звеньев аналогично фильтру, действие которого проявляется в виде искажения формы и запаздывания полезного сигнала. В частотной области каждый из этих фильтров характеризуется частотой среза, являющейся - как и в случае с приемной рамкой - интегральным показателем его быстродействия. Требования к быстродействию элементов системы могут меняться в зависимости от конкретной задачи. В частности, можно снизить требования к быстродействию элементов системы, например, уменьшив в несколько раз коэффициент k2 в формуле (6), если допустима большая погрешность измерений или предпринимаются специальные меры для коррекции искажений способом временного сдвига измеренного сигнала [10, 17, 28].

Заключение

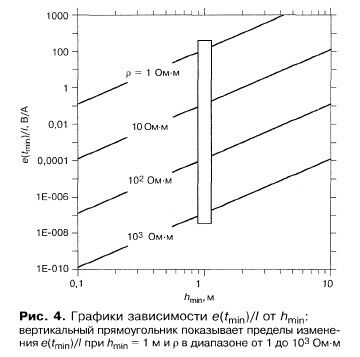

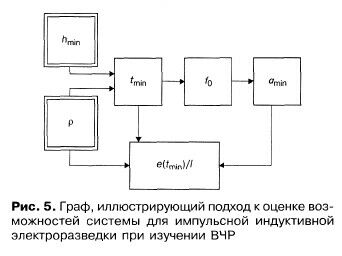

В заключение необходимо подчеркнуть, что при изучении ВЧР большую роль может играть взаимодействие источника и приемника со средой [23], не учитываемое в теории традиционной импульсной индуктивной электроразведки. Прежде всего, речь идет о наших возмож ностях - по существу же, ограничениях- контролировать ток в генераторной рамке и первичное магнитное поле. Если петли располагаются на поверхности земли, то вместе с подстилающей их ВЧР они образуют единую систему, для представления и анализа которой в области ранних времен необходимо использовать теорию систем с распределенными параметрами [5, 12, 25, 26]. Однако общий подход [27] к оценке возможностей измерения переходной характеристики ВЧР остается неизменным. Его суть иллюстрирует рис. 5, который, как нам представляется, не требует специальных пояснений.

Список литературы

1. Барсуков П. О., 2004, Импульсные электромагнитные зондирования в микросекундном диапазоне: Автореф. дис. д-ра физ.мат. наук: Троицк.

2. Бучарский Б. В., Горячев В. В., Павлов А. Т., 1986, Развитие малоглубинной модификации электроразведки ЗСБ: Изв. вузов. Геология и разведка, 8, 74 - 79.

3. Вахромеев Г. С., Кожевников Н. О., 1988, Методика нестационарных электромагнитных зондирований в рудной электроразведке: Иркутск, Изд-во Иркут. ун-та.

4. Вахромеев Г. С., Кожевников Н. О., Никитин И. В., 1989, Методика и результаты малоглубинных ЗСБ при инженерно-геологических изысканиях в Иркутской области: Геофизические методы поисков и разведки рудных и нерудных месторождений: Свердловск, СГИ, 61 - 66.

5. Вахромеев Г. С., Кожевников Н. О., Никитин И. В., 1990, К теории возбуждения электромагнитных полей в индукционной электроразведке: Электромагнитная индукция в верхней части земной коры: М., Наука, 76 - 77.

6. Вишняков А. Э., Вишнякова К. А., 1974, Возбуждение и измерение полей в электроразведке: Л., Недра.

7. Вознюк В. Р., Глинский Б. М., 1973, Особенности измерений при зондировании становлением поля в ближней зоне: Измерительная аппаратура для разведочной геофизики: Новосибирск, 113 - 118.

8. Ефимов Ф. Д., 1976, Переходный процесс приемной рамки и его влияние на результаты наблюдений в дипольном варианте МПП: Методы разведочной геофизики. Электроразведка, НПО "Геофизика", Вып. 26, 72 - 79.

9. Захаркин А. К., 1981, Методические рекомендации по электроразведочным работам методом ЗСБ с аппаратурой "ЦИКЛ": Новосибирск, СНИИГГиМС.

10. Захаркин А. К., 1987, Аппаратурная фильтрация сигнала в методе ЗСБ: Результаты применения метода зондирования становлением поля в районах Сибирской платформы: Новосибирск, СНИИГГиМС, 58 - 77.
