б) на подготовленной позиции - с 10 до 1 мин.;
- повышение живучести за счет сокращения пребывания БМ на огневой позиции;
- повышение автономности за счет использования средств навигации и топопривязки позволяет осуществить самостоятельное движение на огневую позицию и пункт сбора;
- улучшение условий работы оператора в плохую погоду и ночью.
2. Значительное увеличение дальности стрельбы (с 20 до 40 км) обеспечено за счет совершенствования ракетного двигателя (новое смесевое топливо, снижение веса корпуса двигателя с 20 до 9 кг) и улучшения аэродинамического качества снаряда.
3. При двукратном увеличении дальности полета точностные характеристики нового снаряда остались в тех же пределах, что и у снарядов с дальностью до 20 км, состоящих на вооружении. Это достигнуто за счет совершенствования конструкции снаряда, улучшения центровки, а также применения в нем принципиально нового хвостового стабилизатора.
4. Эффективность поражения возросла за счет создания новых типов боевых частей (БЧ) и совершенствования существующих. Так, для осколочно-фугасных БЧ повышена их мощность и используются два типа осколков, что увеличило типаж поражаемых целей. Разработка отделяющихся БЧ позволила повысить эффективность осколочного действия более чем в 6 раз. Завершается разработка боевой части с отделяемыми самоприцеливающимися субэлементами, увеличивающими вероятность поражения бронированных целей, и кассетной БЧ с 45 отдельными субэлементами.
В арсенале Града имеются реактивные снаряды, обеспечивающие постановку противотанковых и противопехотных мин, радиопомех, дымовых завес и освещение театра военных действий в ночное время.
В настоящее время на вооружении иностранных государств находится около 3 тысяч установок Град . ГНПП Сплав совместно с предприятиями - смежниками предлагает заинтересованным инозаказчикам несколько вариантов модернизации этой системы:
1. Полноразмерная модернизация с поставкой поста управления огнем Капустник-Б (для размещения на любом шасси по желанию заказчика), доработкой боевой машины БМ-21 на территории заказчика.
2. Поставка реактивных снарядов к существующим БМ-21. Возможны другие варианты.
В целом же можно утверждать, что усовершенствованный Град - это мощное оружие XXI века.
ГЕНИЙ РЕАКТИВНЫХ СИСТЕМ
Это сегодня российские РСЗО Град , Ураган и Смерч известны во всем мире не меньше, чем автомат Калашникова, танк Т-34, самолеты МиГ-29 и Су-27. А в 1957 году выдающемуся конструктору Ганичеву стоило больших трудов возродить и отстоять идею РСЗО, в эффективность которых в то время мало кто верил.
В 1998 году Государственное научно-производственное объединение Сплав отметило два знаменательных юбилея - 80 лет со дня рождения выдающегося конструктора современных реактивных систем залпового огня (РСЗО) доктора технических наук профессора Александра Никитовича Ганичева и 35-летие принятия на вооружение его детища - самой массовой в мире РСЗО Град .
Александр Ганичев родился 25 августа 1918 года в деревне Судаково Тульской области в крестьянской семье. В 1938 году окончил Тульский индустриальный институт. Трудовую деятельность начал на Тульском патронном заводе. Во время войны работал на оборонных предприятиях Новосибирска и Зеленодольска, а с 1945 года до конца своей жизни - в НИИ-147 (впоследствии - знаменитое ГНПП Сплав ).
Исключительный природный ум, организаторские способности и целеустремленность позволили А.Н. Ганичеву за сравнительно короткий срок пройти путь от рядового инженера до главного конструктора - первого заместителя генерального директора.
В ГНПП Сплав Ганичевым были широко развернуты работы по созданию артиллерийских гильз и по совершенствованию технологии их массового производства, а в 1957 году начаты работы по новому поколению реактивных систем залпового огня и реактивных снарядов к ним.
Анализируя пути развития РСЗО, Ганичев предложил новые подходы и оригинальные технические решения при конструировании неуправляемых реактивных снарядов, новые технологии производства ракетных двигателей и боевых частей (БЧ). В частности, для производства корпусов снарядов он использовал гильзовую технологию - глубокую вытяжку, применил раскрывающееся оперение, ракетный двигатель с тандемным расположением шашек.
Результатом этой работы было принятие на вооружение в 1963 году первой из современных РСЗО - Град с дальностью стрельбы 20 км, калибром 122 мм и 40 направляющими, давшая мощный толчок интенсивному развитию РСЗО во всем мире.
В Советском Союзе Град стал базовой системой для межвидового реактивного оружия, которое по уровню технологичности и сегодня не имеет равных в мире. Были созданы модификации системы для ВДВ и ВМФ.
В 1965 году за три месяца было выполнено важное правительственное задание - сдана в серийное производство легкая переносная одноствольная РСЗО Град-П с дальностью стрельбы 11 км, известная как Партизан . В ней наиболее ярко проявились идеи унификации, а система калибра 122 мм получила дальнейшее развитие. В 1967 году в войска поступает РСЗО Град-В с дальностью стрельбы более 20 км и боевой машиной с 12 направляющими, а в 1976 году - полковая РСЗО Град-1 с дальностью стрельбы 15 км и 36 направляющими.
Будучи незаурядным технологом, Ганичев применил принцип комплексного конструкторско-технологического подхода, что позволило за 15 лет производства снизить трудоемкость изготовления Града в десятки раз.
На рубеже 70 - 90-х годов Ганичев сформулировал концепцию развития системы залпового огня повышенной мощности, названной Прима . Александр Никитович поставил на первый взгляд невыполнимую задачу: создать систему, которая по мощности в несколько раз превосходила бы Град , но базировалась бы на технологических и производственных решениях, освоенных промышленностью.
В Приму Ганичев заложил принципиально новые конструкторские решения, касающиеся прежде всего снаряда. В нужной точке траектории по команде от электронного взрывателя боевая часть отделялась от двигателя и с помощью специальной парашютной системы опускалась и накрывала цель. В декабре 1982 года были успешно завершены заводские испытания Примы .
Творческая мысль Ганичева всегда была устремлена в будущее. Еще в 1964 году, когда производство Града только начинало осваиваться, по инициативе конструктора была подготовлена инженерная записка о дальнейшем развитии систем залпового огня. В ней предлагалось разработать высокоэффективную 200-мм армейскую систему Ураган с 16 направляющими. В этой системе Александр Никитович впервые реализовал принцип кассетных боевых частей для РСЗО, что позволило создать оружие с большой площадью поражения залпом. Система имела дальность действия 35 км и оснащалась новыми реактивными снарядами: кассетами осколочного действия, фугасными снарядами, противотанковыми минами и другими.
Еще в конце 60-х гг. Александр Никитович задумал 300-мм РСЗО с дальностью стрельбы до 70 км. Под его руководством были разработаны системы коррекции по дальности и угловой стабилизации, которые в несколько раз повысили эффективность всей системы.
Эта РСЗО получила название Смерч . Однако завершить работы над ней Ганичеву не довелось. 2 января 1983 года конструктора не стало. Работу по Смерчу выполнил ученик Александра Никитовича - главный конструктор РСЗО Герой Социалистического Труда Геннадий Денежкин. Сегодня Смерч не имеет аналогов в мире и является базовой системой для будущих РСЗО.
Ганичев обладал научной интуицией и предвидел, что пути развития РСЗО лежат в области создания высокоинтеллектуального оружия. В 1980 году он продемонстрировал первую самоприцеливающуюся БЧ. А на одном из научно-технических советов рассматривался первый проект самонаводящейся БЧ. Начиная с 60-х годов, он успешно развивал технологии РСЗО гражданского назначения - для борьбы с градом Облако и Небо .
Ганичев, основатель новой научной школы, воспитал плеяду специалистов высокой квалификации. Многие из нынешних конструкторов, ученых, инженеров Сплава и предприятий-смежников благодарны Александру Никитовичу за помощь в творческом становлении. Под его руководством создано порядка 10 систем залпового огня, более 40 боеприпасов к ним. На технические решения, предложенные Ганичевым лично и в соавторстве, получено почти 400 авторских свидетельств.
К 80-летию Александра Ганичева коллектив Сплава подготовил достойный подарок: в результате глубокой модернизации дальность Града увеличена с 20 до 40 км.
За выдающийся вклад в развитие вооружения А.Н. Ганичев удостоен звания Героя Социалистического Труда и дважды лауреата Государственной премии.
Знаменательные юбилеи конструктора и его оружия были торжественно отмечены в Туле и Санкт-Петербурге. Память о славном сыне, самородке земли русской, гениальном конструкторе, увековечена мемориальными досками, мемориалами РСЗО, стипендиями лучшим студентам Тульского университета.
Приложения
122-мм БМ-21 "Град"
В 1965 году освоен выпуск 40-ствольной реактивной системы залпового огня БМ-21 "Град".
В то время была создана новая аэродинамическая система стабилизации - стабилизаторы снаряда, находясь в закрытом положении, при выходе из направляющей трубы раскрываются и жестко фиксируются. Это позволило создать компактный пакет направляющих. Многозарядность реактивных систем, имеющих малогабаритные и простые по устройству пусковые установки, определяет возможность одновременного поражения целей на значительных площадях, а залповый огонь обеспечивает внезапность и высокий эффект воздействия на противника. Они высокомобильны, способны за считанные минуты после прибытия на позицию открыть огонь и сразу покинуть её, уйдя от ответного огня. Более 2000 штук РСЗО БМ-21 поставлено ОАО "Мотовилихинские заводы" на вооружение в различные страны мира.
Установка "Град" предназначена для поражения живой силы и небронированной техники в ближайшей тактической глубине.
Основные характеристики
Калибр, мм122
Дальность стрельбы, км:
Максимальная 20,38
Минимальная 5
Время залпа, с20Количество направляющих, шт.40Масса основного РС, кг66,6Масса БМ, т13,7Расчет, чел.6Время перезаряжания, мин.7
220-мм РСЗО "Ураган"
В 1975 году освоен выпуск 220-мм РСЗО "Ураган".
Состав:
Боевая машина (БМ) 9П140
Транспортно-заряжающая машина (ТЗМ) 9Т452
Реактивные снаряды (РС)
Учебно-тренировочные средства.
Боевая машина предназначена для стрельбы реактивными снарядами с целью поражения живой силы и техники противника в районах сосредоточения, на марше и в боевых порядках, вертолетов и самолетов на аэродромах, командных пунктов, складов горючего и других целей. БМ позволяет транспортировать снаряды в направляющих, оборудована электрическим приводом наведения, средствами связи и прибором ночного видения. Ведение стрельбы возможно как с выходом из БМ, так и из кабины. РСЗО "Ураган" имеет возможность железнодорожной, водной, воздушной транспортировки. Эксплуатация комплекса возможна в любое время года и суток, в различных климатических условиях и на зараженных месностях.
Основные характеристики
Калибр, мм 220
Дальность стрельбы, км:
Максимальная 34
Минимальная 8,5
Время залпа, с20Количество направляющих, шт.16Масса основного РС, кг280Масса БМ, т20,2Расчет, чел.4Время перезаряжания, мин.15Количество возимых РС на ТЗМ,шт.16

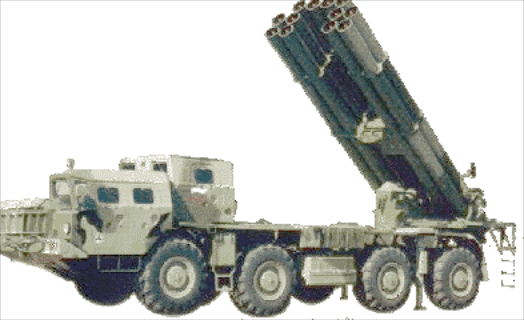

300-мм РСЗО "СМЕРЧ"
В 1987 году освоен выпуск 300-мм РСЗО "Смерч". Согласно оценкам многих специалистов, лучшей системой реактивной артиллерии в мире считается российская РСЗО "Смерч". Ряд принципиально новых технических решений, воплощенных в конструкции реактивного снаряда, позволяет отнести ее к совершенно новому поколению оружия подобного рода. В первую очередь это относится к созданной впервые в мире системе коррекции полета вращающегося реактивного снаряда. Коррекция полета по углам тангажа и рысканья, осуществляемая по сигналам системы управления, производится газодинамическим исполнительным органом, конструкция которого не имеет аналогов в мировой практике.
Состав РСЗО "Смерч":
Боевая машина (БМ) 9А52-2
Транспортно-заряжающая машина (ТЗМ) 9Т234-2
Реактивные снаряды
Учебно-тренировочные средства
Арсенальное оборудование
Основные характеристики
Калибр, мм 300
Количество пусковых труб, шт.12
Дальность стрельбы, км:
Максимальная 70
Минимальная 20
Площадь поражения одним залпом, га 67,2
Время полного залпа, с 40
Запас хода боевой машины, км 900
Расчет, чел .4
Масса снаряда кг .800
База колесная 8х8
