Министерство образования Российской Федерации

Самарский Государственный Технический Университет

Кафедра "Технология твердых химических веществ"

Отчет по лабораторным работам

«Определение и расчет параметров детонации зарядов ВВ»

Студентки 5-ИТ-1 Н. Б. Ивановой

Проверил:

Профессор А. Л. Кривченко

Самара 2001 г.

1. Цель лабораторной работы

Целью работы является: изучение современных методик исследования быстропротекающих процессов, анализ способов теоретического прогнозирования параметров детонации и определение параметров детонации и метательной способности зарядов из БВВ.

1. ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ДЕТОНАЦИИ ЗАРЯДОВ ВВ

1. Основные явления, определяющие детонацию

Взрывчатые вещества (ВВ) — это вещества, способные к экзотермическому превращению, .которое передается от реагирующего слоя .к близлежащему, распространяясь в виде волны по всему заряду ВВ. Для того чтобы процесс, именуемый детонацией, оказался принципиально возможным, .необходимо, чтобы реакция экзотермического превращения протекала за чрезвычайно короткое время. Такие времена реакции, порядка 1 мкс, возможны лишь при очень высоких давлениях, при которых волны сжатия всегда трансформируются в ударные волны. Таким образом, детонацию можно представить себе как совокупное действие ударной волны и химической реакции, при которой ударный импульс инициирует реакцию, а энергия реакции поддерживает амплитуду волны, (скорость детонации различных ВВ составляет от 1500 до 10000 м/с), а давление непосредственно за фронтом волны — от 1 до 50 ГПа.

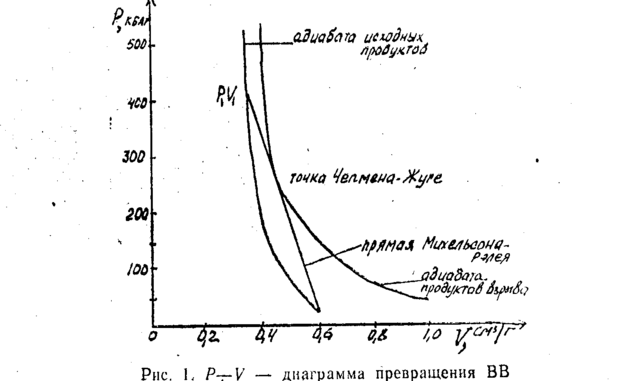

Процесс превращения исходного ВВ в конечные продукты взрыва можно представить следующим образом. Исходное состояние системы характеризуется начальным давлением Р_о и начальным удельным объемом V_о. Под действием ударной волны ВВ сжимается и его исходное состояние (точка с. координатами Р_о, V_о) скачком изменяется и соответствует точке P₁ V₁ динамической адиабаты. В сжатом ВВ начинается химическая реакция. Вследствие реакция выделяется тепло. При этом состояние системы будет описываться не адиабатой исходных продуктов, а адиабатой продуктов взрыва, которая лежит выше из-за выделения тепла. Графически этот процесс .представлен Р—V диаграммой на puc 1.

Если процесс детонации стационарен, то переход от исходного вещества к адиабате продуктов взрыва совершается по прямой линии, соединяющей точки Р₁, V₁ и P_о, V_о. Состояние Р₁, V₁ на диаграмме, отвечающее ударному фронту, распространяется по ВВ 'со скоростью детонации D.

При стационарной детонации с такой же скоростью должны распространяться и другие промежуточные состояния, соответствующие выделению той или иной доля полной энергии. Следовательно; изменение состояний в процессе химической реакции должно происходить по прямой, соединяющей точки, так как только Р₁, V₁ и P_о, V_о на этой прямой все промежуточные состояния распространяются по ВВ со скоростью D. Прямая равных скоростей распространения на Р—V диаграмме, по которой происходит .переход с одной адиабаты на другую — эта прямая Михельсона-Релея. Точка касания прямой Михельсона-Релея с адиабатой конечных продуктов взрыва —точка Чепмена-Жуге. Она отвечает моменту окончания химической реакции и выделению максимального количества тепла, идущего на поддержание процесса детонации.

Для полного описания процесса детонации, помимо знания давления за фронтом ударной волны и скорости детонации, необходимо знать распределение скорости потока продуктов детонации (ПД) за фронтом волны во времени U=U(t) и время существования самой волны. Зная параметры D и U=U{t}, можно, основываясь на выводах гидродинамической теории, рассчитать давление за фронтом волны Р, показатель политропы процесса п , определить во многих случаях время химической реакции т и ширину зоны химической реакции (ЗХР) — а.

Современная гидродинамическая теория детонации позволяет математически описать процесс детонации ВВ с помощью уравнений сохранения массы, импульса и энергии, уравнения состояния продуктов детонации и дополнительного уравнения, так называемого условия касания.

Уравнение состояния ПД в общем виде выглядит следующим образом:

где f — функция описывает главным образом тепловое движение; g — силы, возникающие при межатомном взаимодействии.

Уравнение Лалдау-Зельдовича вида Р=Аⁿ имеет достаточно простой вид и с некоторыми допущения описывает состояние ПД во всем диапазоне давлений расширяющихся ПД, поэтому оно использовало для вывода соотношений, определяющих параметры детонации.

В общем виде система уравнений может быть записана следующая:

_оD=(D-U); (1)

P= _оDU; (2)

-_о-Q_V=1/2P(V_o-V); (3)

Р=Аⁿ (4)

(5)

где _о и — плотность заряда ВВ и ПД соответственно;

V_о и V — удельный объем ВВ и ПД; D — скорость детонации; U — массовая скорость ПД;  и _о — внутренняя энергия ВВ и ПД; Qv — теплота взрыва; А — постоянная; п — показатель политропы.

Заметим плотность в уравнении (4) на удельный объем

P=A*1/Vⁿ (6)

и продифференцируем обе части данного уравнения

(7)

подставив данное выражение в условие касания (5), получим

(8)

Из этого следует, что

(9)

или

(10)

Совместным решением уравнений (1) и (2) получим уравнение прямой Михельсона-Рэлея в виде

(11)

Подставив в уравнение (4) выражение (8), получим

(12)

Заменив Р на его выражение из уравнения (2), получим

D/U=n+1 (13)

Используя уравнения (9) и (13), получим следующие соотношения для параметров детонации:

(14)

P=_оDU= (15)

(16)

(17)

Анализ данных уравнений показывает, что для определения всех параметров детонации необходимо и достаточно измерить любые два параметра в точке Чепмена-Жуге, где заканчиваются все химические превращения.

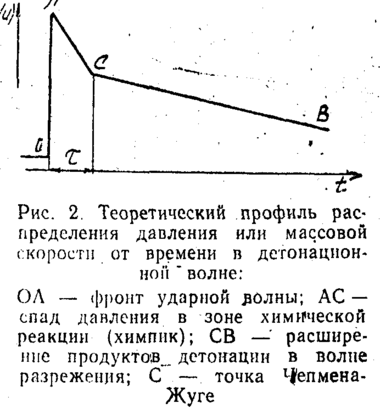

Теоретический профиль распределения давления или массовой скорости от времени в детонационной волне, приведен на рис. 2.

Время , отвечающее излому профиля давления — время химической реакции, и по нему можно рассчитать ширину ЗХР-а.

, (18)

где — средняя скорость потока в ЗХР.

На практике для определения параметров детонации оказалось удобно измерять D и профиль массовой скорости U=U(t). Для измерения массовой скорости чаще всего пользуются откольным и электромагнитным методами.

2.1.1 Откольный метод определения массовой скорости ПД.

Идея откольного метода заключается в измерении . скорости движения свободной поверхности пластины, плотно прижатой к торцу заряда ВВ. Падающая детонационная волна распространяется по пластине с затухающими параметрами, при этом скорость движения свободной поверхности пластины связана с массовой скоростью волны, выходящей на эту поверхность следующим соотношением:

W_n=2U_n, (19)

где W — скорость свободной поверхности пластины; U_n — массовая скорость ударной волны в пластине.

З
атухание параметров ударной волны зависит от толщины пластины и профиля давления падающей детонационной волны, поэтому характер изменения скорости свободной поверхности от толщины отражает профиль самой волны.

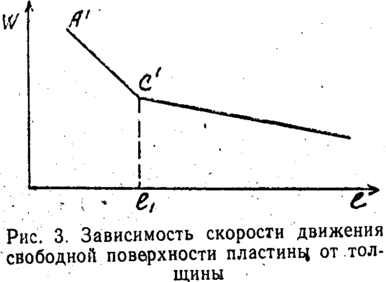

На рис. 3 приведена зависимость скорости движения свободной поверхности пластины от ее толщины. Область А'С' соответствует влиянию на скорость свободной поверхности ЗХР в детонационной волне. В точке С' химпик полностью затухает. Поэтому эта точка определяет параметры в плоскости Чепмена-Жуге падающей детонационной волны.

Условие равенства давлений и массовых скоростей на границе раздела ВВ — пластина позволяет определить параметры детонации по параметрам ударной волны в материале пластины. На рис. 4 приведена

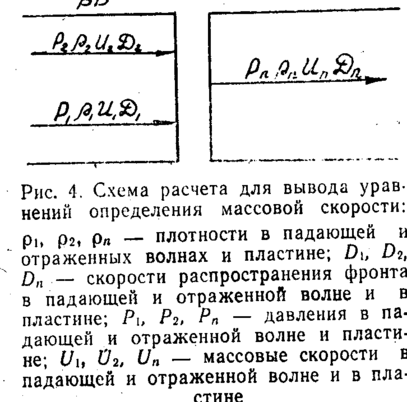

схем а расчета для вывода уравнений;

При падении детонационной волны на границу раздела ВВ — пластина по материалу последней пойдет затухающая волна, а по продуктам детонации — отраженная волна, направленная в другую сторону. На границе раздела имеют место следующие соотношения:

(20)

(21)

Воспользуемся законом сохранения импульса и запишем:

Используя акустическое приближение для динамической жесткости падающей и отраженной волны, получим

(22)

Давление в детонационной волне будет равно

Заменим U₂ на выражение U₁-U_n , тогда

Согласно уравнению (2)

Отсюда

Произведя преобразования, получим

(23)

Разделив обе части на D, получим выражение для массовой скорости

(24)

С помощью полученных уравнений (23) и (24), используя соотношение (21), можно определить давление и массовую скорость в точке излома профиля, проведя .несколько экспериментов на различных толщинах пластин, а также найти ширину ЗХР. Для этого рассмотрим t-х диаграмму выхода детонационной волны на границу раздела BB —пластана и распространение ударной волны в пластине (рис. 5). Падающая на пластину детонационная волна со скоростью D_о генерирует в материале ударную волну, распространяющуюся со скоростью D_n и, вызывает движение границы раздела со скоростью
