Контроль сопротивления изоляции — измерение активного сопротивления R изоляции с целью предупреждения замыкания на корпус. В сетях с изолированной нейтралью R_{изоляции­} определяется током замыкания на землю, поэтому периодически производится замер R_{изоляции­}.

Применение малых напряжений. Наибольшая безопасность для человека достигается при напряжении до 10 В, т.к. при таком напряжении ток, проходящий через тело человека не превышает 1 мА.

== Вопрос 2 ==

Анализ эффективности применения защитного заземления в заземленных электрических цепях.

Защитным заземлением называется преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут находится под напряжением.

Назначение защитного заземления — устранение опасности поражения током в случае прикосновения к корпусу или другим металлическим частям ЭУ, оказавшимися под напряжением (для изолированных сетей).

Область применения — сети напряжением до 1000 В переменного тока, изолированные от земли или сети напряжением выше 1000 В переменного и постоянного тока с любым режимом нейтрали.

Рабочее заземление — заземление в какой-либо точке токоведущих частей ЭУ, необходимое для обеспечения нормальной работы ЭУ.

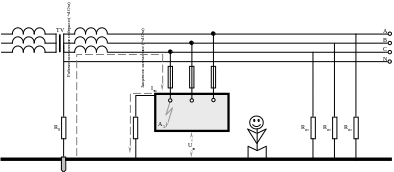

Схема замещения:

U _зм = U_ф – U₀ = U_ф – I_змR₀ = U_ф - ;

U_зм = 0,5U_ф, т.е. если U_ф­­ = 220 В, то U_зм = 110 В, тогда I_ч = 110 мА  смерть.

Вывод: в заземленных электрических сетях защитное заземление неэффективно и его применение в качестве единственной меры защиты недопустимо! В данных сетях применяют зануление.

== Вопрос 3 ==

Анализ эффективности применения защитного заземления в электрических сетях изолированных от земли.

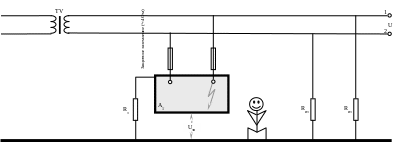

Схема замещения:

U _зм = ;

Если R_з  0, то  1, а U_зм  0.

Вывод: в сетях, изолированных от земли, защитное заземление является эффективной мерой защиты и может использоваться как единственная защита.

Лекция 15: Классификация и конструктивное исполнение заземляющих устройств.

Вопросы:

1. Классификация заземляющих устройств.

2. Конструктивное исполнение заземляющих устройств.

== Вопрос 1 ==

Классификация заземляющих устройств.

Каждая ЭУ должна быть непосредственно заземлена.

Заземлитель — проводник. имеющий непосредственный контакт с землей.

Магистраль заземления — проводник, имеющий два и более ответвлений.

Защитный (заземляющий) проводник — проводник, соединяющий заземляемые части ЭУ с заземлителем.

Заземляющее устройство — совокупность заземлителя и заземляющего проводника.

В зависимости от различных условий режимов работы, видов грунтов заземляющие устройства классифицируются:

1. по числу электродов:

• одиночные;

• групповые.

1. по месту размещения заземлителей:

• выносные;

• контурные.

1. по исполнению заземлителей:

• естественные;

• искусственные.

Выносные заземляющие устройства характеризуются тем, что его заземлитель вынесен за пределы площадки, на которой размещено оборудование или сосредоточен на некоторой части этой площадки, поэтому его еще называют сосредоточенным.

Недостаток: отдаленность от защитного оборудования.

Достоинство: возможность выбора места размещения электродов заземлителей, наименьшая удельная проводимость.

Контурные заземляющие устройства характеризуются тем, что электроды его заземлителя размещаются по контуру площадки, где находится оборудование, а также внутри этой площадки (распределенные заземляющие устройства).

Достоинство: возможность выравнивания потенциалов.

Недостаток: при ремонтных работах возрастает возможность нарушения непрерывности соединения.

В качестве искусственных заземлителей применяют:

1. вертикальные электроды:

• стальные трубы (диаметром 5-6 см, толщиной стенки не менее 3,5 мм и длиной 2,5-3 м);

• металлические уголки (4040, 6060 мм, высотой полки 4 мм и длиной 2,5-3 м);

• прутковую сталь (диаметром 10 мм и длиной до 10 м).

1. горизонтальные электроды:

• полосовую сталь (сечением 412 мм);

• круглую сталь (диаметром от 6 мм).

В плохо проводящих грунтах для обеспечения минимального сопротивления заземления используют:

• глубинные заземлители (полоска стали длиной 10-12 м);

• укладку вокруг электродов грунта с повышенной проводимостью (влажная глина);

• используют обработку почвы раствором поваренной соли (нежелательно, т.к. поваренная соль приводит к коррозии);

• используют устройство выносных заземлителей на участках с хорошей проводимостью.

Лекция 16: Анализ эффективности применения зануления в электрических сетях.

Вопросы:

1. Назначение, области применения, принцип действия зануления.

2. Анализ эффективности применения зануления в заземленных электрических цепях.

3. Анализ эффективности применения заземления в изолированных от земли электрических сетях.

== Вопрос 1 ==

Назначение, области применения, принцип действия зануления.

Зануление — преднамеренное электрическое соединение нетоковедущих частей электрической установки с глухозаземленной нейтралью источника трехфазного тока или с глухо-заземленным выводом источника однофазного тока с целью превращения замыкания на корпус в КЗ.

Нулевой защитный проводник — проводник, обеспечивающий вышеуказанное соединение.

Назначение зануления — устранение опасности поражения током человека, коснувшегося поврежденной электрической установки в следствие КЗ и быстрое срабатывание защиты.

Области применения зануления:

• трехфазные четырехпроводные сети с ГЗН (ЭУ до 1000 В);

• однофазные сети переменного тока с заземленным выводом источника тока.

== Вопрос 2 ==

Анализ эффективности применения зануления в заземленных электрических цепях.

Это – нормальная работа ЭУ в аварийном режиме.

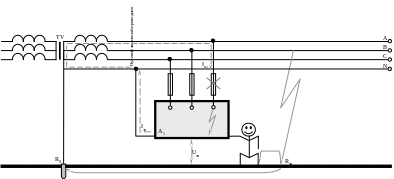

Пусть фаза А замыкает на корпус. Ток замыкания потечет по нулевому заземленному проводнику (НЗП), по НРП на нейтраль, а с нейтрали на фазу А. Т.к., на пути тока замыкания малые сопротивления, то ток зануления равен току КЗ. ток КЗ вызывает срабатывание аппарата защиты (перегорает плавкая вставка), напряжение с ЭУ снимается. В данном случае ток КЗ не превышает тока ставки. Человек, касающийся поврежденной ЭУ, остается жив. Время перегорания плавкой вставки колеблется в интервале 0,02-0,5 сек.

Теперь рассмотрим аварийный случай.

Пусть фаза B замыкается на землю. Через человека потечет ток в 250 раз меньше (R_ч = 1000 Ом, R₀ = 40 Ом), и человек не будет поражен смертельно.

Зануление является эффективной мерой защиты в сетях с глухозаземленной нейтралью и его можно применять в качестве единственной.

== Вопрос 3 ==

Анализ эффективности применения заземления в изолированных от земли электрических сетях.

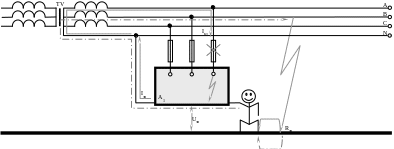

Пусть фаза А замыкает на корпус. Корпус находится под напряжением замыкания. Ток пойдет через НЗП на нейтраль и фазу А. Ток КЗ вызовет перегорание предохранителя, напряжение снято с ЭУ. Обеспечивается безопасность человека. При нормальном режиме работы сети, но аварийном режиме работы ЭУ зануление свои функции выполняет аналогично заземленным сетям.

В случае аварийного режима работы сети, если фаза В на земле, ток потечет через человека.

Зануление НЕ является эффективной мерой защиты в сетях, изолированных от земли.

Лекция 17: Анализ эффективности применения защитного отключения.

Вопросы:

1. Назначение, области применения, основные элементы устройства защитного отключения (УЗО).

== Вопрос 1 ==

Назначение, области применения, основные элементы устройства защитного отключения (УЗО).

Защитное отключение (ЗО) — быстродействующая защита от поражения электрическим током, путем автоматического отключения ЭУ от сети при возникновении в ней опасности поражения человека. Безопасность обеспечивается путем ограничения времени протекания через человека опасного тока.

ЗО применяется в ЭУ до 1000 В с изолированной или глухозаземленной нейтралью.

Основные требования, предъявляемые к УЗО:

• высокая чувствительность, т.е. способность реагировать на малое изменение входной величины;

• малое время отключения: t_откл = t_{сраб.УЗО} + t_{сраб.автомата}. Существующие конструкции УЗО гарантируют время отключения от 0,05 до 0,2 секунд;

• селективность действия, т.е. избирающее свойство — способность отключать неисправную ЭУ не отключать исправную;

• достаточная надежность;

• потребление минимальной энергии;

• эргономическая целесообразность.

Основные элементы УЗО:

1. прибор УЗО, куда входят: датчик, регистрирующий сигнал; преобразователь, сравнивающий с наперед установленным значением тока отключения и канал передачи аварийного сигнала (КПАС);

2. автоматический выключатель (исполнительный орган).
