Вначале на карте обозначают участок, на который составляется схема, и все квадраты километровой сетки, вошедшие в этот участок, нумеруют. Затем на чистом листе бумаги строят такую же сетку квадратов, но большего размера. Например, если по карте масштаба 1:50000 необходимо составить схему в масштабе 1:25000, то каждая сторона квадрата на бумаге должна быть в два раза больше, чем на карте. Занумеровав квадраты на бумаге в том же порядке, что и на карте, переносят с карты на схему все необходимые объехты таким образом, чтобы расположение местных предметов относительно квадратов сетки на карте и на схеме было сходным. При переносе на схему топографических элементов местности придерживаются следующих правил и такой последовательности. В первую очередь переносят наиболее характерные для данного участка местные предметы, которые создают как бы основу взаимного расположения наиболее значимых элементов местности (населенные пункты, дороги, реки, озера, леса, болота и т. п.). Затем, пользуясь сеткой квадратов и полученной на схеме основой, переносят остальные местные предметы и элементы рельефа.

Подписи на схеме следует располагать на свободных местах около условного знака того предмета, к которому относится данная подпись, или внутри контура, если позволяют его размеры (река, лес, озеро и т. п.).

После этого на схеме подписывают, если это нужно, масштаб, оцифровывают линии сетки так же, как и на карте, и прочерчивают стрелку север — юг.

Карточки и схемы

Карточки и схемы составляют при разведке отдельных местных предметов (рек, мостов, дорог, болот), чтобы показать графически какой-либо участок местности в донесении о ходе выполнения поставленной задачи или в докладе об обстановке.

Полнота отображения местности на таких графических документах зависит от их назначения. Например, при составлении донесения об участке радиоактивного заражения на документе требуется показать значительную площадь местности с подробным изображением расположенных на ней местных предметов и элементов рельефа, а при составлении карточки огня или схемы наблюдения показывают только участок местности, расположенный в заданной (назначенной) полосе (секторе), и наличие на нем характерных местных предметов, имеющих значение ориентиров.

Карточки и схемы можно составить, пользуясь топографической картой, но чаще всего это делается непосредственно на местности приемами глазомерной съемки.

При составлении карточек необходимо учитывать следующие правила.

Карточки составляются на отдельных листах бумаги или на бланках полевой книжки.

Вся графическая работа выполняется, как правило, простым карандашом, в отдельных случаях сведения о противнике могут быть показаны синим цветом, а о своих войсках — красным. Для ориентирования чертежа относительно сторон горизонта на нем прочерчивается стрелка север — юг.

Расстояния, необходимые для нанесения на карточку (схему) местных предметов, деталей рельефа, ориентиров и тактических объектов, измеряются различными способами в соответствии с обстановкой (глазомерно, шагами, по угловым и линейным размерам предметов и т. д.). На чертеже эти расстояния откладываются в большинстве случаев на глаз с сохранением их действительного соотношения между собой: если, например, расстояние до одного объекта на местности в два раза меньше (или больше), чем до другого, то и на карточке (схеме) должно быть выдержано примерно это же соотношение.

Тактическая обстановка наносится установленными тактическими условными знаками, местные предметы показываются топографическими условными знаками, а рельеф—горизонталями. Местные предметы, имеющие значение ориентиров, зарисовываются так, как они выглядят в натуре.

Необходимые дополнительные сведения (о противнике, местности, своем решении), которые нельзя изобразить графически, излагаются текстом на полях или на обороте чертежа,

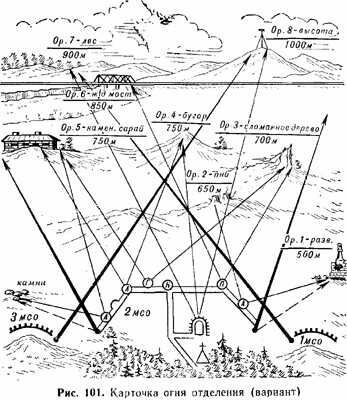

Карточка огня отделения

Карточка огня отделения составляется, как правило, в обороне. На ней показываются ориентиры, их номера, названия и расстояния до них; позиция отделения и полоса огня; огневые позиции боевой машины, пулемета, гранатомета и их секторы обстрела; позиции соседей и границы их полос огня перед фронтом отделения.

Местные предметы и рельеф в районе позиции отделения показывают на карточке топографическими условными знаками, а месгные предметы, служащие ориентирами и находящиеся перед передним краем обороны, зарисовывают так, как они видны на местности.

Сверху на поле карточки делается подпись “Карточка огня... отделения... взвода”, внизу “Командир отделения (звание, подпись)”, затем проставляются время и дата составления карточки.

Карточка огня используется в бою при постановке огневых задач, целеуказании и подаче команд на открытие огня (при управлении огнем).

Последовательность работы при составлении карточки огня такая. Встав лицом к противнику и держа перед собой полевую книжку (или лист бумаги) верхним обрезом параллельно переднему краю обороны, ориентируются по сторонам горизонта и прочерчивают на краю листа стрелку север — юг.

Внизу листа бумаги обозначают точку своего стояния с таким расчетом, чтобы весь чертеж уместился на одной странице. Для этого следует мысленно представить размещение на бумаге сначала наиболее удаленных, а затем и ближних ориентиров.

Потом наносят на карточку способом кругового визирования выбранные ориентиры. Рядом с изображением ориентира подписываются его номер, название и расстояние до него. Первым наносят наиболее удаленный ориентир. Прочерченное направление на него в дальнейшем можно использовать для ориентирования чертежа, а отложенное расстояние до удаленного ориентира служит как бы масштабом для определения местоположения других ориентиров при нанесении их на чертеж.

П ользуясь нанесенными ориентирами как канвой, на карточке зарисовывают необходимые детали местности и наносят тактическую обстановку (позиции своего отделения и соседей, полосу огня и т. п.). После этого окончательно оформляют карточку, ставят подпись, дату и время составления.

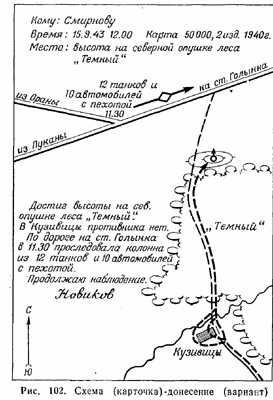

Схема (карточка)—донесение .

Г рафическая схема (карточка) —донесение составляется для доклада старшему начальнику о ходе выполнения боевой задачи, чаще всего в разведке. На ней указываются район (рубеж), достигнутый подразделением, место и действия обнаруженного (встреченного) противника, свое решение и дальнейшие действия.

На схеме (карточке) —донесении местность изображается так, чтобы, пользуясь характерными местными предметами и их названиями, можно было изображенную на ней местность найти на карте, т. е. привязать схему (карточку) к карте. Например, при изображении населенного пункта надо указать его название; при изображении дороги показать ее топографическим условным знаком, подписать, откуда и куда она идет, указать название реки, стрелкой направление ее течения и т. д. Сведения, которые не могут быть выражены графически, сообщаются письменно на полях или на обороте схемы (карточки).

Такое графическое донесение дает возможность старшему начальнику знать, как выполняется задача подразделением по времени и месту, своевременно принять решение и дать указания подчиненным.

На схеме (карточке) — донесении обычно отображается небольшой по площади участок местности, поэтому она составляется, как и карточка огня, методом кругового визирования с одной точки стояния. Этим же методом составляют и другие графические донесения, а также отчетные графические документы (схемы, карточки).

Отчетные схемы (карточки)

О тчетные схемы (карточки) являются отчетными документами о выполнении боевого задания. Такие графические документы обычно составляются при разведке местных предметов (моста, брода, болота, реки и т. п.) и при разведке противника наблюдением.

Н а отчетных схемах (карточках) разведки местных предметов показывают местоположение разведанного объекта и указывают его подробную характеристику, а также положение окружающих местных предметов, которые могут служить ориентирами при подходе к этому объекту и отыскании его. На всех отчетных графических документах письменно даются цифровая характеристика объекта и описание подходов к нему.

На рисунке приведен возможный вариант отчетной карточки разведки брода.

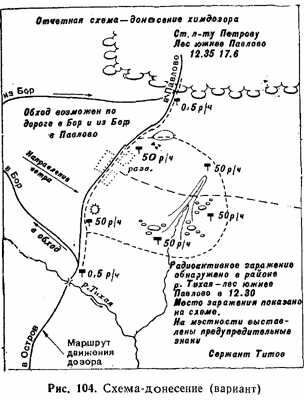

Если на схему (карточку) требуется нанести большой участок местности, например при составлении отчетной схемы—донесения о разведанном (выявленном, установленном) районе радиоактивного заражения местности, то в этом случае местные предметы и границы зараженного участка наносят на схему приемами глазомерной съемки путем обхода участка по ходовым линиям.

На такой схеме показывают границы зараженного участка и степень (уровень) радиации, направление ветра, возможные пути обхода зараженного участка, время обнаружения и места расстановки предупредительных знаков. Топографические элементы местности на отчетной схеме показываются более подробно, чтобы облегчить ориентирование подразделений при прохождении участков заражения и привязку схемы к карте.

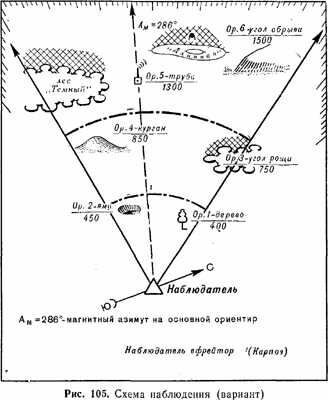

Схема наблюдения

Для того чтобы организовать тщательное наблюдение и получить более полные и точные данные о противнике и местности, наблюдатель ведет схему наблюдения.

На наблюдательных постах результаты наблюдения чаще всего отражают на схеме местности, которая готовится заранее по карте . В отдельных случаях схема местности составляется приемами глазомерной съемки .

Прибыв на наблюдательный пост, наблюдатель наносит на схему местности свое местоположение (место наблюдательного поста), полосу (сектор) наблюдения и ориентиры.

Для удобства наблюдения и последовательного осмотра местности полоса (сектор) наблюдения делится по глубине на зоны: ближнюю, включающую участок, детально просматриваемый невооруженным глазом (примерно до 400 м); среднюю, в пределах 400— 800 м; дальнюю, включающую весь остальной участок местности в пределах видимости.

После этого рекомендуется нанести на схему поля невидимости, т. е. те участки местности, которые закрыты от наблюдателя какими-либо местными предметами или формами рельефа. Делается это в таком порядке:

• просматривая полосу (сектор) справа налево по наблюдения, находят местные предметы и детали рельефа, ограничивающие обзор участка в глубину;

• определяют, на какую дальность каждый из этих предметов ограничивает видимость;

• определив на местности ближние и дальние границы непросматриваемых участков, наносят их на схему и отмечают условным знаком поля невидимости (штриховкой).

Подготовленная таким образом схема значительно облегчает работу наблюдателя. Например, в направлении высоты “Длинная” наблюдатель услышал короткий и глухой звук выстрела, а затем в воздухе были видны кольца белого дыма. Эти признаки характерны для миномета. Самого же миномета наблюдатель не видит. Значит, миномет находится в поле невидимости за высотой, и наблюдатель ставит в этом месте на схеме соответствующий условный знак.

В случае необходимости сведения, полученные наблюдением, передаются по телефону или другим средствам связи. При этом местоположение обнаруженных объектов указывается относительно обозначенных на схеме ориентиров.

Приемы нанесения на карту ориентиров, целей и других объектов

Вследствие изменений, происходящих на местности со времени изготовления карты, иногда ее содержание может не соответствовать местности. Кроме того, на любом участке местности находится определенное количество предметов временного характера, которые не изображаются на карте, но могут быть использованы в качестве ориентиров, укрытий и т. п. При выполнении боевых задач могут потребоваться также более детальные сведения о местности и характеристики отдельных местных предметов, которые добываются разведкой.

Все это вызывает необходимость дополнительного обследования местности, проведения разведки отдельных ее объектов и нанесения полученных данных на карту. Приемы нанесения на карту отсутствующих на ней объектов местности применимы также и для нанесения на карту ориентиров, целей и боевых порядков.

Простейшие способы нанесения объектов на карту заключаются в измерении на местности углов и расстояний, в построении направлений. В качестве исходной основы для нанесения объектов на карту используют точки условных знаков, определяющих точное положение местного предмета на карте (перекресток дорог, мост, отдельно стоящее дерево, курган и т. п.). Нанесение объектов следует начинать с определения на карте точки своего стояния и сличения карты с местностью.

Сличение карты с местностью

Сличение карты с местностью заключается в умении находить на карте все расположенные вокруг точки стояния местные предметы и детали рельефа, а также опознавать на местности все предметы и детали рельефа, изображенные на карте.
