p– степень загружения

1. Как экспериментально определяются нормальные напряжения в балке при изгибе?

– разность отсчетов; – база прибора; М– цена деления прибора

1. Какие формы разрушения могут быть в клеедощатой балке?

а) разрушение по клеевому шву от действия косательных напряжений.

б) разрушение балки от действия локальных напряжений.

1. Почему экспериментальные данные отличаются от теоретических?

Т.к. древесина анизотропная и имеет пороки, а теоретические данные получены для идеализированного материала.

Лабораторная работа № 5

Испытание металлодеревянной фермы.

Цель работы: определить усилия в стержнях и прогибы узлов фермы под действием расчетной нагрузки.

1. характеристика образца фермы

Верхний пояс и решетка фермы изготовлена из брусков, а нижний пояс – из металлических уголков. Бруски верхнего пояса в узлах 2, 4, 6 сопрягаются через металлические вкладыши с эксцентриситетами, позволяющими прикладывать внеузловую нагрузку.

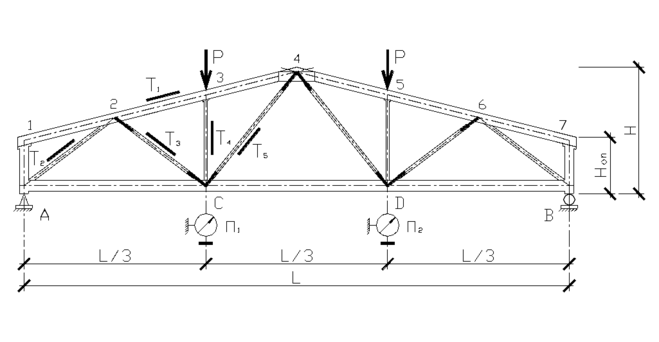

Рис. 20. Конструкция и схема испытания металлодеревянной фермы.

1. Теоретический расчет фермы

Ферма загружается симметрично двумя сосредоточенными силами в соответствии со схемой, приведенной на рис. 20. Усилия в стержняхфермы от действия нагрузки Р=1 определяется одним из способов строительной механики или путем построения диаграммы Максвелла-Кремона.

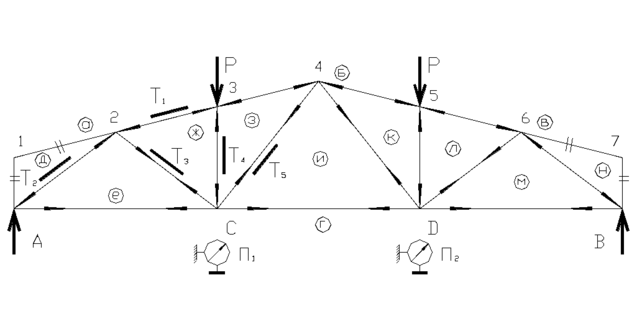

Рис. 21. Схема усилий в стержнях фермы.

построение диаграммы максвела-кремона

(от единичной нагрузки)

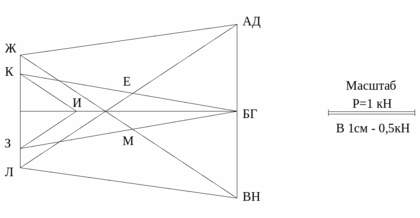

Рис. 22. Диаграмма Максвела-Кремона.

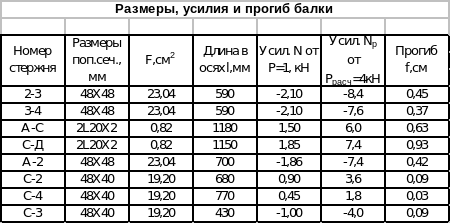

Табл. №6

В решетке наиболее нагруженным является опорный сжатый раскос А-2. Для его расчета определяем гибкость.

где l_o – расчетная длина;

r – радиус инерции для прямоугольного сечения.

По СНиП II-25-80 п. 4.3

Т.к. =50,46<70, то

Расчетная несущая способность опорного раскоса:

Из растянутых элементов решетки наиболее напряженным является раскос С-2; расчетная несущая способность:

Нагрузка на ферму:

Стержень 3-4 верхнего пояса внецентренно сжат под действием усилия N и эксцентриситета e.

Расчетная несущая способность сжато-изгибаемого элемента:

Из найденных значений Р за расчетную нагрузку принимаем минимальное: Р=4,96 кН.

1. Испытание опытного образца фермы

Испытание фермы производится на балочном испытателе. Нагрузка создается гидравлическими домкратами. Для определения усилий в наиболее нагруженных стержнях фермы изменяются при помощи тензометров. Прогибы измеряются при помощи прогибомеров с ценой деления 0,01мм.

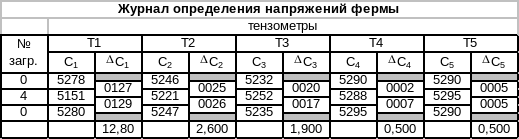

Табл. №7

Определение прогибов:

а) в деревянных элементах (раскос А-2)

б) в стальном элементе (пояс А-С)

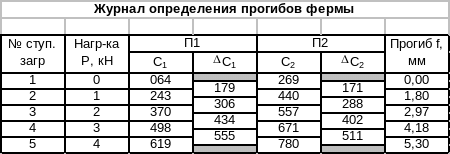

Табл. №8

ППрибор: АИД – 2М с компенсирующим устройством с выходом шкалы приборовС*10^-5

1. Обработка результатов испытания

3-4 А-2 С-2 С-3 С-4

12,8 2,6 1,9 0,5 0,5

12,8 2,6 1,9 0,5 0,5

Рис. 23. Нормальные напряжения в поперечных сечениях стержней.

Р,кН

4

3

2

1

1 2 3 4 5 6 7 f,мм

Рис. 24. График зависимости прогибов от нагрузок.

В раскосе А-2 экспериментальное усилие больше расчетного в 0,81раз.

В раскосе С-2 экспериментальное усилие больше расчетного в 1,18 раз.

ВЫВОД: При сравнении теоретических и экспериментальных значений видно, что экспериментальные усилия меньше, это происходит в следствии того, что ферма находится в лабораторных условиях, подвергается многократным испытаниям без разрушения.

Контрольные вопросы

1. Понятие фермы как стержневой системы.

Ферма – плоская, геометрически неизменяемая конструкция из отдельных стержней, шарнирно соединенных между собой.

Верхний и нижний пояса обычно работают на сжатие (расширение) с изгибом. Раскосы работают на растяжение (сжатие).

1. Какими приборами определяются усилия в стержнях фермы?

Тензорезисторы, подключенными к тензостанции; используем прибор АИД-2М с аккумулирующим устройством для измерения деформаций .

1. Чем создается нагрузка на ферму?

Для создания усилия используют гидравлические домкраты, насосные станции и манометры.

Список использованной литературы

1. Зубарев Г.Н. «Конструкции из дерева и пластмасс»;

2. СНиП II 25-80 «Деревянные конструкции. Нормы проектирования»;

3. Следкоухов Ю.В. «Конструкции из дерева и пластмасс»;

4. Прокофьев А.С. «Конструкции из дерева и пластмасс. Общий курс»;

5. ЦНИИСК Курченко «Пособие по проектированию деревянных конструкций»;

6. Ковальчук Л.М. «Производство деревянных клееных конструкций»;

7. Вдовин В.М. «Проектирование клее дощатых и клее фанерных конструкций».
