Выберите инструментом Стрелка линию (полилинию) профиля, вдоль которой будет строится график.

Выполните команду Программы > Поверхность > Построение графика по изолиниям > Интерполированный график. Появится диалог "Построение интерполированного графика".

В окне Таблица для построения графика нужно выбрать исходную таблицу, содержащие изолинии. В информационном пункте диалога Общая длина профиля отображается длина профиля, по которому строится график. В поле Шаг построения графика задается шаг построения графика. Вы можете изменить единицы измерения, при этом осуществится пересчет параметров. В строке Результирующая таблица графика формируется имя результирующей таблицы. В окне Поле для построения графика требуется выбрать поле исходной таблицы, из которого будет извлекаться значение по оси Y для построения графика. В окне Метод интерполяции пользователь выбирает метод интерполяции значений при построении графика (Линейная интерполяция или Акима).

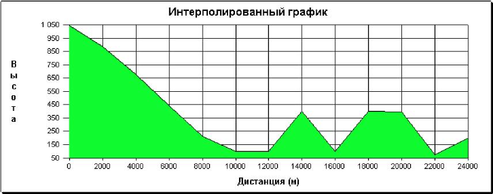

После выполнения процедуры на экране отобразится интерполированный график, построенный по пересеченным изолиниям.

Построение графика по точкам пересечения профиля с изолиниями

Для построения графика выполните следующую последовательность действий:

1. Выберите инструментом Стрелка линию (полилинию) профиля, вдоль которой будет строится график.

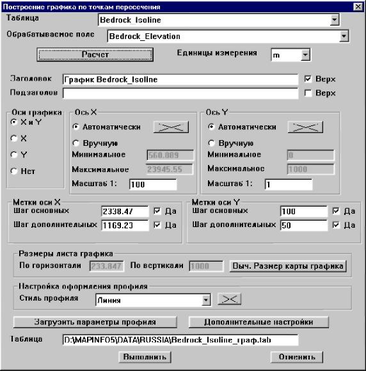

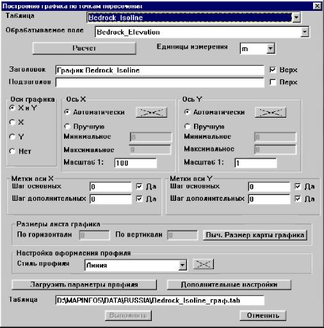

2. Выполните команду Программы > Поверхность > Построение графика по изолиниям > График по точкам пересечения. Появится диалог "Построение графика по точкам пересечения".

Из списка Таблица выберите таблицу, содержащую изолинии. В списке содержаться все открытые в MapInfo таблицы. В случае, если для этой таблицы изолиний строился ранее график профиля, появляется сообщение о том , что график с таким именем уже существует. Пользователю предлагается загрузить параметры, заданные для графика.

Из списка Обрабатываемое поле выберите поле значений уровней.

Из списка Единицы измерения выберите единицы измерения расстояний. Стандартная установка - метры.

Нажмите кнопку Расчет для вычисления точек пересечения профиля с изолиниями. На основании этих расчетов выполняется вычисление следующих параметров: минимального/максимального значений профиля (в первой и последней точках пересечения профиля с изолиниями); минимального/максимального значений уровней изолиний, пересекающих выбранный профиль; масштабов по осям; шагов меток по осям (основные = (макс - мин)/10, дополнительные = (макс - мин)/20); размеров листа графика в мм. Изменяя вычисленные значения и настраивая масштаб, можно добиться оптимального отображения графика на листе. Обратите внимание на раздел Размеры листа графика, где отображаются размеры листа в мм по горизонтали и вертикали. Если Вас устраивают эти параметры выполните пункт 2.5 и перейдите к пункту 2.7.

Примечание: Результат вычисления точек пересечения запоминается в отдельной таблице точек с именем "имя таблицы изолиний_gr_p". В дальнейшем Вы можете использовать эти результаты расчета. Для этого нужно нажать кнопку Загрузить в сообщении, которое появится сразу после нажатия кнопки Расчет.

В разделе Оси графика выберите оси, которые Вы хотите отобразить на графике (варианты: Х или Y, обе оси, не отображать оси).

Изменение вычисленных параметров:

2.6.1 В разделе Ось X измените, если необходимо, вычисленные автоматически параметры -минимальное/максимальное значения профиля в точках пересечений с изолиниями (с первой и последней) и масштаб. Для этого выберите режим Вручную и задайте новые значения (например параметры, вычисленные автоматически можно изменить следующим образом: минимум - 0, а максимум округлить до целых). Задайте масштаб - количество единиц измерения расстояний в 1 мм листа. В этом же разделе можно настроить стиль оси Х - при нажатии кнопки Стиль открывается диалог , в котором Вы можете настроить параметры стиля (стиль, цвет и толщину) оси Х. Нажмите кнопку Выч.Размер карты графика в разделе Размеры листа графика. В соответствии с новыми настройками вычисляются новые размеры листа карты графика. Вы также можете изменить вычисленные параметры в разделе Ось Y - мин./макс. значения уровней изолиний, пересекающих линию профиля и масштаб. Для этого, выберите опцию Вручную и задайте новые значения (например, задайте минимум = 0). Подберите нужный масштаб. Настройте стиль оси Y. Нажмите кнопку Выч.Размер карты графика в разделе Размеры листа графика. В соответствии с новыми настройками вычисляются новые размеры листа карты графика.

В разделах Метки оси Х и Метки оси Y можно настроить разметку осей X,Y - измените, если нужно, шаги основных и дополнительных меток по осям.

Теперь можно заняться настройкой других параметров оформления графика:

1. Определите названия и расположение заголовка и подзаголовка графика в соответствующих полях Заголовок и Подзаголовок.

2. В разделе Настройка оформления графика из списка Стиль профиля выберите вид графика - линия, точки, сглаженная линии, линия с точками или область. Настройте, если необходимо, соответственно стиль линии, точки или области.

Нажатием кнопки Дополнительные настройки открывается диалог "Дополнительные параметры", в котором определяются следующие параметры: размеры шрифтов для заголовка, подзаголовка и меток; формат вывода меток - число знаков до запятой и после запятой; параметры тиков меток - размеры основных и дополнительных тиков. После настройки дополнительных параметров нажмите кнопку ОК.

2.9 В поле Таблица задайте путь и имя результирующей таблицы. Нажмите кнопку ОК.

2.10 На экране появляется окно Карты. Выполните команду Карта > Показать слой полностью… В окне Карты отобразиться график. Используя инструмент Стиль (символа, линии, области, текста), можно настроить оформление графика.

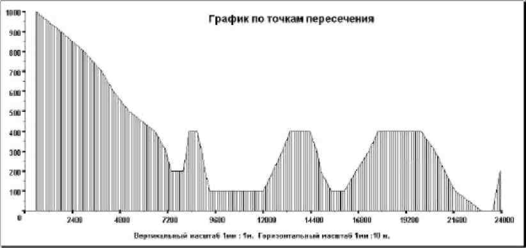

Сравните с интерполированным графиком (оба графика построены по одному профилю)

Примечание:

Кнопка Загрузить параметры профиля позволяет загрузить параметры графика, построенного ранее. Это очень удобно, если таблица содержит несколько слоев изолиний и нужно построить профиль для каждого слоя. В этом случае для анализа лучше использовать одинаковые разметки и масштабы осей.

Построенный график точно показывает точки пересечения линии профиля с изолиниями. Дополнительная функция Связь графика с картой позволяет отобразить эти точки синхронно на графике и карте. Для этого:

Откройте окно карты изолиний так, чтобы была видна линия профиля, пересекающая изолинии. Откройте график по точкам пересечения, построенный по этой линии профиля. Расположите эти окна так, чтобы были видны и график и линия профиля на карте.

Выполните команду меню Программы > Поверхность > Построение профиля по изолиниям > Связь графика с картой. Появляется дополнительная панель инструментов:

I Выбор графика

I Установка атрибутов

I Связь

I Обновить

Выберите инструмент Выбор графика. Появится диалог "Выбор таблицы графика". Выберите график

профиля, на котором будут отображаться точки пересечения. Нажмите кнопку Выполнить.

Выберите инструмент Установка атрибутов. Появится диалог "Атрибуты отображения", в котором настраиваются стили отображения точек на графике и на карте. Выберите символы, настройте их размер, цвет.

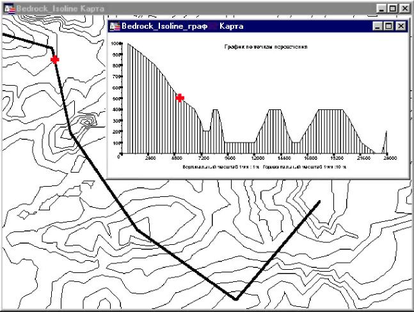

Выберите инструмент Связь. Укажите на какую-либо точку графика. Ближайшая точка пересечения будет отмечена соответствующим символом. Эта же точка пересечения профиля с изолинией будет показана на Карте.

6. Выберите инструмент Обновить, если Вы хотите очистить карту и график от меток.

Расчет углов наклона

Процедура расчета углов наклона позволяет на основании поверхности построить новую таблицу поверхности по значениям угла наклона к плоскости, рассчитанных для каждой точки.

Для выполнения вычислений углов наклона:

Выполните команду Программы > Поверхность > Вычисления углов наклона. Откроется диалог "Вычисление углов наклона".

Из списка Таблица поверхности выберите таблицу, для которой будет выполняться расчеты. Из списка Единицы измерения выберите градусы или проценты (от прямого угла).В поле Результирующая таблица поверхности укажите путь и имя файла результирующей поверхности. По умолчанию имя таблицы поверхности - GridSlope. Используя кнопку Изменить путь, Вы можете выбрать другой каталог для результирующей таблицы.

Нажмите кнопку Выполнить. Открывается диалог "Вычисление числа интервалов и цвет поверхности".

Используйте стандартные установки или настройте самостоятельно число интервалов, палитру и яркость.

Нажмите ОК.

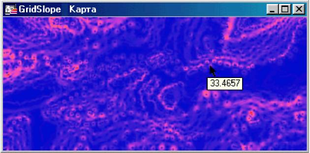

После выполнения вычислений на экране в отдельном окне карты отобразиться таблица поверхности, построенная на основании расчетов углов наклона. При указании мыши на какую-либо точку полученной поверхности отображается значение угла наклона (в градусах или процентах).

Расчет зон видимости

Процедура Расчета зон прямой видимости позволяет построить таблицу зон видимости поверхности из конкретной точки или таблицу зон видимости конкретной точки из любой точки поверхности. Данная возможность может использоваться для решения телекоммуникационных задач. При этом расчет выполняется без учета частотной зависимости излучения, взаимодействия с поверхностью и со средой. Осуществление расчета зон видимости возможно для карт поверхности в любых проекциях, кроме Широта/Долгота.

Для выполнения вычислений зон видимости:

Выберите на карте поверхности точечный объект, который Вы хотите использовать либо как точку обзора - "пункт наблюдения всей поверхности", либо как точку просмотра с любой точки поверхности.

Выполните команду Программы > Поверхность > Расчет зон видимости. Откроется диалог "Вычисление поверхности видимости".

Из списка Таблица поверхности выберите таблицу поверхности, для которой будет выполняться расчеты зон видимости.

В разделе Параметры базовой точки можно откорректировать координаты базовой точки - X,Y, а также задать высоту точки наблюдения ("антенны просмотра"). Единицами измерения высоты являются единицы измерения координат выбранной карты, настраиваемые в диалоге Режимы окна Карты.

В разделе Метод расчета выберите способ расчета зон видимости: просмотр поверхности из выбранной точки или видимость выбранного объекта с любой точки поверхности.

Включите, если необходимо, флажок Поправки с учетом кривизны Земли.

В поле Результирующая таблица поверхности задайте путь и имя результирующей таблицы. По умолчанию имя таблицы - GridViewShade. Если необходимо, используйте кнопку Изменить путь для выбора каталога, в который будет помещена результирующая таблица.

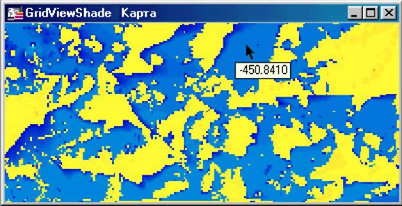

Нажмите кнопку Выполнить. Запустится процесс построения зон видимости. На экране отобразиться карта зон видимости.

Значение в любой точке таблицы зон, построенной по методу Из точки наблюдения, показывают величину, на которую надо поднять или опустить точку наблюдения, чтобы увидеть эту точку поверхности.

Значение в любой точке таблицы зон, построенной по методу В точку наблюдения, показывает величину, на которую надо увеличить или уменьшить высоту этой точки, чтобы увидеть "антенну".

Используя команду меню Настройка тематической карты, Вы можете изменить палитру (добавить уровни) для отображения зон видимости

Трехмерная визуализация

Инструмент визуализации трехмерной модели позволяет строить трехмерные модели на основании таблиц поверхности в формате MapInfo, а также по значениям вертикальной компоненты картографических объектов (точек, линий, полилиний и полигонов). Кроме того в трехмерном виде можно представить объекты (точки, линии, полилинии или полигоны). Можно отобразить несколько объектов, которые могут быть как простыми так и сложными (состоящими из нескольких простых). Задача трехмерной визуализации не решается корректно только в случае полигона "с дырками" внутри.

Для выполнения данной задачи:

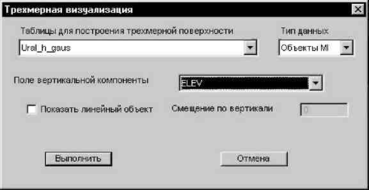

Выполните команду Программы > Поверхность > Трехмерная визуализация. Откроется первый диалог "Трехмерная визуализация".

Из списка Тип данных выберите тип таблицы, для которой будет выполняться визуализация:

Поверхность - для таблиц поверхности в формате MapInfo;
