Одной из причин ограничения скорости работы ШД является постоянная времени обмоток управления , где L_ф и R_ф – индуктивность и активное сопротивление обмотки управления (фазы). При большой частоте f импульсов управления ток в обмотке не успевает нарасти до номинального значения. На рис. 3.20 показана форма тока в обмотке управления с T_ф=10^-3с при различной частоте управляющих импульсов. Так при частоте 500 шагов в секунду ток в обмотке за время импульса достигает значения 0,6 I_ном, а при 1000 шагов в секунду – 0,4 I_ном.

Д

Рис. 3.21.

ля уменьшения постоянной времени используется добавочное сопротивление, включаемое последовательно с обмоткой управления. Соответственно увеличивается амплитуда импульсов управления. Так при R_д=4R_ф и U_имп=5U_ном ток в обмотке управления при скорости 100 шагов в секунду будет достигать 0,9 I_ном. Соответственно улучшается и частотная характеристика. На рис. 3.21 показано улучшение зависимости M=f(f) для одного из двигателей при включении добавочного сопротивления R_д=4R_ф.

6–3 Автоматическое повторное включение(АПВ): Назначение и сущность АПВ, требования, предъявляемые к защите

Автоматическое повторное включение

Автоматическое повторное включение (АПВ), быстрое автоматическое обратное включение в работу высоковольтных линий электропередачи и электрооборудования высокого напряжения после их автоматического отключения; одно из наиболее эффективных средств противоаварийной автоматики. Повышает надёжность электроснабжения потребителей и восстанавливает нормальный режим работы электрической системы. Во многих случаях после быстрого отключения участка электрической системы, на котором возникло короткое замыкание в результате кратковременного нарушения изоляции или пробоя воздушного промежутка, при последующей подаче напряжения повторное короткое замыкание не возникает.

А. п. в. выполняется с помощью автоматических устройств, воздействующих на высоковольтные выключатели после их аварийного автоматического отключения от релейной защиты. Многие из этих автоматических устройств обеспечивают А. п. в. при самопроизвольном отключении выключателей, например при сильных сотрясениях почвы во время близких взрывов, землетрясениях и т.п. Эффективность А. п. в. тем выше, чем быстрее следует оно за аварийным отключением, т.е. чем меньше время перерыва питания потребителей. Это время зависит от длительности цикла А. п. в. В электрических системах применяют однократное А. п. в. – с одним циклом, двукратное – при неуспешном первом цикле, и трёхкратное – с тремя последовательными циклами. Цикл А. п. в. – время от момента подачи сигнала на отключение до замыкания цепи главными контактами выключателя – состоит из времени отключения и включения выключателя и времени срабатывания устройства А. п. в. Длительность бестоковой паузы, когда потребитель не получает электроэнергию, выбирается такой, чтобы успело произойти восстановление изоляции (деионизация среды) в месте короткого замыкания, привод выключателя после отключения был бы готов к повторному включению, а выключатель к моменту замыкания его главных контактов восстановил способность к отключению поврежденной цепи в случае неуспешного А. п. в. Время деионизации зависит от среды, климатических условий и других факторов. Время восстановления отключающей способности выключателя определяется его конструкцией и количеством циклов А. п. в., предшествовавших данному. Обычно длительность 1-го цикла не превышает 0,5–1,5 сек, 2-го – от 10 до 15 сек, 3-го – от 60 до 120 сек.

Наиболее распространено однократное А. п. в., обеспечивающее на воздушных линиях высокого напряжения (110 кв и выше) до 86%, а на кабельных линиях (3–10 кв) – до 55% успешных включений. Двухкратное А. п. в. обеспечивает во втором цикле до 15% успешных включений. Третий цикл увеличивает число успешных включений всего на 3–5%. На линиях электропередачи высокого напряжения (от 110 до 500 кв) применяется однофазовое А.п. в.; при этом выключатели должны иметь отдельные приводы на каждой фазе.

Применение А. п. в. экономически выгодно, т. к. стоимость устройств А. п. в. и их эксплуатации несравнимо меньше ущерба из-за перерыва в подаче электроэнергии.

6-4 Условные обозначения, применяемые в схемах: стандартизация, способы построения

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Условные буквенно-цифровые обозначения (в дальнейшем условные обозначения) предназначены:

а) для записи в сокращенной форме сведений об элементах,
устройствах и функциональных группах (в дальнейшем объекты)
изделия, показанных в конструкторских документах в графической
форме;

6) для ссылок на соответствующие объекты в текстовых конструкторских документах;

в) для нанесения непосредственно на изделие (если это предусмотрено в конструкции изделия).

1.2. В зависимости от назначения и характера передаваемой информации устанавливаются следующие типы условных обозначений:

а) обозначение высшего уровня;

б) обозначение функциональной группы;

в) обозначение конструктивного расположения (конструктивное обозначение);

г) позиционное обозначение;

д) обозначение электрического контакта;

е) адресное обозначение;

ж) составное обозначение.

Определения терминов, используемых в стандарте, приведены в приложении 1.

1.3. Условное обозначение, относящееся к определенному объекту, должно обеспечивать однозначную связь с данным объектом во всех случаях применения условного обозначения в конструкторских документах на изделие.

1.4. Допускается применять условные обозначения, типы которых не установлены в настоящем стандарте. Содержание и способ записи таких условных обозначений должны быть пояснены в соответствующем конструкторском документе (например, на поле схемы или в перечне элементов) или установлены в нормативно-технической документации.

1.5. Правила применения условных обозначений в различных конструкторских документах (схемах, перечнях, таблицах и пр.) должны устанавливаться государственными и, при необходимости, отраслевыми стандартами на правила выполнения соответствующих документов.

2. ОБЩИЕ ПРАВИЛА ПОСТРОЕНИЯ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

2.1. Требования к применяемым знакам

2.1.1. В условных обозначениях следует применять прописные буквы латинского и русского алфавитов и арабские цифры.

В одном условном обозначении высота букв и цифр должна быть одинаковой.

2.1.2. Построение условных буквенно-цифровых обозначений на основе букв латинского алфавита является предпочтительным.

В конструкторской документации, отправляемой за границу, должны применяться только буквы латинского алфавита.

2.1.3. Знак 0 должен использоваться и восприниматься как цифра «нуль», за исключением случаев, когда этот знак используется в заведомо буквенном сочетании (например, БОП – блок оперативной памяти).

Знаки 1, I, I должны использоваться и восприниматься как

изображение цифры «единица».

Буква 3 и цифра «три» должны быть изображены графически разными знаками.

2.1.4. В условном обозначении, не являющемся составным, не допускается применять одновременно буквы латинского и русского алфавитов (например, Б, Г, Д, Ж и т.д. и D, F, G, J и т.д.), а также заменять латинские буквы русскими (и наоборот), сходными по наименованию, но различающимися начертанием (например, D на Д, G на Г, U на У и т.п.).

Примечание. В документации, не отправляемой за границу, допускается применять букву У вместо буквы Y (но не наоборот).

2.2. Структура условных обозначений

2.2.1. Условное буквенно-цифровое обозначение должно быть записано в виде последовательности знаков (букв, цифр или букв и цифр) в одну строку без пробелов.

Количество знаков в условном обозначении не ограничивается.

2.2.2. Две соседние группы знаков в условном обозначении, имеющие самостоятельное смысловое значение, следует разделять одним из методов:

а) сочетанием буквы и цифры (например, КС25, К2, К25 и т.п.)

б) точкой (например, КС.25, КС.А, 2.25 и т.п.).

В условном обозначении, содержащем несколько групп знаков, имеющих самостоятельное смысловое значение, допускается применять оба метода.

2.2.3. Если цифры в условном обозначении имеют смысл порядкового номера обозначаемого объекта, то допускается во всех условных обозначениях данного типа указывать одинаковое количество цифровых знаков, при этом старшие разряды номеров заполняют незначащими нулями, например, если порядковые номера не превышают 99, условные обозначения могут иметь вид:

А01, А02..А25…и т.д.

Примечание. Требования пп. 2.2.1–2.2.3 относятся к условным обозначениям любых типов, кроме составных обозначений.

2.2.4. Составное обозначение должно быть образовано последовательной записью условных обозначений различных типов в порядке, установленном в п. 1.2. Перед каждым условным обозначением, входящим в составное обозначение, должен быть указан квалифицирующий символ* в соответствии с табл. 1.

2.2.5. Составные обозначения в зависимости от характера их использования в конструкторском документе допускается записывать в одной из двух форм:

а) в строку (черт. 1);

б) в столбец (черт. 2).

2,2.6. Составное обозначение должно передавать комплексную информацию об объекте, условное обозначение которого указано последним (справа или снизу), не считая адресного обозначения-

Предшествующие условные обозначения (слева или сверху) должны указывать на последовательное вхождение данного объекта в объекты соответствующих типов. Адресное обозначение, стоящее оправа (или снизу) от условного обозначения объекта, указывает на место изображения (описания) соответствующего объекта в конструкторском документе.

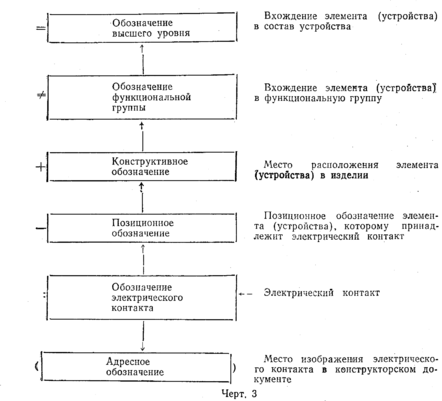

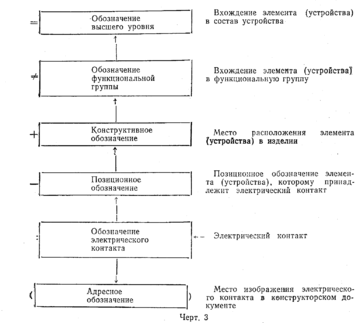

Количество условных обозначений в составном обозначении не устанавливается, например, составное обозначение (черт – 3). содержащее максимальное количество условных обозначений (шесть), несет комплексное сообщение о некотором электрическом контакте.

Тип условного обозначения	Квалифицирующий символ	Наименование применяемого знака
I. Обозначение высшего уровня	=	Равно
2. Обозначение функциональной группы	≠	Не равно
3. Обозначение конструктивного расположения (конструктивное обозначение)	+	Плюс
4. Позиционное обозначение	-	Минус
5. Обозначение электрического контакта	:	Двоеточие
6. Адресное обозначение	()	Обозначение заключают в круглые скобки

2.2.7. Если необходимо уточнить тип условного обозначения, используемого самостоятельно (не входящего в составное обозначение), то допускается записывать его с квалифицирующим символом в соответствии с требованиями п. 2.2.4, например., + Е12.

3. Правила построения условных обозначения отдельных типов

3.1 – Обозначение высшего уровня

3.1.1. В качестве обозначения высшего уровня следует использовать:

а) позиционное обозначение устройства, присвоенное на схеме изделия и записанное в перечень элементов;

б) обозначение типа изделия, установленное ib стандарте или технических условиях.

Примечание. Если обозначения типов изделий стандартами или техническими условиями не установлены, допускается применять условные обозначения, установленные в их конструкторской или нормативно-технической документации.

3.2. Обозначение функциональной группы

3.2.1. Обозначение функциональной группы образуют из букв или букв и цифр, в сокращенной форме указывающих функциональное назначение (функцию) группы, например:
