Сущность параллельного вида движений заключается в том, что детали с одной операции на другую передаются поштучно или транспортными партиями (р) немедленно после завершения обработки (независимо от времени выполнения смежных операций). При этом обработка деталей по всем операциям осуществляется непрерывно и пролеживание деталей исключено. Это значительно сокращает продолжительность технологического цикла и, следовательно, производственного.

Имеется такая же партия деталей, что и при последовательном и последовательно-параллельном видах движения, и величина транспортной партии р=1.

При построении графика параллельного движения партии деталей по операциям на графике 3 учитываем следующие правила:

Сначала строится технологический цикл для первой транспортной партии по всем операциям без пролеживания между ними.

На операции с самой большой продолжительностью строится операционный цикл обработки деталей по всей партии (n) без перерывов в работе оборудования.

Для всех остальных транспортных партий достраиваются операционные циклы.

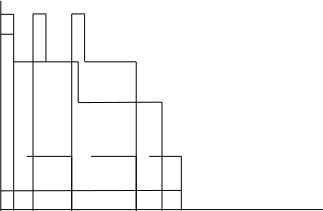

График 3. График технологического цикла при параллельном движении деталей по операциям.

1 1 2 3

34

2 1 2 3

3 1 2 3

4 1 2 3

Тц=337мин

0

100 200 300 400 500

Из рисунка видно, что продолжительность технологического цикла изготовления партии деталей n = 3 на 4-х операциях и при передаче их транспортными партиями определяется по формуле:

Т_{ц (пар)} = (n-p) *t_max + p*

Тц (пар) = (3 - 1) * 96 + 1* (34+88+96+71) /2 = 192+145 = 337

Из графика и расчета видно, что технологический цикл изготовления партии деталей при данном виде движения является самым коротким по сравнению с другими видами движения. Вместе с тем на всех операциях, кроме операции максимальной по продолжительности, работа осуществляется с перерывами в работе оборудования. Исключение составляет случай, когда периоды выполнения операций технологического процесса равны либо кратны, т.е. синхронны. Этот вариант называется поточным видом движения, который применяется при организации непрерывно-поточных линий.

Преимущество этого вида движения состоит в том, что он обеспечивает наименьшую продолжительность технологического цикла и особенно, если процесс синхронизированный, а также равномерную загрузку рабочих и оборудования и высокую производительность труда. Данный вид движения применяется в серийном и массово-поточном производствах.

Заключение

В данной курсовой работе были решены следующие задачи:

определение состава авторемонтного предприятия;

определение производственных процессов предприятия;

расчет годового объема работ;

расчет состава работающих;

определены основные методы организации производства (количество рабочих мест и поточных линий);

произведен расчет вспомогательных и обслуживающих производств.

Также изучены основы организации и процессов производства на предприятии по ремонту автомобильного транспорта, проведены расчеты параметров основного, вспомогательного и обслуживающего производств.

Рассчитаны такие показатели, как: общее количество работников. Состав работающих включает: производственные рабочие, вспомогательные рабочие, руководители, специалисты, служащие, младший обслуживающий персонал (МОП), пожарно-сторожевая охрана (ПСО).

На основе списочного числа рабочих было выявлено явочное количество работников, которое составляет 10% от списочного.

Исходя из принятого на предприятии метода организации производственных процессов было рассчитано количество рабочих мест. Кроме того, был произведен расчет производственно-складских и вспомогательных площадей помещений, общий расход сжатого воздуха, производительность компрессорной станции, емкость воздухосборника, расход силовой электроэнергии, расход осветительной электроэнергии, расход воды для производственных нужд и для хозяйственно-бытовых нужд, расход тепла.

В графической части работы определены продолжительности операционного технологического цикла восстановление партии деталей при последовательном, последовательно-параллельном и параллельном движениях.

По результатам произведенных расчетов можно сделать вывод о том, что использование технологического цикла при последовательно-параллельном и параллельном движениях движения деталей по операциям значительно сокращает продолжительность восстановления деталей, а также обеспечивает более равномерную загрузку работников и оборудования и высокую производительность труда.

Приложения

Приложение 1

Коэффициенты kМ приведения по трудоемкости капитального ремонта

автомобилей к основной модели

Типы подвижного состава	Характеристика подвижного состава	Коэффициент kМ
Грузовые автомобили	Полезная нагрузка, т
особо малой грузоподъемности	0,3 - 1	0,9
малой "	1 - 3	0,95
средней "	3 - 5	1,0
большой "	5 - 6	1,15
" "	6 - 10	1,7
особо большой "	10 - 15	2,0
автомобили-самосвалы	Свыше 27	3,8
	" 40	4,7
	" 75	6,8
Легковые автомобили	Рабочий объем двигателя, л
особо малого класса	До 1,2	0,6/1,1
малого "	1,2 - 1,8	0,75/1,3
среднего "	1,8 - 3,5	1/1,75
Автобусы	Длина, м
особо малого класса	До 5	0,4/1,4
малого "	6 - 7,5	0,6/2,1
среднего класса	8 - 9,5	1/3,5
большого "	10 - 12	1,2/4,2
особо большого "	16 - 18	1,9/6,6

Примечания:

1. В графе 3 для легковых автомобилей коэффициент kМ: числитель - к легковому автомобилю среднего класса, знаменатель - к грузовому автомобилю средней грузоподъемности.

2. В графе 3 для автобусов коэффициент kМ числитель - к автобусу среднего класса, знаменатель - к грузовому автомобилю средней грузоподъемности.

Приложение 2

Коэффициенты kА приведения по трудоемкости капитального агрегатов к полнокомплектному автомобилю

Агрегаты	Грузовые автомобили									Легковые автомобили
	особо малой и малой грузоподъемности		средней грузоподъ-емности			большой и особо большой грузоподъемности			Внедорожные самосвалы
	4х2	4х4		4х2	4х4	4х2	6х4	6х6	4х2	4х2
Двигатель 1-ой комплектности	0,21	0,18		0,23	0,2	0,23* 0,24	0,23	0,22	0, 19	0,12
Коробка передач	0,03	0,03		0,04	0,04	0,04	0,04	0,04	-	0,015
Гидромеханическая передача	-	-		-	-	-	-	-	0,12	-
Раздаточная коробка	-	0,025		-	0,03	-	0,03	0,03	-	-
Передний мост:
неведущий	0,05	-		0,05	-	0,05	0,05	-	0,04	0,05
ведущий	-	0,08		-	0,08	-	-	0,08	-	-
Задний (средний) мост	0,07	0,07		0,07	0,07	0,08	0,065	0,07	0,06	0,025
Рулевое управление	0,01	0,01		0,01	0,01	0,015	0,015* 0,02	0,02	0,01	0,005
Кузов	0,05	0,05		0,05	0,05	0,05	0,05	0,05	0,06	0,55

* Числитель - для автомобилей с карбюраторными двигателями, знаменатель - с дизельными.

Приложение 3

Трудоемкость по видам работ на капитальный ремонт при годовой программе в 2000 капитальных ремонтов

Наименование работ	Трудоемкость, чел-ч
1	2
Силовой агрегат:
-двигатель со сцеплением	35.18
-приборы питания	26.42
-электрооборудование	4.72
-коробка передач	7.88
Комплект агрегатов:
Продолжение приложения 3
1	2
-задний мост без редуктора	9.47
-редуктор заднего моста	4.82
-передний мост	9.33
-рулевое управление	1.58
-карданный вал	2.8
Полнокомплектный автомобиль	175.0

Приложение 4

Коэффициенты приведения, учитывающие годовую программу предприятия

Предприятия для ремонта силовых или комплектов прочих агрегатов		Предприятия для ремонта грузовых автомобилей
Годовая программа, до	k1	Годовая программа	k1
10000	1,13	1000	1,10
20000	1,00	2000	1,00
30000	0,96	3000	0,95
40000	0,91	5000	0,84
50000	0,9	7000	0,77
60000	0,89	10000	0,75

Приложение 5

Коэффициент приведения, учитывающие структуру производственной программы

Соотношение в программе капительных ремонтов полнокомплектных автомобилей и комплектов агрегатов	Коэффициент приведения k3
1: 0	1,03/0,8*
1: 1	1,00/1,00*
1: 2	0,97/1,1*

* в числителе коэффициент приведения по трудоемкости; в знаменателе по площади

Приложение 6
