.(5.5)

У цих формулах α_k – ваговий коефіцієнт k-го показника

Для зони Українського Полісся він становить:

Таблиця 5.2

Вагові коефіцієнти

Множина альтернатив L₁ є L підсистеми складається з:

L₁ – стан “добрий”, характеризується величиною міри оцінки критеріїв

Н_і > 2.(5.6)

При цьому може бути не більше двох показників “нижче норми”, і не повинно бути показників “незадовільно”.

L₂ – стан “близький до норми”, характеризується величиною міри оцінки критеріїв

1 < Н_і ≤ 2.(5.7)

При цьому відсутні значні, різкі відхилення, незадовільні показники від норми .

L₃ – стан “задовільний”, міра оцінки критеріїв становить

-1 ≤ Н_і ≤ 1(5.8)

і допускає можливість відхилення “нижче норми” всіх критеріїв, що розглядаються. Крім того, можливий випадок різкого відхилення одного критерію при “добрих” і “поліпшених” значеннях інших критеріїв з урахуванням їхньої важливості, що задається умовою

-1 < Н_з^(-)* < 1,2.(5.9)

L₄ – стан “незадовільний”, характеризується, як правило, двох (з показником із коефіцієнтом найвищої важливості) чи трьох (без показника з найвищою важливістю) незадовільних станів. Від’ємна міра при цьому відповідає умові

.(5.10)

L₅ – стан “дуже незадовільний” – три (включаючи показник із коефіцієнтом найвищої важливості) або більше показників мають значення незадовільне, а від’ємна міра відповідає умові

Н_і^(-) < -3.(5.11)

Для оцінки стану всієї підсистеми на множині альтернатив вводиться міра :

- 3, якщо L_i =L₁ ;

- 1, якщо L_i =L₂ ;

0, якщо L_i =L₃ ;

3, якщо L_i =L₄ ;

4, якщо L_i =L₅ . (5.12)

За формулою 3 обчислюємо узагальнений критерій (клас, оцінка) з урахуванням вагових коефіцієнтів (а^к) показників f₁ і результати зводимо у таблицю [17]

Таблиця 5.3

Оцінка використання земельних ресурсів Ратнівського району

5.1.3 Використання водних ресурсів

Стан використання водних ресурсів оцінюється (класифікується) за такими характеристиками:

W_з – об’єм забору води з річок;

W_у - об’єм збитків річковому стоку внаслідок забору підземних вод, які гідравлічно пов’язані з річковою мережею;

Wф – фактичний об’єм стоку річки;

W_с - об’єм скидних вод у річкову мережу;

W_з.в. - об’єм скиду забруднених вод у річкову мережу.

На основі цих характеристик обчислюють такі відносні показники:

q₁= ;(5.13)

q₂= ;(5.14)

q₃= ;(5.15)

q₄= .(5.16)

Стан використання річкового стоку за кожним показником оцінюють множиною логічних альтернатив, які визначають якісну характеристику антропогенного впливу.

Вона може бути представлена вектором U = (U₅, U₄, U₃, U₂, U₁) = (“катастрофічний”, “дуже поганий”, “поганий”, задовільний”, “добрий”). Компоненти цього вектора (альтернативи) визначаються за логічною функцією:

.(5.17)

i є /1,4/

Оцінку узагальненого впливу критеріїв і класифікацію підсистеми здійснюють на основі введення функцій які мають вигляд:

(5.18)

k є /1,4/

Таблиця 5.4

Критерії оцінки стану озер та їх басейнів за даними про використання її водних ресурсів

Для оцінки узагальненого критерію вводять середньозважені нормовані функції мір Н_і і Н_і^(-), а також середньозважену функцію міри

Н_і^(-)*:

.(5.19)

.(5.20)

.(5.21)

де: У_k^(-) – від’ємна функція міри, β_k – ваговий коефіцієнт, що відображує відносну важливість k-го показника (табл. 18).

Таблиця 5.5

Вагові коефіцієнти β_k

Показник qі	Коефіцієнт βk
q1	0,1
q2	0,2
q3	0,3
q4	0,4

Множина альтернатив підсистеми “Використання річкового стоку” за аналогією з альтернативами за критеріями має такі стани:

W₁ – стан “добрий”, за якого відсутні “катастрофічний”, “дуже поганий” і “поганий” стани показників

_minУ_і ≥ 0,(5.22)

наявністю двох чи більше “добрих” станів окремих показників, що досягнуто введенням порогових обмежень.

Н_і ≥ 2,2.(5.23)

W₂ – стан “задовільний”, за якого відсутні “катастрофічні” і “дуже погані” стани показників. “Поганий” стан допускається лише для показників q₁ і q₂. Величина критерію відповідає:

0,8 « Н_і « 2,2.(5.24)

W₃ – стан “поганий”, за якого відсутні “катастрофічні” оцінки станів показників, а також “погані” стани окремо і водночас по q₃ і q₄. Величина критерію перебуває в межах:

-2,2 « Н_і < 0,8(5.25)

W₄ – стан “дуже поганий”, характеризується величиною критерію

-3,2 « Н_і < -2,2(5.26)

При цьому відсутні “катастрофічні” стани q₃ і q₄, допускається “катастрофічний” стан за показником q₁.

W₅ – “катастрофічний” стан, що характеризується величиною критерію

Н_і ≥ -3,2.(5.27)

і не належить до станів W₁–W₄.

Результати розрахунків за цією методикою наведені в таблиці 5.6. За формулами 5.13-5.16 обчислюємо значення показників q_i. Вони такі:

Таблиця 5.6

Якісну оцінку стану озер за характером використання водних ресурсів при одержаних значеннях показників q_i встановлюємо за допомогою таблиці 5.2 а числову – за формулами 5.17-5.18. Ці оцінки виявилися такими:

Таблиця 5.7

За формулою (5.19) оцінюємо стан за спільної дії всіх показників. Вагові їхні коефіцієнти беремо з таблиці 5.5

Н _{Горіхове}=3*0,1+3*0,2+3*0,3+3*0,4//0,1+0,2+0,3+0,4=1,92

Н _{Турське} =(-1)*0,1+3*(-1)+3*0,3+3*0,4//0,1+0,2+0,3+0,4=1

Н _{Горіховець} =3*0,1+3*0,2+3*0,3+3*0,4//0,1+0,2+0,3+0,4=1,92

Н _Дружби =3*0,1+3*0,2+3*0,3+3*0,4//0,1+0,2+0,3+0,4=1,92

Н _Лука=3*0,1+3*0,2+3*0,3+3*0,4//0,1+0,2+0,3+0,4=1,92

Н _{Любовель}=3*0,1+3*0,2+3*0,3+3*0,4//0,1+0,2+0,3+0,4=1,92

Н _{Волянське}=3*0,1+3*0,2+3*0,3+3*0,4//0,1+0,2+0,3+0,4=1,92

W₂ – стан “задовільний”. Величина критерію відповідає:

0,8 « Н_і « 2,2.

Таким чином, за станом фактичного використання річкового стоку ситуація в Ратнівському районі - задовільна [17].

5.1.4 Якість води

Оцінюється згідно методики [5.18] за підсистемою “Якість води”.

У підсистемі виділяють два блоки – “Хімічне забруднення” і “Бактеріальне забруднення”, які разом характеризують якість води і є найважливішими для оцінки (класифікації) антропогенного впливу за комплексом критеріїв.

Оцінка якості води за ступенем хімічного забруднення

При класифікації якості води з позиції оцінки її екологічного стану за компонентами хімічного складу виділяють шість класів води: “дуже чиста” (І), “чиста”(ІІ), “незадовільної чистоти” (ІІІ), “забруднена” (IV), “брудна” (V) і “дуже брудна” (VI).

Позначимо суму відношень фактичних концентрацій і-ої речовини S_i до їхніх гранично допустимих концентрацій (ГДК_і) через r, тобто

, (5.28)

де n – загальна кількість речовин.

Нехай К – логічна функція, що співвідноситься із значеннями класу води, як

(5.29)

Тоді клас (оцінка стану) у блоці “Хімічне забруднення” визначають як максимальне значення за формулою:

К=max K(r). (5.30)

Для оцінки стану блоку на множині класів (оцінок) К_i вводять міру (К_i):

3, якщо К_i =К₁ ;

1, якщо К_i =К₂ ;

0, якщо К_i =К₃ ;(5.31)

- 1, якщо К_i =К₄ ;

- 3, якщо К_i =К₅;

- 4, якщо К_i =К₆.

В основу розробки алгоритму класифікації (оцінки) стану в блоці “Бактеріальне забруднення” покладено той самий принцип, що й у блоці “Хімічне забруднення”. Оцінку здійснюють за провідним фактором – колі-індексом (кількість кишкових паличок в 1 л води).

Градації критерію бактеріального забруднення утворюють вектор ситуації, а саме:

(5.32)

де: вектор Р – множина альтернатив: Р = (Р₁, Р₂, Р₃, Р₄, Р₅, Р₆)= (“дуже чиста“, “чиста”, “незадовільної чистоти”, “забруднена”, “брудна”, “дуже брудна”).

На множині альтернатив вводиться числова функція міри , а саме

(5.33)

Для класифікації (оцінки) підсистеми “Якість води” вводиться вектор КР = Р, тобто з тими самими альтернативами, що і вектор Р. Міру та клас (оцінку) КР =Q = φ(Q) визначають як:

(5.34)

Розглянувши методику оцінки (класифікації) стану якості річкових вод, звернулися до визначення забрудненості вод за хімічними показниками як процесу, явища. Під забрудненістю вод річок, озер чи інших об’єктів розуміють перевищення концентрації якихось (небажаних) речовин над гранично допустимою концентрацією (ГДК), що викликає порушення норм якості води.

Рівень забрудненості водного об’єкту залежить від його розміру, умов перемішування водних мас, температури води, кількості і складу стічних вод, концентрації забруднюючих речовин у них, наявності завислих речовин, гідробіологічного і мікробіологічного складу, об’єму водної маси.

Для характеристики рівня забрудненості води використовують фізичні, хімічні, гідробіологічні та мікробіологічні показники.

У нашому випадку вихідні дані такі:

Таблиця 5.8

Для оцінки якості води за окремими показниками використовують нормативи якості поверхневих вод з екологічних позицій, за таблицею 5.8

Таблиця 5.9

Нормативи якості поверхневих текучих вод (з екологічних позицій)

Кількісне значення класу води за хімічним забрудненням визначають за формулою 33. Вони дорівнюють: Турське- φ(К₄)= -1, Любовель- φ(К₃)= 0, Горіхове- φ(К₄)= -1, Дружби- φ(К₄)= -1, Волянське- φ(К₄)= -1, Горіховець- φ(К₅)=-3, Лука- φ(К₄)= -1.

За результатами виконаних досліджень можна констатувати, що води озер Ратнівського району мають 3-5 класи якості води.

Оцінка якості води за ступенем бактеріологічного забруднення

Таблиця 5.10

Критерії оцінки бактеріального забруднення води за колі-індексом

Колі –індекс озер Ратнівського району на час визначення складав:

Турське-10900, Любовель-1000, Горіхове-600, Дружби-500, Волянське-300, Горіховець-1200, Лука-6700. Звідси клас води: Турське-Забруднена φ(Р₄)= -1, Любовель-Чиста φ(Р₂)=1, Горіхове-Чиста φ(Р₂)=1, Дружби-Чиста φ(Р₂)=1, Волянське-Чиста φ(Р₂)=1, Горіховець-Задовільної чистоти φ(Р₃)= 0, Лука-Задовільної чистоти φ(Р₃)= 0.

Оцінку стану підсистеми „Якість води” здійснюють за формулою 34 як менше значення мір блоків „Хімічне забруднення” і „Бактеріальне забруднення”. Таким чином, вода в озерах Ратнівського району оцінюється(класифікується) як: Турське - „Забруднена”, Любовель - „Чиста”, Горіхове - „Чиста”, Дружби - „Чиста”, Волянське - „Чиста”, Горіховець - „Задовільної чистоти”, Лука - „Задовільної чистоти” [17].

5.1.5 Оцінка стану річки та її басейну за оцінками окремих підсистем

Розрахунок антропогенного навантаження та оцінку його впливу на екосистеми озер Ратнівського району виконаний за результатами оцінки стану основних природних підсистем-земельних ресурсів, водних ресурсів, якості води за хімічним, токсикологічному і бактеріологічному та радіаційному забрудненню.

Стан всієї системи описується вектором альтернатив U = (U₁, U₂, U₃, U₄, U₅, U₆), кожна з яких відповідає одній з оцінок /“добрий”, “зміни незначні”, “задовільний”, “поганий”, “дуже поганий”, “катастрофічний”/.

Функція міри множини має вигляд:

(5.35)

Маючи визначені раніше оцінки (класи) стану підсистем, за формулою

ІКАН = ,(5.36)

де: L_m, W_m та Q_m – поточний стан підсистем, обчислюють індукційний коефіцієнт антропогенного навантаження (ІКАН)

ІКАН ₂ = 0,3*(-0,7)+0,2*1,92+0,5*0 = 0,17

ІКАН ₆ = 0,3*(-1,5)+0,2*1,92+0,5*(-3) = -1,6

ІКАН ₉= 0,3*2,8+0,2*1,92+0,5*(-1) = 0,72

ІКАН ₁₂= 0,3*(-1,4)+0,2*1,92+0,5*0 = -0,04

ІКАН ₁₅= 0,3*-(1,8)+0,2*1,92+0,5*(-1) = -0,66

ІКАН ₁₆= 0,3*(-1,2)+0,2*1,92+0,5*(-1) = -0,48

ІКАН ₅₉= 0,3*3,2+0,2*1,92+0,5*(-1) = 0,66

ІКАН ₆₀= 0,3*(-2,4)+0,2*1+0,5*(-1) = 1,02

ІКАН ₆₉= 0,3*(-0,3)+0,2*1+0,5*(-1) = -0,35

Значення категорій U_і визначається за умови:

(5.37)

і є /1,6/

Міри категорії визначають як за формулою5.35[17].

Результати розрахунків по кожному розрахунковому квадрату наведені в таблиці 5.7. Дані цієї таблиці свідчать, що під впливом господарської діяльності природний стан екосистем Ратнівського району зазнав змін.

Таблиця 5.11

Оцінка стану водних об’єктів Ратнівського району за оцінками окремих підсистем

Отже, стан Ратнівського району за оцінками окремих підсистем оцінюємо як:

• в квадратах №2, №12, і №69 – «задовільний»;

• в квадратах №9, №60 – «зміни незначні»;

• в квадратах №15, і №59 і №16 – «поганий»;

• в квадраті № 6 – «дуже поганий».

Виходячи з цього, можна сказати, що в квадратах №2, №12, №69, №9, №60, №59 і №6 необхідно зменшити антропогенне навантаження і по можливості збільшити площі земель під лісом. Водогосподарсько-екологічна оцінка Ратнівського району наведена в листі 2.

Розділ 6. Самарівська меліоративна система та її вплив на навколишнє природне середовище

6.1 Сучасний стан Самарівської осушувальної системи

6.1.1 Планове розміщення провідної і регульованої мережі каналів

Розміщення каналів в плані прийнято з розрахунком рельєфу ділянки, геологічної будови і вимог ДБН В.2.4.1-99.

Конфігурація меліорованих ділянок наближена до прямокутної форми, що забезпечує зручний механізований обробіток.

Відступ від прямокутної форми і прямолінійних границь ділянок має місце, в основному, в смугах примикання системи до доріг, границь землекористування.

6.1.2 Магістральний канал

Магістральний канал повинен забезпечувати нормальну роботу каналів провідної і регулюючої мережі, на протязі всього періоду роботи осушувальної системи і не перешкоджати зниженню рівня ґрунтових вод на у ділянки до глибини, яку вимагають умови сільськогосподарського виробництва.

Весною до початку польових робіт рівні ґрунтових вод повинні знаходитись на глибині, яка дозволяє проводити нормальний обробіток грунту механізмами.

Проектом передбачено будівництво магістрального каналу довжиною 7,87 км.

З розрахунком витрат, геологічного перерізу русел і способів виконання робіт, форма поперечного розрізу магістрального каналу прийнята трапецеїдальна з параметрами: b=1,0 м; h=2,0 м; т=2,0 м.

Прийнята форма поперечного розрізу і повздовжній ухил каналу забезпечує не розмивання русла при проходженні розрахункових паводків і його стійкість при різких коливаннях горизонтів води.

Для гідравлічного розрахунку магістрального каналу прийняті витрати високо літніх паводків (10%-ної забезпеченості, витрати передпосівно-посівного періоду 10%-ної забезпеченості, і витрати меженного періоду 50%-ної забезпеченості), що відповідає ДБН В.2.4.1-99.

Рівневий режим магістрального каналу запроектований у відповідності з вимогами без підпірної роботи провідних і регуляційних каналів, закритої осушувальної мережі, а також вимог сільськогосподарського виробництва.

Для гідравлічного розрахунку магістрального каналу використана форма рівномірного руху води у відкритих каналах і рекомендації ДБН В.2.4.1-99.

Укоси на інших ділянках засіваються травами.

6.1.3 Осушувальна мережа каналів

Крім магістрального каналу в склад осушувальної системи входять провідна і регуляційна мережа каналів, яка виконує наступні функції:

• своєчасне відведення поверхневих вод з території, яка осушується;

• забезпечення необхідної норми осушення до початку польових робіт в період сільськогосподарських культур;

• подача води для зволоження осушених земель в посушливі літні періоди року;

Величина норми осушення для різних культур, грунтів і періодів визначення у

відповідності з рекомендаціями науково-дослідних організацій, які використовують осушені землі.

Нижче приведені прийняті норми осушення:

Таблиця 6.1

Норми осушення для деяких сільськогосподарських культур

Як відзначалося вище, на системі передбачено осушення мінеральних грунтів і малопотужних торф’яників – гончарним дренажем, середні – і потужні торф’яники – відкритою мережею.

Враховуючи норми осушення, осад торфу, поширення кривої депресії між каналами, умови безнапірної роботи закритої мережі намічена глибина каналів.

На ділянках осушення відкритою мережею глибина каналів прийнята 1,6-1,8 м, на ділянках гончарного дренажу 1,8-2,2 м.

Відстань між каналами визначено розрахунками і прийнято:

• на ділянці осушення відкритої мережі – 250 м

• на гончарному дренажі – 500 м

При виборі направлення трас каналів враховувалося направлення паводка, потік ґрунтових вод.

Для перехвату потоку ґрунтових вод з прилягаючих територій запроектовані нагірно-ловильні канали.

Розміри поперечних розрізів каналів, які мають водозбірну площу не менше 5 км² прийняті конструктивно виходячи з геологічних умов: розмірів ковша екскаватора.

Поперечний розріз каналів прийнято трапецеїдальний з шириною по дну 0,6 м, закладенням укосів 2,0 м.

Поздовжній ухил дна каналів прийнятий у відповідності з ухилом місцевості і відповідно до ДБН В.2.4.1-99 прийнятий не менше 0,0002

Всі укоси каналів засіваються травами.

Скид поверхневих вод з понижених ділянок місцевості буде здійснюватися воронками.

6.1.4 Гончарний дренаж

На основі вивчених матеріалів грунтово-меліоративних, інженерно-геологічних і гідрологічних передбачається осушення земель на площі 1527 га гончарним дренажем, в тому числі поодиникими дренами – 1009 га, систематичним – 518 га, який являється більш досконалий і надійним способом осушення.

Відстань між поодинокими дренами прийнята:

на пісках – 80м

на торфі – 50м

При прийняті діаметрів поодиноких дрен враховуються наступні фактори: рельєф ділянки, відстань між каналами.

В зв’язку з тим, що довжина дрен більша ніж 200 м діаметр труб прийнятий 70 мм, на ділянках з довжиною більше 400 м – діаметр 100 мм.

Глибина закладання дрен приймалась з таким розрахунком, щоб дрена забезпечувала необхідну норму осушення в посівний період і по можливості знаходилася в добре проникному ґрунті, і створювалася б можливість подачі води на зволоження.

Ухили дренажних ліній, в залежності від діаметра труб, прийняті наступні:

d=70 мм – 0,0015

d=100 мм – 0,0010

Враховуючи геологічні умови масиву на ділянках, які складені супісками, суглинками передбачається осушення систематичним гончарним дренажем.

Розрахунок відстані між дренами виконаний по формулі О. М. Костякова без врахування впливу напірних вод, а також по механічному складу.

Результати розрахунків і прийняті відстані між дренами наведені в табл. 6.2

Таблиця 6.2

Розміщення закритої осушувальної мережі в плані, гідрологічні розрахунки виконані у відповідності з ДБН В.2.4.1-99.

Мінімальний ухил дрен на ділянці систематичного дренажу необхідно приймати не менше 0,002.

6.1.5 Кротовий дренаж

Для прискорення і рівномірного пониження рівня ґрунтових вод в період надлишкового зволоження, а в посушливі періоди вегетації для рівномірного розподілення вологи в місцях залягання потужних і середньо-потужних торф’яників передбачається застосування кротового дренажу. Регуляційна мережа кротових дрен застосовується в сукупності з відкритими каналами.

Встановлення кротового дренажу проводять в кінці літа – на початку осені, коли рівні ґрунтових вод знижуються нижче глибини закладання дрен. Це підвищує стійкість дрен і їх робочу ефективність.

Відстань між осушувальними дренами прийнято 10 м, довжина кротових дрен прийнята 150 м.

Глибина дрен з урахуванням використання їх в цілях зволоження прийнята 0,7-0,9 м.

Робочий діаметр кротових дрен повинен бути не менше 10 см. Дрени закріплюються гончарними трубами довжиною 1м.

Площа кротового дренажу складає 276 га, загальна протяжність 304000 п. м./ га.

На даний час дрени кротового дренажу не працюю, вони перебувають в замуленому стані, тому необхідно проводити поглиблення каналів.

6.1.6 Гідрологічні розрахунки

6.1.6.1 Максимальні витрати води

Гідрологічні спостереження ,на водотоці який розглядаємо, не проводились. Тому максимальні витрати для розрахунку гідротехнічних споруд визначаються по методиці рекомендованій СніП 2.01.14-83.

Згідно цієї методики, при відсутності фактичних даних спостереження над стоком для розрахунків максимальних витрат талих вод застосовується наступна формула:

Q_р=q_р*F=k₀*h₀* μ /(F+1)ⁿ*δ₁*δ₂*F, м³/с (6.1)

де: Q_р- розрахункова максимальна витрата води ймовірністю перевищення Р%, м/с;

q _р- розрахунковий максимальний модуль стоку ймовірністю перевищення, м/с*км²;

h ₀- шар сумарного весняного стоку, мм;

F - площа водозбору до розрахункового створу, км;

k ₀- параметр, який характеризує дружнность паводка на малих річках;

n - показник степеня редукції;

δ₁ - коефіцієнт, який враховує зниження максимальної витрати води річок, за регульованих озерами і водосховищами;

δ₂ - коефіцієнт, який враховує зниження максимальної витрати на заболочених і заліснених басейнах;

μ - коефіцієнт, який враховує нерівність статистичних параметрів шару стоку і максимальних витрат води.

Значення параметрів формули визначені згідно рекомендації СніП 2.01.14-83 і приведені в таблиці 6.3

Таблиця 6.3

Максимальні витрати води весняного паводку в розрахунковому створі, розраховані по вище наведеній формулі, дані в таблиці 6.4

Таблиця 6.4

Максимальні витрати води дощових паводків визначають по формулі граничної інтенсивності стоку, яка має наступне вираження:

Q=A_1%*φ*H_1%*δ₁*λ_р*F, м³/с, (6.2)

де:

H_1% - добовий шар опадів ймовірністю перевищення 1%;

φ - коефіцієнт паводкового стоку;

A_1% - максимальний модуль стоку, виражений в частинах від проведення (φ*H_1%)

A_1%=q_1%/ φ*H_1% (6.3)

λ_р - перехідний коефіцієнт ймовірності перевищення Р=1% щодо другої ймовірності.

Максимальні витрати дощових паводків приведені в таблиці 6.7

Таблиця 6.7

Максимальні об’єми весняного паводку і зливового паводкового стоку визначені згідно СніП 2.01.14-83. Максимальні об’єми талого стоку визначаються по формулі:

W_р=h_р*F, м³ (6.4)

де:

h_р - розрахунки шару стоку, мм;

F - площа водозбору, км²;

Максимальні об’єми зливового стоку для малих площ визначаються по формулі:

W_р=∑Q_1%* λ_р, м³ (6.5)

де:

∑Q_1%=F+H_1%, м³/с (6.6)

λ - коефіцієнт паводкового стоку;

H_1% - добовий шар опадів ймовірністю перебільшення 1%.

Таблиця 6.8

Об’єми весняного паводку

Таблиця 6.9

Об’єми зливового стоку

6.1.6.2 Розрахункові гідрографи повеней і паводків

Через відсутність спостереження над стоком побудова розрахункових гідрографів повеней і паводків виконано по моделях , які побудовані на спостереженнях за повенями і паводками на річці-аналозі.

В якості річки-аналога взята р. Вижівка за розрахункові роки взято

Перерахунок координат гідрографів моделі в координати розрахункових гідрографів приведені в таблицях 6.10, 6.11, гідрографи на листі 4 і на рис.6.1.

Таблиця 6.10

Розрахункові координати гідрографів паводку

Таблиця 6.11

Розрахунки координати гідрографів паводків

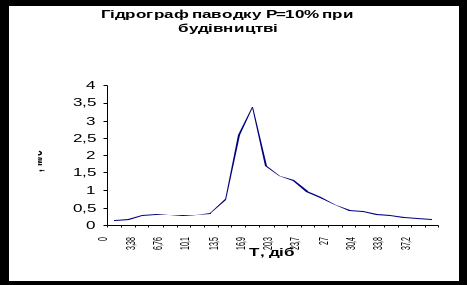

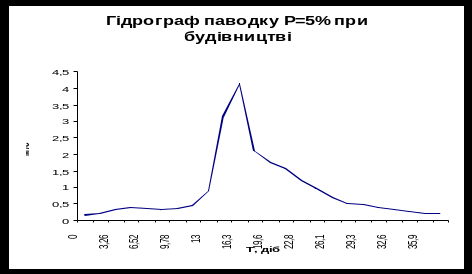

Рис. 6.1. Гідрографи паводку при будівництві

6.1.6.3 Розрахункові витрати для каналів осушувальної системи

При проектуванні осушувальної системи розрахунковими являються посівні, високі літньо-осінні і побутові витрати.

Високі літньо-осінні витрати

Осушувальна система в літньо-осінній період повинна забезпечувати своєчасний відвід надлишкових вод не допускаючи тривалого затоплення осушуваних площадок.

Високі літньо-осінні витрати розрахункової забезпеченості визначалися шляхом множення раптових зливових максимумів до середньо стійких витрат води тієї ж забезпеченості. Витрати, розраховані по вище наведеній методиці, приведені в таблиці 6.12.

Таблиця 6.12

Витрати розрахункової забезпеченості

Таблиця 6.13

Витрати на посівну дату в розрахунковому створі

6.1.7 Захист осушених земель від затоплення

Водоприймачем осушувальної системи являється озеро Оріховець, рівневий режим якого не може задовольнити самотічного скиду води з прилеглих площ.

Весною водами озера підтоплюється південно-східна частина земель намічених для осушення.

Для запобігання затоплення осушувальної системи озером у весняний паводок проектом намічені наступні заходи:

• підсипка існуючої дамби по дорозі Березники-Леліково до відмітки 150,50 м з кріпленням нижнього укосу залізобетонними плитами, дамба прийнята не затоплена з шириною по верху 7,0 м m=2,0;

• підсипка існуючої дороги на ділянці Оріхово-Березники; відвали грунту вийняті з каналів.

З метою ліквідації надходження поверхневих вод з території Республіки Білорусь передбачається споруда огороджувальних дамб шляхом упорядкування кавальєрів вийнятого грунту.

Ширина дамб по верху прийнята 3,0 м, закладання укосів m=1,5.

Відмітка верха дамби на дорозі Березники-Леліково 150,50 м прийнята виходячи із найвищого історичного горизонту озера Оріховець рівного 149,90 м і запасу, який враховує нагін хвилі 0,6 м.

Для скиду води з осушуваного масиву проектом передбачається будівництво стаціонарної насосної станції.

6.1.8 Заходи щодо охороні природи і навколишнього середовища

6.1.8.1 Вплив осушення на зміни природної обстановки

Осушення боліт і заболочених земель в значній степені впливає на зміни економічних умов і навколишнього середовища.

Території, які були заболочені і перезволожені, з певною специфічною рослинністю і тваринним світом після проведення робіт по осушенню стають сухими.

Поверхневі води з території осушення в результаті меліоративних робіт скидаються в водоприймачі, рівні ґрунтових вод різко знижуються, анаеробні процеси в ґрунті змінюються на аеробні, закисні з’єднання під дією осушення переходять в окисні, різко покращуються умови для росту вищих форм рослин.

Гідрофільна рослинність властива перезволоженим ґрунтам, змінюється на мезофільну, проходить заміна тваринного світу. Водоплавна і болотна звірина змінюється на польову. Ось чому при проведенні осушення необхідно створювати сприятливі умови для існування біорізноманніття (рис. 6.4) сільськогосподарському використанні осушених лук (рис.6.3)

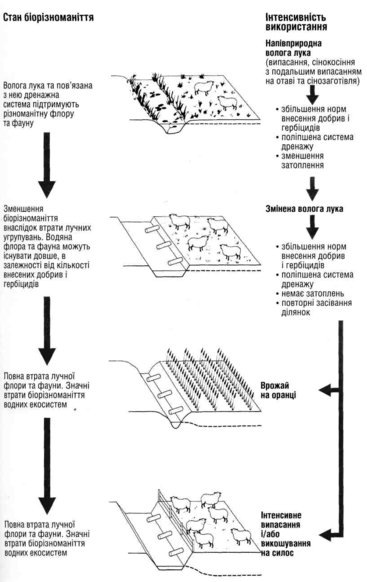

Рис. 6.3 Стан біорізноманіття при інтенсивному сільськогосподарському використанні осушених лук

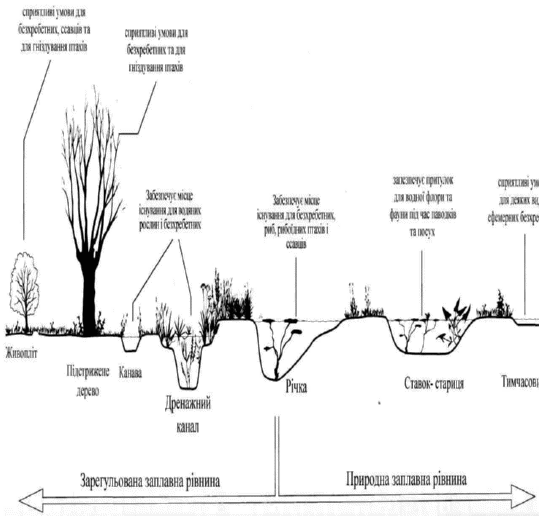

Рис. 6.4 Сприятливі умови для існування біорізноманніття

Після осушення припиняється ріст торфу і навпаки підчас обробітку грунту починається процес активного збільшення органічних речовин торфу, накопиченого за довгі роки існування болота. Невміле поводження з торф’яними ґрунтами може привести до швидкого вичерпання органічної маси торфу, перетворення родючих грунтів в бідні.

Небезпечне пересушування торф’яних грунтів, так як це може привести до різкої зміни ґрунтового живлення грунтів, викликати загальне зниження горизонтів ґрунтових вод, в тому числі і на прилеглих територіях, що приводить до зниження рівня води в колодязях і створюються тяжкі умови для проживання населення.

Задача меліорації повинна зводитись до того, щоб розумним поводженням з осушеними торф’яними ґрунтами постійно покращувати їх фізичні і хімічні властивості, підвищувати їх родючість і тим самим покращити умови навколишнього середовища.

Основною задачею при розробці проектів на будівництві осушувальних систем, являється покращення існуючих природних умов.

6.1.8.2 Ґрунтозахисні заходи

Головний об’єкт меліоративної дії - грунт, тому всі проектні заходи повинні направлятися на підвищення родючості грунтів, на створення умов для раціонального використання природних багатств при дотриманні необхідної рівноваги між ґрунтом і водою.

З метою збереження органічних речовин торфу в польових і кормових сівозмінах на болотних грунтах необхідно до мінімуму зменшити просапні культури, при яких іде інтенсивний розклад органічних речовин, а звідси і утворення торф’яного шару.

В польових і кормових сівозмінах на торф’яниках під багаторічними травами, повинно бути зайнято не менше 3-4 полів, а на дуже мінералізованих торф’яниках 4-5 полів. Це положення враховано в проекті, так із загальної площі осушення 1803 га нетто, засіяно травами в складі польових і кормових сівозмін 52

Не можна допускати переосушення і розпилення торф’яних грунтів. Переосушений торф втрачає здатність змочуватися, вбирати в себе вологу, дуже сильно пилить навіть при незначному вітрі і являється причиною частих пожеж.

Для запобігання подібним процесам осушувальна система запроектована з двохстороннім регулюванням водно-повітряного режиму грунтів. На системі є достатня кількість шлюзів-регуляторів як на магістральному каналі, так і каналах регулюючої і провідної осушувальної мережі. Проектом вирішене також питання про водозабезпечення системи водою в посушливі літні місяці.

6.1.8.3 Протиерозійні заходи

Осушення і освоєння пойми тягне за собою незначні зміни природного середовища. Передбачується осушення боліт і перезволожених земель, вирубка деревної рослинності, площі будуть розорені під вирощування сільськогосподарських культур.

Зниження рівня ґрунтових вод знищення природної рослинності, яка встилає грунт, в результаті осушення і розорення, викличе порушення встановленої динамічної рівноваги між вітром і ґрунтом, зменшить стійкість ландшафту проти несприятливих умов.

З метою запобігання можливих процесів водної і вітрової ерозії на меліораційних землях даним проектом встановлюється комплекс організаційних, агротехнічних і гідротехнічних заходів.

Одним з основних заходів по боротьбі з ерозією грунтів на проектованих до осушення землях з’являться правильна організація території, яка заключається у взаємопов’язаному розміщенні сівозмін, доріг і інше.

Ефективним засобом боротьби з ерозією грунтів являються агротехнічні заходи. Вони є найбільш доступними, не потребують великих затрат і являються швидкодіючими.

Протиерозійні заходи розробляються як для торф’яників, так і для мінеральних грунтів.

Для мінеральних грунтів, з протиерозійних заходів застосовуються: оранка на зяб, переривчасте борознування, щілювання зябу, затримання снігу, регулювання снігового покриву, щілювання посівів, посів спеціальними протиерозійними сівалками, коткування посівів.

Для торф’яних грунтів проектуються:

• фрезування очосу;

• оранка;

• посів спеціальними протиерозійними сівалками;

• посівів дернових культур і насіння трав.

• Важливим заходом в боротьбі з вітровою ерозією грунтів на осушених торф’яниках являються також осінньо-весняні волого насичуючі поливи і весняно-літні поливи в період суховіїв і пилових бур.

Гідротехнічні протиерозійні заходи на на осушуваних землях передбачаються у вигляді: створення борозен для відводу води з понижених ділянок в канали, регулюючих споруд с перепадами висоти від 0,5 до 2,0 м, дренажної мережі з накопичувальними колодязями для відведення води в колекторну мережу, а також проведення планіровочних робіт з висипкою окремих понижень і зволожень грунтів інфільтрацією з каналів.

Крім того передбачаються біологічні кріплення укосів каналів шляхом посіву трав і залізобетонними плитами.

6.1.8.4 Водозахисні заходи

Проектом експлуатації осушувальної системи передбачається організація систематичного контролю за якісним складом води, яка скидається з каналів осушувальної мережі в озеро Оріховець.

На службу експлуатації покладається обов’язок виділити місця відбору проб води, яка скидається з осушувальної мережі на предмет визначення кількісного і якісного вмісту солей і пестицидів, а також приймати міри по знищенню негативних наслідків.

Поблизу осушувальної системи відсутні джерела забруднення.

Режим ґрунтових вод четвертинних відкладів на осушеному масиві не залежить від режиму вод крейди, що виключає можливість забруднення вод крейдяного горизонту.

Скид води з магістрального каналу кавальєрів вийнятого грунту здійснюється насосною станцією.

Для недопущення виносу частинок грунту в озеро побудований відвідний канал довжиною 1,24 км, де проходить осадження завислих частинок.

Враховуючи значний приток поверхневих вод в озеро Оріхово і Оріховець, забір води на зволоження суттєво не вплине на їх режим.

6.2 Реконструкція Самарівської осушувальної системи

6.2.1 Водоприймач

Водоприймачем Турської осушувальної системи служить озеро Оріхове. Водоприймач ділянки, який реконструюється гончарним дренажем, служить Турський магістральний канал, в необхідних місцях він закріплений.

Ділянка, яка реконструюється знаходиться в самому гирлі системи в безпосередній близькості від озера Оріхово. Рівневий режим озера Оріхово і нижньої частини Турського магістрального каналу не дозволяє здійснити самотічний скид з ділянки, яка реконструюється, як у весняний період, так і в літній період. Крім того, у вологі роки у весняний час, із-за незабезпеченості своєчасного відводу скидних вод проходить затоплення і підтоплення нижньої частини системи в межах ділянки на якій проходить реконструкція.

Для оптимізації процесів самоочищення скидних вод у відкритій мережі польдерних систем влаштовуються найпростіші підпірні споруди з напором 0,2…0,3 м і колодязі (аванкамери), які встановлюються окремо чи разом з трубчастими переїздами і одночасно виконують роль відстійників для вловлювання завислих речовин. Крім підпірних споруд можна також запроектувати і систему біологічних ставків, в яких скидна вода могла б відстоюватись і очищуватись перед попаданням в озеро-водоприймач.

6.2.2 Гончарний дренаж

В зв’язку з проведенням реконструкції на осушувальній системі виконуємо розрахунки параметрів гончарного дренажу, з умов осушення. Для умов осушення параметри дрен слідуючі:

Т_др. = H + ∆h + h_вх + d, м (6.7)

де:

H – норма осушення посівного періоду;

Н = 0,5 м;

∆h – напір води над дреною по відношенню до дрени;

∆h – 0,3 м;

h_вх – втрати, води на вході;

h_вх = 0,1м;

d – зовнішній діаметр дрени;

d = 0,07.

Т_др. = 0,52 + 0,3 + 0,1 0,07 = 0,99 м

Приймаємо Т_др. = 1,0- 1,05 м

Т_др. = 1,0 – 1,05 > Н_пр = 0,68 м

Віддаль між дренами визначаємо по формулі Г. І. Сапсай:

Е = А* β*к_t*к_Т*к , м (6.8)

де:

А – емпіричний параметр, який визначаємо в залежності від величини річної норми опадів,

при N = 686 мм А = 4,8

к – коефіцієнт фільтрації, м/добу;

β – коефіцієнт водовіддачі, який визначається по формулі

для мінеральних ґрунтів, β = 0,056*к^1/2*∆Н^1/3;

для торфових ґрунтів β = 0,116* к^3/4*∆Н^3/8,

де:

∆Н – потужність шару ґрунту, з якого відводиться надлишкова вода,

∆Н = 0,52 м;

к_t – коефіцієнт, який залежить від глибини закладання дрени (при Т_др.= 1,05 м) к_t = 0,82;

к – коефіцієнт, який залежить від глибини залягання водоупору, при

Н = 6 м

к = 1,32

Визначення віддалі між дренами для піщаних грунтів з К_ф = 1,56 м/добу;

β = 0,056

Е = 28,2 м

6.2.3 Гідрологічні розрахунки

6.2.3.1 Максимальні витрати води

Гідрометричні спостереження СніП 2.01.14-83,на водотоці який розглядаємо, не проводились. Тому , максимальні витрати для розрахунку гідротехнічних споруд визначалися по методиці, яка рекомендована і за формулою:

Q_р=q_р*F=K₀*h_р*μ/(F+1)ⁿ*F*δ₁* δ₂, м³/с (6.9)

Розрахунки зведені в таблицю 6.14.

Таблиця 6.14

Максимальні витрати води весняного паводку в розрахункових створах наведені в таблиці 6.15.

Таблиця 6.15

Максимальні витрати води дощових паводків для створу (площа водозабору 19,0км²) визначається по формулі межі інтенсивності стоку, яка має наступне визначення:

Q=A_1%*φ*H_1%* δ₁*λ*F, м³/с (6.10)

Максимальні витрати води дощових паводків для створу №2 (площа водозбору 206км²) визначається по імпіричній редукційній формулі:

Q_р=q*200*(200/F)ⁿ* λ_р* δ₁* δ₂*F, м³/с (6.11)

Максимальні витрати дощових паводків приведені в таблиці 6.16.

Таблиця 6.16

Максимальні витрати весняного паводку і зливових паводків визначали з урахуванням регулюючого впливу Турського озера(К зарег.=6 м³/с).

Максимальні об’ми весняного паводку і зливового паводкового стоку визначені згідно СніП 2.01.14-83. Максимальні об’єми талого стоку визначаються за формулою:

W_р=h_n*F, м³ (6.12)

Максимальні об’єми зливового стоку для малих площ визначаються за формулою:

W_р=∑Q_1%* λ_р, м³ де ∑Q_1%= F*φ_h1%, м³/с (6.13)

Таблиця 6.17

Об’єм талого стоку

Таблиця 6.18

Об’єм зливового стоку

Об’єм середньорічного притоку по МК становить:

∑Q=F*q*31,5*10^3*K_50%=19*3*31,5*10^*0,918=1648269 м³/с

6.2.3.2 Розрахункові гідрографи повеней і паводків

Через відсутність спостережень над стоком розрахункових гідрографів повеней і паводків виконано по моделях , які спостерігали повені і паводки на річці-аналозі.

В якості річки - аналога прийнята р. Вижівка.

Перерахунок координат гідрографів моделі в координати розрахункових гідрографів приведені в таблицях 6.19, 6.20 і графічно зображені на рис.6.2 та листі 4

Таблиця 6.19

Розрахункові координати гідрографів паводка

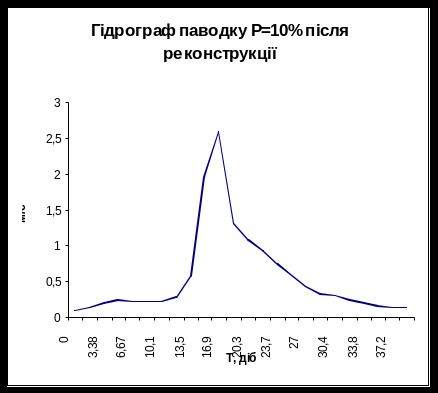

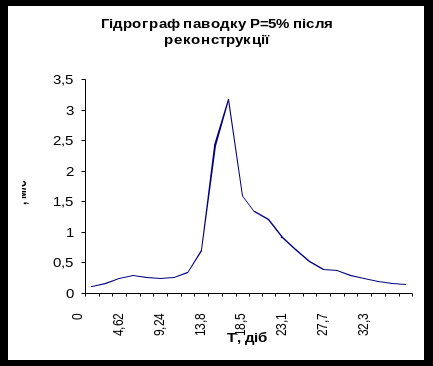

Рис.6.2. Гідрографи паводку після реконструкції

Таблиця 6.20

Розрахункові координати гідрографів паводка

При проектуванні осушувальної системи розрахунковими являються посівні, високі літньо-осінні і побутові витрати.

Осушувальна система в літньо-осінній період повинна забезпечувати своєчасний відвід надлишкових вод, не допускаючи довготривалого затоплення осушених площ.

Високі літньо-осінні витрати розрахункової забезпеченості визначались шляхом множення миттєвих зливових максимумів на перехідний коефіцієнт «к» від миттєвих зливових максимумів до середньодобових витрат води тієї ж забезпеченості, розрахунки приведені в таблиці 6.21.

Таблиця 6.21

Таблиця 6.22

Витрати води на посівну дату в розрахункових створах

Таблиця 6.23

Побутові витрати води в разрахункових створах

6.2.4 Технічні заходи

6.2.4.1 Загальна схема меліорації

Для створення оптимальних умов водно-повітряного режиму в кореневому шарі грунту на протязі вегетаційного періоду, отримання високих і стійких врожаїв сільськогосподарських культур проектом передбачаються наступні технічні заходи:

1. Відведення поверхневих і пониження рівня ґрунтових вод:

- реконструкція відкритих каналів

- будівництво гончарного дренажу

- будівництво насосної станції

- будівництво зволожуючого каналу

2. Дорожня мережа.

3. Культуртехнічні заходи

В результаті проектних розробок було розглянуто два варіанти зволожуючих заходів.

Першим варіантом передбачається забір води для зволоження Турської осушувальної системи в радгоспі «Самарівський», із озера Луки.

Озеро Луки карстового походження. Його живлення здійснюється водами трьох категорій: атмосферними опадами, поверхневим стоком з водозбірної площі і напірними водами крейдяних відкладів.

Площа дзеркала озера 1,25 км², найбільша глибина 31,8 м, середня глибина 15 м. Об’єм води в озері 18,57 м³. Озеро безстічне. Встановлення рівня води в озері передбачалось за рахунок подачі насосною станцією паводкових вод Турського каналу.

В зв’язку з наміченими заходами по гарантованому водозабезпеченні всієї Турської системи шляхом акумуляції води в озері Турське, на основі згоди з Волинським управлінням технічної експлуатації малих річок, в проекті передбачені заходи по зволоженні з Турського каналу шляхом підбору. Виходячи з умов шлюзування, залишена густота відкритої мережі

6.2.4.2 Вузол споруд насосної станції

Вузол, що проектується, споруд насосної станції призначений для скиду води з осушувальної системи з метою забезпечення використання земель в сільськогосподарському виробництві.

Режим роботи насосної станції – круглорічний. Згідно з ДБН В. 2.4.1-99 вузол споруд насосної станції відноситься до ІУ класу капітальності.

Основні розрахункові положення прийняті по ДБН В. 2.4.1-99

Будівельні матеріали, марки бетону, бетонних і залізобетонних елементів і арматура прийняті у відповідності з номенклатурою виробів, а також у відповідності з основними положеннями по проектуванню гідротехнічних споруд:

• збірний залізобетон М 200-300

• монолітний залізобетон М 150-200

• монолітний бетон М 150

• арматура залізобетонних конструкцій сталь А-І, А-ІІІ, В-І

• напірні трубопроводи, стальні.

6.2.4.3 Розрахунок пропускної здатності і напору насосної станції

Пропускна здатність насосної станції визначається за формулою:

Q_нс=Q(1-V_р/W), м³/с (6.14)

де:V_{р –} регулююча ємкість з розрахунком норми осушення, яка рівна 0,8 м³

V_р =142 502 м³

W– повний об’єм паводку 10% забезпеченості, м³

W=1814000м³

Q – максимальна витрата весняного паводку 10% забезпеченості, м³/с

Q=3,75м³/с

Q_нс= 3,75*(1-142502/1814000)=2,75 м³/с

Повний напір насосної станції визначається за формулою

Н_п=Н₂+h_w, м (6.15)

де: Н₂ – геодезичний напір між максимальним рівнем води в водоприймачі

і мінімальним експлуатаційним рівнем у водному джерелі з врахуванням клапана зриву вакууму = 4,64 м

h_w – втрати по довжині і місцеві втрати в напірному трбопроводі

Д_у=600 мм дорівнюють 0,61 м

Таким чином, повний напір насосної станції складає 5,25 м.

Для забезпечення розрахункової витрати насосної станції Q=2,75 м³/с. При напорі 5,25 м згідно каталогу насосів приймаємо 4 капсульних електронасоси марки ІОПВ 2500-4,2 (ОП5-47П) пропускною здатністю одного насоса, яка дорівнює 0,64 м³/с.

6.2.4.4 Заходи по зволоженню

Не дивлячись на те, що район будівництва осушувальної системи відноситься до зони надлишкового зволоження, рослинами відчувається нестача вологи.

Гарантією стійких врожаїв на землях, які осушуються, може бути тільки двохстороннє регулювання водно-повітряного режиму.

Для зволоження сільськогосподарських культур на землях, які осушуються, проектом передбачені наступні технічні заходи:

1. Будівництво зволожуючого каналу

2. Будівництво шлюзів-регуляторів

6.2.4.5 Розрахунок водного балансу активного шару грунтів

Потреба у регулюванні водно-повітряного режиму грунту визначається на основі водного балансу, який розраховуємо для року 50 %, 75 %, 90 % забезпеченості опадами.

Розрахунок водного балансу ведемо по місяцях вегетаційного періоду для кожної сільськогосподарської культури, при цьому враховуємо формулу:

± M = E – ( О_е + ∆W), м³/га, (6.16)

де: М – змінення волого запасів в активному шарі грунту, м³/га;

Е – сумарне водоспоживання даною культурою, м³/га;

Ое – кількість ефективних опадів, м³/га;

∆W – запаси продуктивної вологи в активному шарі грунту, м³/га.

Сумарне водоспоживання окремої культури за вегетаційний період визначаємо, враховуючи формулу А. М. Янголя:

E = αУ + n Д, м³/га, (6.17)

де: У – урожайність основної продукції даної культури, т/га;

α – емпіричний коефіцієнт;

Д – сума середньодобових дефіцитів вологості повітря за вегетаційний період, мм;

n – коефіцієнт, який приймаємо в залежності від норми осушення.

Кількість ефективних опадів визначаємо за основними формулами:

О_е=10*β*h, м³/га, (6.18)

де: h – шар опадів за розрахунковий період, мм;

β – коефіцієнт використання опадів.

Результати розрахунків див. в листі 5

6.2.4.6 Розрахунок зони впливу меліоративної системи на пониження рівня ґрунтових вод

Після проведення меліоративних робіт на прилеглій території відбувається зміна гідротехнічної обстановки (пониження РГВ). Відстань впливу дії меліоративної системи на пониження рівня ґрунтових вод визначаємо по формулі:

x = z *2*(a*t)^1/2, м (6.19)

де:

x – відстань від осушувальної системи, м;

a – рівне провідність водоносного пласта, м²/добу;

t – час, доб.

Для визначення z знаходимо:

erfc(z) = (H/H₀) = 0,1/1,0 = 0,1

де:

Н – пониження рівнів ґрунтових вод, Н = 0,1 м

Н₀ – пониження рівнів на границі осушувальної системи, Н₀ = 1,0

Згідно [ст.368] z = 1,85

a = K_ф*h/μ, , м²/добу, (6.20)

де:

K_ф – коефіцієнт фільтрації водоносного пласта, м/доб;

h – потужність водоносного пласта, м;

h = (2…2,5) * Н₀, м

h = 2,0 м

μ – водоввідача пласта.

μ = 0,056* K_ф ^^1/2* Н_с ^^1/3, (6.21)

Розрахунок для торф’яних грунтів:

K_ф = 0,4 м/добу

μ = 0,056* 0,4^^1/2*0,55^^1/3 = 0,03

а = 0,4*2/0,03 = 13,3 м²/добу

t = 150 діб

х = 1,85*2*(13,3*150)^^1/2 = 165 м

Розрахунок для мінеральних грунтів:

K_ф = 2,4 м/добу

μ = 0,056* 2,4^^1/2*0,55^^1/3 = 0,07

а = 2,4*2/0,07 = 68,6 м²/добу

t = 150 діб

х = 1,85*2*(68,6*150)^^1/2 = 375,3 м

Отже, зона впливу дії меліоративної системи на пониження РГВ становить:

• для торф’яних грунтів х = 165 м;

• для мінеральних грунтів х = 375,3 м (див. лист 6)

Розділ 7. Охорона праці

7.1 Розробка організаційних питань з охорони праці

Охорона праці - це система правових, соціально-економічних, організаційно-технічних, санітарно-гігієнічних і лікувально-профілактичних заходів та засобів, спрямованих на збереження здоров’я і працездатності людини в процесі.

Організаційні питання з охорони праці на підприємстві розробляються згідно діючого законодавства, а саме, нижче наведених статей:

1. Кожен має право на працю, що включає можливість заробляти собі на життя працею, яку він вільно обирає або на яку вільно обирає або на яку вільно погоджується.

Держава створює умови для повного здійснення громадянами права на працю, гарантує рівні можливості у виборі професії та роду трудової діяльності, реалізовує програми професійно-технічного навчання, підготовки і перепідготовки кадрів відповідно до суспільних потреб.

Використання примусової праці забороняється. Не вважається примусовою працею військова або альтернативна служба, яка виконується особою за вироком чи іншим рішенням суду або відповідно до закону про воєнний і про надзвичайний стан.

Кожен має право на належні, безпечні і здорові умови праці, на заробітну плату, не нижчу від визначеної законом.

Використання праці жінок і неповнолітніх на небезпечних для їхнього здоров’я роботах забороняється.

Громадянам гарантується захист від незаконного звільнення. Право на своєчасне одержання винагороди за працю захищається законом.[ст. 43 Конституція України]

2. До початку роботи за укладеним трудовим договором власник або уповноважений ним орган зобов’язаний:

1) роз’яснити працівникові його права і обов’язки та проінформувати під розписку про умови праці, наявність на робочому місці, де він буде працювати, небезпечних і шкідливих виробничих факторів, які не усунуто, та можливі наслідки їх впливу на здоров’я, його права на пільги і компенсації за роботу в таких умовах відповідно до чинного законодавства і колективного договору;

2) ознайомити працівника з правилами внутрішнього трудового розпорядку та колективним договором;

3) визначити працівникові робоче місце, забезпечити його необхідними для роботи засобами;

4) проінструктувати працівника з техніки безпеки, виробничої санітарії, гігієни праці і протипожежної охорони.[ст. 29 Кодекс законів про працю України]

3. На всіх підприємствах, в установах, організаціях створюються безпечні і нешкідливі умови праці.

Забезпечення безпечних і нешкідливих умов праці покладається на власника або уповноважений ним орган.

Умови праці на робочому місці, безпека технологічних процесів, машин, механізмів, устаткування та інших засобів виробництва, стан засобів колективного та індивідуального захисту, що використовуються працівником, а також санітарно-побутові умови повинні відповідати вимогам нормативних актів про охорону праці.

Власник або уповноважений ним орган повинен впроваджувати сучасні засоби техніки безпеки, які запобігають виробничому травматизмові, і забезпечувати санітарно-гігієнічні умови, що запобігають виникненню професійних захворювань працівників.

Власник або уповноважений ним орган не вправі вимагати від працівника виконання роботи, поєднаної з явною небезпекою для життя, а також в умовах, що не відповідають законодавству про охорону праці. Працівник має право відмовитися від дорученої роботи, якщо створилася ситуація, небезпечна для його життя чи здоров’я або людей, які його оточують, і навколишнього середовища.

У разі неможливості повного усунення небезпечних і шкідливих для здоров’я умов праці власник або уповноважений ним орган зобов’язаний повідомити про це орган державного нагляду за охороною праці, який може дати тимчасову згоду на роботу в таких умовах.

На власника або уповноважений ним орган покладається систематичне проведення інструктажу (навчання) працівників з питань охорони праці, протипожежної охорони. [ст. 153 Кодекс законів про працю України ]

4. Проектування виробничих об’єктів, розробка нових технологій, засобів виробництва, засобів колективного та індивідуального захисту працюючих повинні проводитися з урахуванням вимог щодо охорони праці.

Виробничі будівлі, споруди, устаткування, транспортні засоби, що вводяться в дію після будівництва або реконструкції, технологічні процеси повинні відповідати нормативним актам про охорону праці.[ст. 154 Кодекс законів про працю України]

5. Власник або уповноважений орган зобов’язаний вживати заходів щодо полегшення умов праці працівників шляхом впровадження прогресивних технологій, досягнень науки і техніки, засобів механізації та автоматизації виробництва, вимог ергономіки, позитивного досвіду з охорони праці, зниження та усунення запиленості та загазованості повітря у виробничих приміщеннях, зниження інтенсивності шуму, вібрації, випромінювань тощо. [ст. 158 Кодекс законів про працю України]

6. Власник або уповноважений ним орган розробляє за участю профспілок і реалізує комплексні заходи щодо охорони праці відповідно до закону України «Про охорону праці». План заходів щодо охорони праці включається до колективного договору. [ст. 161 Кодекс законів про працю України]

7. Власник або уповноважений ним орган зобов’язаний за свої кошти організувати проведення попереднього (при прийнятті на роботу ) і періодичних (протягом трудової діяльності) медичних оглядів працівників, зайнятих на важких роботах, роботах із шкідливими чи небезпечними умовами праці або таких, де є потреба у професійному доборі, також щорічного обов’язкового медогляду осіб віком до 21 року.

Перелік професій, працівники яких підлягають медичному оглядові, термін і порядок його проведення встановлюються Міністерством охорони здоров’я України за погодженням із Державним комітетом України по нагляду за охороною праці. [ст. 169 Кодекс законів про працю України]

8. Власник або уповноважений ним орган зобов’язаний відповідно до законодавства відшкодувати працівникові шкоду, заподіяну йому каліцтвом або іншим ушкодженням здоров’я, пов’язаним із виконанням трудових обов’язків. [ст. 173 Кодекс законів про працю України]

9.Не допускається прийняття на роботу осіб молодше шістнадцяти років.

За згодою одного з батьків або особи, що його замінює, можуть, як виняток, прийматись на роботу особи, які досягли п’ятнадцяти років.

Для підготовки молоді до продуктивної праці допускається прийняття на роботу учнів загальноосвітніх шкіл, професійно-технічних і середніх спеціальних навчальних закладів для виконання легкої праці, що не завдає шкоди здоров’ю і не порушує процесу навчання, у вільний від навчання час по досягненні ними чотирнадцятого віку за згодою одного з батьків або особи, що його замінює.[ст.188 Закон України «Про охорону праці»]

10.Усі особи молодше вісімнадцяти років приймаються на роботу лише після попереднього медичного огляду і в подальшому, до досягнення 21 року, щороку підлягають обов’язковому медичному оглядові. [ст. 191 Кодекс законів про працю України] [7].

7.2 Розрахунок заземлення електрообладнання

Захисне заземлення – це захисне електричне з’єднання з землею металевих не струмоведучих частин електричного обладнання, яке може виявитись під напругою.

Згідно правил ПУЕ захисні заземлювачі використовуються в наступних випадках:

1. При напрузі перемінного струму 380 В і вище та постійного 440 В і більше у всіх електроустановках.

2. При номінальній напрузі перемінного струму 42 В і вище та постійного вище 110 В, в електроустановках, які розміщені в приміщеннях з підвищеною небезпекою.

3. При будь-якій напрузі у вибухонебезпечних установках.

Заземлювачі можуть бути природні і штучні. Природний заземлювач – це заземлювач для якого використовуються електроприводи, частини будівельних і виробничих конструкцій і комунікацій.

Для влаштування штучних заземлювачів використовують сталеві, вертикально закладені в землю труби діаметром 30 – 50 мм, довжиною 2,5 – 2 м, металеві стержні 10 – 12 мм, довжиною до 10 м, кутникову сталь 40 * 40 мм довжиною 2,5 – 5 м та інше. Допустимий опір заземлюючого пристрою менший 4,00 м.

Розрахунок заземлюючого пристрою для електрообладнання, що працює від напруги 127 В. В якості заземлювача використовується стальні труби d = 0,04 м, довжиною L = 2,5 м, які з’єднані стрічкою 40 * 5 мм. Глибина закладання в ґрунт становить 0,8 м. Допустимий опір заземлюючого пристрою менший 40 м.

ґрунт – пісок ( питомий опір ґрунту 50000 мм )

1. Визначаємо опір одиничного стержня ( заземлювача )

R_ст = 0,366 ( lg + 1/2 lg ) ( 7.1 )

t = 4₂ l + h = 4₂ * 2,5 + 0,8 = 20 м

R_ст = 0,366 ( lg + ½ lg ) = 1770 м.

1. Визначаємо кількість заземлюючих стержнів :

n = = = 44 шт. ( 7.2 )

3. R_ст = = 4,02 Ом ( 7.3 )

Отже, заземлюючий пристрій складається з 44-х стержнів у вигляді стальних труб діаметром 0,04 м, довжиною 2,5 м, які з’єднані стрічкою 40 * 5 мм. Глибина залягання в ґрунт становить 0,8 м [9].

1. Запроектовані заходи з виробничої санітарії

При будівництві, експлуатації та реконструкції Самарівської меліоративної системи на працівників негативно впливають наступні фактори: шум, вібрація, шкідливі речовини.

Даним проектом передбачено запровадження методів і засобів захисту від вище наведених шкідливих факторів.

Загальну класифікацію засобів і методів захисту від шуму наведено в ДЕСТ 12.1.029-80 «ССБП. Засоби і методи захисту від шуму. Класифікація».

Боротьба з шумом здійснюється різними засобами і методами, які поділяються на дві групи: колективний та індивідуальний захист. На даній меліоративній системі, проектом передбачено, індивідуальний захист для працівників.

Засоби індивідуального захисту від шуму поділяються на протишумні наушники і наушники, що закривають ушну раковину ззовні, і протишумні вставки, що закривають слуховий прохід. Вони виготовляються з твердих еластичних і волокнистих матеріалів. Протишумні вставки бувають одно- і багаторазового використання. До ЗІЗ належать також протишумні шлеми, що закривають всю голову, і маски, які використовуються разом з наушниками.

Проектом передбачено застосування використання протишумних наушників.

Щодо вібрації, то класифікація методів і засобів вібраційного захисту наведено в ДЕСТ 12.4.046-78. Апаратура для вимірювання параметрів вібрації повинна відповідати ДЕСТ 12.4.012-83 «Вібрація. Засоби вимірювання і контролю вібрації на робочих місцях. Технічні вимоги». вимірюють вібрації в найбільш вібронебезпечних точках.

Проектом передбачено знизити вібрацію машин. Зниження вібрації машин полягає, в основному, в зменшенні динамічних процесів, що спричиняються ударами, різкими прискореннями тощо. Усунення дисбалансу обертаючих мас досягається ретельною балансировкою. Крім того, застосовуються також вібропоглинання, вібродеформування, віброізоляція, віброгасіння.

Проектом передбачено, що вібропоглинання і демфування вібруючих конструкцій та окремих їх частин здійснюється за рахунок збільшення втрат енергії в системах, що досягається перетворенням механічної енергії в іншівиди, такі, як енергія електромагнітного поля, енергія струмів Фуко та інші. При демфуванні на вібруючі конструкції і деталі наносять шар пружно в’язних матеріалів, що мають великі внутрішні втрати. До таких належать спеціальні мастики, пластик, пінопласти, пластикати тощо. Вібруючі мастики і гума зменшують вібрацію і загальний рівень шуму на 10дБ.

Віброгасіння досягається збільшенням маси агрегату чи підвищенням його жорсткості. Збільшення маси найчастіше досягається шляхом установлення агрегатів на самостійні фундаменти чи масивні плити між основою і агрегатом. Фундамент добирають відповідно до маси агрегату, його розраховують так, щоб амплітуда коливань підошви фундаменту не перевищувала 0,1…0,2 мм, а для особливо відповідальних випадків 0,005 мм. Для того, щоб коливання не передавались на ґрунт, навколо фундаменту створюють розриви, так звані акустичні шви без заповнення або з заповнювачем. Жорстко кріпити агрегати до огороджуючи конструкцій будівлі забороняється.

Пружні віброізолятори кращі за гумові. Вони використовуються для ізоляції як низьких, так і високих частот, довше зберігають постійність пружних властивостей, добре протистоять дії масел і високих температур. Для того щоб вони не допускали коливань високих частот, їх встановлюють на прокладки з пружних матеріалів, отримуючи таким чином комбінований амортизатор. Пружні амортизатори використовують для віброізоляції насосів, електродвигунів і двигунів внутрішнього згоряння.

Зниження вібрації досягається також влаштуванням ребер жорсткості, що підвищує жорсткість цілої коливальної системи.

Проектом передбачено, що найефективнішими засобами є заміна вібронебезпечних інструментів і обладнання вібробезпечними, створення нових конструкцій машин. Для зменшення рівня вібрації необхідно встановити контроль за вібраційними параметрами.

Для правильної організації праці також необхідно застосовувати профілактичні заходи проти віброзахворювань. Неабияке значення мають раціональні режими праці та відпочинку. рекомендується, щоб загальний час контакту з вібруючими машинами, вібрація яких відповідає допустимим рівням, не перевищував 2/3 тривалості робочого дня, включаючи перерви на 15…20 хв.

Згідно проекту, до роботи з вібруючими машинами і механізмами допускаються особи, що досягли 18 років. Вони повинні проходити медичні огляди не рідше одного разу в рік. Протягом робочого дня вони повинні мати час для проведення гідро процедур, масажу і виробничої гімнастики. Працівникам рекомендується робити ультрафіолетове випромінювання і вітамінізацію. Для профілактики слід використовувати профілакторії, будинки відпочинку і санаторії.

Проектом передбачено, що засоби індивідуального віброзахисту поділяються на засоби для рук, ніг і тіла. Для захисту рук використовують рукавиці, що виготовлені із пружно-деформуючих матеріалів, для захисту ніг - віброзахисне спецвзуття. Гасіння вібрації таким взуттям становить приблизно 80% при частоті 20…50 Гц і амплітуді 0,1…0,4 мм.

При роботі з отрутохімікатами проектом передбачено використання засобів індивідуального захисту органів дихання (ЗІЗ) призначених для захисту від шкідливих газів, пари, диму, туману і пилу в повітрі робочої зони, а також для забезпеченням киснем при нестачі його в отруєній атмосфері. Це протигази, респіратори, пневмошлеми, пневмомаски. За принципом дії вони бувають фільтруючі та ізолюючі.

Проектом передбачено використовувати для захисту від дії шкідливих речовин спецодяг і спецвзуття. Існують різні їх види, добір яких залежить від умов роботи.

До спецодягу належать куртки, штани жилети, рукавиці, нарукавники, головні убори різного виду, наплічники, наспинники, наколінники і інші. Ці види спецодягу можуть використовуватись як окремо, так і в поєднанні. Захисні і експлуатаційні властивості спецодягу визначаються конструкцією і якостями матеріалу, з якого вони виготовлені. Останнім часом для виготовлення спецодягу розроблено багато нових матеріалів, які мають підвищену стійкість до агресивних середовищ: це тканини з синтетичної і змішаної пряжі, нафтокислостійка штучна шкіра тощо.

Спеціальне взуття, яке передбачено проектом, захищає працівників від механічних травм, хімічних і теплових опіків, пилу, вологи і забруднюючих речовин. Це чоботи. ботфорти, пів чоботи, черевики, пів черевики, туфлі, калоші, боти, бахіли.

Для захисту очей проектом передбачено використовувати окуляри.

При роботі з шкідливими речовинами необхідно проводити систематичний інструктаж робітників з техніки безпеки і виробничої санітарії, навчати їх безпечним методам роботи і ретельно розслідувати всі випадки, щоб виявити причини професійних отруєнь.

Проектом передбачено також профілактичні заходи такі, як виявлення і застереження випадків хронічних професійних отруєнь, а також, щоб не допускати погіршення стану здоров’я працівників необхідно проводити періодичні медичні огляди.

До роботи з шкідливими речовинами не допускають підлітків віком до 18 років, чоловіків, старших за 55 років, жінок понад 50 років, вагітних і матерів, що годують дітей, а також осіб, які перенесли інфекційні захворювання або хірургічні операції, в яких виявлені такі хвороби як туберкульоз, захворювання периферійної і центральної нервової системи [9].

7.4 Пожежна профілактика

До систем пожежо-вибухозахисту належать:

• використання негорючих і важкогорочих речовин і матеріалів;

• обмеження їх кількості;

• ізоляція горючого і вибухонебезпечного середовища;

• запобігання поширення пожежі за межі вогнища;

• застосування засобів пожежозахисту.

Система пожежозахисту включає евакуацію людей, використання засобів колективного та індивідуального захисту, систему проти димного захисту, використання пожежної сигналізації і засобів повідомлення про пожежу, організацію пожежної охорони об’єкта.

Кількість горючих і вибухонебезпечних речовин і їх розміщення регламентується. Виходячи з цього визначають масу їх в приміщенні і на складі залежно від різноманітних чинників.

Ізоляція горючого і вибухонебезпечного середовища досягається за допомогою механізації і автоматизації технологічних процесів, використання геометричного обладнання і тари, а також установкою пожежонебезпечного обладнання в ізольованому приміщені.

На стадії проектування будівель і споруд передбачають заходом щодо обмеження поширення пожеж. У зв’язку з цим передбачається розділення будівель протилежними стінками чи протилежними перекриттями на пожежні відсіки; розділення будівель протилежними перегородками на секції; влаштування протипожежних перепон для обмеження поширення вогню конструкціями, горючими матеріалами/греблі, бортики, корзини, пояси, тощо/;влаштування протипожежних дверей і воріт , а також протипожежних розривів між будівлями.

Протипожежні стіни треба зводити на всю висоту будівлі, перетинати всі конструкції і поверхні. Такі стіни виконуються з негорючих матеріалів, а межа вогнестійкості їх повинна бути не менш як 2,5 години.

Протипожежні стіни повинні виступати над покрівлею не менше ніж на 60 см, якщо хоча б один з елементів покрівлі виконаний з горючого матеріалу і не менш як на 30 см, коли елементи покрівлі виконані з важкоспалахуючих матеріалів, а також виступати за зовнішню площину стіни не менше ніж на 30 см.

Конструктивні рішення протипожежних зон в будівлях необхідно влаштувати за БНІП 2.04.02-85.

Площа пожежних відсіків і етажність встановлюється для будівель різних ступенів вогнестійкості з урахуванням категорії розміщених у них виробництва.

Вимоги до обмеження поширення пожеж між будівлями промислових підприємств встановлені БНІП П-89-80 і БНІП П-106-79.Вони регламентують найменшу відстань між пожежо- і вибухонебезпечними об’єктами промислових підприємств, а також правила їх взаємного розміщення. Протипожежна відстань залежить від ступеня вогнестійкості будівлі і категорії пожежної небезпеки приміщення.

Найважливішою частиною пожежної профілактики на підприємствах є правильна організація руху людей як за звичайних умов, так і особливо при виникненні пожежі.

Межа вогнестійкості конструкції повинна бути на об’єкті такою, щоб конструкції зберігали несучі і обгороджуючи функції протягом евакуації людей. Вона повинна бути завершеною до настання граничнодопустимих концентрацій небезпечних чинників пожежі чи вибуху.

Для безпеки працівників, які перебувають під час пожежі у виробничих приміщеннях, велике значення мають кількість і розміри вихідних отворів і шлях евакуації без зустрічного руху або перетину людських потоків.

Успішна евакуація людей в разі пожежі досягається головним чином відповідним розміщенням робочих місць і виходів на зовні з додержанням необхідної ширини коридорів, сходових маршів, дверей і проходів. На шляхах евакуації людей не повинно бути крутих підйомів, порогів та інших перепон, що заважають нормальному і безпечному пересуванню людей.

Сумарна ширина сходових маршів або проходів на шляхах евакуації людей повинна становити не менш як 1 м на 125 чоловік для одно та двоповерхових приміщень і 0,6 м на 100 чоловік для вищих приміщень. Ширина коридорів у виробничих та допоміжних приміщеннях має бути не менше як 1,4 м , а ширина дверей – не менше як 0,8 м.

Важливою умовою успішної евакуації людей і цінностей є влаштування запасних виходів, внутрішніх переходів, пожежних драбин та аварійного освітлення.

Для всіх приміщень, де працює багато людей, треба заздалегідь розробити план евакуації їх на випадок пожежі.

Якщо при евакуації людей виникли труднощі, треба вжити колективних та індивідуальних заходів захисту. Кожний об’єкт повинен бути забезпечений засобами сигналізації про пожежу в її початковій стадії [9].

7.5 Способи пожежного зв’язку і сигналізації

Швидке повідомлення пожежної команди про виникнення пожежі є однією з головних умов успішної її ліквідації, тому пристрої, призначені для повідомлення про пожежу, повинні працювати безвідмовно протягом цілої доби, міститися в доступному місці, а операції по сигналізації – бути максимально простими.

На кожному гідромеліоративному об’єкті треба передбачити телефонний чи радіо зв'язок для виклику пожежної частини. З пожежною частиною, яка безпосередньо охороняє існуючий об’єкт чи такий , що будується, встановлюють прями телефонний зв'язок.

На видних місцях території підприємства чи будівельного майданчика і в приміщеннях необхідно вивішувати знаки і таблички із зазначенням розміщення найближчого телефону. Біля кожного телефону/ радіостанції/ встановлюють табличку про порядок виклику пожежної охорони, памятку про дію працівників у випадку пожежі, список бойових розрахунків ДПД.

Для подачі сигналів тривоги будівельні майданчики обладнують засобами пожежної сигналізації. До засобів повідомлення належать звукові сигнали / дзвін, сирена, тощо/, біля яких повинен бути напис «Пожежний сигнал» і список бойового розрахунку ДПД.

Автоматичні системи пожежної сигналізації бувають тепловими, димові, світлові, і комбіновані. При доборі системи пожежної сигналізації треба врахувати категорійність об’єкта, його архітектурно-планувальні особливості, кількість, розташування і вид горючих матеріалів.

Теплові датчики реагують на підвищення температури навколишнього середовища, вони мають вигляд біметалевих пластинок або спіралей, пружинних деталей, спаяним легкоплавким припоєм, терморезисторів, термопар тощо.

Оповісники, що реагують на дим, мають фотоелементи або іонізаційну камеру з радіоактивними речовинами.

Теплові чи димові оповісники необхідно встановлювати в приміщеннях, в яких виготовляють і зберігають вироби з деревини, синтетичних смол, синтетичних волокон, полімерних матеріалів, целулоїду, гумовотехнічні вироби тощо. Такі самі оповісники встановлюють в приміщеннях, де зберігають неспалимі матеріали в спалимій упаковці, тверді спалимі матеріали.

Комбіновані оповісники мають іонізаційну камеру і терморезистори, тому вони здатні одночасно реагувати на підвищення температури навколишнього середовища і появу диму /КО –І/.Фотоелемент світлового оповісника реагує на ультрафіолетову або інфрачервону частину спектра полум’я.

Теплові чи світлові оповісники треба встановлювати в приміщеннях, в яких виробляють і зберігають лаки, фарби, розчинники, легкозаймисті і горючі речовини.

Світлові оповісники встановлюють також в приміщеннях, де виробляють і зберігають лужні метали, металевий порошок.

Ефективність використання пожежних оповісників та їх працездатність залежать від оптимального добору типу оповісника, його установки і умов експлуатації.

Димові оповісники не можна використовувати там, де вони можуть покриватись росою чи інеєм, де під час технологічного процесу може виділятись дим, вихлопні гази або в тих приміщеннях, де працюють пристрої для зволоження повітря чи високочастотні установки.Теплові оповісники не треба використовувати в тих випадках, де швидкість зміни температури навколишнього середовища більша за градієнт температури спрацьовування оповісника /котельні/ і є сирий пил.

Світлові оповісники не треба використовувати там, де будівельні деталі приміщення чи об’єкти, що перебувають у ньому, можуть закривати поле зору оповісника, або в тих приміщення, де є джерело мерехтливого чи пульсуючого світла /сонячні промені, що відбиваються від деталей машин/.Число пожежних оповісників у приміщені визначається виходячи з необхідності виявлення загоряння по всій площині. В одному приміщені треба встановлювати не менш як два автоматичних оповісники.

Допустима висота установки пожежних оповісників не повинна перевищувати: теплових -9,0 м; димових – 12 м; комбінованих /теплових і димових/ променевих – 20 м; світлових – 30 м.Світлові пожежні оповісники треба встановлювати в приміщеннях на стелі, стінах та інших будівельних конструкціях, а також на обладнанні. Кожну точку захищеної поверхні необхідно контролювати не менш як двома автоматичними пожежними оповісниками [9].

Розділ 8. Економічні розрахунки експлуатаційного кошторису і визначення вартості води, яка перекачується

Вартість перекачки 1 м³ води визначається по затратах на:

а) амортизацію;

б) заробітну плату , обслуговуючого персоналу;

в) вартість електроенергії, яка використовується насосною станцією.

Вартість 1 м³ , води яка перекачується, визначається за наступною формулою:

K = A + З + П / W, грн., (8.1)

де: А – амортизаційні відрахування на відновлення і капітальний ремонт;

З – затрати на електроенергію;

П – заробітна плата обслуговуючого персоналу;

W – сумарна кількість води, яка перекачується насосною станцією за рік [12].

Першим кроком для визначення вартості води є розрахунок амортизаційних витрат.Результати розрахунків приводимо в табл. 8.1

Таблиця 8.1

Вартість споруд і величина амортизаційних відрахувань

Отже, амортизаційні відрахування становлять 12,37 тис. грн., а балансова вартість 133,02 тис. грн.

Наступним кроком є визначення заробітної плати. Всі розрахунки зводимо в таблицю 8.2.

Таблиця 8.2

Заробітна плата обслуговуючого персоналу

З вище наведеної таблиці видно, що річний фонд заробітної плати для обслуговуючого персоналу складає 31200 грн.

Нарахування на зарплату 4,4 % - 1372,8 грн.

Комунально-побутові витрати 10 % - 3120 грн.

Утримання транспортних засобів 20 % - 6240 грн.

Всього: 41932,8 грн.

Для визначення вартості перекачки води визначаємо також затрати на оплату електроенергії, оскільки це є дуже важливим показником.

Кількість води, яка перекачується за рік насосною станцією в нормальному режимі її роботи становить:

W = 1648269 м³

Витрата одного насоса складає 0,64 м³/с.

Кількість годин роботи в перерахунку на один насос визначається:

t = W / qⁿ * 3600, год, (8.2)

t = 1648269 м³/0,64 м³/с*3600 = 715,5 год

Кількість електроенергії, яку використовує насос з урахуванням втрати в мережі і трансформатора приймаємо по потужності двигуна.

∑ = N*t, Квт/год, (8.3)

∑ =45*715,5 = 32198 Квт/год

1 Квт/год = 0,35 грн.

Визначаємо вартість електроенергії:

З = 0,35*32198 = 11269,3 грн.

Отже, вартість перекачки 1 м³ води насосною станцією визначається за формулою 8.1

К = 12370 + 11269,3 + 41932,8 / 1648269 = 0,04 грн.

Всі розрахунки зводимо в загальну таблицю 8.3.

Таблиця 8.3

Розрахунок експлуатаційного кошторису

Отже, з даної таблиці видно, вартість 1 м³ води, яка перекачується насосною станцією становить 0,04 грн.(див. лист 7)

Висновок

Отже, в даному курсовому проекті проводимо водогосподарсько-екологічну оцінку стану Ратнівського району, а також досліджуємо екологічний стан Самарійської осушувальної системи з розробкою інженерно-технічних заходів його поліпшення.

Водогосподарсько-екологічна оцінка Ратнівського району показала, що значна частина території має «задовільний», «поганий» і «дуже поганий» стан. Це пов’язано з великомасштабним осушенням перезволожених земель, адже в досліджуваному районі 35,7 % земель є осушеними.

При будівництві Самарівської осушувальної системи були розроблені ґрунтозахисні, протиерозійні і водозахисні заходи, для того, щоб не збільшувалися площі дефляційно небезпечних, кислих та змитих грунтів.

При реконструкції крім поглиблення каналів проектуємо лісосмуги, також залишаємо певні ділянки лісу, які самовідновлюються для того, щоб зберегти рослини і тварини, які характерні для даної місцевості.

Оскільки Самарівська осушувальна система скидає свої води у гідрологічний заказник «Оріховський», то для очистки скидної води влаштовуємо найпростіші підпірні споруди, які будуть виконувати роль відстійників , а перед самим скидом в водоприймач - біологічні ставки. Визначаємо зону впливу осушення на рівень ґрунтових вод для того, щоб запобігти пониженню рівня води в озері Оріхове.

Отже, в даному пректі проводимо екологічну оцінку стану Самарійської осушувальної системи і розробляємо ряд заходів для покращення стану навколишнього природного середовища, адже це актуально в наш час.Оскільки в Ратнівському районі є 14 водних природно-заповідних об’єкти, що становить 49,8 % від загальної площі природно-заповідного фонду, то оцінюємо також і природо-заповідний фонд району, проектуємо екологічні мережі, що є дуже важливим для водогосподарсько-екологічної оцінки водних екосистем.

Література

1. Географічна енциклопедія України: В3-х томах / Редкол.: О. М. Маринич та інші – К.: “Українська Радянська Енциклопедія” ім. М. П. Бажана, 1989.

2. Грищенко Ю. М. Основи заповідної справи. – Рівне: РДТУ, 2000. – 234 с.

3. Гродзинський М. Д. Основи ландшафтної екології – К.: Либідь, 1993. – 244 с.

4. Дані земельного відділу Ратнівського району Волинської області.

5. Єврорегіон Буг: Волинська область / За ред.. Б. П. Клімчука, П. В. Луцишина, В. Й. Лажкіна. – Луцьк: Ред.-вид. відд. Волин.ун-ту, 1997.- 448 с.

6. Закон України “Про загальнодержавну програму формування національної екологічної мережі України на 2000-2015 рр”.

7. Збірних нормативних документів з безпеки життєдіяльності. Під заг. ред. Проф.. Сачкова Л. С. – Київ 2000. -891 с.

8. Малі річки України: Довідник / А. В. Яцик, П. Б. Бишовець, Є. О. Богатів та ін.; За ред.. А. В. Яцика – К.: Урожай, 1991. 296 с.

9. Охорона праці: Навч. посібник / В. М. Яро шевська, П. М. Дубінський, Н. М. Прокопчук. – К.: ІСДО, 1993. – 312 с.

10. Природно-заповідний фонд Волинської області / Упор: Михайло Хишин та інші / Огляд територій і об’єктів природно-заповідного фонду в розрізі районів – Луцьк: Ініціал, 1989. – 48с.

11. Проектування осушувальних систем з основами сапр. практикум / Лазарчук М. О., Рокочинський А. М., Черенков А. В. – К.: ІСДО 1994 р. – 408 с.

12. Реконструкція Турской осушительной системы в совхозе “Самаровский” Ратрновского района Волынской области. Техно-рабочий проект., г. Луцк, 1977.

13. СниП 2.01.14-83. Опредиление расчетных гидрологических характеристик / Гострой СРСР. – М.: Стройздат, 1985. 36 с.

14. Строительство Турской осушительной системы в совхозе “Самаровский” Ратрновского района Волынской области. Техно-рабочий проект., г. Луцк, 1975.

15. Червона книга України. Рослинний світ. – К.: Укр..енциклопедія, 1996.-603 с.

16. Червона книга України. Тваринний світ. – К.: Укр.. енциклопедія, 1996.- 603 с.

17. Яцик А. В. Водогосподарська екологія: у 4т., 7кн. – К.: Ґенеза, 2004. – т.3, кн..5 – 496 с.

Характеристики

Список файлов курсовой работы
