Рис. 20. Схема пылеулавливающей установки

В настоящее время разрабатываются новые высокоэффективные и экономичные аппараты сухой сепарации с возможностью возврата уловленной пыли в технологический процесс. Одной из таких разработок является пылеулавливающая установка ДЕКО-2ПУ (рис. 20), предназначенная для очистки газовых (воздушных) потоков от промышленной пыли. Установка обладает низкой энергоемкостью и металлоемкостью, характеризуется максимальной надежностью, а технические характеристики остаются постоянными в течение всего периода эксплуатации. Таких результатов достигают за счет того, что входной патрубок подключен к пылевыпускному патрубку первого аппарата, в результате чего происходит высвобождение чистого воздуха из запыленного потока с целью создания оптимальной запыленности потока. Первый пылеулавливающий аппарат состоит из цилиндрического корпуса, тангенциального входного 2, выходного 3 и пылевыпускного 4 патрубков и конусообразной обечайки 5, расположенной концентрично внутри нижней конической части корпуса 1, в результате чего образуется кольцевой зазор. Входной патрубок 7 второго пылеулавливающего аппарата 6 подсоединен к пылевыпускному патрубку 4 первого пылеулавливающего аппарата, а выходной патрубок 8 – к входному патрубку 2 первого аппарата. Пылевыпускной патрубок 9 второго аппарата подсоединен к пыленакопительному бункеру 10 с патрубком 11 выгрузки пыли.

Между входным патрубком 8 второго пылеулавливающего аппарата 6 и входным патрубком 2 первого пылеулавливающего аппарата располагается основное тягодутьевое устройство 12 (вентилятор или дымосос).

Запыленный газовый поток поступает через тангенциальный входной патрубок 2 внутрь цилиндрического корпуса 1, где приобретает винтообразное движение и направляется в нижнюю часть корпуса. Под действием центробежных сил частицы пыли перемещаются к стенке корпуса. Пристеночный слой газового потока, имеющий максимальную концентрацию пыли, попадает в кольцевой зазор между конусообразной обесчаткой 5 и конической частью корпуса 1. Отсюда частицы пыли с частью газового потока удаляются через пылевыпускной патрубок 4. Далее запыленная часть газового потока из первого аппарата поступает во второйпылеулавливающий аппарат 6, где обеспыливается и направляется в газовый поток, перемещаемый тягодутьевым устройством. Выделенная из газового потока пыль собирается в пыленакопительном бункере.

Установка ДЕКО-2ПУ обеспечивает высокую степень сепарации пыли независимо от фракционного состава и массы, отличается простотой конструкции, малыми размерами, минимальными трудозатратами при обслуживании и опорожнении накопительных бункеров и высокой степенью очистки воздуха [6].

5.2 Пылеуловитель для мелкодисперсной пыли на основе центробежной и инерционной сепарации

Сочетание центробежный и инерционных процессов, на основе которых работает пылеуловитель (рис. 21), позволяет значительно повысить степень улавливания мелкодисперсных частиц из газового потока за счет снижения вторичного уноса пыли.

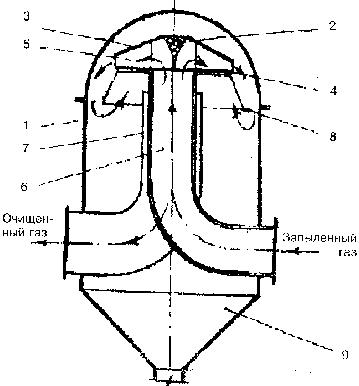

Рис. 21. Конструкция пылеуловителя

Запыленный газ через входной патрубок 6 поступает в завихрительное устройство 2, в котором расположены определенного профиля лопатки 5, способствующие закручиванию газопылевого потока. Особое расположение входного патрубка обеспечивает сохранение высокой скорости газа (до 20 м/с) в верхней части аппарата в отличие от обычных циклонов.

Отделение частиц пыли в закрученном потоке происходит под действием центробежных сил в пространстве между корпусом 1 и экраном 8, установленным под завихрителем 2. Очищенный газ дважды изменив свое направление, поступает в патрубок вывода 7. Установка экрана соответствующей геометрии повышает эффективность пылеулавливания за счет лучшей аэродинамики потока в верхней части аппарата и снижает вторичный унос, предотвращая попадание отскочивших от корпуса частиц в поток очищенного газа. Отделившаяся пыль по стенке корпуса под действием силы тяжести поступает в нижнюю часть корпуса и собирается в бункер 9.

Проведенные испытания показали, что при использовании описанного выше пылеуловителя вторичный унос пыли по сравнению с существующей системой пылеочистки (циклон ЦН-15) снизился в 1,5 раза, а общая степень очистки составила 98,5 % [7].

Заключение

Каждый из представленных в работе методов пылеочистки рассмотрен достаточно детально, выявлены его недостатки и достоинства, даны краткие технические характеристики и описаны основные виды аппаратов, применяемых в конкретном случае.

После анализа этих методов можно сделать вывод, что наиболее эффективным из них является очистка промышленных выбросов от пыли с использованием электрических пылеуловителей. Однако аппаратурное оформление этого метода требует больших капитальных затрат и наличия высококвалифицированного обслуживающего персонала.

В целом работа отвечает поставленной задаче – раскрытию и описанию применяемых методов пылеочистки.
