Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 3)

Наиболее целесообразным как с технологической, так и с технико-экономической точек зрения является применение созданного УФ оборудования для осуществления упрощенного одностадийного способа крашения хлопколавсановых тканей кубозолями.

Разработанное УФ оборудование обеспечивает однотонное закрашивание хлопкового и лавсанового волокон смесовой ткани, а также равномерное крашение ткани по ширине полотна

Следует отметить, что по сравнению с наиболее распространенным двухстадийным способом крашения хлопкополиэфирных тканей смесью дисперсных и кубовых красителей, который реализуется с помощью двух поточных линий: крашения и сушки типа ЛКС и крашения, сушки и термообработки типа ЛКСТ, УФ способ позволяет сократить число необходимых технологических стадий с 8-и до 4-х за счет исключения из технологической цепочки энергоемких операций предварительной сушки, термообработки и запаривания ткани и соответствующего оборудования для их реализации. Как показал технико-экономический расчет, применение УФ оборудования обеспечивает снижение удельных расходов электроэнергии, пара и воды, соответственно, в 3,7; 3,9 и 3,6 раза, а занимаемых площадей под оборудование и металлоемкости - в 1,4 и 2 раза.

Как отмечалось выше, ксеноновые лампы являются интенсивным источником ИК излучения, что позволяет использовать разработанное оборудование для термической обработки тканей в процессах крашения, печати и заключительной отделки [9].

Инфразвуковые технологические аппараты

Инфразвуковые аппараты (от лат. infra - ниже, под), машины или устройства, в которых для интенсификации технологических процессов в жидких средах используются низкочастотные акустические колебания (собственно инфразвуковые частотой до 20 Гц, звуковые частотой до 100 Гц) [10]. Колебания создаются непосредственно в обрабатываемой среде с помощью гибких излучателей различной конфигурации и формы или жестких металлических поршней, соединенных со стенками технологических емкостей через упругие элементы (напр., резиновые). Это дает возможность разгрузить от колебаний источника стенки инфразвуковых аппаратов, значительно уменьшает их вибрацию и уровень шума в производственных помещениях. В инфразвуковых аппаратах, как и в вибрационных и пульсационных аппаратах, возбуждаются колебания с большими амплитудами (от единиц до десятков мм). Однако малое поглощение инфразвука рабочей средой и возможность ее согласования с излучателем колебаний (подбор соответствующих параметров источника) и размерами аппаратов (для обработки заданных объемов жидкости) позволяют распространить возникающие при воздействии инфразвука так называемые нелинейные волновые эффекты на большие технологические объемы. Благодаря этому инфразвуковые аппараты принципиально отличаются от ультразвуковых, в которых жидкости обрабатываются в небольшом объеме. В инфразвуковых аппаратах реализуются следующие физические эффекты (один или несколько одновременно): кавитация, высокоамплитудное знакопеременное и радиационное (звукового излучения) давления, знакопеременные потоки жидкости, акустические течения (звуковой ветер), дегазация жидкости и образование в ней множества газовых пузырьков и их равновесных слоев, сдвиг фаз колебаний между взвешенными частицами и жидкостью. Эти эффекты значительно ускоряют окислительно-восстановительные, электрохимические и другие реакции, интенсифицируют в 2-4 раза промышленные процессы перемешивания, фильтрования, растворения и диспергирования твердых Материалов в жидкостях, разделения, классификации и обезвоживания суспензий, а также очистку деталей и механизмов и т.д. Применение инфразвука позволяет в несколько раз снизить удельную энерго- и металлоемкость и габаритные размеры аппаратов, а также обрабатывать жидкости непосредственно в потоке при транспортировании их по трубопроводам, что исключает установку смесителей и др. устройств. Одна из наиболее распространенных областей применения инфразвука - перемешивание суспензий посредством, например, так называемых трубных инфразвуковых аппаратов. Такая машина состоит из одного или нескольких последовательно соединенных гидропневматических излучателей и загрузочного устройства (рис 2) [11].

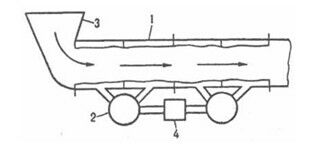

Рис. 2. Инфразвуковой аппарат для перемешивания суспензий:

1 - мембранный излучатель колебаний; 2 - модулятор сжатого воздуха; 3 - загрузочное устройство; 4 - компрессор.

Модулятор распределяет воздух таким образом, что каждая из двух цилиндрических резинокордных мембран излучателя колеблется в противофазе с соседней. Жидкость подается внутрь аппарата, где подвергается воздействию мощных низкочастотных колебаний, которые трансформируются в поперечные и продольные колебания частиц жидкости. Например, при подготовке в данном аппарате к флотации минеральной пульпы под действием инфразвука происходят мелкодисперсное эмульгирование флотореагентов, предварительная аэрация суспензии вследствие выделения из жидкости микропузырьков воздуха и интенсивное перемешивание пульпо-воздушной смеси. Для ситового разделения и сгущения суспензий из тонкоизмельченных материалов перспективно использование классификаторов-сгустителей. В таком аппарате благодаря непрерывной обработке суспензии инфразвуковыми колебаниями протекают физические процессы, влияющие на характер движения твердой и жидкой фаз и реологические свойства среды, а также непрерывно подвергается очистке (регенерируется) классифицирующий элемент. В отсутствие колебаний при движении суспензии через сито на его поверхности образуется плотный слой частиц, что приводит к постепенному закупориванию щелей и быстрому уменьшению скорости фильтрования дисперсионной среды. При включении возбудителя колебаний в щелях сита образуются микропотоки, направления которых знакопеременны по отношению к направлению основного потока суспензии. На первой стадии, когда направления микропотоков и главного потока совпадают, возникает перепад давлений, суммирующийся с гидростатическим давлением, что ускоряет фильтрование и разделение фаз. На второй стадии, когда направления микропотоков и основного потока противоположны, звуковое поле создает обратный импульс давления, под действием которого разрушается фильтрующий слой частиц, и они стряхиваются с поверхности сита, в результате чего последнее регенерируется. Другой вариант классификатора-сгустителя - аппарат с неподвижным, горизонтально расположенным сепарирующим элементом - сеткой (тканой металлической, капроновой, полиуретановой и др.), через которую под постоянным давлением движется восходящий поток суспензии. На сетке поток разделяется на два - проходящий и возвратный, который далее в виде сгущенной суспензии с крупными твердыми частицами удаляется через нижний разгрузочный узел. Классификатор может состоять из нескольких аналогичных секций.

Фотоотверждаемые композиции для волоконных световодов

Интенсивное развитие новых технологий потребовало создания специальных покрытий для защиты оптического волокна от внешних физико-химических воздействий.

В начале разработок систем связи на волоконно-оптических элементах (1965-1979 гг.) выбор материалов для покрытий оптических волокон был весьма ограничен и включал в себя в основном такие материалы, как тефлон, лаки, полиолефины, силоксановые эластомеры. Для нанесения таких материалов требуется достаточно сложное технологическое оборудование (экструдеры, специальные термопечи и др.), и сам процесс довольно длителен. В 1980-е гг. сотрудниками фирмы GAF Corp., AT Bell Labor., Eastm. Kod. Co, работающими над созданием полимерных покрытий, были получены различные составы олигомеров, чрезвычайно быстро отверждающиеся под УФ-облучением. Это привело к упрощению технологии производства волоконных световодов и существенному снижению затрат.

УФ-отверждаемая композиция для оптических волокон должна отвечать следующим требованиям: не содержать высоколетучих токсичных компонентов, обладать требуемой вязкостью, быть однокомпонентной, иметь незначительную усадку в результате полимеризации. Покрытие на основе такой композиции должно наноситься на оптическое волокно в процессе вытяжки со скоростями более 30 м в минуту, обеспечивать его механическую прочность и работоспособность в широком интервале температур. Материал на основе фотоотверждаемых композиций не должен влиять на передаточные характеристики оптического волокна, что может быть вызвано, например, усадкой при полимеризации, неоднородностью структуры, недостаточной устойчивостью к механическим, химическим, термическим условиям эксплуатации. Фотоотверждаемые композиции имеют большое будущее и в других областях науки и техники (например, для офсетных красок, оптических дисков, декоративных материалов и др.). Однако удельный вес фотоотверждаемых композиций, по сравнению с другими полимерами, пока невелик. Мировое потребление покрывных материалов составляет 20 млн. тонн в год, и при этом ежегодно в атмосферу выбрасываются 8 млн. тонн растворителей. Альтернативные экологические лакокрасочные материалы, отверждаемые под действием излучения (УФ и электронного), занимают меньше 1 % от общей массы.

УФ-отверждение является фотохимическим процессом, при котором мономеры (олигомеры) подвергаются полимеризации и (или) сшиванию. УФ-полимеризуемые композиции содержат фотоинициатор (сенсибилизатор), который поглощает УФ-энергию и инициирует полимеризацию мономеров. Скорость фотополимеризации зависит от нескольких факторов:

• от химического строения соединений, входящих в состав композиции: каждый мономер (олигомер) отверждается с различной скоростью, связанной с его реакционной способностью, а также с количеством и активностью фотоинициатора (сенсибилизатора);

• от толщины слоя покрытия: чем толще слой, тем больше время его экспозиции под УФ-облучением. К тому же количество поглощенной энергии света падает экспоненциально с глубиной отверждаемого слоя. Например, если слой толщиной 1 мм поглощает 90 % падающей энергии, то следующий слой в 1 мм поглощает уже 90% остатка, то есть 9 % исходного количества энергии. Чтобы привести количество энергии во втором слое к эквивалентному (с первым слоем) количеству, необходимо увеличить исходное освещение в 10 раз. Таким образом, двукратное увеличение толщины отверждаемого слоя требует 10-кратного повышения интенсивности УФ-облучения;

• от количества световой энергии, приходящейся на единицу поверхности покрытия: до определенного момента скорость отверждения растет с увеличением количества энергии, приходящейся на единицу поверхности. Например, увеличение указанной энергии в 2 раза может привести к 3-х, 4-х или 10-кратному росту скорости отверждения. Отсюда следует, что для повышения скорости отверждения лучше использовать одну более мощную лампу, чем две меньшей мощности;

• от спектра источника излучения: спектры поглощения фотоинициатора (сенсибилизатора) и мономера (или других добавок) не должны совпадать. С другой стороны, спектр излучения должен совпадать со спектром возбуждения фотоинициатора. Ртутные лампы среднего давления излучают в широком интервале длин волн (180-400 нм), поэтому они пригодны практически для всех процессов УФ-отверждения.

• Для системы, содержащей жидкую УФ-отверждаемую композицию, полимеризующуюся только в присутствии фотоинициатора, процесс УФ-отверждения как свободно-радикальной полимеризации может быть описан схемой, включающей элементарные стадии инициирования, роста и обрыва цепей.

УФ-отверждаемые композиции на основе эпоксиакрилатов были описаны ещё в 1958 г. Они не предназначались специально для защиты OВ, но показали высокие скорости фотополимеризации и хорошие эксплуатационные свойства полимеров. Это позволило позднее использовать их в качестве УФ-отверждаемых композиций для 0В. Так, авторы использовали бромированный бисфенол, который этерифицировали акриловой кислотой в присутствии диглицидилового эфира 1,4-бутандиола, гидрохинона и диэтиламиноэтанола. К полученной композиции добавляли фотоинициатор и силановую адгезионную добавку. Такая композиция позволяет покрывать OВ защитным полимерным покрытием со скоростью до 25 м/мнн [12].

Способ синтеза олигомеров, в частности, эпоксиакрилатов, достаточно отработан и поддается простому контролированию хода реакции по кислотному или эпоксидному числу, а также по изменению динамической вязкости продукта.

Известна эпоксиакрилатная фотоотверждаемая композиция, содержащая до 40% диакрилатов и имеющая высокую скорость полимеризации.

Строение основного компонента, полученного этерификацией эпоксиолигомеров акриловой кислотой, авторы выражают следующей формулой:

Аr, X-алкилэфирные остатки.

Некоторые аспекты процесса УФ-отверждения лаков и красок в типографии

В области отделки печатной продукции все большую популярность завоевывают лаки, отверждаемые под действием УФ-излучения. По сравнению с другими видами лаков (оксиполимеризующимися на масляной основе, дисперсионными на водной основе и на базе летучих растворителей) в их пользу можно привести много аргументов: глянец, стойкость к истиранию, малое время высыхания (менее 1 с), возможность избирательного нанесения лака, экологическая чистота и низкий расход электроэнергии. По первым четырем параметрам УФ-лаки значительно превосходят другие. (Хотя здесь речь идет о лаках, то же самое можно отнести и к УФ-краскам.) Отверждение этих материалов происходит в специальных модулях сушки, которые отличаются невысоким расходом электроэнергии и небольшими габаритами.

На отечественном рынке полиграфматериалов появилась масса различных лаков и красок, отверждаемых под действием УФ-излучения. Причем, если краски предлагаются производителями в основном для трафаретной и флексографской печати, то лаки — и для офсета. Стоит отметить, что в состав покрытия для определенного способа печати вводятся различные компоненты и добавки, исключающие использование этого продукта для другого вида печати. Важным фактором при покупке УФ-лаков и красок является информация от производителя о необходимой для полимеризации энергетической освещенности (экспозиции) и максимально возможной скорости отделки печатного оттиска при использовании определенного вида лака или краски. Весомой также является информация от поставщика о способности печатной продукции длительно сохранять свои потребительские свойства. Например, некоторые лаки со временем желтеют, что может весьма негативно сказаться на изображении. Другой неприятный фактор, проявляющийся со временем — снижение стойкости к истиранию. Это ведет к тому, что яркая блестящая поверхность становится мутной и исцарапанной. Следует упомянуть о том, что при использовании УФ-отверждаемых лаков могут возникнуть трудности, связанные с растеканием лака по запечатанной поверхности, а также с высыханием залакированного оттиска. В этом случае рекомендуется лакировать уже высохшие оттиски (речь идет об использовании обычных офсетных красок) или же печатать соответствующими УФ-красками — это сочетание дает оптимальное качество.

Характеристики

Список файлов курсовой работы
